Der Fertigungsprozess hinter Mikrokoaxial-Kabelbaugruppen

Die Mikrokoaxial-Kabelbaugruppe ist der unsichtbare Superheld in der Welt der AR/VR industriellen Drohnen und medizinischen Technologien, die sich rasch verändern. Diese kleinen, aber leistungsstarken Komponenten haben die Aufgabe, Hochfrequenzsignale mit minimalen Verlusten zu übertragen – eine weitere, nicht verhandelbare Anforderung moderner Elektronik.

Bei Hotten Electronic arbeiten wir seit 2018 daran, uns in dieser komplexen Kunst zurechtzufinden; das Unternehmen hat seinen Sitz im Osten Chinas. Als forschungs- und entwicklungsbasiertes Kernunternehmen mit Ultrafein-Koaxialkabel-Technologie entwickeln wir jährlich mehr als 300 neue kabel spezifikationen jedes Jahr aus unserer 10.000-Quadratmeter-Werkstatt. Doch was verwandelt die Rohstoffe in eine Hochleistungs-Kabelbaugruppe? Es ist eine Kombination aus fortschrittlicher Maschinentechnik, hochwertiger Qualitätskontrolle und maßgeschneiderter Ingenieurexpertise.

Dies ist ein Blick hinter die Kulissen der Herstellung von Mikrokoaxialkabel-Baugruppen.

Welche sind die wichtigsten Fertigungsschritte für Mikro-Koaxial-Kabelbaugruppen?

Direkte Antwort

Mikro-Koaxial-Kabelbaugruppen werden durch eine kontrollierte Abfolge von feindrahtverarbeitung, Isolierung, Koaxialaufbau, Abschirmung, Mantelung, präzises Schneiden und Abisolieren, Anschluss und Endkontrolle hergestellt .

Wichtig ist, dass die Herstellung einer Mikro-Koaxial-Baugruppe nicht einfach nur eine kleinere Version der konventionellen Koaxialkabelfertigung ist. Mit abnehmendem Kabeldurchmesser und Leiterquerschnitt werden Maßhaltigkeit, Materialgleichmäßigkeit, koaxiale Geometrie, Abschirmung, Anschlussgenauigkeit und Kontrolle zunehmend wichtiger .

Ein typischer Fertigungsablauf lautet:

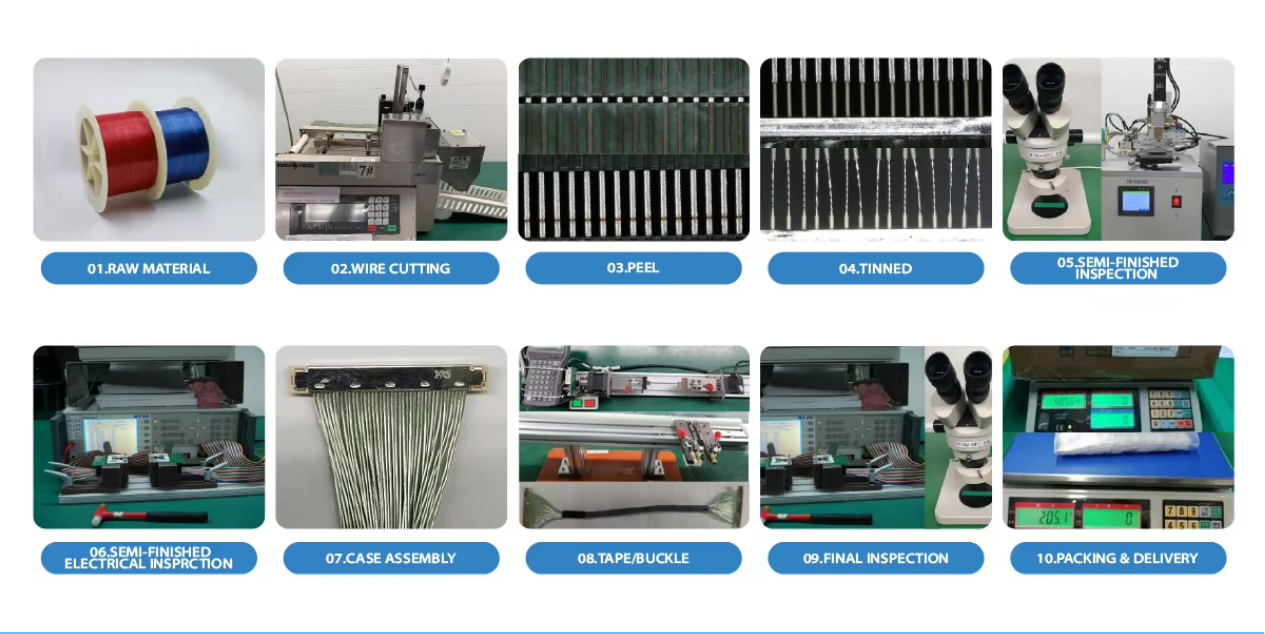

Feindrahtvorbereitung → Isolierung → Koaxialaufbau → Abschirmung → Mantelung → Schneiden & Abisolieren → Anschluss → Elektrische und mechanische Prüfung

Für OEM-Projekte mit Feindraht- und Mikrokoaxial-Verbindungen siehe HOTTENs Mikrokoaxialkabel und Mikrokoaxialkabelbauensemble lösungen.

Schritt 1: Materialauswahl & Drahtziehen

Der Prozess beginnt mit Rohstoffen, normalerweise Kupfer- oder Kupferlegierungsleitern. Denn mikrokoaxialkabel haben üblicherweise Leiterdurchmesser im Mikrometerbereich; Feinheit ist daher von zentraler Bedeutung. Bei Hotten beginnt dies mit dem Drahtziehen: Dabei wird der Rohdraht durch eine Reihe von Düsen gezogen, um die erforderliche Dicke zu erreichen. Bereits ein Fehler von 0,001 mm kann die Impedanzkonstanz beeinträchtigen. Dieser Schritt legt die Grundlage für Signalintegrität – ein entscheidendes Kriterium bei unseren medizinischen und industriellen Anwendungen.

Schritt 2: Extrusion und Isolierung

Sobald der Leiter vorbereitet ist, muss er isoliert werden, um Signalverluste zu vermeiden. Hier kommen Werkstoffe wie FEP, PFA oder ETFE zum Einsatz. Die Isolierschicht wird mit hochpräzisen Extrudern aufgebracht, deren Konzentrizitätstoleranzen innerhalb oder sogar über den Industriestandards liegen. Im Fall von ultrafeine Koaxialkabel , ist die Homogenität dieser dielektrischen Beschichtung äußerst wichtig – Kapazität und Signalausbreitungsgeschwindigkeit hängen unmittelbar davon ab.

Schritt 3: Umflechtung und Abschirmung

Elektromagnetische Störungen (EMV) sind ein unvermeidlicher Feind im Zeitalter von 5G und der Übertragung hochauflösender Videos. Unsere Mikrokoaxial-Steckverbinder verwenden eine mehrschichtige Abschirmung, häufig in Form von Folienummantelungen in Kombination mit geflochtenen Metallmaschen. Dazu kommen spezielle Flechtmaschinen zum Einsatz, die mit Filamenten arbeiten können, deren Feinheit der eines menschlichen Haares entspricht. Mehr als 40 Produktionsmaschinen laufen rund um die Uhr in Hotten, um eine dichte und flexible Abschirmung zu gewährleisten – eine ausgewogene Lösung, die insbesondere bei dynamischen Anwendungen wie Drohnen-Gimbals oder chirurgischen Robotern erforderlich ist.

Schritt 4: Umhüllung

Die äußere Umhüllung schützt das Kabel. Unsere Wahl der verwendeten Materialien fällt je nach Anwendungsfall auf Polyurethan oder PVC. Bei medizinischen Endoskopen muss die Umhüllung sterilisierbar und biokompatibel sein. Bei industriellen Drohnen muss sie Abrieb- und Hochtemperaturbeständigkeit aufweisen. Diese Schicht wird unter Vermeidung einer Beschädigung der feinen inneren Topographie durch Kalibrierung unserer Extrusionsanlagen aufgebracht. Dabei handelt es sich nicht um klassische Extrusion, sondern um Mikroengineering.

Schritt 5: Schneiden und Abisolieren

Nun folgt eine der empfindlichsten Phasen. Mikrokoaxialkabel können nicht wie herkömmliche Leitungen mit normalen Klingen geschnitten werden. Die Gefahr, den Innenleiter zu ritzen oder die Abschirmung zu unterbrechen, ist hierzu zu groß. Wir setzen laserschneidende und widerstandsbasierte Abisoliersysteme ein, die die Isolationsschichten mit chirurgischer Präzision entfernen. Dieser Schritt entscheidet in der Regel über den Unterschied zwischen einer funktionsfähigen Verbindung und einer Verbindung, die Signalreflexionen verursacht.

Schritt 6: Abschluss und Steckerverbindung

Und eine Kabelbaugruppe ist nur so gut wie ihre Verbindungen. Wir setzen Techniker und automatisierte Maschinen ein, die gemeinsam mikro-miniaturisierte Steckverbinder – typischerweise von I-PEX, Hirose oder sogar kundenspezifische Designs – montieren. Dabei handelt es sich um einen Löt- oder Laser-Schweißprozess, der unter Vergrößerung durchgeführt wird. Bei medizinischen Ultraschallsonden muss dies so erfolgen, dass kein Signalverlust auftritt. Bei AR/VR-Headsets muss sichergestellt sein, dass eine verzögerungsfreie Hochgeschwindigkeitsdatenübertragung gewährleistet ist.

Schritt 7: 100-prozentige Funktionsprüfung

Qualität ist bei Hotten kein Tor, sondern eine Unternehmenskultur. Jede Baugruppe wird gründlich geprüft. Dazu gehören:

Durchgangs- und Hochspannungsprüfung (Hi-Pot), um die elektrische Sicherheit zu bestätigen.

Impedanz- bzw. VSWR-Prüfung zur Überprüfung der Effizienz der Signalausbreitung.

Zugkraftprüfung und Biegelebensdauerprüfung zur Simulation realer mechanischer Belastungen.

Die visuelle Prüfung mittels automatisierter optischer Geräte.

Mit einer Produktionskapazität von über 144 Millionen Metern pro Jahr erfordert dieses Maß an Sorgfalt standardisierte Arbeitsprozesse und eine Null-Fehler-Politik.

Der menschliche Faktor: F&E als Rückgrat

Unser Prozess lässt sich nicht ohne Erwähnung der Ingenieure beschreiben, die ihn erst möglich machen. Unser F&E-Team arbeitet eng mit Kunden in der Phase von der Konstruktion bis zur Fertigung zusammen und stellt jährlich mehr als 300 neue Kabelspezifikationen bereit. Es kann sich dabei um eine kundenspezifische Impedanzzahl für eine Drohne militärischer Klasse oder um einen miniaturisierten Biegeradius für einen neurovaskulären Katheter handeln – doch es ist unsere Fähigkeit, schnell und in großem Maßstab Prototypen herzustellen, die aus einer guten Idee ein stabiles industrielles oder medizinisches System macht.

Fazit: Von unserer Werkstatt in die Welt

Bei Hotten Electronic betrachten wir Mikrokoaxial-Kabelbaugruppen nicht als Systemkomponenten, sondern als wesentliche Treiber der Innovation. Ob hochfrequente Signale durch das Innere eines MRT-Geräts geleitet oder kristallklare Videoübertragung an ein VR-Headset gewährleistet wird – dahinter stecken Tausende von Entwicklungsstunden, die auf technische Perfektion ausgerichtet sind.

Auf unserem Weg, einer der besten globalen Zulieferer zu werden, gilt derselbe Leitsatz: Qualität und Sicherheit werden nicht diskutiert – sie sind Teil unserer Fertigungs-DNA.

Wenn Sie einen Partner suchen, der präzise Kabelbaugruppen nach Ihren individuellen Anforderungen herstellen kann – sei es ein Prototyp oder eine Serienfertigung – dann sollten wir ins Gespräch kommen. Denn bei Hotten besteht in jeder Hinsicht eine Verbindung.

FAQ

1. Wie werden Mikrokoax-Kabelbaugruppen hergestellt?
Mikrokoax-Kabelbaugruppen werden typischerweise in mehreren Stufen hergestellt, darunter Leitervorbereitung, Drahtziehen, Isolierextrusion, Abschirmung, Mantelung, Schneiden und Abisolieren, Steckverbinderabschluss sowie abschließende elektrische und mechanische Prüfung.

2. Welche Materialien werden üblicherweise bei mikrokoaxialen Kabeln verwendet?
Zu den üblichen Materialien zählen Kupfer- oder Kupferlegierungsleiter, Isoliermaterialien wie FEP, PFA oder ETFE, metallische Abschirmmaterialien sowie anwendungsspezifische Mantelmaterialien.

3. Warum ist Herstellungsgenauigkeit bei mikrokoaxialen Kabelbaugruppen wichtig?
Kleine Abweichungen in den Abmessungen können die charakteristische Impedanz, die Kapazität, die Signalübertragung und die mechanische Leistung beeinflussen. Eine präzise Kontrolle der Abmessungen von Leiter, Isolation und Abschirmung ist daher für Hochfrequenzanwendungen entscheidend.

4. Wie werden mikrokoaxiale Kabelbaugruppen getestet?
Je nach Anwendungsfall umfasst die Prüfung möglicherweise Durchgangsprüfung, Hochspannungsprüfung (Hi-Pot), Impedanzmessung, Stehwellenverhältnis (VSWR), Zugkraftprüfung, Flex-Lebensdauerprüfung und Sichtprüfung.

5. Können mikrokoaxiale Kabelbaugruppen individuell angepasst werden?
Ja. Zu den Anpassungsmöglichkeiten zählen unter anderem Leiterquerschnitt, Kabeldurchmesser, Impedanz, Isoliermaterial, Abschirmkonstruktion, Steckertyp, Kabellänge und Terminierungskonfiguration.

6. Kann HOTTEN sowohl Prototypen als auch Serienmengen herstellen?
Ja. HOTTEN unterstützt die maßgeschneiderte Kabelentwicklung von Engineering-Mustern und Prototypen bis hin zur Serienfertigung.
