Warum Mikrokoaxialkabel die erste Wahl für leichte Robotersysteme sind

Engineering-Auswahl für Leichtbau-Robotik

1. Leichtbau-Design betrifft die gesamte Kabelbau

Die Reduzierung des Kabelgewichts ist nicht einfach eine Frage der Auswahl eines dünneren Leiters.

Die komplette Montage kann umfassen:

feinleiter → Isolierung → Abschirmung → Mantel → Stecker → Zugentlastung

Jede Schicht trägt zur endgültigen Masse und zum mechanischen Verhalten bei.

IF der Robotermechanismus weist strenge Gewichts- oder Trägheitsgrenzen auf, dann die gesamte Kabelkonstruktion sollte optimiert werden, statt lediglich die Leiterquerschnitte zu verringern, weil isolierung, Abschirmung, Steckverbinder und Schutzstrukturen tragen ebenfalls zur fertigen Baugruppe bei.

Bei OEM-Projekten sollte das Kabelgewicht daher gemeinsam mit folgenden Faktoren betrachtet werden:

• Kabel
• Kanalanzahl
• Leitergröße
• Schirmung
• Steckerausführung
• Fertige Kabellänge
• Mechanischer Schutz

2. Kleiner Kabeldurchmesser erleichtert die Verlegung in Roboter-Gelenken

Roboter-Gelenke zählen oft zu den schwierigsten Stellen für die Kabelverlegung, da der verfügbare Platz begrenzt ist und das Kabel möglicherweise einem sich bewegenden Pfad folgen muss.

Ein kompaktes Kabel kann folgende Aspekte reduzieren:

• Verlege-Staus
• Benötigter Installationsraum
• Störungen beweglicher Mechanismen
• Kabelschleifen-Größe
• Freiräume-Anforderungen

IF das Kabel muss durch eine schmale Verbindung oder einen internen Kanal geführt werden. dann der Außendurchmesser des Kabels und der Biegeradius sollten zu Beginn der Konstruktion festgelegt werden. weil die mechanische Einbaugröße kann bestimmen, ob das Kabel dem vorgesehenen Verlauf folgen kann.

Das richtige Ziel ist daher nicht einfach:

„kleinstmögliches Kabel“

sondern:

„klein genug, um Platz zu finden, ohne die erforderliche elektrische und mechanische Leistung einzubüßen.“

3. Hochdichte-Signalverkabelung ist wichtig für robotische Vision

Moderne Robotersysteme können kombinieren:

• Kamera
• Visionssensoren
• Positionssensoren
• Encoder
• Motoren
• Steuerungselektronik
• Hochgeschwindigkeits-Datenverbindungen

Dies kann innerhalb eines kleinen mechanischen Raums eine große Anzahl von Signalpfaden erzeugen.

Mikrokoaxialkabel können nützlich sein, wenn das Design eine dichte Verlegung mit kontrollierter Signaltrennung erfordert.

IF mehrere Hochgeschwindigkeitssignalleitungen durch eine kompakte Roboterbaugruppe führen müssen, dann kann eine hochdichte Mikrokoaxialstruktur den für die Verbindung erforderlichen Platz reduzieren, weil mehrere miniaturisierte Koaxialkanäle innerhalb einer kompakten Kabelbaugruppe angeordnet werden.

Für kamerabezogene Anwendungen siehe HOTTENs Gimbal-Kamera-Leiterplattenhülse .

4. Signalintegrität muss gemeinsam mit Miniaturisierung berücksichtigt werden

Eine kleinere Kabellösung verbessert die Signalperformance nicht automatisch.

Für Hochgeschwindigkeits-Robotikanwendungen sollten Ingenieure folgende Aspekte berücksichtigen:

IF das Kabel überträgt Hochgeschwindigkeitsvideo oder Sensordaten, dann kabelkonstruktion und Steckerverbindung sollten gemeinsam bewertet werden, weil die vollständige Verbindung umfasst sowohl das Kabel als auch dessen Schnittstellen.

Für hochdichte und hochgeschwindige Anwendungen siehe Mikrokoaxialkabelbauensemble .

5. Kontinuierliche Bewegung verändert die Anforderungen an das Kabelkonstruktionsdesign

Ein Kabel innerhalb eines robotischen Mechanismus kann Folgendes erfahren:

• Wiederholtes Biegen
• Drehverhalten
• Ziehen
• Kompression
• Vibration
• Bewegung in der Nähe des Steckverbinders

Statische Flexibilität reicht daher nicht aus, um die dynamische Eignung nachzuweisen.

IF ein Roboter bewegt das Kabel während des Normalbetriebs wiederholt, dann das Kabel sollte unter repräsentativen Biege- und Bewegungsbedingungen validiert werden, weil ein Kabel kann eine statische Prüfung bestehen und trotzdem bei wiederholter Bewegung Ermüdung zeigen.

Wichtige Variablen umfassen:

6. Flexibilität hängt von mehr als nur der Außenhülle ab

Das mechanische Verhalten eines Robotikkabels wird durch die gesamte Konstruktion bestimmt.

Relevante Faktoren umfassen:

leiteraufbau + Isolierung + Dielektrikum + Abschirmung + Außenhülle + Zugentlastung

IF das Kabel muss wiederholt durch ein Roboter-Gelenk bewegt werden, dann der innere Leiter- und Abschirmungsaufbau sollte gemeinsam mit der Außenhülle betrachtet werden, weil eine weiche Außenhülle kann nicht kompensieren, wenn die innere Struktur für wiederholtes Biegen ungeeignet ist.

Deshalb sollte die Kabelkonstruktion auf das jeweilige Bewegungsprofil optimiert werden, anstatt einfach das weichste verfügbare Außenmaterial auszuwählen.

7. Abschirmung ist in der Nähe von Motoren und anderen Störquellen wichtig

Robotikplattformen können Motoren, Antriebe, schaltende Leistungselektronik, Kameras und andere elektrische Systeme enthalten.

Diese können eine elektromagnetische Umgebung erzeugen, die bei der Verlegung empfindlicher Signale berücksichtigt werden muss.

Mikrokoaxialstrukturen können individuelle oder gruppenweise Abschirmung entlang der Signalpfade bereitstellen.

IF empfindliche Kamera- oder Sensorsignale in der Nähe von Motoren oder schaltender Elektronik verlaufen, dann abschirmung und Verlegung gemeinsam bewertet werden sollten, weil die elektromagnetische Umgebung des Kabels sowohl von seiner Konstruktion als auch von seiner Position innerhalb des Roboters abhängt.

Mögliche Abschirmansätze umfassen:

• Individuelle koaxiale Abschirmung
• Gruppenabschirmung
• Gesamtschirmung
• Kombinierte Abschirmung

Der geeignete Ansatz ist entsprechend dem Signal und den Systemanforderungen auszuwählen.

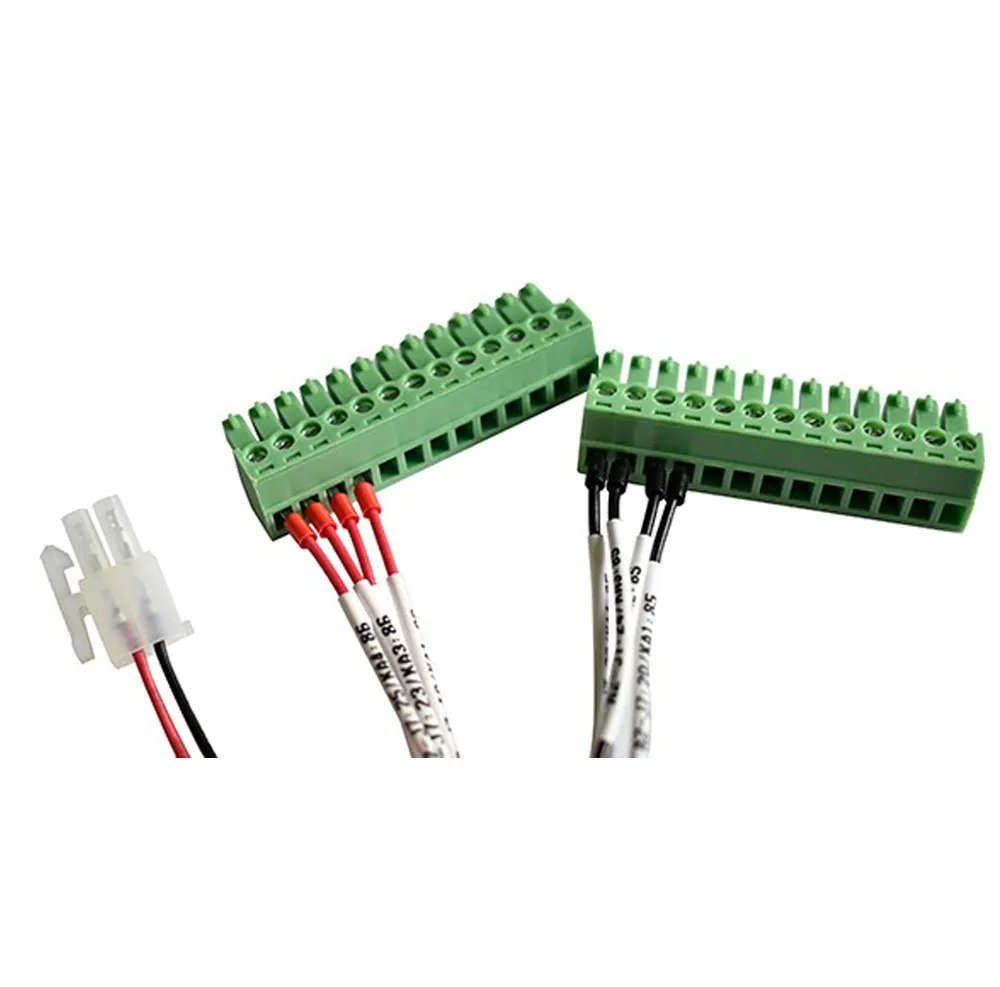

8. Steckerverbindung ist Teil des Leichtbau-Kabeldesigns

Das Kabel selbst kann extrem klein sein, während die fertige Baugruppe aufgrund ihres Steckers oder der Zugentlastung immer noch erheblichen Platz beansprucht.

Für eine kompakte Roboterbaugruppe sollten OEM-Ingenieure folgende Aspekte berücksichtigen:

• Steckergröße
• Kontaktabstand
• Kabelausgangsrichtung
• Zugentlastung
• Überformungsmaße
• Übergangsbereich Kabel–Stecker
• Steckerverriegelung

IF das Kabel verlässt unmittelbar neben einem Stecker ein bewegliches Roboter-Gelenk, dann orientierung des Steckers und Zugentlastung sollten gemeinsam mit dem Kabel konstruiert werden, weil der Übergangsbereich kann zu einer mechanischen Spannungskonzentration werden.

HOTTEN kann integrieren kundenspezifische Steckverbinder und andere Schnittstellenkomponenten in eine fertige Kabelbaugruppe gemäß Kundenzzeichnungen, Stücklisten, Teilenummern und Montageanforderungen.

9. Das Kabelgewicht sollte gemeinsam mit der Verlege-Dichte bewertet werden

Ein Kabel kann zwar leicht sein, dennoch jedoch ungeeignet, wenn zu viele Einzelkabel erforderlich sind.

Beispiel:

viele konventionelle Kabel → mehr einzelne Isolierungen + Abschirmungen + Schutzstrukturen + größeres Verlegungsvolumen

im Vergleich dazu:

hochdichte Mikrokoaxial-Baugruppe → integrierte, kompakte Signalverlegung

IF das Robotersystem verfügt über viele Signal-Kanäle, dann die Kanal-Dichte sollte in die Gewichts- und Raum-Bewertung einbezogen werden, weil das relevante Maß ist die vollständige Kabelbaugruppe und nicht das Gewicht eines einzelnen Leiters.

Dies ist besonders relevant für Roboter-Sehmodule und kompakte bewegliche Mechanismen.

10. Die Auswahl von Robotik-Kabeln sollte der jeweiligen Anwendung entsprechen

Unterschiedliche Robotersysteme stellen unterschiedliche Anforderungen an das Kabel.

IF das Kabel innerhalb eines sich bewegenden Kamerasensors oder -mechanismus betrieben wird, dann dynamische Flexibilität und Übergangsbereiche an Steckverbindern besondere Aufmerksamkeit erfordern, weil das Kabel kontinuierlicher mechanischer Bewegung ausgesetzt ist.

Für UAV- und Robotik-Anwendungen siehe HOTTENs Drohnen und Robotik lösung.

11. Prototyp-Tests sollten die reale Bewegung nachstellen

Ein sinnvolles Validierungsprogramm für Prototypen sollte die tatsächliche Roboterinstallation abbilden, statt das Kabel isoliert zu testen.

Mögliche Tests umfassen:

IF das Kabel ist innerhalb eines beweglichen Gelenks installiert, dann prototypentests sollten praktikablerweise den tatsächlichen Biegeradius, die Bewegungsrichtung und die Routing-Bedingungen reproduzieren, weil diese Bedingungen bestimmen die Belastungen, denen die fertige Baugruppe ausgesetzt ist.

12. OEM-Anfragebedingungen für Leichtbau-Robotik-Kabel

Bevor eine Angebotserstellung angefordert wird, sollten Robotik-OEMs folgende Angaben bereitstellen:

IF der Steckverbinder ist bereits festgelegt. dann geben Sie die genaue Teilenummer und Zeichnung des Steckverbinders an. weil die Geometrie des Steckverbinders beeinflusst die Kabelvorbereitung, die Anschlussart, die Verlegung und die Zugentlastung.

13. Vom Kunden spezifizierte Komponenten können in die fertige Baugruppe integriert werden

Bei Robotik-OEM-Projekten muss der Stecker nicht zwangsläufig ein Standard-HOTTEN-Produkt sein.

Kunden können folgende Angaben machen:

• Konnektor
• Fpc
• PCB
• Gehäuse
• Abschirmkomponente
• Kabelänge
• Pinbelegung
• Mechanische Struktur

HOTTENs Kernfertigungskapazität ist feiner elektronischer Draht und mikrokoaxiales Kabel . Diese Kabelprodukte können dann mit kundenspezifischen Komponenten verarbeitet und in eine fertige Baugruppe integriert werden.

Der typische Fertigungsablauf kann wie folgt aussehen:

Feindrahtfertigung → Mikrokoaxialkabelaufbau → Schneiden/Abisolieren → Steckerverbindung → Abschirmung/Zugentlastung → FPC/PCB/Gehäuseintegration → Inspektion → fertige Kabelbaugruppe

IF der Roboterhersteller bereits einen zugelassenen Stecker oder eine zugelassene Schnittstelle besitzt, dann sollte der Zulieferer seine Lösung an dieser vorgegebenen Schnittstelle ausrichten, weil die Steckerauswahl wird häufig durch die bestehende mechanische und elektrische Architektur des Roboters bestimmt.

14. Vom Prototyp zur Serienfertigung: Prozesskonsistenz ist entscheidend

Ein leichtes Robotikkabel kann folgende Schritte durchlaufen:

entwicklungsmuster → Prototyp → Validierung → Vorserienfertigung → Serienfertigung

In jeder Phase muss die genehmigte Konstruktion weiterhin kontrolliert bleiben.

Wichtige Produktionsparameter können umfassen:

• Leiterabmessungen
• Dielektrikumgeometrie
• Kabel
• Schirmung
• Schneiden und Abisolieren
• Beendigung
• Steckverbinder-Ausrichtung
• Zugentlastung
• Elektrische Prüfung

IF das Kabel tritt in die Langzeitproduktion ein, dann prozesskontrolle und Engineering-Change-Management müssen vor der Serienfertigung etabliert werden, weil produktionsvariationen können sowohl die mechanische Passgenauigkeit als auch die Signalqualität beeinflussen.

15. Eine praktische Auswahl-Checkliste für Roboter-OEMs

Bevor Sie eine mikrokoaxiale Kabelbaugruppe für ein Robotikprojekt freigeben, prüfen Sie:

Das praktische Ziel besteht nicht einfach darin, das kleinste Kabel auszuwählen.

Es besteht darin, ein leichte, hochdichte und mechanisch zuverlässige Kabelbaugruppe, die in die elektrische und mechanische Architektur des Roboters passt .

Für maßgeschneiderte Robotikanwendungen bietet HOTTEN Mikrokoaxialkabel ,Mikrokoaxialkabelbauensemble ,Roboter-Leiterkabel , und die Drohnen und Robotik lösungen.
