工学分析：高信頼性医療インターコネクトシステム向け絶縁材料の選定

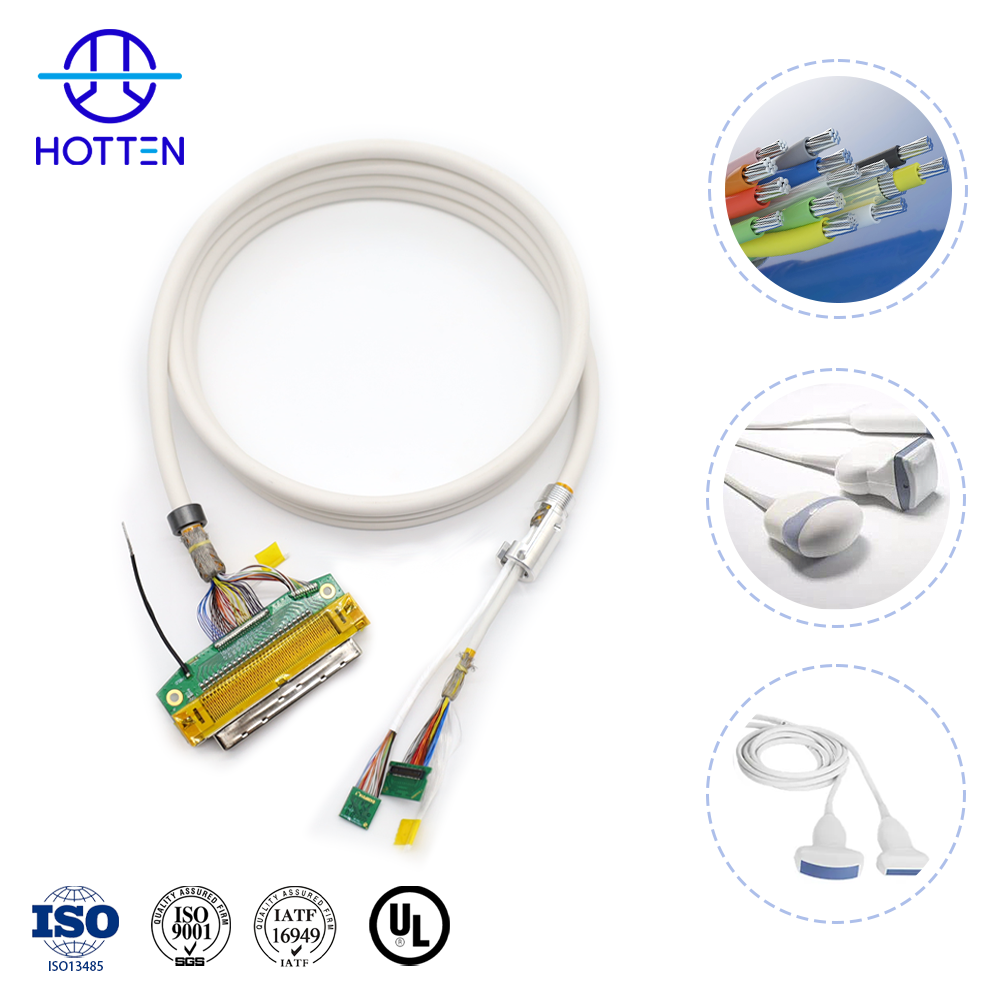

医療用ケーブルアセンブリの設計において 医療用ケーブルアセンブリ は、絶縁材およびジャケット材の選定が、装置の寿命、信号品質、臨床的安全性を左右する主な要因となることが多い。PVCやポリエチレン（PE）などの汎用品級材料はコスト面で大きなメリットがあるものの、手術用ロボット、超音波画像診断機器、および繰り返しの滅菌サイクルといった厳しい使用環境では、高性能フッロポリマー（PFA、FEP）または医療用グレードのシリコーンへの切り替えが通常必要となる。

本技術分析では、医療用インターコネクトシステムにおける、低コスト大量生産用材料と高性能ポリマーとの間の、熱力学的・機械的・電気的性能に関するトレードオフについて検討します。

高信頼性を実現するための絶縁材の選定方法 医療用ケーブル アセンブリへ遡及可能ですか？

直接の回答

医療用ケーブルアセンブリに適した絶縁材は、使用する医療機器の 滅菌方法、柔軟性要件、電気的性能、機械的環境、使用期間、および製造要件によって異なります。 pFA、FEP、シリコーン、PVC、PEはそれぞれ異なる熱的・化学的・機械的・電気的特性の組み合わせを提供するため、すべての医療用途に万能な単一の絶縁材は存在しません。

ケーブルが高温での反復滅菌に耐え、かつ電気的安定性を維持する必要がある場合 → PFAやFEPなどのフッロポリマー系絶縁材を検討 → 次に、柔軟性、端子接続性、および当該医療機器で実際に要求される滅菌プロセスを確認します。

反復的な曲げ動作、ソフトな取り扱い性、および操作者の快適性が主な要件となる場合 → 医療用グレードのシリコーンを検討 → 次に、想定される滅菌方法および使用環境との適合性を確認します。

使い捨てまたはコストが重視される医療用途向けのケーブルの場合 → 医療用グレードのPVCやその他の用途に適した材料を評価 → 次に、必要な安全性、環境対応性、および性能仕様を確認します。

高密度超音波用途では、絶縁材の選定に加え、静電容量、インピーダンス、ケーブル寸法、信号整合性も併せて評価する必要があります。詳しくは、「 超音波プローブ用途向けマイクロコアキシャルケーブルの選定方法 であり、 超音波プローブケーブル設計において低容量が重要な理由 .

高精度医療画像診断用ケーブルにおける材料選定に関する詳細情報については、「 材料選定のロジック：なぜ高級4K医療画像診断システムはTPUやPVCではなく、医療用グレードのシリコンを好むのか .

カスタム医療用ケーブルアセンブリについては、ホッテン社の 医療用ケーブルアセンブリ であり、 超極細医療用ケーブル 解決策を

1. 熱力学的および化学的安定性：フッロポリマーの優位性

PVCとFEP、PFAなどのフッポリマーの根本的な違いは、原子間の結合エネルギーにあります。炭素-フッ素（C-F）結合は、有機化学において最も強い化学結合の一つであり、炭化水素系ポリマーが達成できないほどの化学的不活性および耐熱性を提供します。

PFAおよびFEP：高性能の標準

パーフルオロアルコキシアルカン（PFA）およびフッ化エチレンプロピレン（FEP）は、滅菌可能な医療用ケーブルにおいて「ゴールドスタンダード」と見なされている。 医療用ケーブル .

・耐熱性：

PFAは連続使用温度として最大260°Cまで耐えられ、FEPは通常200°Cまで耐えられます。このため、両材料とも121°C～134°Cの範囲で一般的に行われるオートクレーブ滅菌サイクルを繰り返し受けても、熱劣化を起こさずに耐えることができます。

・化学的不活性：

これらのフッポリマーは、グルタルアルデヒドや過酢酸などの病院で広く使用される強力な消毒剤に対しても耐性を示し、低品質なプラスチックでよく見られる環境応力亀裂を引き起こしません。

PVCおよびPE：コスト重視による制限

ポリ塩化ビニル（PVC）は、使い捨てまたは短期使用向け医療用ケーブルのジャケット材として、今なお最も広く使われている材料の一つである。 医療用ケーブル .

・熱劣化：

PVCは約60°C～85°Cで軟化を始め、蒸気滅菌には耐えられません。

・可塑剤の移行：

PVCは柔軟性を付与するためにフタル酸エステル類などの可塑剤に依存しています。時間の経過とともにこれらの添加剤が材料から移行し、脆化や生体適合性への懸念を引き起こす可能性があります。

・ポリエチレン（PE）：

PEは優れた誘電特性を示しますが、比較的低い融点および酸化による劣化への感受性のため、高温または高屈曲性を要する外科手術用途には不適です。

2. 誘電性能および信号整合性

超音波ケーブルアセンブリおよび高速マッピングカテーテルにおいては、比誘電率および損失係数が極めて重要なパラメーターです。信号減衰および位相安定性は、絶縁材料がエネルギー損失を最小限に抑える能力に大きく依存します。

A) 医療機器用低誘電率ケーブル

フッポリマーは、押出成形可能なポリマーの中で最も低い誘電率（比誘電率）を示す材料の一つです。

・FEP／PFA：

典型的な誘電率（Dk）≈ 2.1。

この低値により、インピーダンス制御を維持したまま絶縁被覆を薄くすることが可能となり、これは小型化された侵襲的ケーブルにおいて極めて重要な利点です。

・PVC：

充填剤や配合によって、誘電率は3.0～8.0の範囲で変動します。

誘電率が高くなると、高周波用途において容量性結合および信号歪みが増大します。

B) 静電容量と超音波画像診断

超音波トランスデューサーでは、圧電素子から処理ユニットへ低電圧信号を伝送する必要があります。静電容量の高いケーブル（通常はPVCまたはシリコン系構造）では、信号漏れが発生し、信号対雑音比（SNR）が低下して画像解像度が劣化する可能性があります。

このため、エンジニアは広帯域周波数において安定した静電容量特性を有するPFA絶縁医療用ケーブルを頻繁に指定します。

3. 機械的性能および屈曲寿命

手術用ロボットケーブルの機械的要求仕様は、据置型の患者モニタリング用リードと大きく異なります。重要な検討事項には、引張強度、曲げ弾性率、耐摩耗性、および材料の形状記憶性（マテリアル・メモリ）が含まれます。

医療用グレードシリコンケーブル：柔軟性のベンチマーク

シリコンは、柔らかさおよび触感的な柔軟性において、いまだに他に類を見ない存在です。フッロポリマーとは異なり、シリコンは極めて低い「プラスチック記憶」を示すため、外科医がケーブルの抵抗をほぼゼロに求められるハンドヘルド式手術器具に最適です。

トレードオフ：

シリコンは比較的引き裂き強度が低く、摩擦係数が高いという欠点があります。ロボットアーム用途では、表面の潤滑性および耐摩耗性を向上させるために、しばしばパリレンコーティングが施されます。

高屈曲性医療用ケーブル：PFA vs. PVC

Cアーム画像診断装置やロボット関節などの動的アプリケーションでは、フレックス疲労寿命に対して高い要求が課されます。

・PFA：

優れたフレックス寿命および応力亀裂抵抗性を提供します。シリコーンに比べて剛性は高いものの、耐摩耗性は大幅に優れています。

・PVC：

当初は柔軟ですが、特に可塑剤の移行が発生した後に、反復応力下で疲労亀裂が生じやすくなります。

4. 灭菌適合性：比較分析

医療機器エンジニアは、想定される滅菌方法に応じてインターコネクトシステムを設計する必要があります。以下の表には、一般的な滅菌プロセスにおける各材料の耐性がまとめられています。

滅菌適合性比較

ガンマ線照射に関する特別な注意事項

フッポリマーは、イオン化放射線、特に高線量のガンマ線滅菌への長期暴露に対して極めて感度が高くなります。分子鎖の切断が生じ、材料の劣化を引き起こす可能性があります。

装置が使い捨て型のガンマ線滅菌を想定している場合、PEまたは特別に放射線安定化処理されたPVCグレードがしばしば好まれます。

医療用ケーブルアセンブリの絶縁材は、OEMエンジニアがどのように選定すべきか？

絶縁材の選定は、まず医療機器の実際の使用条件から始めます。絶縁材は、ケーブルアセンブリ全体の一環として評価する必要があります。なぜなら、絶縁材は耐熱性・耐薬品性だけでなく、柔軟性、静電容量、ケーブル寸法、機械的取扱い性、長期信頼性にも影響を与えるからです。

1．滅菌方法から始める

ケーブルが繰り返し滅菌を前提として設計されている場合 → 実際の滅菌プロセスをまず特定 → その後、そのプロセスにおける絶縁材の耐熱性、耐薬品性、および経時劣化特性を評価します。

オートクレーブ、エチレンオキサイド（EO）ガス、プラズマによる滅菌、および放射線による滅菌では、それぞれ異なる材料要件が求められます。したがって、選定された材料は、一般の材料データシートに基づく単なる判断ではなく、実際の滅菌サイクルに対して明確に検証される必要があります。

医療用ケーブルの滅菌要件についてさらに詳しく知りたい場合は、以下をご参照ください。 カスタムケーブルアセンブリが医療用滅菌に耐える仕組み .

2．電気的性能と機械的要件のバランスを取る

ケーブルが高周波信号または感度の高い信号を伝送する場合 → まず誘電特性、静電容量、インピーダンス、減衰特性を、絶縁構造とともに総合的に評価 → 次に完成したケーブルアセンブリで検証します。

ケーブルが繰り返し曲げられたり、操作者によって操作されたりする場合 → 絶縁体の剛性、ジャケット構造、曲げ半径、耐屈曲性、ストレインリリーフを総合的に評価 → 機械的試験後の信号性能を確認します。

超音波用途では、低静電容量および制御された電気的特性が特に重要です。詳しくは、以下を参照してください。 超音波プローブケーブル設計において低容量が重要な理由 .

極細ケーブル構造および誘電体関連の設計上のトレードオフについては、以下を参照してください。 3種類の高周波ケーブル発泡技術の比較 .

3．用途に応じた材料の選定

医療機器の種類によって、求められる材料特性の優先順位は異なります。

高チャンネル数の超音波プローブ用途の場合 → 電気的安定性、低静電容量、コンパクトな構造、柔軟性、長期的な取り扱い性能を優先 → PFA、FEP、またはその他の用途に適した絶縁構造を評価します。

ホッテン社の資料を参照 超音波プローブケーブル 解決策を

手術用ロボットまたは高可動性ケーブルアセンブリの場合 → フレキシブル寿命、耐摩耗性、滅菌適合性、機械的保護、およびオペレーターによる取り扱い性を最優先 → 実際の可動プロファイルに応じて絶縁材と外被材の組み合わせを選定します。

使い捨て型患者モニタリングケーブルの場合 → 使用目的に応じた生体適合性、コスト、製造性、および必要な電気的性能を最優先 → 選定した医療用グレード材料が想定用途で適切であることを検証します。

より広範な医療用途については、ホッテン社の 医療機器 解決策を

4．外被材と絶縁材を個別に選定しないでください

絶縁層と外被材は、それぞれ異なる機能を担うことがあります。

内側の絶縁材が電気的性能を最適化している場合 → 外被材は柔軟性、耐摩耗性、取り扱い性、環境保護性能について別途評価 → その後、両者を組み合わせた構造全体がケーブルの全要件を満たすことを確認します。

例えば、電気的または熱的性能を重視する場合は内層にフッポリマー構造を、柔軟性や取り扱い性を重視する場合は外被に異なる材料を選択することがあります。

ホッテンでは、用途に応じてFEP、PFA、PVC、TPU、TPE、シリコーンなどの材料を用いた医療用ケーブル構造に対応しています。 医療用ケーブルアセンブリ カスタマイズされた医療用ケーブル構造の例については、「製品ラインナップ」をご覧ください。

5．材料選定におけるトレードオフ

設計上の判断にあたっては、以下のトレードオフを考慮する必要があります。

本表は、あらゆる状況に適用可能な順位付けではなく、あくまで技術的な比較の枠組みとしてご活用ください。最終的な材料選定は、デバイスの構造、滅菌方法、機械的要件、電気的要件、適用される材料グレード、およびバリデーション要件によって左右されます。

6．OEM向け材料選定チェックリスト

カスタム医療用ケーブルアセンブリへの絶縁材採用を承認する前に、設計・調達チームは以下の点を確認する必要があります：

7．実用的な選定ロジック

全体のプロセスは以下のようにまとめられます：

医療用途 → 滅菌方法 → 電気的要件 → 機械的要件 → 絶縁材／ジャケット材 → ケーブル構造 → プロトタイプ作成 → 妥当性確認 → 量産

主要な制約が滅菌である場合 → 実際の滅菌プロセスに応じて材料を選定 → 次に電気的・機械的性能を検証します。

主要な制約が柔軟性である場合 → 必要な可動特性に応じて絶縁材およびジャケット構造を選定 → 次に電気的安定性および長期耐久性を検証します。

信号整合性が最も重要な制約条件である場合 → キャパシタンス、インピーダンス、減衰、周波数などの要件に応じて誘電体およびケーブル構造を選定 → その後、完成したケーブルアセンブリを検証します。

コストが最も重要な制約条件である場合 → まず、最低限必要な技術的・規制上の要件を確認 → 次に、より低コストの材料が実際のアプリケーション仕様を満たすかどうかを評価します。

カスタマイズ医療用インターコネクトについては、ホッテン社の 医療用ケーブルアセンブリ .

高密度超音波用途については、 超音波プローブケーブル .

超極細医療用ケーブル構造については、 超極細医療用ケーブル .

5. 適用シナリオ：最適なインターコネクトソリューションの選択

ケースA：超音波トランスデューサアセンブリ

要件：

極めて低い静電容量、高密度信号伝送路、高い柔軟性。

エンジニアリングソリューション：

PFA絶縁同軸ケーブル。低誘電率により、多チャンネルプローブで必要とされる40～42 AWGの中心導体を用いても、著しい信号損失を生じることなく使用できます。

ケースB：外科用ロボティクスおよび動力式医療機器

要件：

高電流容量、耐摩耗性、オートクレーブ対応。

エンジニアリングソリューション：

PFA絶縁導体とシリコーン外被の組み合わせ。PFAは電力線に熱保護を提供し、シリコーンは外科医師が求める柔軟性および取り扱い性を実現します。

ケースC：使い捨て式ECGリードワイヤー

要件：

低コスト、生体適合性、使い捨て設計。

エンジニアリングソリューション：

このシナリオでは、PVCが依然として論理的な選択肢です。その低コストおよび着色の容易さから、使い捨て式患者モニタリングシステムに適しています。

6. 技術的制約およびエンジニアリング上のトレードオフ

エンジニアリングとは、本質的に妥協の芸術です。絶縁材料には、万能な理想材は存在しません。

1. フルオロポリマーのコスト

FEPおよびPFAはPVCに比べて大幅に高価です。また、これらの材料の高い融解温度は、腐食耐性合金内張りバレルを含む特殊な押出設備を必要とし、製造コストを増加させます。

2. シリコーンの加工複雑性

シリコーンは通常、加硫を必要とする熱硬化性材料であり、PVCやフッロポリマーに使用される熱可塑性押出成形プロセスと比較して生産速度が遅くなります。

3. 電気絶縁性能 vs. ケーブル取り扱い性

PFAは優れた電気的特性により外径を小さくできますが、本質的に剛性が高いため、多芯超音波用ケーブルでは、累積的な剛性がケーブルの操作性に悪影響を及ぼす可能性があります。

7. 生体適合性および規制対応

患者と接触するすべての材料については、ISO 10993への適合が必須です。

・フッロポリマー：

化学的不活性による自然な生体適合性を有し、米国薬局方（USP）クラスVI要件への適合も一般的です。

・シリコーン：

白金加硫シリコーンは、長期植込みおよび皮膚接触用途におけるゴールドスタンダードです。

・PVC：

REACHおよびRoHS規制に基づき、DEHPおよびその他の規制対象フタル酸エステルについて厳格なスクリーニングを実施する必要があります。

8. 絶縁材料選定のための工学的推奨事項

医療用インターコネクトシステム向け絶縁材料を仕様設定する際、エンジニアは「最悪環境を想定した設計（Design-for-Worst-Case-Environment）」アプローチを採用すべきである。

1. 高周波イメージング用途

信号整合性の維持およびSNR性能の最適化のため、PFAなどの低誘電率材料を優先する。

2. 繰り返し行うオートクレーブ滅菌

PVCおよびPEの使用を除外する。内部絶縁材にはPFAを、外部ジャケット材にはシリコーンまたは特殊TPUを用いる。

3. 外科手術用ロボット関節

外径制約と可撓寿命要件の両立を図るため、高ストランド数の銅導体にPFA絶縁材を組み合わせて使用する。

4. 使い捨て部品

コストを最小限に抑えつつ、必要な生体適合性基準を満たすために、医療用グレード・フタル酸エステル不使用のPVCを用いる。

医療用ケーブル絶縁材に関するよくあるご質問

Q1：なぜ医療用ケーブルアセンブリではPFAおよびFEPが一般的に使用されるのですか？

Answer:<br>

PFAおよびFEPは、優れた耐熱性、耐薬品性、低誘電特性、および滅菌プロセスへの適合性を備えているため、医療用ケーブルアセンブリで広く使用されています。これらの特性により、超音波プローブ、外科手術器具、高周波医療機器などの用途に適しています。

Q2：医療用ケーブルでは、シリコンはPFAよりも優れていますか？

Answer:<br>

シリコンとPFAは、それぞれ異なる用途に適しています。シリコンは優れた柔軟性、柔らかさ、操作性を提供するため、手で扱う外科手術器具に適しています。一方、PFAは、厳しい信号伝送用途において、より優れた電気的安定性、耐薬品性、高温性能を発揮します。

Q3：なぜPVCは高級医療用ケーブル用途には不適切なのでしょうか？

Answer:<br>

PVCはコスト効率に優れていますが、高温滅菌、長期的な柔軟性、および耐薬品性には限界があります。繰り返し滅菌を行う必要がある再使用可能な医療機器では、フッロポリマーまたは医療用グレードのシリコーンが一般的に好まれます。

Q4：絶縁材は超音波ケーブルの性能にどのような影響を与えますか？

Answer:<br>

絶縁材は、静電容量、誘電損失、および信号伝送品質に影響を与えます。PFAなどの低誘電材は、静電容量による影響を低減し、多チャンネル超音波プローブケーブルにおける信号の完全性を維持するのに役立ちます。

Q5：滅菌可能な医療用ケーブルアセンブリに適した絶縁材は何ですか？

Answer:<br>

繰り返しオートクレーブ滅菌を行う場合、熱的安定性と耐薬品性に優れるPFA、FEP、および医療用グレードのシリコーンが一般的に選択されます。

まとめ

PVCやPEなどの低コストな汎用材料から、高性能フッロポリマーおよびシリコーンへの移行は、単なる好みによるものではなく、むしろ現代の医療機器が課す物理的要件によって必然的に求められる技術的必要性に起因しています。

医療機器が小型化・複雑化し、より厳しい滅菌要件にさらされるにつれて、材料の故障に対する許容範囲はさらに狭まっています。FEP、PFAおよび医療用グレードのシリコーンが持つ、微妙な誘電特性、熱特性および機械的特性を正しく理解することで、エンジニアは、今日の外科手術および診断現場が求める信頼性を実現するケーブルアセンブリを設計できます。

R&Dチームにとって、フッロポリマーケーブルシステムに伴う初期BOM（部品構成表）コストの上昇は、現場での故障率の低下、製品寿命の延長、および重要な臨床用途における優れた信号整合性によって十分に相殺されることが多くあります。
