Die Vorteile für die Signalintegrität durch zuverlässige LVDS-Kabel

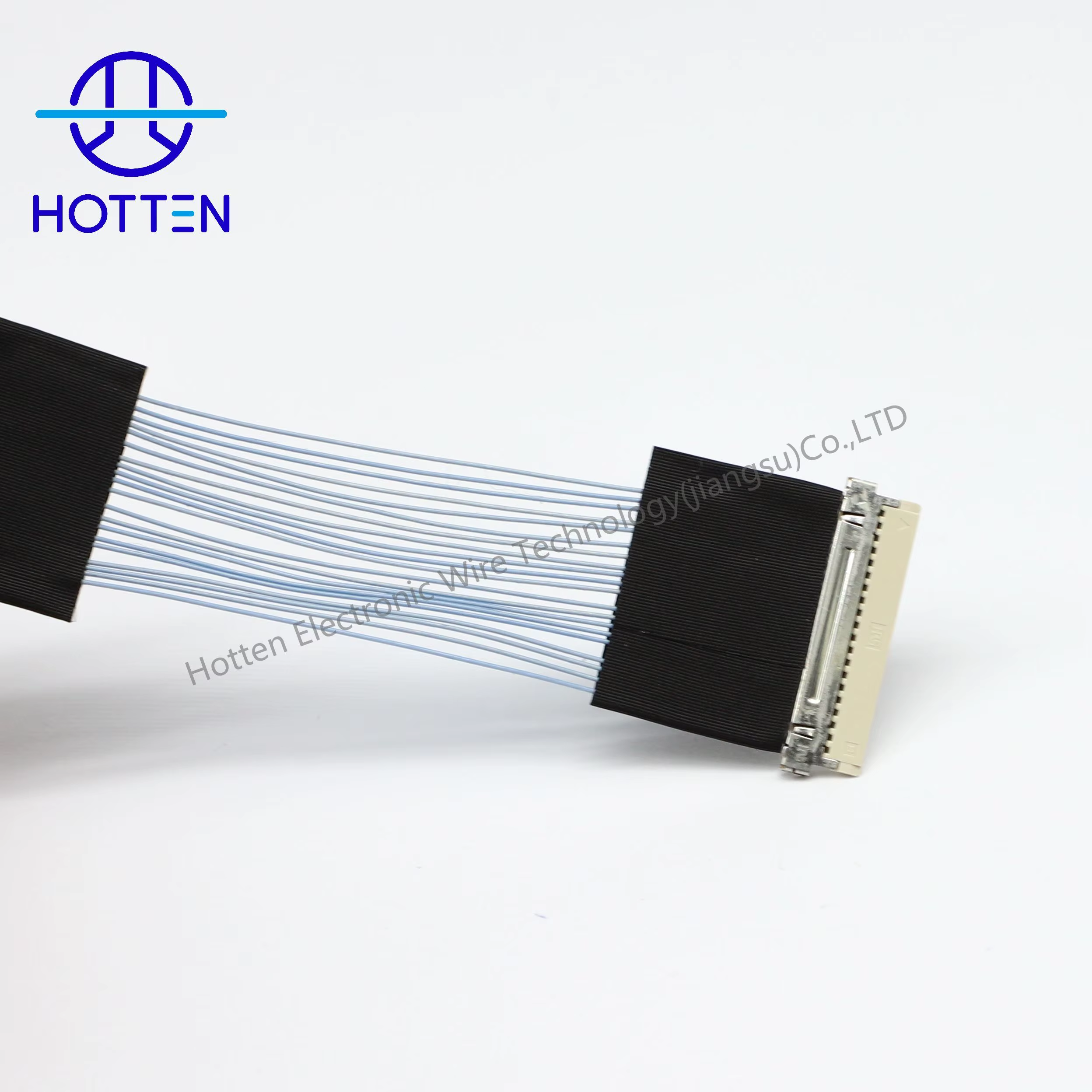

Die Leistung eines elektronischen Geräts hängt in erheblichem Maße von der Signalintegrität seiner Komponenten ab. Ob bei der medizinischen Bildgebung, der industriellen Automatisierung oder der Unterhaltungselektronik – eine klare und stabile Signalübertragung ist entscheidend für deren Funktion und Benutzererlebnis. LVDS-Kabel zeichnen sich durch ihre hervorragende Signalintegrität aus aufgrund ihrer präzisen Fertigung. LVDS-Kabelbäume kommen in einer Vielzahl moderner Displays und Datensysteme zum Einsatz, und Hotten, ein Innovations- und Fertigungsunternehmen, produziert LVDS-Kabelbäume, die die Signalintegrität selbst unter rauen Bedingungen bewahren.

Differenzialübertragung: Das Fundament der Signalintegrität

Die Signalintegrität von LVDS beruht auf der Technologie der Differenzialübertragung. Bei der Einzelend-Übertragung, bei der Signale auf Masse des Systems bezogen werden , ist die Anfälligkeit für Störungen wie Masse-Sprünge oder elektromagnetische Interferenzen höher als bei der Übertragung über Differenzialpaare. Bei dieser Kabeltechnologie wird ein Signal mit normalem Spannungsniveau und das komplementäre Signal mit entgegengesetztem Spannungsniveau über zwei Leiter im Kabelbaum übertragen. Störungen, die auf beide Leitungen einwirken, induzieren identische Signale in jedem Leiter. Das Signal wird daher durch die Auswertung der Differenz zwischen den Spannungen an den beiden draht s diese Eigenschaft macht LVDS für stark gestörte Umgebungen geeignet, wie sie beispielsweise in industriellen Produktionsstätten, der medizinischen Bildgebung und der Unterhaltungselektronik vorkommen. Dank unserer präzise gefertigten Differenzialpaare gewährleisten die LVDS-Kabelsätze von Hotten eine konstante Impedanz über die gesamte Kabellänge.

Präzise Konstruktion zur Impedanzkontrolle

Die Signalintegrität in Hochgeschwindigkeitssystemen wird häufig durch Impedanzunterschiede zwischen Kabel und Übertragungsgeräten eingeschränkt. Immer dann, wenn die charakteristische Impedanz des Kabels von der Impedanz des Senders und Empfängers abweicht, von der Impedanz des Senders und Empfängers, treten Signalechos auf und die Signalintegrität wird beeinträchtigt. Eine präzise Konstruktion – basierend auf Materialien, Verdrillungsrate, Dielektrikumdicke und dem Fertigungsprozess – ist entscheidend für die Impedanzkontrolle; genau hier liegt der Schwerpunkt der Forschungs- und Entwicklungsarbeit von Hotten. Hotten e ingenieure entwerfen jedes Kabel exakt mit ausreichendem Dielektrikummaterial und streng kontrollierter Leiteranordnung, um die vorgegebene charakteristische Impedanz zu erreichen. was typischerweise 100 Ohm für LVDS beträgt. Unsere 10.000 Quadratfuß große Produktionsstätte ist mit über 40 Einheiten an Produktionsmaschinen ausgestattet und ermöglicht es uns, stets hochwertige, automatisch gefertigte LVDS-Kabelbäume zu liefern, die sämtlichen elektrischen Spezifikationen entsprechen.

Abschirmstrategien zur Unterdrückung von Störungen

Differenzielle Signalübertragung weist von Natur aus eine hohe Störunterdrückungsfähigkeit auf. Wo jedoch die Störung außergewöhnlich stark ist (z. B. auf einer Industrieanlage oder in medizinischen Geräten), ist eine zusätzliche Abschirmung vorteilhaft. Im Allgemeinen sind Stromversorgungen und Motoren die Hauptquellen elektromagnetischer Interferenz (EMI) bei Konsumgütern. Hotten bietet verschiedene Ausführungen für LVDS-Kabelbäume an: Diese sind mit unterschiedlichen Abschirmungsarten erhältlich, um die jeweilige Anwendung optimal zu unterstützen – darunter Folienabschirmungen (hervorragende Breitband-EMI-Unterdrückung), Geflechtabschirmungen (hervorragender Schutz vor mechanischer Beanspruchung) sowie Kombinationen aus Folien- und Geflechtabschirmung (optimale Signalaufbereitung). Für Anwendungen mit flexiblen Verbindungen – wie etwa in der Robotik oder bei Gimbal-Kameras – verfügen die Ingenieure von Hotten über fundierte Erfahrung bei der Entwicklung von Abschirmkonzepten, die sowohl hohe Flexibilität als auch außergewöhnliche elektrische Leistung gewährleisten.

Gewährleistung der Signalintegrität über die gesamte Kabellänge

Ein weiteres Problem, das die Signalintegrität beeinträchtigt, ist die Signaldämpfung bei unterschiedlichen Kabellängen. LVDS-Kabel bieten im Vergleich zu anderen Schnittstellen eine erweiterte Reichweite. Es sind jedoch spezifische Konstruktionsmaßnahmen erforderlich, um sicherzustellen, dass die Signalintegrität nicht mit zunehmender Kabellänge leidet. Die Signaldämpfung bei hohen Frequenzen hängt stark von der Leitergröße, dem Leitermaterial und der Verdrillung ab. rate . Hotten stellt sicher, dass jedes von ihm hergestellte LVDS-Kabel speziell auf die Anwendungsanforderungen ausgelegt ist, um das gewünschte Gleichgewicht aus Reichweite, Flexibilität und Datenrate zu erreichen. Unsere 929 m² große Produktionsstätte , die jährlich über 144 Millionen Meter aller Arten von Drähten und Kabeln herstellen kann, erfüllt die spezifischen Anforderungen einer breiten Kundenbasis von hochintegrierten VR-Headsets , über die komplexen Sonden für medizinische Ultraschallgeräte bis hin zu jeglichen mobilen Geräten oder Peripheriegeräten.

Zuverlässigkeit in kritischen Anwendungen

Die Signalintegrität ist irrelevant, wenn sie nicht über die gesamte Lebensdauer des Produkts aufrechterhalten werden kann. Verbindungsfestigkeit, Ermüdung der Leiter und die langsame Alterung der Isolierung tragen alle zu einer schlechten Signalintegrität in Anwendungen bei, bei denen ein Ausfall kritisch sein kann. Hotten implementiert strenge Qualitätsverfahren während des gesamten Fertigungsprozesses – von der Materialauswahl über die Steckerverbindung bis hin zur Prüfung –, sodass jedes ausgelieferte Gerät einwandfrei funktioniert. Jeder Mitarbeiter bei Hotten engagiert sich für eine verantwortungsvolle Fertigung, und jedes von uns hergestellte LVDS-Kabelbaum-Set ist für kritische Anwendungen ausgelegt. Bei medizinischen Geräten wie u ultraschall-Sondekabeln, Endoskopen oder intrakardialen Echokardiographie-Kathetern (ICE-Kathetern) wirkt sich die Leistung unmittelbar auf die Patientenversorgung und die Behandlungsergebnisse aus. Bei Konsum- oder Industrieprodukten korreliert eine zuverlässige Leistung direkt mit der Kundenzufriedenheit und der Produktlebensdauer.

Fazit

Der Unterschied zwischen einem ordnungsgemäß funktionierenden Display und einem die flackern, fehlerhafte Bilder oder ein vollständiger Ausfall liegen in der Fähigkeit des Datenkabels begründet, ein stabiles Signal zu übertragen – eine Funktion der Signalintegrität. LVDS-Kabel, die mit hoher Qualität und ingenieurmäßiger Präzision hergestellt werden, können die erforderliche Impedanzkontrolle, Immunität gegenüber elektrischen Störungen sowie die mechanische Robustheit bieten, die für alle Hochleistungssysteme notwendig sind. Hottens einzigartige Integration von Forschung und Entwicklung mit präziser Fertigung ermöglicht es uns, LVDS-Kabelbaum-Systeme für Anwendungen mit anspruchsvollen Spezifikationen besonders gut herzustellen. Wir investieren weiterhin stark in Forschung und Entwicklung, um unsere Fähigkeiten auszubauen und unseren Kunden dabei zu helfen, das Leistungspotenzial ihrer Systeme voll auszuschöpfen.
