Für OEMs, die die zukünftige Generation minimal-invasiver medizinischer Geräte entwickeln, stellt die innere Kabelanordnung eine entscheidende Herausforderung dar. Während extrem dünne Koaxialkabel die hochdichte Signalübertragung ermöglichen, die für moderne Endoskope wichtig ist, IVUS , sowie Eis bestimmt ihre Effizienz in der medizinischen Umgebung zwei unverzichtbare Anforderungen: Biokompatibilität und Sterilisationsbeständigkeit. Ein Kabel, das im Labor ideale Signalstabilität bietet, aber im Autoklaven versagt oder sogar eine Gefahr für den Patienten darstellt, ist zwecklos. Medizinisches Ultra-Fein- koaxialkabel wird speziell entwickelt, um diese doppelte Anforderung zu erfüllen, wobei Produktforschung genauso wichtig ist wie elektrisches Design.
Die Grundlage: Materialauswahl für direkten und indirekten Patientenkontakt
Biokompatibilität ist sicherlich keine einzelne Materialeigenschaft, sondern eine methodische Anerkennung der Produktsicherheit. Medizinische Kabel werden nach ihrer Kontaktart kategorisiert: Einige, wie Teile eines Endoskopkabels oder eines medizinischen Skalpellkabels, können indirektem Kontakt mit Zellen oder Flüssigkeiten des Patienten ausgesetzt sein, während andere, wie bestimmte orale Sensorik-Kabel oder Leitungen, direkten Kontakt haben können. Medizinische Baugruppen verwenden ausschließlich Polymere sowie Stähle mit nachgewiesener Biokompatibilität, wie bestimmte Qualitäten von Fluorpolymeren (FEP, PTFE), Polyurethane und Silikone für Isolierung und Mantelung. Diese Materialien werden ohne Weichmacher oder Schwermetall-Stabilisatoren entwickelt, die auslaugen könnten. Für OEMs bedeutet dies, einen Kabelpartner mit tiefergehender Kompetenz in akkreditierten, nachvollziehbaren Produkt-Lieferketten zu wählen, um sicherzustellen, dass jedes Bauteil den Anforderungen nach ISO 10993 und USP Klasse VI genügt.
Medizinische Ultra-Fein-Koaxialkabel sollten gemäß den tatsächlichen Kontaktbedingungen, dem vorgesehenen Verwendungszweck, den verwendeten Materialien, der Fertigungsweise, dem Sterilisationsverfahren und dem Risikoprofil des fertigen medizinischen Geräts bewertet werden – und nicht allein aufgrund des Kabelmaterials als „biokompatibel“ gekennzeichnet werden.
Für medizinische OEMs sind zwei getrennte Fragen zu beantworten:
ISO 10993-1:2025 legt den aktuellen allgemeinen Rahmen für die biologische Bewertung im Rahmen eines Risikomanagementprozesses fest; die FDA-Leitlinien betonen die Bewertung des fertigen Geräts, einschließlich der jeweils anzuwendenden Sterilisation, unter Berücksichtigung der Werkstoffe, des Fertigungsverfahrens, der Art des Kontakts und der Expositionsduer.
| Anforderung | Was OEMs definieren sollten | Warum es wichtig ist |
|---|---|---|
| Kontakt mit Patienten / Nutzern | Direkter, indirekter oder kein Körperkontakt | Bestimmt, ob eine biologische Bewertung relevant ist und welche Nachweise ggf. erforderlich sind |
| Kontaktdauer | Begrenzt, verlaengert oder langfristig | Beeinflusst die biologische Risikobewertung |
| Materialien | Leiter, Isolierung, Mantel, Klebstoff, Ueberformung und andere Komponenten | Unterschiedliche Werkstoffe koennen unterschiedliche biologische und chemische Risiken erzeugen |
| Bearbeitung | Reinigung, Verklebung, Montage und Fertigungsverfahren | Die Verarbeitung kann das fertige Materialsystem beeinflussen |
| Sterilisation | Dampf, Ethylenoxid (EtO), Strahlung oder ein anderer validierter Prozess | Verschiedene Verfahren erzeugen unterschiedliche Materialspannungen |
| Zyklus-Anforderung | Anzahl und Bedingungen der Wiederaufbereitungszyklen | Bestimmt die langfristige Material- und Montagedauerfestigkeit |
| Elektrische Leistung | Kapazität, Impedanz, Dämpfung, Durchgang usw. | Die Sterilisation darf die erforderliche Signal-Leistung nicht beeinträchtigen |
| Mechanische Leistung | Flexibilität, Zugentlastung, Steckverbinder-Haftung | Thermische und chemische Einwirkung kann das mechanische Verhalten verändern |
| Dokumentation | Materialinformationen, Prüfberichte und Rückverfolgbarkeit | Unterstützt die OEM-Qualifizierung und die regulatorische Dokumentation |
IF die Kabelbaugruppe ist Teil eines Geräts, das mit dem Körper in Kontakt kommt, dann ihre biologische Sicherheit sollte im Rahmen des Risikomanagementprozesses für das fertige Gerät bewertet werden, weil biokompatibilität wird nicht allein dadurch hergestellt, dass ein isoliertes Kabelmaterial als „medizinisch geeignet“ deklariert wird.
IF das Kabel wiederholt sterilisiert oder aufbereitet wird, dann die Kabelbaugruppe nach dem definierten Prozess und der festgelegten Zyklusbelastung validiert werden muss, weil sterilisation kann Polymere, Klebstoffe, Abschirmungen, Steckverbinder-Schnittstellen sowie mechanische Übergänge beeinflussen.

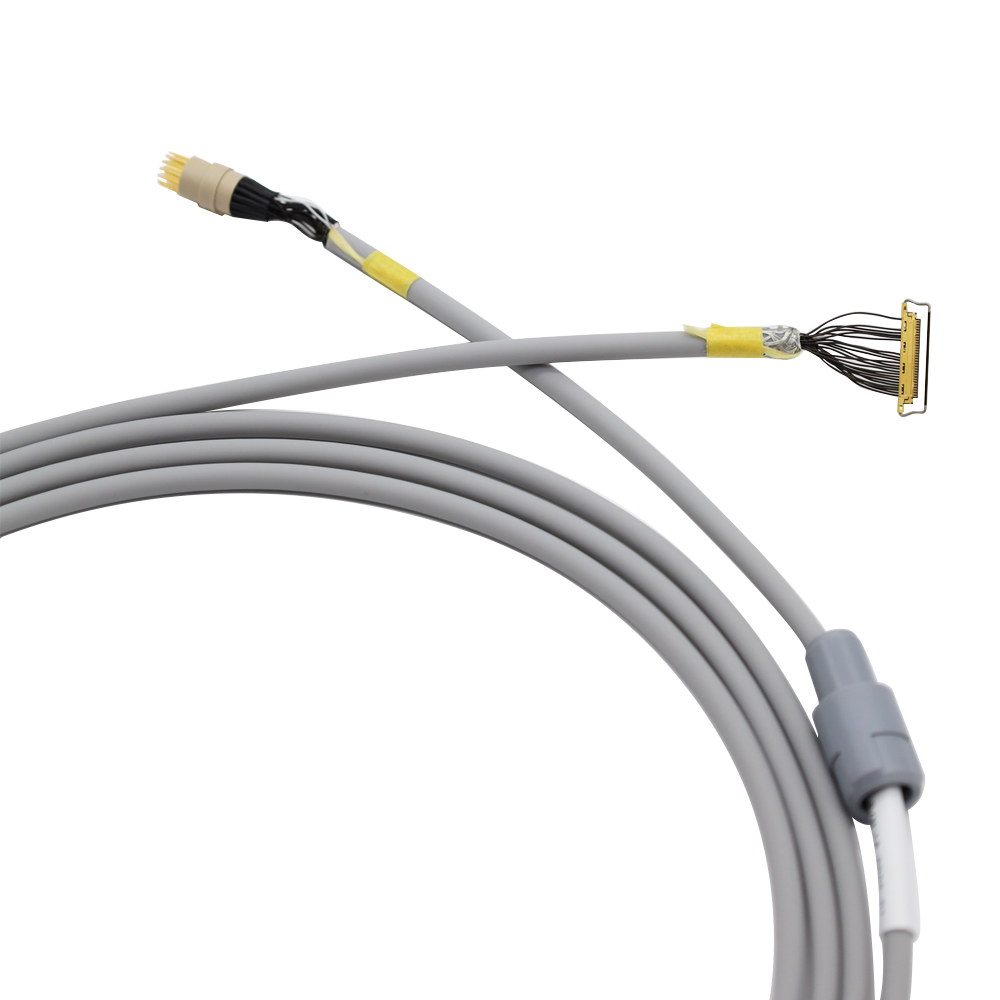

Für maßgeschneiderte medizinische Anwendungen siehe HOTTENs Medizinisches Kabelbauensemble ,Mikrokoaxialkabel , und die Ultraschall-Sondenkabel lösungen.
| Sterilisierungsverfahren | Haupt-Herausforderung | Kabelanforderungen |
|---|---|---|
| Autoklav (Dampf) | Hohe Temperatur und Druck können Isoliermaterialien beschädigen | Hydrolysebeständige Polymere, stabile Dielektrikumseigenschaften, thermische Beständigkeit |
| Eto Sterilisierung | Chemische Einwirkung kann Polymere und Klebstoffe beeinträchtigen | Chemikalienbeständige Materialien und zuverlässiges Dichtungskonzept |
| Wasserstoffperoxid-Plasma | Oberflächenoxidation und Materialverträglichkeitsprobleme | Stabile Mantelmaterialien und validierte Materialauswahl |
| Gamma-Strahlung | Strahlung kann einige Polymere im Laufe der Zeit abbauen | Strahlungsbeständige Isolierung und Langzeitzuverlässigkeit |
Widerstandsfähigkeit gegenüber dem Zyklus: Beständigkeit gegen wiederholte Sterilisation
Medizinische Geräte unterliegen umfangreichen Sterilisationstechniken, um Infektionen zu vermeiden. Jede Technik stellt eine unterschiedliche Produktbelastung dar:
Autoklav (Dampfsterilisation) : Unter hohem Druck stehender Wasserdampf bei 121°C bis 134°C ist eine der häufigsten, aber gleichzeitig aggressivsten Sterilisationsmethoden. Er kann leicht die Hydrolyse in herkömmlichen Kunststoffen auslösen, was zu Brüchen der Isolierung, Versprödung des Schutzmantels und letztlich zum elektrischen Ausfall führt. Kabel für medizinische Anwendungen verwenden spezielle, hydrolysebeständige Polymere, die nach mehreren Zyklen ihre Flexibilität sowie die dielektrischen Eigenschaften bewahren.
Chemische Sterilisation (EtO, Wasserstoffperoxid-Plasma) diese Verfahren greifen Produkte auf unterschiedliche Weise an. Ethylenoxid (EtO) kann bestimmte Klebstoffe und Polymere leicht durchdringen und abbauen, während Plasma leicht eine Oberflächenoxidation hervorrufen kann. Bei der Kabelkonstruktion sollten geeignete Materialien verwendet werden und sichergestellt sein, dass keine eingeschlossenen Hohlräume Chemikalien zurückhalten, die später entweichen und Patienten oder Geräte schädigen könnten.
Ein Kabel für einen recycelbaren Ultraschallkopf oder ein Roboter-Kabelbaum sollte von Anfang an für eine definierte Lebensdauer unter Berücksichtigung der Sterilisationszyklen konzipiert sein – eine Anforderung, die bei Consumer-AR/VR-Kabeln oder Drohnen-Kabelbäumen fehlt.
Aufrechterhaltung der Leistung unter Umweltbelastung
Die eigentliche Prüfung eines medizinischen Kabels ist seine Fähigkeit, elektrische Stabilität trotz der integrierten Belastungen durch Sterilisation und medizinische Anwendung beizubehalten. Wiederholte thermische Zyklen können Mantelmaterialien ablösen, die Dielektrizitätskonstanten verändern und Lötverbindungen an Steckverbindern beeinträchtigen. Dies kann führen zu:
Impedanzdrift : Auslösen von Signalrepräsentationen sowie Verringerung der Bildschärfe bei 4K-Endoskopsystemen.
Erhöhte Signaldämpfung : Verringern der Empfindlichkeit von Indikatoren, die von EEG-Oberflächenkabeln oder ICE-Kathetern stammen.
Abschirmungsverschlechterung : Erhöhung der Gefahr elektromagnetischer Störungen (EMI) in empfindlichen Umgebungen.
Aus diesem Grund sollte die Prüfung die anfänglichen elektrischen Spezifikationen übertreffen und die Leistungsbestätigung nach der Sterilisation einschließen. Das ultrafeine Koaxialkabel in einem medizinischen Gerät sollte über seine gesamte Lebensdauer ein stabiles, vorhersehbares Element sein.
Systemübergreifendes Design für Sicherheit und Zuverlässigkeit
Biokompatibilität sowie Sterilisationsbeständigkeit reichen über das Kabel hinaus und umfassen die gesamte Konfiguration. Dazu gehören:
Gedichtete Steckverbinder und Überformungen : Verbindungsstellen sollten mittels medizinischem Klebstoff und Überformungen hermetisch abgedichtet werden, um Flüssigkeitseintritt zu verhindern, ein entscheidender Fehlerfaktor bei HF-Ablationskabeln oder Endoskopverbindungen.
Entlastungsdesign für Zugbeanspruchung : Biegefaktoren sollten so ausgelegt sein, dass sie der Versteifung oder sogar dem Bruch widerstehen können, die leicht nach wiederholter Wärme- und chemischer Beanspruchung auftreten können, um die hochwertigen Leiter im Inneren zu schützen.
Vollständige Rückverfolgbarkeit und Dokumentation : Hersteller müssen Papierkram erledigen (Materialdeklarationen, Konformitätszertifikate, Prüfberichte) für behördliche Einreichungen (FDA, MDR). Diese Rückverfolgbarkeit gewährleistet die Verantwortlichkeit für jedes in der Anlage verwendete Produkt.
Für OEMs ist das Kabel ein wichtiges Subsystem, das sämtliche Informationen sowie Gefahren mit sich bringt. Bei Hotten Electronic Wire Technology entwirft unser Team unsere medizinischen ultradünnen Koaxialbaugruppen unter Berücksichtigung dieser umfangreichen Anforderungen. Angefangen von der Auswahl zugelassener biokompatibler Materialien bis hin zur Abstimmung jedes Designs auf Sterilisationsverfahren entwickeln wir Kabel, die den strengen Anforderungen medizinischer, zahnärztlicher und chirurgischer Anwendungen genügen. Unsere Fachkompetenz gewährleistet, dass Ihr innovatives Gerät nicht nur Leistungsfähigkeit steigert, sondern auch die entscheidenden Sicherheits-, Zuverlässigkeits- und regulatorischen Anforderungen erfüllt.
A:Medizinische ultradünne Koaxialkabel kombinieren hochdichte Signalübertragung, kompakte Bauform, Flexibilität, biokompatible Materialien und Sterilisationsbeständigkeit, um die Anforderungen moderner medizinischer Geräte zu erfüllen.
A:Biokompatibilität stellt sicher, dass Kabelmaterialien in medizinischen Geräten bei Kontakt mit Patienten oder körpereigenen Umgebungen keine unzulässigen biologischen Risiken hervorrufen. Die Materialauswahl wird häufig gemäß Normen wie ISO 10993 bewertet.
A:Ja. Medizinische ultradünne Koaxialkabel können für wiederholte Sterilisationsverfahren wie Autoklav, EtO und andere validierte Methoden ausgelegt werden, indem geeignete Isolier-, Mantel- und Dichtungsmaterialien gewählt werden.
A:Zu den gängigen Materialien zählen medizinisches Silikon, TPU und Fluorpolymere wie PTFE oder FEP, die Flexibilität, chemische Beständigkeit sowie stabile elektrische Eigenschaften bieten.
A:Wiederholte Sterilisation kann Isolierung, Abschirmung, Steckverbinder und mechanische Strukturen beeinträchtigen. Eine sorgfältige Materialauswahl und Validierung tragen dazu bei, Impedanzstabilität, Signalintegrität und mechanische Zuverlässigkeit über die gesamte Lebensdauer des Geräts hinweg zu gewährleisten.
A:Ja. OEM-Medizinkabelbaugruppen können entsprechend den Anforderungen an Durchmesser, Abschirmstruktur, Steckverbindergestaltung, Sterilisationsverfahren, Flexibilität und Einsatzumgebung angepasst werden.
