Wie man mechanische und elektrische Leistung in ultradünnen Koaxialkabeln ausbalanciert

Dec 31, 2025

Da sich elektronische Geräte weiter in Richtung Miniaturisierung und höherer Integration entwickeln, finden ultradünne Koaxialkabel breite Anwendung in Bereichen wie UAV-Bildsystemen, medizinischen Bildgebungsgeräten, Industriekameras und Präzisionssensoren. In diesen Anwendungen müssen die Kabel nicht nur Hochfrequenzsignale übertragen, sondern sich auch an begrenzten Platz, komplexe Verlegewege und eine gewisse dynamische Biegebelastung anpassen.

Daher ist der Kompromiss zwischen mechanischer und elektrischer Leistung zu einem unausweichlichen Kernelement bei der Konstruktion und Auswahl ultradünner Koaxialkabel geworden.

Was ist der beste Weg, die mechanische und elektrische Leistung in HRS DF81 Drone Cable Assembly 42AWG 30 Pin.jpg?

Direkte Antwort

Der Schlüssel zur Balance zwischen mechanischer und elektrischer Leistung in einem ultradünnen Koaxialkabel besteht darin, das Kabel als ein vollständiges Interconnect-System zu betrachten, anstatt Leitergröße, Flexibilität, Abschirmung oder Impedanz einzeln zu optimieren.

Ein kleineres Kabel kann die Verlege-Dichte und Flexibilität verbessern, verringert jedoch möglicherweise die mechanische Sicherheitsreserve und erschwert die Leiterverarbeitung, Abschirmung, Anschlussgestaltung sowie die Dimensionskontrolle. Umgekehrt kann eine Steigerung der mechanischen Robustheit zusätzliche Materialien, größere Abmessungen oder eine andere Kabelkonstruktion erfordern.

Das praktische Ziel lautet daher:

Erforderliche Signal-Leistung + Erforderliche mechanische Leistung + Verfügbare Einbauräume + Fertigungskapazität

Falls → das Gerät äußerst begrenzten Verlegeraum aufweist
Dann → eine Mikro-Koaxialstruktur mit kleinerem Durchmesser bewerten
Warum → eine kompakte Konstruktion eine höhere Verlege-Dichte ermöglichen kann.

Falls → das Kabel ist wiederholten Biegevorgängen oder Bewegungen ausgesetzt.
Dann → leiteraufbau, Isolierung, Abschirmung, Biegeverhalten und Anschluss müssen gemeinsam bewertet werden.
Warum → die elektrische Leistung muss auch unter mechanischer Belastung des Kabels stabil bleiben.

Falls → die Anwendung erfordert eine gesteuerte Hochfrequenzübertragung.
Dann → impedanz, Dämpfung, Kapazität, Abschirmung und Kabelgeometrie müssen gemeinsam bewertet werden.
Warum → die elektrische Leistung hängt von der gesamten koaxialen Struktur ab und nicht allein vom Leiter-AWG.

Falls → das Design entwickelt sich hin zu ultradünnen AWG-Größen.
Dann → bestätigen Sie die Prototyp- und Serienfertigungsfähigkeit, bevor Sie das Design abschließen.
Warum → kleinere Strukturen können die Fertigungstoleranz verringern und die Empfindlichkeit gegenüber Abweichungen in den Abmessungen erhöhen.

Für kompakte, hochdichte Signalübertragung siehe HOTTEN's Mikrokoaxialkabel .

Für vollständig maßgeschneiderte Verbindungen siehe Mikrokoaxialkabelbauensemble .

1. Warum haben Ultrafeine Koaxialkabel Höhere mechanische Anforderungen?

Im Vergleich zu herkömmlichen Koaxialkabeln werden ultrafeine Koaxialkabel typischerweise in deutlich anspruchsvolleren Umgebungen eingesetzt. Einerseits ist der innere Raum der Geräte stark begrenzt, sodass die Kabel innerhalb äußerst eng begrenzter Bereiche verlegt werden müssen. Andererseits unterliegen die kabel in Anwendungen wie Gimbals, Sonde oder beweglichen Strukturen häufig wiederholten, kleinen Biege- und Torsionsbewegungen.

In solchen Anwendungen geht es bei der mechanischen Leistungsfähigkeit nicht mehr nur darum, ob sich ein Kabel leicht verbiegen lässt. Vielmehr spiegelt sie sich direkt darin wider, ob das Kabel während der Produktion problemlos montiert werden kann, ob bei langfristiger Nutzung Leiterbrüche auftreten und ob die elektrische Leistung unter kontinuierlicher Bewegung stabil bleibt.

Daher sind Flexibilität, Biegelastwechselfestigkeit und strukturelle Stabilität in der Regel die ersten Leistungsmerkmale, die bei der Bewertung ultradünner Koaxialkabel berücksichtigt werden.

2. Wie wirkt sich die Verbesserung der mechanischen Leistung auf die elektrische Leistung aus?

Aus ingenieurtechnischer Sicht erfordert die Verbesserung der mechanischen Leistung häufig Anpassungen bei Materialien oder der Struktur, und diese Änderungen haben oft direkte Auswirkungen auf die elektrische Leistung.

Wenn Flexibilität priorisiert wird, werden üblicherweise folgende Konstruktionsansätze verfolgt:

1) Verringerung des Leiterquerschnitts

2) Absenkung der Abschirmdichte oder Verwendung dünnerer Abschirmadern

3) Verringerung der Isolationsdicke

Diese Maßnahmen können jedoch zu einer Verschlechterung der elektrischen Leistung führen.

Wenn der Leiterquerschnitt abnimmt, steigt der Gleichstromwiderstand entsprechend an. Unter Hochfrequenzbedingungen verstärkt sich der Skineffekt weiter und erhöht so den Signalverlust.

Die Verringerung der Abschirmdichte oder die Verwendung dünnerer Abschirmadern kann die Gesamtflexibilität verbessern, jedoch möglicherweise die Wirksamkeit der elektromagnetischen Abschirmung beeinträchtigen, was zu einer geringeren Störfestigkeit führt – insbesondere in komplexen elektromagnetischen Umgebungen.

Schließlich macht dünnere Isolierung die Impedanzsteuerung empfindlicher, wodurch höhere Anforderungen an die geometrische Konsistenz und Maßgenauigkeit gestellt werden.

Wenn die Biegehaltbarkeit priorisiert wird, können Legierungsleiter verwendet werden, um die Streckgrenze zu erhöhen, und die Außendurchmesser von Isolierung und Mantel werden oft so gering wie möglich gehalten.

3. Was passiert mit dem Konstruktionsdesign, wenn die elektrische Leistung im Vordergrund steht?

Wenn eine Anwendung höhere Anforderungen an die Signalqualität stellt – beispielsweise bei der Übertragung hochauflösender Bilder oder bei Hochgeschwindigkeits-Datenverbindungen – verlagert sich der konstruktive Schwerpunkt in der Regel auf die elektrische Leistung.

In diesen Fällen bevorzugt das technische Design üblicherweise die Verwendung von Leitern mit höherer Leitfähigkeit, eine verbesserte Abschirmung, um die elektromagnetische Feldverteilung zu stabilisieren, sowie eine strengere Kontrolle der geometrischen Struktur, um die Impedanzkonsistenz sicherzustellen.

Diese Maßnahmen helfen, Hochfrequenzverluste zu reduzieren und die Signalintegrität zu verbessern, machen das Kabel jedoch insgesamt steifer und verringern dadurch seine mechanische Anpassungsfähigkeit. Solche Konstruktionen eignen sich daher besser für relativ statische Anwendungen oder solche mit kontrollierten Bewegungen.

4. Technisches Konzept hinter dem Kompromiss

In praktischen technischen Anwendungen gibt es keine ideale Lösung, die sowohl die mechanische als auch die elektrische Leistung bei ultradünnen Koaxialkabeln gleichzeitig maximiert. Ein realistischerer Ansatz besteht darin, Prioritäten basierend auf den tatsächlichen Betriebsbedingungen festzulegen.

Bei dynamischen Anwendungen und beengten Platzverhältnissen hat häufig die mechanische Zuverlässigkeit Vorrang vor extremen elektrischen Spezifikationen. Bei Hochfrequenz-, Hochauflösungs- oder Hochgeschwindigkeits-Datenanwendungen rückt die elektrische Leistung in den Vordergrund. In den meisten realen Projekten besteht das technische Ziel darin, ein stabiles, herstellbares Gleichgewicht zwischen beiden Aspekten zu finden.

Deshalb weisen ultradünne Koaxialkabel mit scheinbar ähnlichen Spezifikationen in unterschiedlichen Projekten oftmals erhebliche Leistungsunterschiede auf.

42AWG Ultra-Fine Wire Case Study From Processing Challenges to Stable Production.pngWie sollten Ingenieure elektrische und mechanische Anforderungen in einem extrem feinen Koaxialkabel ausbalancieren?

Für OEM-Ingenieure ist der schwierige Teil normalerweise nicht die Definition einer idealen Spezifikation. Die Schwierigkeit besteht vielmehr darin, dass die Verbesserung eines Parameters mehrere andere beeinflussen kann.

Eine praktische technische Bewertung sollte daher folgendermaßen erfolgen:

Elektrische Anforderung → Mechanische Anforderung → Kabelgeometrie → Material → Anschluss → Anwendung → Fertigungsvalidierung


1. Beginnen Sie mit der elektrischen Anforderung

Bevor Sie den kleinstmöglichen Leiter auswählen, definieren Sie, was das Kabel tatsächlich übertragen muss.

Wichtige elektrische Parameter können umfassen:

Parameter Ingenieurfrage
Eigenschaften der Impedanz Ist das System für 50 Ω, 75 Ω oder eine andere Impedanz ausgelegt?
Dämpfung Was ist der maximal zulässige Signalverlust?
Betriebsfrequenz Welcher Frequenzbereich muss vom Kabel unterstützt werden?
Kapazität Ist die Kabelkapazität ein kritischer Systemparameter?
CrossTalk Wie viel Kopplung zwischen den Kanälen ist zulässig?
Schirmung Welches Niveau an EMI-Kontrolle ist erforderlich?
Typ des Signals RF, hochgeschwindigkeitsdifferenziell, Bildgebung, Steuerung oder anderes?
Kabelänge Wie wirkt sich die erforderliche Länge auf den gesamten Übertragungsverlust aus?

Falls → das Kabel überträgt ein Hochfrequenz- oder Hochgeschwindigkeitssignal
Dann → definieren Sie elektrische Zielgrößen, bevor Sie die Leitergröße festlegen
Warum → ein kleinerer Leiter führt nicht automatisch zu einer besseren Signalintegrität.

Für Anwendungen mit kontrollierter Impedanz siehe Fernfunkkabel .

Zum Zusammenhang zwischen Leiterquerschnitt und Kabelverhalten siehe Wie beeinflusst die AWG-Messung die Leistung mikrokoaxialer Kabel? .


2. Dann die mechanischen Anforderungen definieren

Nachdem die elektrischen Anforderungen klar sind, definieren Sie, welchen physikalischen Belastungen das Kabel standhalten muss.

Typische mechanische Überlegungen umfassen:

  • Minimaler Biegeradius
  • Wiederholtes Biegen
  • Drehverhalten
  • Zug- oder Einbaukraft
  • Vibration
  • Bewegung beim Verlegen
  • Kabelgewicht
  • Verfügbare Installationsfläche
  • Bewegung des Steckverbinders
  • Erforderliche Nutzungsdauer

Falls → das Kabel bleibt nach der Installation unbewegt
Dann → priorisieren Sie die Abmessungspassgenauigkeit und die elektrische Leistung, während Sie die grundlegende mechanische Robustheit validieren
Warum → die dynamische Biegelebensdauer ist möglicherweise nicht die dominierende Anforderung.

Falls → das Kabel bewegt sich kontinuierlich
Dann → flexibilität und Flex-Lebensdauer als primäre Konstruktionsbeschränkungen behandeln
Warum → die elektrische Struktur muss auch während mechanischer Bewegung weiterhin funktionieren.

Dies ist insbesondere bei UAV-Gimbals und Robotersystemen relevant, bei denen HOTTEN derzeit Anforderungen wie wiederholte Bewegung, Vibration, begrenzter Einbauraum, Leichtbaukonstruktion und flexible Verlegung beschreibt.

Sehen Drohnen und Robotik .


3. Kabeldurchmesser nicht isoliert optimieren

Das Design ultrafeiner Koaxialkabel ist eine Kombination mehrerer Dimensionen.

Eine Verringerung der Leitergröße kann zur Miniaturisierung beitragen, doch der endgültige Kabel-Außendurchmesser wird ebenfalls beeinflusst durch:

  • isolierdicken
  • dielektrische Struktur
  • schirmung
  • anzahl der Kanäle
  • mantelkonstruktion
  • fertigungstoleranz
  • steckverbinderschnittstelle

Falls → das aktuelle Kabel passt nicht in die verfügbare Verlegezone
Dann → leitergröße und gesamte Kabelarchitektur gemeinsam bewerten
Warum → eine ausschließliche Verringerung des Leiterdurchmessers führt möglicherweise nicht zu einer ausreichenden Reduktion der endgültigen Kabelgröße.

Falls → der Außendurchmesser des Kabels liegt bereits innerhalb der Geräteanforderung.
Dann → vermeiden Sie eine weitere Reduzierung der Struktur, es sei denn, das kleinere Design löst ein reales Systemproblem.
Warum → zusätzliche Miniaturisierung kann mechanische und fertigungstechnische Spielräume verbrauchen.

HOTTENs derzeitige mikrokoaxiale Kamera-Baugruppenprodukte geben ebenfalls Leitergröße, Abschirmung, Impedanz, Stecker und Kabellänge als kombinierte, kundenspezifische Struktur vor.


4. Verstehen Sie den Kompromiss zwischen Flexibilität und Signalstruktur.

Ein Kabel, das sich wiederholt biegen muss, kann nicht genauso konstruiert werden wie ein statischer HF-Überbrückungskabel.

Mechanische Bewegung kann mit folgenden Faktoren interagieren:

  • leiteraufbau
  • isolierung
  • dielektrikumgeometrie
  • abschirmstruktur
  • kabelrastermaß
  • anschlussbereich

Falls → die Flexibilität wird durch Änderung der Kabelstruktur erhöht.
Dann → elektrische Eigenschaften nach der mechanischen Prüfung erneut validieren
Warum → mechanische Verformung kann potenziell die Geometrie der Übertragungsstruktur verändern.

Falls → die elektrische Geometrie ist stark für eine bestimmte Impedanz optimiert
Dann → bewerten, ob die resultierende Konstruktion weiterhin ausreichend Flexibilität bietet
Warum → eine Übertragungsleitung ist zudem eine physische Struktur, die ihre Geometrie während des Einsatzes beibehalten muss.

Dies ist besonders wichtig für Anwendungen wie Gimbal-Kameras, robotergestützte Visionssysteme und bewegliche medizinische Geräte.


5. Abschirmung muss als Teil der mechanischen Konstruktion bewertet werden

Abschirmung wird oft als elektrische Anforderung diskutiert, beeinflusst bei einem ultradünnen Kabel jedoch auch die physikalische Konstruktion.

Ingenieure müssen möglicherweise abwägen:

Abschirmungsanforderung ↔ Kabel-Außendurchmesser ↔ Flexibilität ↔ Gewicht ↔ Herstellbarkeit

Falls → Die EMI-Kontrolle ist entscheidend
Dann → verwenden Sie eine geeignete Abschirmkonstruktion und validieren Sie Abdeckung sowie elektrische Leistung
Warum → eine alleinige Reduzierung der Abschirmung, um einen kleineren Außendurchmesser (OD) zu erreichen, kann einen inakzeptablen Systemkompromiss erzeugen.

Falls → kabelgewicht und Flexibilität sind stark eingeschränkt
Dann → vergleichen Sie Abschirmkonstruktionen anhand der tatsächlichen EMI-Anforderung
Warum → die optimale Konstruktion hängt von der Anwendung ab und nicht allein von der maximalen Abschirmung.

HOTTENs Lösungen für UAVs und Robotik beschreiben derzeit Abschirmung, Leiterkonstruktion, Kabeldurchmesser, Flexibilität und Verlegung als kombinierte Individualisierungsparameter.


6. Steckverbinder und Abschluss können zur eigentlichen Einschränkung werden

Ein extrem feines Kabel kann als Einzelkabel gut funktionieren, sich jedoch bei der Integration in die fertige Baugruppe als schwierig erweisen.

Ingenieure sollten Folgendes bewerten:

Abschlussfaktor Warum es wichtig ist
Steckverbinder-Rastermaß Bestimmt den verfügbaren Endraum
Kontaktgröße Beschränkt die praktische Leiterintegration
Anzahl der Pins Beeinflusst die Montagedichte
Abisolierprozess Kann die Handhabung feiner Leiter beeinträchtigen
Abschirmungs-Endverbindung Muss die elektrische Kontinuität gewährleisten
Kabelausgangsrichtung Beeinflusst die Verlegung
Zugentlastung Hilft, den Anschlussbereich zu schützen
Wiederholgenauigkeit der Montage Wichtig für die Serienfertigung

Falls → das Kabel kann hergestellt werden, lässt sich jedoch nicht konsistent terminieren
Dann → das gesamte Kabelkonzept ist noch nicht praktikabel.
Warum → das Endprodukt ist die Kabelbaugruppe, nicht das nackte Kabel.

HOTTENs derzeitiges Angebot an mikrokoaxialen Baugruppen umfasst kundenspezifische Stecker, Kabellängen, Impedanzen, Abschirmungen und Anschlusskonfigurationen.

Sehen Mikrokoaxialkabelbauensemble .


7. Unterschiedliche Anwendungen erfordern unterschiedliche Ausgleichspunkte

Es gibt keinen einzigen mechanisch/elektrischen Ausgleich, der auf jedes ultradünne Koaxialkabel zutrifft.

Medizinischen Bildgebungs-

Kabelbaugruppen für medizinische Bildgebung können kombinieren:

  • hohe Kanaldichte
  • kleiner Kabeldurchmesser
  • anforderungen an die Signalintegrität
  • wiederholte Bewegung der Sonde
  • enges internes Routing
  • anwendungsspezifische Materialien

Falls → das medizinische Gerät erfordert eine dichte Signalübertragung innerhalb einer kompakten Sonde
Dann → mehrkernige Mikrokoaxialstrukturen bewerten
Warum → die Kanaldichte und der verfügbare Routingraum können zu wesentlichen Konstruktionsbeschränkungen werden.

HOTTENs medizinisches Portfolio umfasst derzeit Ultraschall-Sondenkabel, Endoskopkabel, ICE-, IVUS- und medizinische Kabelbaugruppen.

Sehen Medizinisches Feld und Medizinisches Kabelbauensemble .

Drohnen- und Gimbal-Systeme

Falls → das Kabel ist in einem beweglichen Gimbal- oder UAV-System installiert
Dann → geringes Gewicht, kleiner Außendurchmesser, Flexibilität, Signalübertragung und Vibrationsbeständigkeit ausgewogen gestalten
Warum → mehrere mechanische Beschränkungen können gleichzeitig bestehen.

Sehen Drohnen und Robotik .

KI und Robotervision

Falls → eine Kamera oder ein Visionmodul erfordert eine hochdichte interne Signalverkabelung
Dann → mikrokoaxial-Kabelbaugruppen bewerten
Warum → kompakte Kabelstrukturen können dichte Hochgeschwindigkeitssignalverbindungen unterstützen, wo die Leiterplatten- oder herkömmliche Kabelverlegung eingeschränkt ist.

HOTTEN positioniert derzeit Mikrokoaxial-Systeme für Kameras und Bildgebungssysteme, die kompakte Abmessungen, flexible Verlegung, Abschirmung und Hochgeschwindigkeitssignalübertragung erfordern.

Sehen KI & intelligente Elektronik .


8. Prototyp-Leistung und Serienproduktions-Leistung getrennt bewerten

Ein Kabel, das in einer kleinen Prototyp-Serie funktioniert, ist nicht automatisch serienreif.

Während der technischen Validierung bewerten:

  • maßliche Konsistenz
  • elektrische Konsistenz
  • impedanz
  • dämpfung
  • kapazität
  • schirmung
  • biegeleistung
  • steckerverbindung
  • optische Mängel
  • prozesswiederholgenauigkeit

Falls → prototyp-Muster erfüllen die elektrischen und mechanischen Anforderungen
Dann → weiterleitung in die Prozessvalidierung und die Prüfung der Serienproduktions-Konsistenz
Warum → die Massenfertigung führt zu Variationen, die bei einer kleinen Prototyp-Stichprobe möglicherweise nicht zutage treten.

Für medizinische OEM-Projekte beschreibt HOTTEN derzeit die Unterstützung von der Prototypentwicklung und der technischen Validierung bis hin zur Serienfertigung.


9. Was sollten OEM-Ingenieure in einer Anfrage für ultradünne Koaxialkabel (RFQ) angeben?

Eine praktikable RFQ sollte sowohl elektrische als auch mechanische Anforderungen beschreiben.

KATEGORIE Zu liefernde Informationen
Kabeltyp Mikrokoaxial / mehradrige Mikrokoaxialkabel
AWG Erforderliche Leitergröße oder zulässiger Bereich
Impedanz 50 Ω / 75 Ω / andere
Frequenz Betriebsfrequenzbereich
Dämpfung Maximal zulässiger Verlust
Kapazität Erforderlicher Wert oder Bereich
Kabel Zulässiger maximaler Durchmesser
Schirmung Einzelne / gesamte / spezifizierte Struktur
Biegsamkeit Statisch / dynamisch
Biegeanforderung Minimaler Biegeradius oder Zielwert für die Flex-Lebensdauer
Gewicht Maximal zulässiges Kabel- oder Baugruppengewicht
Länge Fertiglänge
Konnektor Teilenummer-/Schnittstelle
Pin-Konfiguration Erforderliche Kanalanordnung
Umwelt Temperatur, Vibration, Chemikalien, Sterilisation usw.
Testen Elektrische / mechanische / maßliche Anforderungen
Menge Prototyp / Pilotfertigung / Serienfertigung

Falls → die RFQ gibt lediglich die AWG und die Kabelänge vor
Dann → fordern Sie die fehlenden elektrischen und mechanischen Anforderungen vor der Angebotserstellung an
Warum → der Lieferant kann die vollständige Kabelkonstruktion nicht zuverlässig allein anhand der Leitergröße auswählen.


10. Praktische technische Entscheidungslogik

Ein sinnvoller Ansatz für die Entwicklung ultrafeiner Koaxialkabel ist:

Anwendung → Signalanforderung → Frequenz → Impedanz → Kabel-Außendurchmesser → Flexibilität → Abschirmung → Stecker → Fertigungsprozess → Validierung

Beispiel:

Hochdichte medizinische Bildgebung

→ Festlegung der Anzahl der Signalkanäle
→ Frequenz und Impedanz definieren
→ maximale Kabelaußendurchmesser definieren
→ Leiterquerschnitt bewerten
→ Dielektrikum und Abschirmstruktur auswählen
→ Flexibilität und Biegeanforderungen bewerten
→ Stecker und Anschlussart auswählen
→ Prototyp erstellen
→ Elektrische und mechanische Leistung testen
→ Validierung der Produktionskonsistenz.

Für eine Anwendung in UAV-Gimbals , wobei die Reihenfolge mechanische Anforderungen früher berücksichtigen kann:

Bewegung → Flex-Lebensdauer → Gewicht → Außendurchmesser → Signalanforderung → Abschirmung → Stecker → Validierung

Der Punkt ist nicht, jeden Parameter gleichzeitig zu maximieren. Das Ziel ist es, die erforderliches Leistungsfenster für die jeweilige Anwendung und entwickeln eine Kabelstruktur, die dieses Fenster konsistent erfüllt.


11. Verwandte HOTTEN-Entwicklungsressourcen

Für denselben Engineering-Cluster ultrafeiner Kabel verknüpfen Sie diesen Artikel mit:

Wie beeinflusst die AWG-Messung die Leistung mikrokoaxialer Kabel?

50AWG Mikrokoaxialkabel-Herstellungsherausforderungen: Es geht nicht nur darum, das Kabel dünner zu machen

52AWG-Mikrokoaxialkabel: Die optimale Größenwahl für ultrakompakte Geräte?

Die Bedeutung der Impedanz-Konsistenz (50 Ω / 75 Ω) bei extrem feinen AWG-Mikrokoaxialkabeln

Mikrokoaxialkabel

Mikrokoaxialkabelbauensemble

Medizinisches Kabelbauensemble

Drohnen und Robotik

Kompromissvergleich beim Design ultrafeiner Koaxialkabel

Design-Kriterium Auswirkung auf die elektrische Leistung Auswirkung auf die mechanische Leistung Ingenieurmäßige Betrachtung
Kleinerer Leiterdurchmesser Kann die Dämpfung und den Widerstand bei hohen Frequenzen erhöhen Verbessert die Flexibilität und verringert die Kabelgröße Optimiert das Leitermaterial und die Leiterstruktur, um die Signalintegrität zu bewahren
Dickere Abschirmungsschicht Verbessert den EMI-Schutz und verringert Übersprechen Erhöht die Steifigkeit und Biegefestigkeit Balanciert die Abschirmungsabdeckung mit den Flexibilitätsanforderungen
Dickere Dielektrikumschicht Hilft, die Impedanzstabilität zu bewahren und Signalverluste zu verringern Erhöht den Kabeldurchmesser und verringert die Flexibilität Steuert Material und Dicke des Dielektrikums präzise
Weicheres Jackmaterial Begrenzter direkter elektrischer Einfluss Verbessert die Biegeleistung und Haltbarkeit Wählen Sie Materialien basierend auf Umgebung und Biegezyklen der Anwendung aus

Fazit

Bei ultradünnen Koaxialkabeln sind mechanische und elektrische Eigenschaften keine unabhängigen Parameter, sondern ein Zusammenhang von miteinander verbundenen technischen Faktoren, die gemeinsam optimiert werden müssen. Wirklich zuverlässige Lösungen basieren auf einem klaren Verständnis der Anforderungen der jeweiligen Anwendung, kombiniert mit einer sorgfältigen Kontrolle von Materialauswahl, Konstruktionsdesign und Fertigungsprozessen.

Hotten konzentriert sich seit langem auf die Entwicklung und Herstellung von ultradünnen Koaxial- und Hochfrequenzkabeln und deckt dabei eine breite Palette feiner Litzenstärken von 36 bis 52 AWG ab. Aufgrund der gesammelten Erfahrung in den Bereichen Materialauswahl, Konstruktionsdesign, Produktionsstabilität und Konsistenzmanagement kann Hotten mechanische Zuverlässigkeit und elektrische Leistung auf Systemebene ausbalancieren und so Kabellösungen anbieten, die eng an reale technische Anforderungen angepasst sind.

Da sich hochfrequente und miniaturisierte Anwendungen weiterentwickeln, können nur Kabelkonstruktionen, die gleichzeitig Montierbarkeit, langfristige Stabilität und Signalintegrität berücksichtigen, den Übergang von der Prototypenentwicklung zu einer zuverlässigen Serienproduktion wirklich unterstützen. In genau dieser Richtung arbeitet Hotten kontinuierlich an der Verbesserung seiner ultraschmalen Koaxialkabeltechnologien.

FAQ

F1: Warum ist das Ausbalancieren mechanischer und elektrischer Leistung bei ultradünnen Koaxialkabeln wichtig?

A:Ultradünne Koaxialkabel müssen Hochgeschwindigkeitssignale übertragen und gleichzeitig Flexibilität, Haltbarkeit und kompakte Abmessungen gewährleisten. Die Verbesserung eines Leistungsaspekts beeinträchtigt oft einen anderen; daher ist ein ausgewogenes Konstruktionsdesign unerlässlich.


F2: Wie wirkt sich die Verkleinerung des Kabeldurchmessers auf die elektrische Leistung aus?

A:Die Verringerung des Kabeldurchmessers kann die Raumausnutzung und Flexibilität verbessern, führt jedoch möglicherweise auch zu höherem Leiterwiderstand, stärkerer Dämpfung und erhöhter Herstellungsempfindlichkeit. Eine präzise strukturelle Kontrolle ist erforderlich, um die Signalintegrität zu bewahren.


F3: Wie beeinflusst die Abschirmung sowohl die Signalqualität als auch die Kabelflexibilität?

A:Starke Abschirmung verbessert den EMI-Schutz und verringert Signalstörungen, doch eine übermäßige Abschirmung kann die Kabelsteifigkeit erhöhen. Optimierte Abschirmstrukturen ermöglichen sowohl elektrische Zuverlässigkeit als auch mechanische Flexibilität.


F4: Welche Faktoren bestimmen die Flexibilität von ultradünnen Koaxialkabeln?

A:Die Flexibilität hängt von der Leiterstruktur, dem Abschirmungsdesign, den Dielektrikum-Materialien, den Eigenschaften der Umhüllung sowie der gesamten Kabelkonstruktion ab. Jedes Element muss gemäß den Anforderungen der jeweiligen Anwendung optimiert werden.


F5: Sind ultradünne Koaxialkabel für bewegte Anwendungen geeignet?

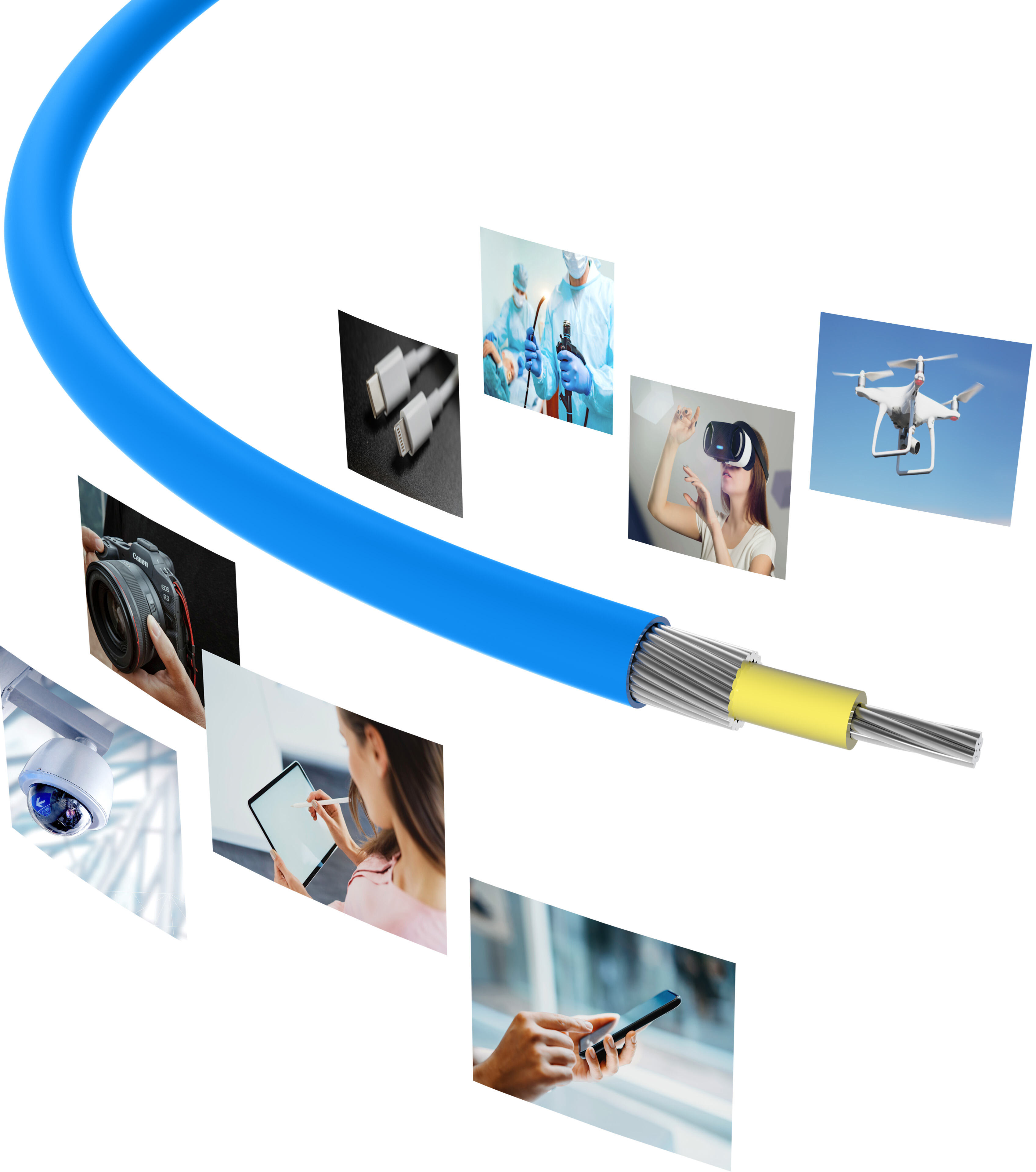

A:Ja. Richtig konzipierte ultradünne Koaxialkabel werden häufig in Anwendungen mit wiederholter Bewegung eingesetzt, beispielsweise in Robotersystemen, medizinischen Bildgebungsgeräten, UAV-Systemen und Präzisionskameras.


F6: Können ultradünne Koaxialkabelstrukturen für spezifische Anwendungen angepasst werden?

A:Ja. Kabelstrukturen können entsprechend den Anforderungen an Leiterquerschnitt, Impedanz, Abschirmkonfiguration, Flexibilität, Biegezyklen, Steckerverträglichkeit und Einsatzumgebung angepasst werden.

Falls Sie Vorschläge haben, kontaktieren Sie uns bitte

Kontaktieren Sie uns

Kostenloses Angebot anfordern

Unser Vertreter wird Sie in Kürze kontaktieren.
E-Mail
Telefonnummer
Unternehmensname
Nachricht
0/1000
