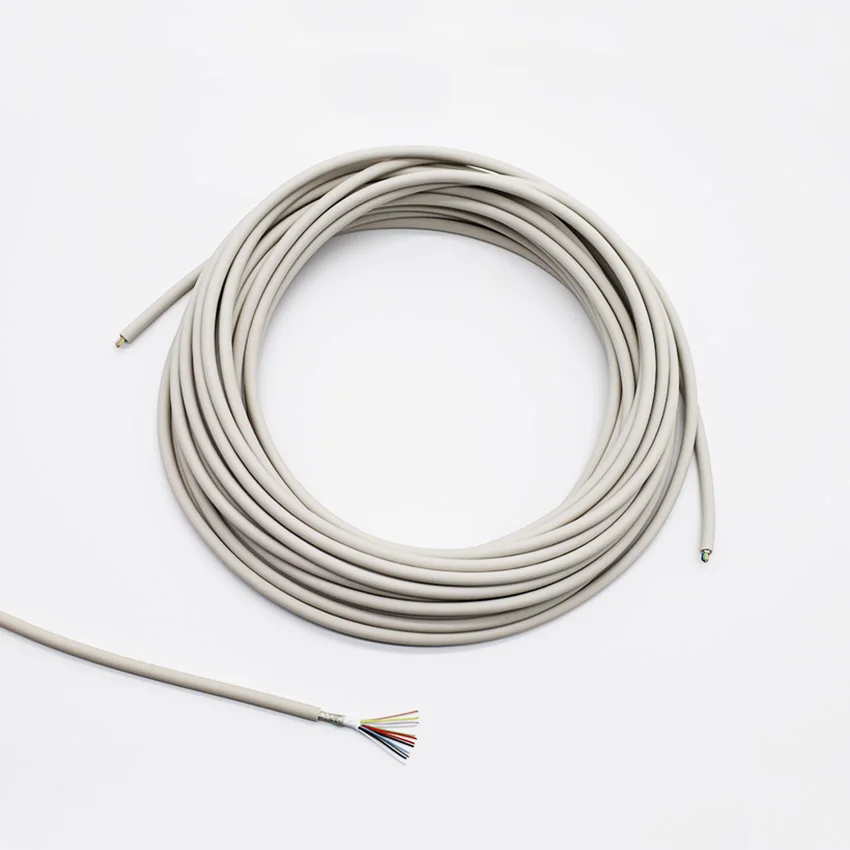

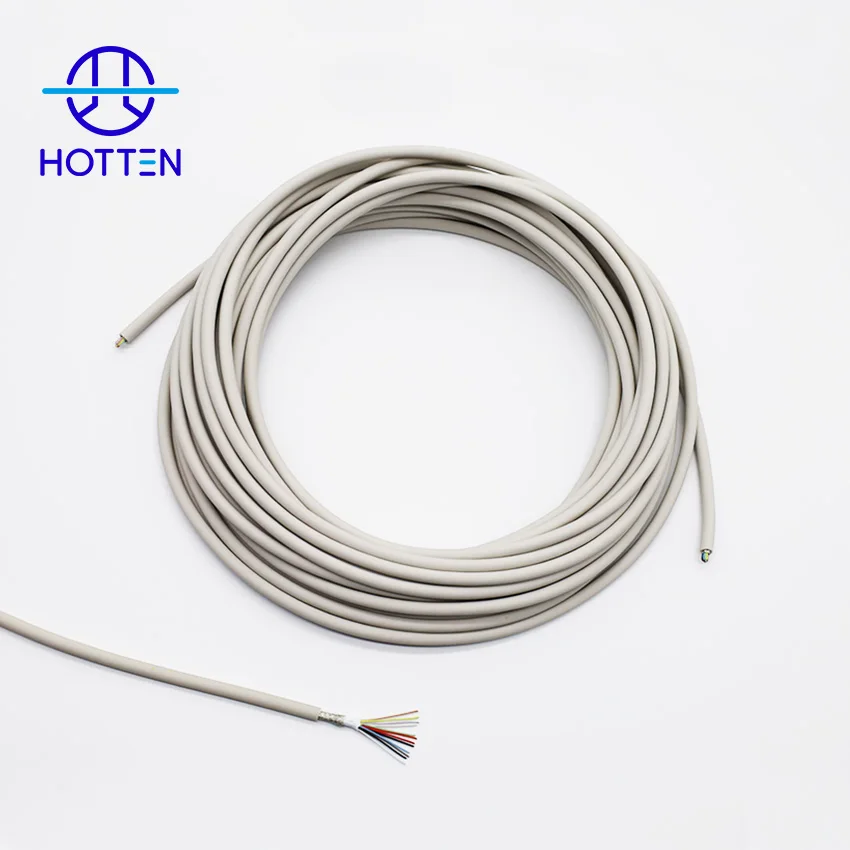

Hotten 12C(12X36AWG) Cablu Ultrasunet B 36AWG cu 12 Nuclee OD5.3mm Cablu Medical Endoscop/Cablu Sondă Ultrasunet

Considerații privind ingineria și achizițiile

Ce ar trebui să ia în considerare inginerii la alegerea unui cablu de ecografie 12C 36AWG

Un cablu de ecografie cu 12 nuclee este utilizat pentru conectarea unei sonde de ecografie, a unui traductor sau a unui component asociat de imagistică cu echipamentul medical de susținere. Această configurație combină 12 conductori × 36AWG cu un diametru exterior de 5,3 mm , oferind o structură definită cu mai multe nuclee pentru aplicații de cabluri medicale B-ultrasunete și similare.

Pentru echipamentele medicale de ecografie și endoscopie, selecția cablului trebuie să țină cont de configurația nucleelor, conductori subțiri, diametrul exterior, flexibilitatea, transmisia semnalelor, ecranarea, compatibilitatea conectorilor și rutarea mecanică ca pe un design unic de cablu.

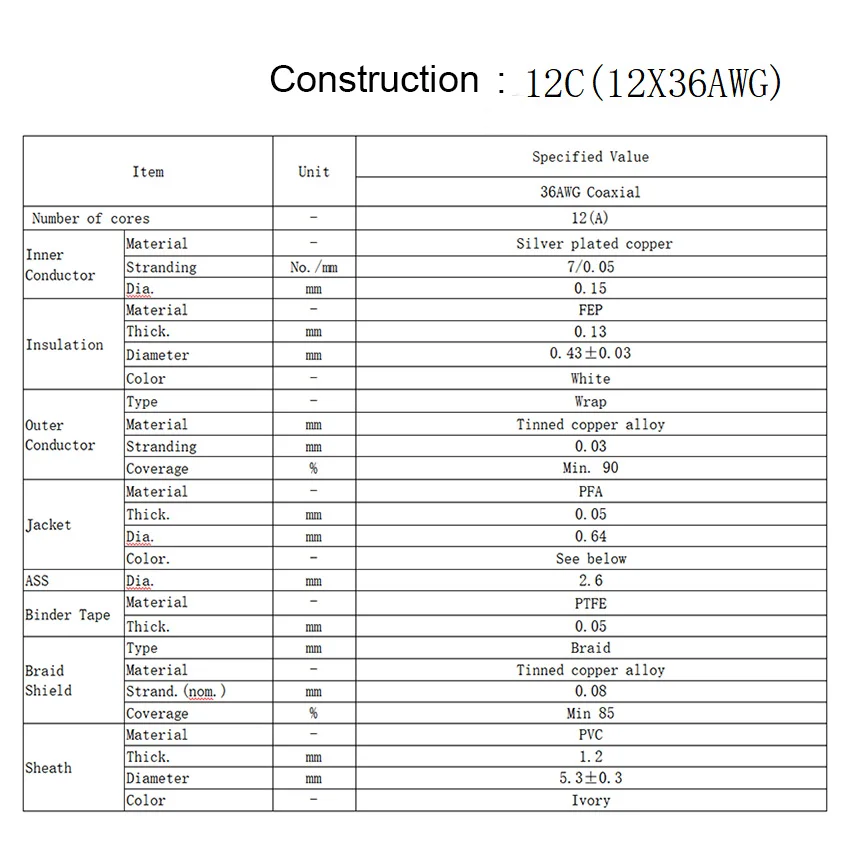

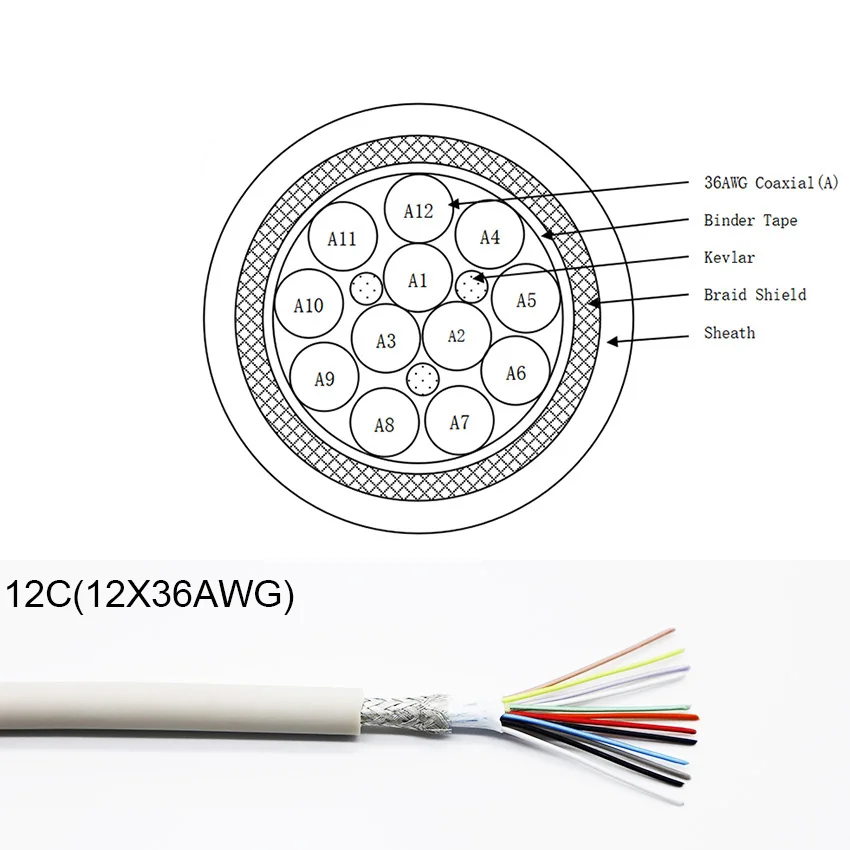

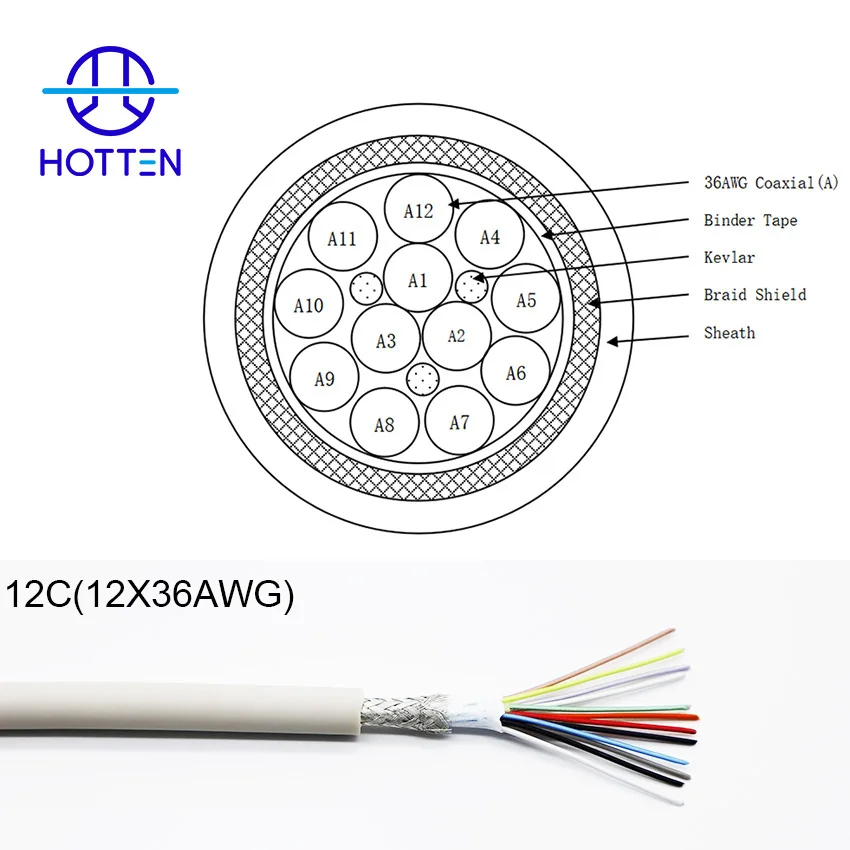

Configurație produs publicată

Piața 12C, 12×36AWG și diametru exterior de 5,3 mm valorile sunt entitățile principale de configurare reprezentate de listarea produsului.

Cerințe ingineresti esențiale

considerente legate de configurația cu 12 conductoare

Pentru un cablu cu 12 conductoare (12C), inginerii trebuie să definească funcția fiecărui conductor înainte de producție.

Atribuiri posibile ale conductoarelor pot include:

• Canale de semnal ecografic

• Conductori de putere

• Conductoare de masă / retur

• Linii de comandă

• Conexiuni electrice auxiliare

Alocarea exactă trebuie să provină din schema electrică sau desenul cablului furnizat de client.

Pentru achiziție, următoarele informații trebuie confirmate:

• Număr de nuclee

• Dispoziția conductoarelor

• Dimensiune Conductor

• Material conductor

• Atribuire Pin

• Configurația legării la pământ

• Interfață de conectare

Se recomandă un diagramă detaliată de cablare pentru a evita ambiguitățile în timpul dezvoltării ansamblului de cabluri.

considerente legate de conductorul 36AWG

Piața 12 × 36AWG configurarea este un identificator tehnic important pentru acest produs.

Înainte de producție, clienții trebuie să specifice:

• conductor 36AWG sau altă dimensiune de conductor

• Material conductor

• Cerințe privind placarea

• Structură de torsadare

• Izolație

• Flexibilitatea necesară

• Caracteristici electrice

Selectarea conductorilor subțiri trebuie evaluată împreună cu întreaga construcție a cablului, deoarece dimensiunea conductorului influențează diametrul cablului, flexibilitatea și cerințele de fabricație.

considerente legate de diametrul exterior de 5,3 mm

Configurația publicată specifică un diametru exterior de 5,3 mm .

Inginerii trebuie să definească:

• Diametru exterior ţintă

• Diametru exterior maxim admisibil

• Toleranță OD

• Spațiu de probă sau montare

• Dimensiuni de intrare ale conectorului

• Dimensiuni pentru reducerea efortului mecanic

• Traseul de montare

• Raza de îndoire necesară

Valoarea de 5,3 mm trebuie astfel considerată ca referință pentru configurarea produsului, în timp ce toleranța finală acceptabilă trebuie să provină din desenul clientului.

Considerente legate de aplicația ecografică B

Pentru echipamentele ecografice B, cablul trebuie evaluat în funcție de cerințele electrice ale sondei și ale sistemului de diagnostic.

Intrări importante pot include:

• Numărul de canale de semnal

• Lungime cablu

• Configurație conductor

• Cerințe privind semnalele

• Cerințe privind capacitatea, acolo unde sunt specificate

• Îndepărtare de la teren

• Interfață de conectare

• Terminarea de pe partea sondei

Cablul trebuie proiectat ca parte a traseului semnalului ecografic, nu doar selectat pe baza numărului de conductoare.

Considerente legate de aplicația endoscopică

Lista de produse asociază, de asemenea, această configurație de cablu cu aplicații endoscopice.

Pentru integrarea endoscopică, inginerii ar trebui să ia în considerare, în plus:

• Rutarea manetei

• Spațiul disponibil pentru instalare

• Flexibilitatea cablului

• Poziția conectorului

• Pliere repetată

• Direcția de intrare a cablurilor

• Tăvi de sudare (dacă este necesar)

• Interferența mecanică cu componentele din jur

Același concept de cablu cu 12 fire poate necesita detalii de construcție diferite, în funcție de faptul dacă aplicația finală este echipament pentru ecografie B sau un ansamblu endoscopic.

Flexibilitatea și rutarea

Pentru cablurile medicale utilizate în jurul sondelor, manetelor sau echipamentelor mobile, flexibilitatea poate fi o cerință mecanică importantă.

Echipele de achiziții trebuie să definească:

Numărul de fire + diametrul exterior (OD) + lungimea cablului + flexibilitatea + cerința de îndoire

Cerințe mecanice importante pot include:

• Raza minimă de îndoire

• Îndoire repetată

• Manipularea mișcării

• Mișcarea sondei

• Trasee interne

• Tăvi de sudare (dacă este necesar)

• Condiții de asamblare

O construcție flexibilă a cablului trebuie să mențină, în continuare, integritatea necesară a conductorilor și a izolației în timpul mișcărilor repetate.

Considerente legate de ecranare și semnal

Necesitatea ecranării trebuie stabilită pe baza arhitecturii sistemului clientului.

Inginerii ar trebui să ia în considerare:

• Sensibilitate semnal

• Mediu electromagnetic

• Dispoziția conductorilor

• Metoda de legare la pământ

• Lungime cablu

• Terminarea conectorului

• Interferența între canale

Structura finală de ecranare trebuie specificată conform cerințelor electrice ale clientului, nu pe baza numelui general al produsului.

Parametri cheie de achiziție

La achiziționarea acestui cablu medical pentru ecografie 12C 36AWG, echipele de achiziții trebuie să confirme:

Personalizare OEM

HOTTEN oferă personalizarea configurațiilor cablurilor medicale pentru ecografie conform cerințelor clienților.

Personalizarea poate include:

• Număr de nuclee

• Configurație principală

• AWG

• Material conductor

• Izolație

• Protecție

• Diametru cablu

• Lungime cablu

• Materialul protecției exterioare

• Tip de conector

• Atribuire Pin

• Încetarea

• Mostre prototip

• Configurația pentru producția de masă

Pentru proiectele OEM, cablul trebuie dezvoltat în jurul arhitecturii reale a sondei de ecografie sau a endoscopului, nu ca un cablu generic cu 12 nuclee.

Lista de verificare a evaluării furnizorului

La evaluarea unui furnizor pentru un cablu medical de ecografie cu 12 nuclee, echipele de achiziții ar trebui să ia în considerare:

① Capacitatea de cablu cu mai multe nuclee
Poate furnizorul fabrica și termina în mod constant cabluri fine cu 12 nuclee?

② Prelucrare cu precizie ridicată
Poate furnizorul menține dimensiuni stabile ale conductorilor de 36 AWG și ale izolației?

③ Controlul dimensional
Poate furnizorul menține diametrul exterior necesar de 5,3 mm și toleranța corespunzătoare?

④ Experiență în aplicații medicale
Are furnizorul experiență cu cabluri pentru aplicații de ecografie sau endoscopie?

⑤ Asamblarea conectorilor
Poate furnizorul gestiona cu precizie conectorul și configurația pinilor necesare?

⑥ Suport pentru trecerea de la prototip la producția în masă
Poate furnizorul oferi suport pentru eșantioanele ingineresti și pentru producția repetată?

Informații recomandate pentru cererea de ofertă (RFQ)

Pentru o evaluare inginerescă și o ofertă mai rapide, se recomandă ca clienții să furnizeze:

• Aplicație: ecografie B sau endoscopie

• Numărul minim de conductori necesar

• 36 AWG sau altă dimensiune a conductorului

• Material conductor

• Desenul cablului

• Diametru exterior ţintă

• Toleranță OD

• Cerința de izolare

• Cerință de ecranare

• Cerințe privind învelișul

• Lungime cablu

• Flexibilitate / cerință de îndoire

• Numărul de piesă al conectorului

• Configurare Pinuri

• Desenul de terminare

• Cantitate prototip

• Volumul estimat de producție

• Testele necesare

• Cerințe de calitate aplicabile

Pentru această configurație, informațiile cele mai importante de furnizat împreună sunt:

12C + 36AWG + 5,3 mm OD + Aplicație + Lungime cablu + Conector + Schema de conectare

Suport tehnic HOTTEN pentru cabluri medicale cu ultrasunete, 12C

HOTTEN oferă soluții personalizate cabluri medicale cu ultrasunete, 12 conductoare pentru ecografe B și aplicații conexe cu endoscop. Această configurație de produs este identificată prin 12C, 12×36AWG conductoare și diametru exterior de 5,3 mm , iar construcția finală a cablului și terminația pot fi configurate conform cerințelor clientului.

Pentru proiectele OEM, clienții pot furniza un desen al cablului, o specificație a conectorului și cerințe privind aplicația, pentru evaluarea tehnică și producția personalizată.

Producător profesionist de cabluri pentru ultrasunete

Capacitate de dezvoltare a cablurilor medicale

HOTTEN se specializează în cabluri medicale personalizate, inclusiv cabluri pentru sonde de ultrasunete, cabluri coaxiale miniaturizate și soluții de cabluri pentru imagistică.

Fabricare flexibilă

Structurile cablurilor pot fi optimizate în funcție de cerințele de spațiu, performanța semnalului și flexibilitatea mecanică.

Suport pentru Personalizare OEM

De la eșantioanele prototip până la producția în masă, HOTTEN oferă suport complet pentru fabricarea cablurilor.

Întrebări frecvente

Î1: Ce echipamente folosesc cablurile pentru ultrasunete 12C?

cablurile pentru ultrasunete 12C sunt utilizate frecvent în sonde B-ultrasunete, transductoare medicale și echipamente de imagistică diagnostică.

Î2: Poate HOTTEN personaliza cablurile pentru ultrasunete cu număr diferit de conductori?

Da. HOTTEN oferă configurări personalizate ale numărului de conductori, în funcție de cerințele clienților privind semnalul și structura.

Î3: Ce dimensiuni AWG pot fi personalizate?

HOTTEN oferă diverse soluții de cabluri subțiri, inclusiv 36 AWG, 38 AWG, 40 AWG și alte dimensiuni personalizate.

Întrebare 4: Poate HOTTEN furniza ansambluri complete de cabluri?

Da. Serviciile de asamblare a cablurilor și integrare a conectorilor sunt disponibile conform desenelor clienților.
