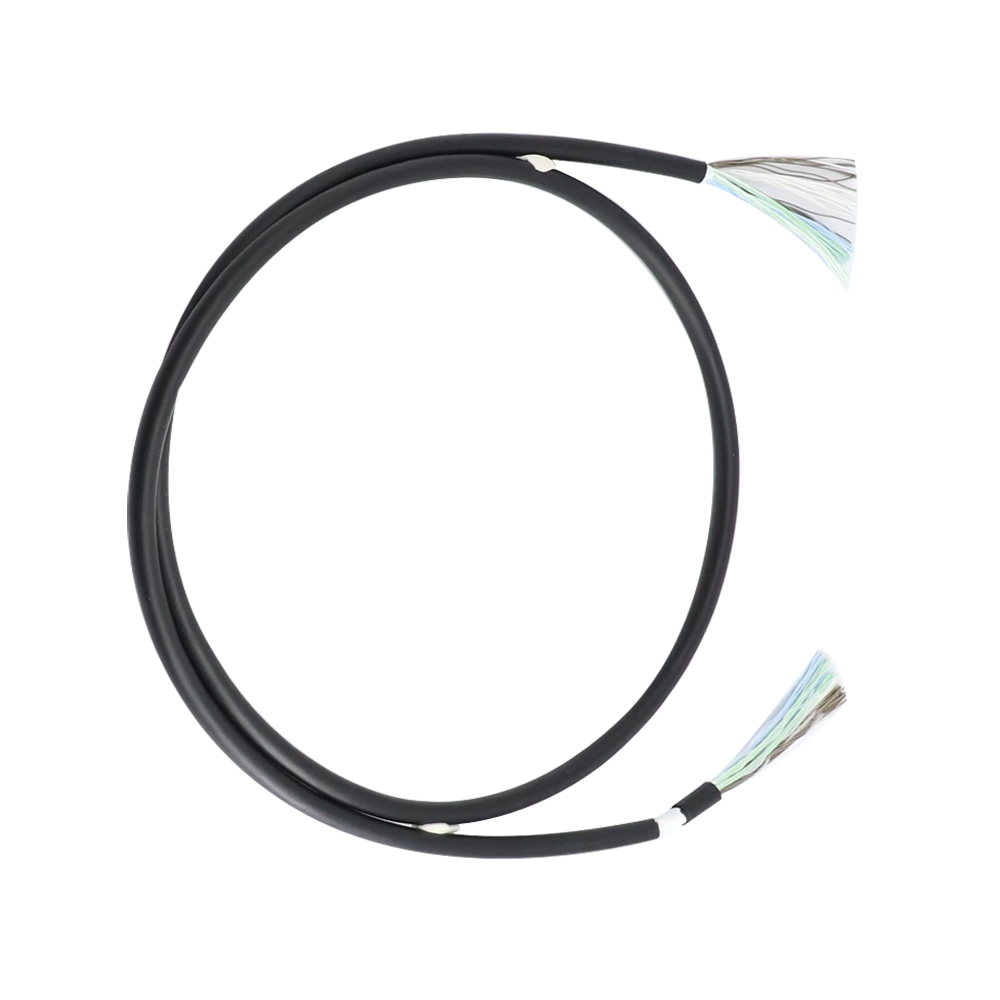

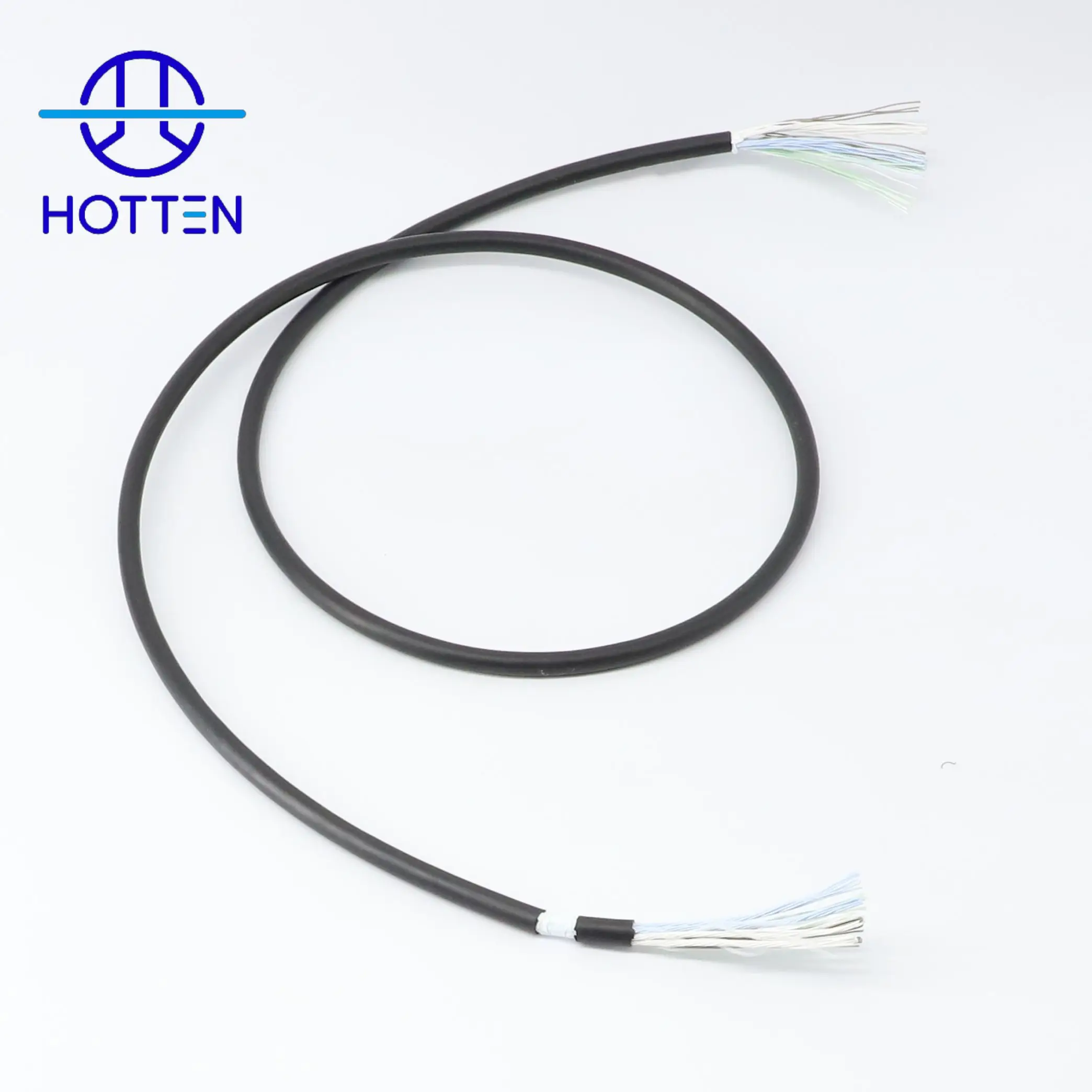

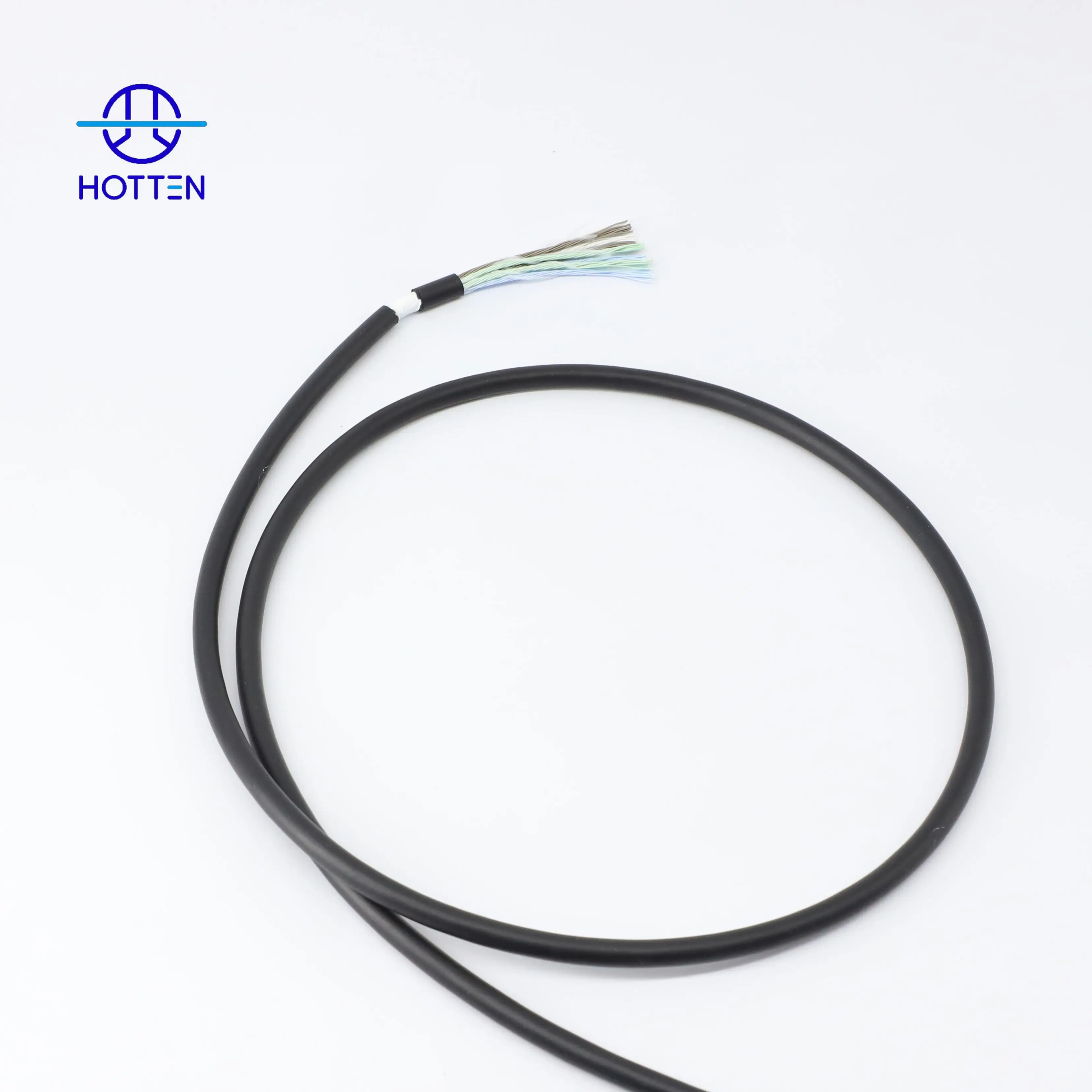

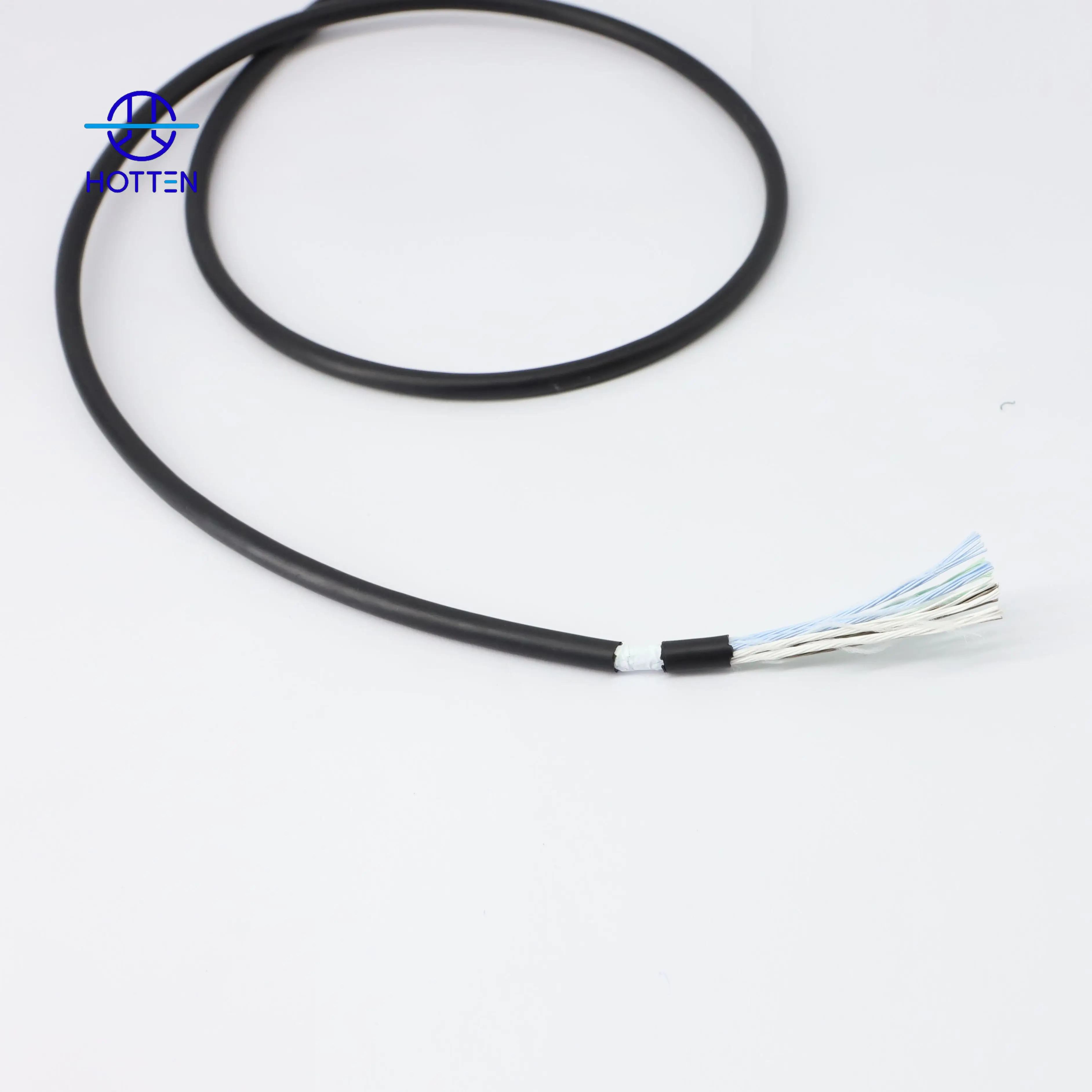

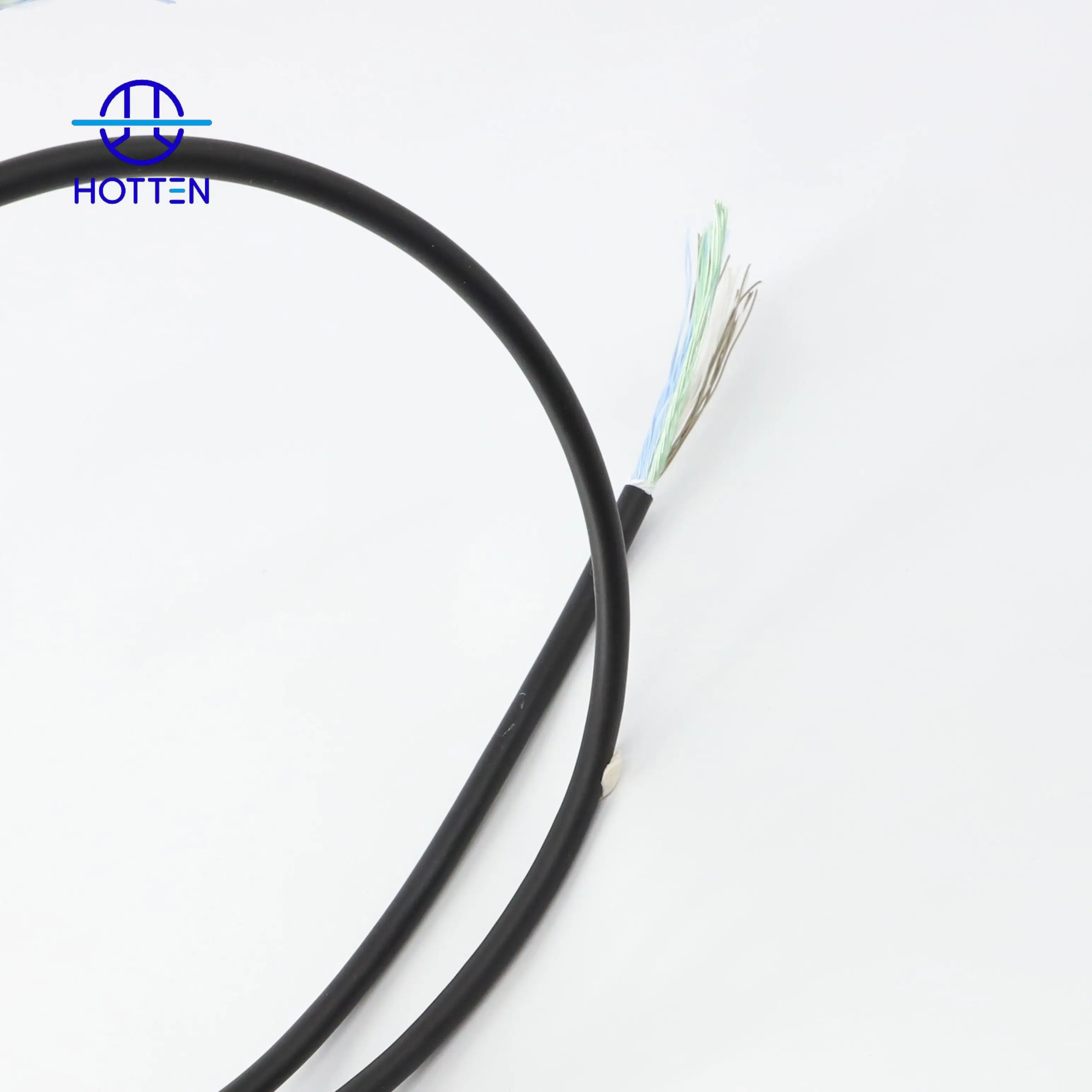

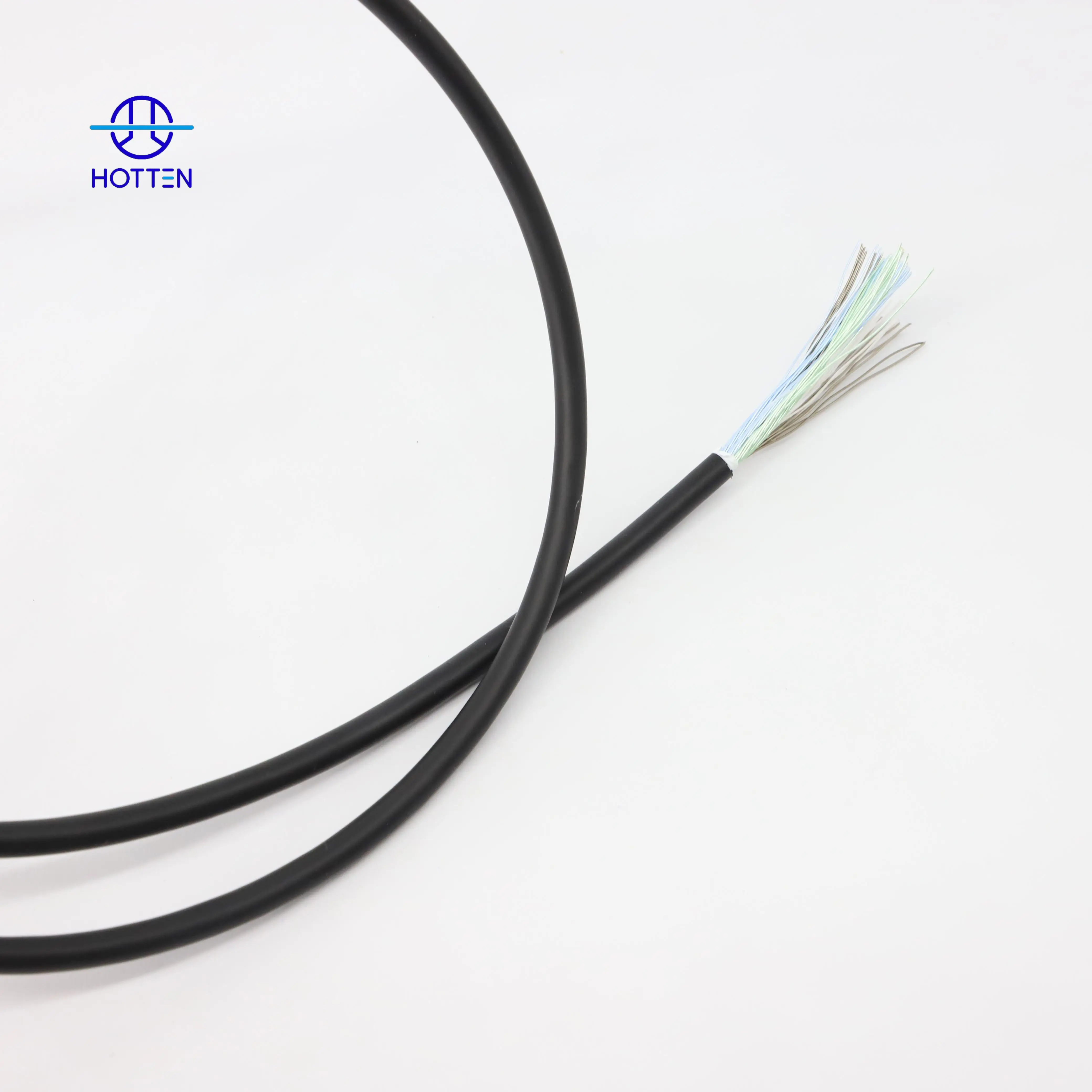

Nou Design Profesional Sigur Cablu de Sondă Ultrasonică B 60CX 38AWG OD=6.0mm Cablu Medical B Transducer Ultrasonic

Detalii produs

60 de miezuri 38 AWG Cabol pentru sonda ultrasonică pentru sistemele de imagistică medicală

Prezentare generală a produsului

🔬 HOTTEN – cablu pentru sondă ultrason cu 60 de fire este o soluție personalizată de cabluri medicale concepută pentru sondele ultrason B, transductoarele ultrasonore și sistemele avansate de imagistică medicală.

Datorită structurii sale coaxiale micro cu mai multe fire și conductorilor de calibru 38 AWG, acest cablu asigură o transmitere stabilă a semnalului, o flexibilitate excelentă și o performanță fiabilă pentru echipamente medicale de precizie.

HOTTEN oferă servicii de producție personalizată a cablurilor ultrason, în funcție de cerințele clienților, inclusiv structura conductorilor, designul de ecranare, materialele de izolare, diametrul cablului și asamblarea conectorilor.

✨ Caracteristici Cheie

🔹 Structură înalt densă cu 60 de fire

Configurația cu 60 de fire permite:

✓ Densitate ridicată a canalelor

✓ Rutare internă compactă

✓ Transmitere sigură a semnalului

✓ Potrivit pentru sisteme complexe de ecografie

🔹 Design coaxial micro, calibru 38 AWG

Structura fină a cablului oferă:

✓ Diametru mic al cablului

✓ Construcție ușoară

✓ Performanță flexibilă de îndoire

✓ Instalare care economisește spațiu

🔹 Siguranță a semnalului în imagistica medicală

Proiectat pentru aplicații medicale care necesită:

✓ Interferență scăzută a semnalului

✓ Performanță electrică stabilă

✓ Capacitate excelentă de ecranare

✓ Durată lungă de funcționare

🔹 Capacitate de producție personalizată

HOTTEN oferă:

✓ Personalizarea numărului de conductoare

✓ Personalizarea dimensiunii AWG

✓ Personalizarea structurii de ecranare

✓ Personalizarea mânții exterioare

✓ Asamblarea conectorilor

✓ Dezvoltarea prototipurilor

📌 Aplicații

Potrivit pentru:

🏥 Echipamente de ecografie B

🏥 Sisteme de sonde ecografice

🏥 Dispozitive de imagistică medicală

🏥 Echipamente de diagnostic

🏥 Sisteme de transductor ultrasonic

🏥 Electronice medicale

Considerații privind ingineria și achizițiile

Ce ar trebui să ia în considerare inginerii la alegerea unui cablu pentru sondă ecografică cu 60 de nuclee

Un cablu ecografic de înaltă densitate conectează transductorul ecografic sau ansamblul sondei cu echipamentul diagnostic de susținere. Pentru sistemele B-ultrasunet și de imagistică medicală, selecția cablului trebuie să echilibreze numărul ridicat de nuclee, conductori cu secțiune mică, diametrul exterior compact, integritatea semnalului, flexibilitatea, ecranarea și integrarea conectorilor .

Această configurație este definită de 60 de nuclee, conductori 38AWG și un diametru exterior de 6,0 mm , făcând-o particular relevantă pentru sistemele ecografice care necesită mai multe canale electrice într-o structură compactă de cablu.

Configurație produs publicată

Aceste specificații se bazează pe pagina actuală de produs HOTTEN.

Cerințe ingineresti esențiale

considerații legate de configurația cu 60 de nuclee

Piața configurația 60C este una dintre cele mai importante entități de produs de pe această pagină.

Înainte de producție, clienții trebuie să definească modul în care cele 60 de conductoare sunt alocate între:

• Canale de semnal ecografic

• Putere

• Masă / retur

• Linii de comandă

• Circuite auxiliare

• Conexiuni de ecranare / referință

Pentru un cablu ultrason cu un număr mare de miezuri, se recomandă în mod expres diagrama de cablare completă, desenul cablului și schema de conectare este puternic recomandată.

Numărul de conductori nu definește singur ansamblul final de cablu; alocarea electrică exactă trebuie să respecte arhitectura transductorului și a sistemului de diagnostic al clientului.

considerente legate de conductorii 38 AWG

Produsul utilizează 60×38 AWG conductori cu cupru placat cu argint.

La specificarea conductorului, echipele de achiziții trebuie să confirme:

• AWG

• Material conductor

• Placare

• Structură de torsadare

• Izolație

• Cerințe electrice

• Cerințe de flexibilitate

Pagina HOTTEN confirmă, de asemenea, că AWG și numărul de fire pot fi personalizate pentru alte configurații de cabluri.

considerente legate de diametrul exterior de 6,0 mm

Piața 6,0 mm OD este un alt identificator tehnic puternic pentru acest produs.

Pentru producția OEM efectivă, clienții trebuie să specifice:

• Diametru exterior ţintă

• Diametru exterior maxim admisibil

• Toleranță OD

• Spațiul disponibil pentru rutarea sondelor

• Dimensiunile de intrare în mâner

• Dimensiuni de intrare ale conectorului

• Raza minimă de îndoire

• Tăvi de sudare (dacă este necesar)

Diametrul final trebuie evaluat împreună cu structura de 60 de fire, izolația, ecranarea și învelișul, deoarece fiecare dintre acestea influențează dimensiunea totală a cablului.

Considerente legate de izolație

Configurația actuală a produsului identifică PFA și PET ca opțiuni de izolare.

Echipele de inginerie trebuie să evalueze izolarea conform:

• Performanță electrică

• Cerințelor dielectrice

• Dimensiunilor cablurilor

• Flexibilitatea

• Rutarea mecanică

• Condițiile de funcționare

• Compatibilității cu structurile de conductor și ecranare

Izolația finală trebuie selectată pe baza specificației complete a cablului furnizate de client.

Considerente privind învelișul din TPE

Configurația actuală folosește un Înveliș din TPE .

La specificarea învelișului exterior, echipele de achiziții trebuie să ia în considerare:

• Flexibilitatea

• Caracteristici de suprafață

• Manipulare mecanică

• Condițiile de curățare

• Mediu de temperatură

• Cablu

• Cerințe de îndoire

• Tăvi de sudare (dacă este necesar)

TPE ar trebui evaluat împreună cu construcția internă a cablului, deoarece învelișul influențează flexibilitatea și comportamentul mecanic final.

Considerente privind integritatea semnalului

Pentru aplicațiile cu ultrasunete B, cablul face parte din calea electrică dintre transductor și sistemul de diagnostic.

Parametrii relevanți pot include:

• Configurație conductor

• Lungime cablu

• Caracteristicile izolării

• Protecție

• Capacitate

• Impedanța, acolo unde este specificată

• Consistența între canale

• Terminarea conectorului

• Îndepărtare de la teren

În cazul în care sistemul de ultrasunete are cerințe electrice definite, acestea trebuie incluse în desenul cablului sau în cererea de ofertă (RFQ).

Considerente legate de ecranare și interferențe electromagnetice (EMI)

Descrierea actuală a produsului identifică personalizarea ecranării ca fiind parte a capacității de producție HOTTEN.

Pentru un cablu de ultrasunete cu densitate ridicată, clienții ar trebui să clarifice:

• Ecranare individuală sau generală

• Materialul ecranului

• Aria de acoperire a ecranării

• Terminarea ecranului

• Metoda de legare la pământ

• Cerințe privind izolarea canalelor

• Continuitatea ecranului pe partea conectoarelor

Ecranarea trebuie proiectată împreună cu arhitectura semnalelor și a legării la pământ, nu separat.

Flexibilitatea și rutarea sondei

Sondele de ultrason sunt manipulate și mutate frecvent în timpul examinărilor.

Echipele de inginerie trebuie să definească:

• Îndoire statică sau dinamică

• Raza minimă de îndoire

• Mișcare repetată

• Mișcarea sondei

• Rutarea manetei

• Direcția de ieșire a cablului

• Tăvi de sudare (dacă este necesar)

• Condițiile de funcționare prevăzute

Relația trebuie considerată astfel:

60C + 38AWG + 6,0 mm OD + Ecranare + Înveliș + Cerință de îndoire

Cablu trebuie să mențină construcția electrică necesară, în timp ce îndeplinește cerințele mecanice de traseu.

Considerente legate de conectori și terminații

Pagina actuală a HOTTEN confirmă personalizarea asamblării conectorilor .

Clienții trebuie să furnizeze:

• Producătorul conectorului

• Serii de conectori

• Număr de parte

• Numărul de contacte

• Atribuire Pin

• Orientarea conectorului

• Interfață de cuplare

• Metoda de terminare

• Tăvi de sudare (dacă este necesar)

• Cerințe de supravulcanizare, acolo unde este cazul

Pentru un cablu de ecografie cu 60 de nuclee, schema de conectare a conectorului este deosebit de importantă, deoarece fiecare canal trebuie să corespundă corect între sondă și echipamentul de diagnostic.

Parametri cheie de achiziție

La achiziționarea unui cablu pentru sondă ecografică B cu 60 de nuclee și calibru 38 AWG, echipele de achiziții trebuie să confirme:

Personalizare OEM

HOTTEN susține dezvoltarea personalizată a cablurilor pentru sonde ecografice, în funcție de cerințele clienților.

Pagina actuală identifică în mod specific personalizarea următoarelor elemente:

• Numărul de conductoare

• AWG

• Structura de ecranare

• Ambalaj exterior

• Diametru cablu

• Asamblare conector

• Dezvoltarea prototipurilor

Alți parametri specifici proiectului pot include:

• Material conductor

• Izolație

• Teacă

• Lungime cablu

• Atribuire Pin

• Configurația de terminare

• Cantitate prototip

• Configurația pentru producția de masă

Lista de verificare a evaluării furnizorului

La evaluarea unui furnizor de cabluri pentru sonde ecografice cu 60 de nuclee, echipele de achiziții ar trebui să ia în considerare:

① Producția cu număr mare de nuclee
Poate furnizorul fabrica și prelucra în mod constant o configurație cu 60 de nuclee de calibru fin?

② Prelucrare cu precizie ridicată
Poate furnizorul menține dimensiunile stabile ale conductorilor de 38 AWG și ale izolației?

③ Controlul dimensional
Poate furnizorul obține în mod constant diametrul exterior (OD) de 6,0 mm și toleranța cerută?

④ Experiența cu cablurile pentru ecografie
Are furnizorul experiență în domeniul cablurilor pentru sonde ecografice, traductoare și imagistică medicală?

⑤ Capacitatea de semnal și de ecranare
Poate furnizorul configura ecranarea și caracteristicile electrice conform cerințelor sistemului ecografic?

⑥ Asamblare conector
Poate furnizorul termina cu exactitate conectorii pentru sonde și echipamente solicitați?

⑦ Suport pentru trecerea de la prototip la producția în masă
Poate furnizorul furniza mostre și susține producția repetată?

Informații recomandate pentru cererea de ofertă (RFQ)

Pentru o evaluare inginerescă și o ofertă mai rapide, se recomandă ca clienții să furnizeze:

• Aplicație pentru sondă/transformator ultrason

• cerință de 60 de nuclee

• cerință de conductor 38 AWG

• Material conductor

• Diametru exterior țintă: 6,0 mm

• Toleranță OD

• Cerință de izolație din PFA/PET

• Cerință de înveliș din TPE

• Specificație de ecranare

• Lungime cablu

• Cerințe de flexibilitate / îndoire

• Numerele de piese ale conectorilor

• Configurare Pinuri

• Desenul cablului

• Cerințe electrice

• Cantitate prototip

• Volumul estimat de producție

• Testele necesare

Pentru acest produs, combinația RFQ cea mai utilă este:

60C + 38AWG + 6,0 mm OD + PFA/PET + TPE + Conector + Schema de conectare + Cerințe electrice

Suport tehnic pentru cabluri ecografice HOTTEN cu 60 de nuclee

HOTTEN oferă soluții personalizate cabluri ecografice de înaltă densitate pentru ecografie B, traductoare ultrasonice și sisteme de imagistică medicală. Configurația actuală a produsului este definită de 60C (60 × 38AWG), 6,0 mm OD, conductori din cupru plăcut cu argint, izolație PFA/PET și manta din TPE , cu posibilitate de personalizare a structurii cablului, a ecranării, a dimensiunilor și a asamblării conectorilor.

Pentru dezvoltarea OEM, clienții pot furniza specificațiile sondei ecografice, desenul cablului, informațiile despre conector și cerințele electrice, pentru evaluarea tehnică și producția personalizată.
