プレミアム超薄型ロボティクスワイヤーハーネス
| 調達品目 | 推奨情報 |
|---|---|
| ケーブルタイプ | 超薄型ロボット用ワイヤハーネス |
| 応募 | ロボット／自動化システム |
| コア数 | 必要な導体構成 |
| 導体のゲージ | 必要なAWGまたは導体径 |
| ケーブル／ハーネスの外径 | 許容最大寸法 |
| ケーブル長 | 最終的な必要長さ |
| 導体の機能 | 信号／電源／センサー／制御の配線割り当て |
| 隔熱 | 絶縁材質 |
| 遮断 | 必要なシールド構造およびアース方法 |
| 柔軟性 | 必要な曲げおよび移動条件 |
| コネクタ | コネクタシリーズおよび正確な部品番号 |
| 対向インターフェース | センサー、PCB、カメラ、アクチュエーター、またはコントローラーのインターフェース |
| ピン配置 | 信号割り当ておよび終端要件 |
| ルーティング | 必要な設置経路および可動範囲 |
| 機械的クリアランス | 設置可能なスペース |
| 重量要件 | 指定がある場合の最大ハーネス重量 |
| 技術文書 | 図面、部品表（BOM）、サンプル、コネクタ仕様、またはピン配列 |
| 数量 | 試作／サンプル／パイロット生産／量産 |
| 氏名 | 材質 |
| 指揮者 | 銀 に 塗ら れ た 銅 |
| 錫メッキ銅 | |
| 銀メッキ銅合金 | |
| 錫メッキ銅合金 | |
| 隔熱 | テフロン:PTFE/ePTFE/FEP/PFA |
| シールド | 錫メッキ銅/銀メッキ銅 |
| CU/PET、AL/PET | |
| シース | PFA/FEP/PTFE |
| ジャケット | PVC/TPU/TPE/シリコン/PFA/FEP |
- 概要
- おすすめ商品
- センサー
- カメラ
- コントローラー
- モーションモジュール
- ケーブル直径
- ワイヤ計
- コネクタ選定
- 長さ
- シールド構造
- ジャケット用材料
- 銀 に 塗ら れ た 銅
- 錫メッキ銅
- 銀メッキ銅合金
- ポリテトラフルオロエチレン（PTFE）
- FEP
- PFA
- シリコン
- 銅編み
- アルミニウム箔
- 銅箔
- TPU
- ポリ塩化ビニル（PVC）
- TPE
- シリコン
- ロボティクス用配線ハーネス
- ドローン用配線ハーネス
- マイクロ同軸ケーブル 組み立て
- LVDSケーブルアセンブリ
よくある質問
ロボティクス用ワイヤーハーネスとは？
ロボティクス用ワイヤーハーネスは、ロボットシステム内部の電気部品を接続するためのカスタマイズされたケーブルアセンブリで、柔軟性と信頼性を確保します。
ホッテンでは、超薄型ロボット用ケーブルのカスタマイズに対応していますか？
はい。ホッテンでは、ケーブル構造、コネクタ構成、シールド方式、材料選定など、ロボティクス用ワイヤーハーネスの全面的なカスタマイズ対応が可能です。
ロボティクス用ワイヤーハーネスは、どのような用途で使用されますか？
ロボティクス用ワイヤーハーネスは、産業用ロボット、ロボットアーム、自動化システム、AGV（自動誘導車）、およびスマート機器などに広く使用されています。
製品概要

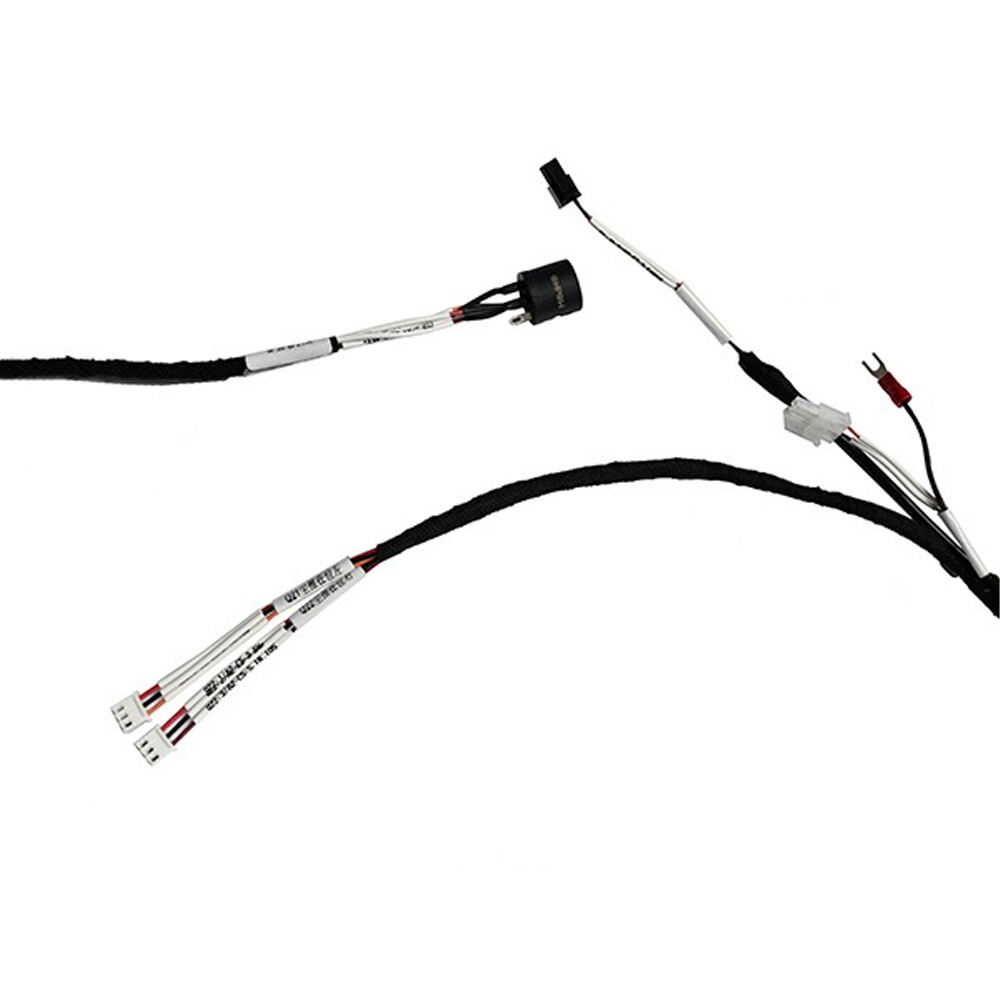

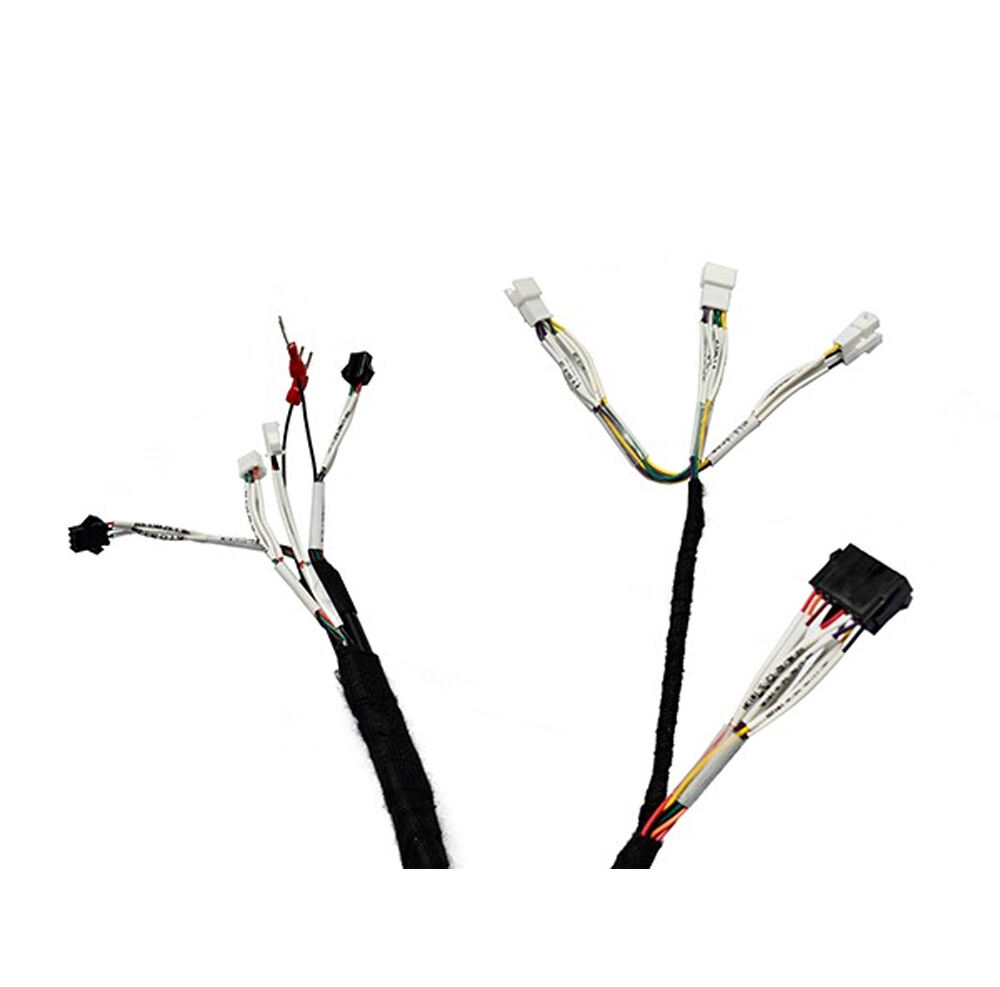

高精度ロボットシステム向け超薄型ロボティクス用ワイヤーハーネス
HOTTENは、コンパクト構造・柔軟な設置性・信頼性の高い電気的性能が求められるロボットシステム向けに、高品質な超薄型ロボティクス用ワイヤーハーネスソリューションを製造しています。
当社のカスタマイズ対応ロボット用ケーブルハーネスは、先進的な導体技術、遮蔽技術、および高性能絶縁材を組み合わせており、ロボティクス、自動化機器、スマートデバイスなど、厳しい要求条件が課される用途に対応します。
OEM向けカスタマイズ対応により、HOTTENはお客様の試作開発から量産までを一貫してサポートします。
主な特長
高性能ロボティクス用ケーブルハーネス
超薄型・軽量設計
スペース最適化と軽量化が特に重要なアプリケーション向けに設計
柔軟性
繰り返し動作や柔軟なケーブル配線を必要とするロボットシステムに適しています。
安定した信号伝送
以下の用途での信頼性の高い伝送をサポートします：
EMIシールド対応オプション
感度の高い信号アプリケーション向けのシールド対策を提供します。
カスタマイズOEMソリューション
対応可能:
ケーブル構造
カスタマイズ可能なロボティクス用ワイヤーハーネス構成
指揮者
オプション：
隔熱
オプション：
遮断
オプション：
ジャケット
オプション：
アプリケーション
ロボティクス用ケーブルハーネスの応用分野
対応機器：
🤖 産業用ロボット
🦾 ロボットアーム
🏭 自動化装置
📷 ロボットビジョンシステム
🚗 AGV／AMRロボット
🔬 精密機器
カスタマイズオプション
OEMロボティクス ケーブルアセンブリ サービス
HOTTENが対応するサービス：
✔ 超薄型ケーブル設計
✔ 柔軟なケーブル配線
✔ 多芯構成
✔ コネクタ組立
✔ シールド最適化
✔ カスタム長さ対応
✔ プロトタイプ試作品
✔ 量産対応
品質保証
ロボティクスハーネスの試験
含まれるもの：
✔ 通電試験
✔ 絶縁抵抗試験
✔ 引張力試験
✔ コネクタ信頼性試験
✔ 柔軟性試験
設計・調達に関する検討事項
Aプレミアム超薄型ロボティクスワイヤーハーネス 限られた設置スペース、柔軟な配線、信頼性の高い電気的統合が重要なロボットシステム向けのコンパクトな接続ソリューションです。ワイヤーハーネスは、ロボットの構造、導体の仕様、ケーブルの寸法、配線条件、コネクタインターフェースに応じて設計する必要があります。
設計上の考慮事項
超薄型ケーブル構造
超薄型ワイヤーハーネスは、設置スペースが制限されたロボットアセンブリ向けに設計されています。設計者は、必要なケーブルまたはワイヤーの直径に加え、導体の配置、絶縁構造、コネクタの寸法、および確保可能な機械的クリアランスを総合的に検討する必要があります。
コンパクトなロボット配線
ロボットシステムには、モーター、関節、センサー、カメラ、制御基板など、狭い空間内に多数の部品が収められることがあります。ハーネスの配線計画は、これらの部品を避け、干渉や過度な機械的ストレスを防止するよう行う必要があります。
柔軟性と繰り返し動作
ロボット用途では、関節周りや可動機構の繰り返し運動が発生します。そのため、ケーブルの構造は、必要な曲げ経路、可動範囲、配線方向、固定方法および想定される機械的条件に応じて評価する必要があります。
導体構成
導体の本数、サイズ、機能は、ロボットシステムの電気アーキテクチャに適合させる必要があります。エンジニアは、ハーネス構成を最終決定する前に、信号・電源・制御・センサーなど、各導体の要件を明確に定義する必要があります。
コネクタおよび端子の互換性
ハーネスは、接続対象のセンサーやアクチュエーター、プリント基板（PCB）、カメラ、制御モジュールなどのインターフェースと整合している必要があります。コネクタメーカー、正確な型番、マatingインターフェース（嵌合形状）、ピン配置、コンタクトの向き、端子処理方法については、設計レビュー段階で確認が必要です。
信号およびEMC要件
ハarnessがセンサーやカメラ、制御信号などの感度の高い信号を伝送する場合、シールドおよびアース要件に加え、導体の配置、ケーブルの配線ルート、コネクタの端子接続方法、周囲の電気的環境も併せて検討する必要があります。
スペースと重量の考慮
コンパクトなロボットアセンブリでは、ハarnessの占有面積を最小限に抑えることで、配線や機械的統合が簡素化されます。設計者は、アプリケーションが要求する電気的・機械的性能と、サイズおよび重量の要件とのバランスを慎重に検討する必要があります。
調達に関する検討事項
調達を検討する際、 プレミアム超薄型ロボティクスワイヤーハーネス oEM購入担当者様には、入手可能な技術情報をご提供ください。
| 調達品目 | 推奨情報 |
|---|---|
| ケーブルタイプ | 超薄型ロボット用ワイヤハーネス |
| 応募 | ロボット／自動化システム |
| コア数 | 必要な導体構成 |
| 導体のゲージ | 必要なAWGまたは導体径 |
| ケーブル／ハーネスの外径 | 許容最大寸法 |
| ケーブル長 | 最終的な必要長さ |
| 導体の機能 | 信号／電源／センサー／制御の配線割り当て |
| 隔熱 | 絶縁材質 |
| 遮断 | 必要なシールド構造およびアース方法 |
| 柔軟性 | 必要な曲げおよび移動条件 |
| コネクタ | コネクタシリーズおよび正確な部品番号 |
| 対向インターフェース | センサー、PCB、カメラ、アクチュエーター、またはコントローラーのインターフェース |
| ピン配置 | 信号割り当ておよび終端要件 |
| ルーティング | 必要な設置経路および可動範囲 |
| 機械的クリアランス | 設置可能なスペース |
| 重量要件 | 指定がある場合の最大ハーネス重量 |
| 技術文書 | 図面、部品表（BOM）、サンプル、コネクタ仕様、またはピン配列 |
| 数量 | 試作／サンプル／パイロット生産／量産 |
OEM オーダーメイド化
HOTTENは、導体構成、導体線径、ケーブル寸法、柔軟性、コネクタインタフェース、ピンアサイン、シールド構造、ケーブル長、図面、試作サンプル、使用条件などに基づいたカスタマイズ可能な超薄型ロボット用ワイヤーハarnessの提供に対応しています。
対応車種 超薄型ロボット用ワイヤハーネス プロジェクトにおいて、お客様はロボットの構造または配線要件、コネクタの部品番号、導体の割り当て、ケーブル寸法、図面、および見込生産数量をご提供いただければ、当社にて技術評価および試作から量産への調達支援を行います。
