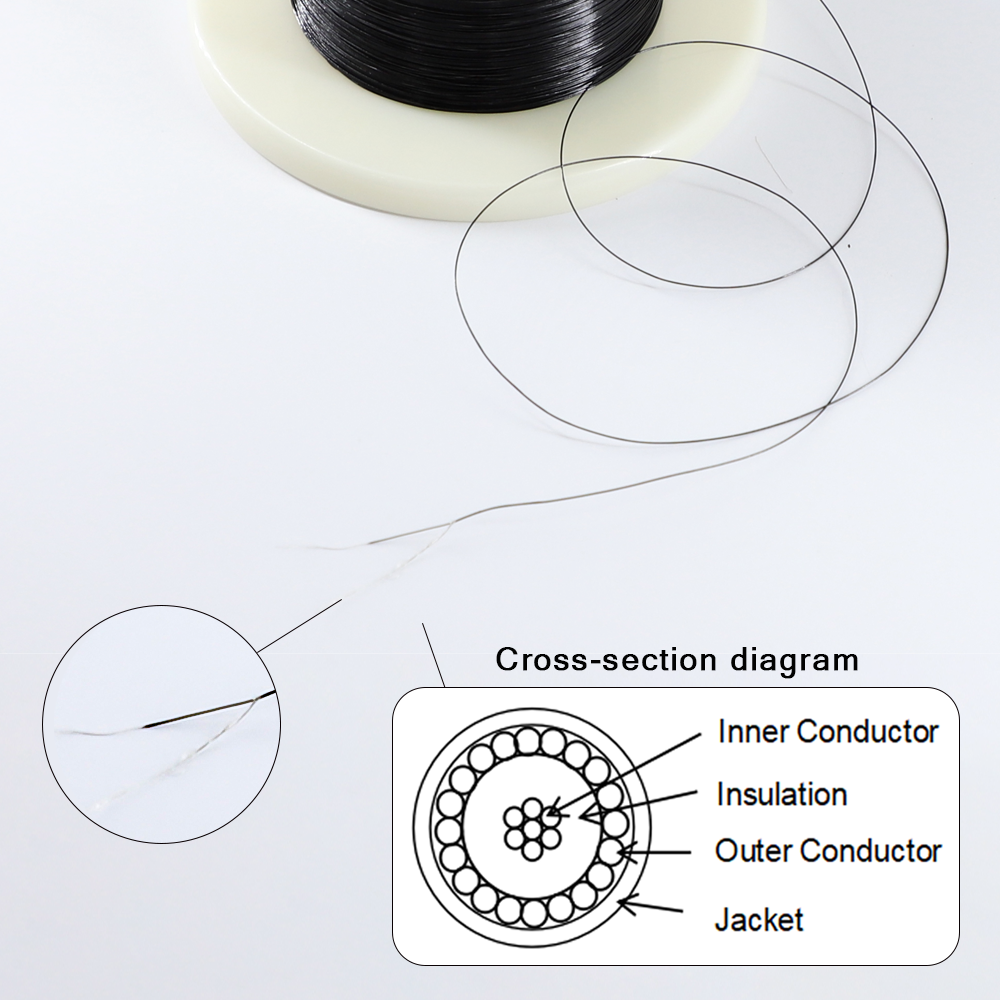

Da elektronische Geräte immer kleiner werden und die Datenraten weiter steigen, verwenden Ingenieure zunehmend extrem feine mikrokoaxiale Kabel wie AWG 50. Die Verkleinerung des Kabels birgt jedoch neue Herausforderungen für die Signalübertragung.
In einem AWG 50 mikrokoaxiales Kabel leiterabmessungen, dielektrische Eigenschaften und geometrische Toleranzen können sämtlich Dämpfung, Impedanzstabilität und Rückflussdämpfung beeinflussen. Das Verständnis dieser Mechanismen ist unverzichtbar bei der Konstruktion kompakter medizinischer Bildgebungssysteme, Robotik- UAV- und Hochgeschwindigkeitselektroniksysteme .
Signalverlust in einem AWG-50-ultradünnen Mikrokoaxialkabel wird hauptsächlich beeinflusst durch leiterverlust, Dielektrikumverlust, Impedanzsprünge, Abschirmkonstruktion, Kabellänge und Steckerverbindungen .
Wenn Leiter- und Kabeldimensionen kleiner werden, gewinnen elektrische und fertigungstechnische Toleranzen an Bedeutung. Ein geeignetes Mikrokoaxialkabel muss daher ausgewogen sein hinsichtlich kleiner Abmessungen, geringer Dämpfung, kontrollierter Impedanz, geeigneter Dielektrikumeigenschaften, Abschirmung, mechanischer Flexibilität und Anschlussqualität .
| Signalverlustfaktor | Welche Änderungen | Technische Konsequenz |
|---|---|---|
| Leiterwiderstand | Kleinerer Leiterquerschnitt erhöht den Widerstand | Größere Leiterdämpfung |
| Skineffekt | Der Wechselstromwiderstand wird mit steigender Frequenz bedeutender | Höhere Hochfrequenzverluste |
| Dielektrische Verluste | Dielektrische Eigenschaften dissipieren einen Teil der Signalleistung | Erhöhte Dämpfung |
| Geometrievariation | Änderungen in Leiter- oder Dielektrikumabmessungen | Impedanzschwankungen |
| Abschirmungsverformung | Verändert die koaxiale Geometrie | Mögliche Reflexion und EMI-Variation |
| Kabelänge | Ein längeres Übertragungsmedium erhöht den kumulierten Verlust | Geringere Signalreserve |
| Anschlussübergang | Lokale Impedanzdiskontinuität | Reflexionen und Einfügedämpfung |
| Abschlussqualität | Schlechte Verbindung oder Ausrichtung | Zusätzlicher elektrischer Verlust oder Instabilität |
IF ein OEM wählt ein AWG-50-Mikrokoaxialkabel für eine Hochfrequenzanwendung aus, dann die Dämpfung sollte gemeinsam mit Impedanz, Dielektrikaufbau, Abschirmung, Kabellänge und Abschluss bewertet werden, weil der Signalverlust wird durch die gesamte Verbindungsstrecke und nicht allein durch die Leitergröße bestimmt.
Für Sonderanwendungen siehe HOTTENs Mikrokoaxialkabel ,Mikrokoaxialkabelbauensemble , und die Hochfrequenz- und HF-Systeme .
Leiterverluste bei AWG-50-Mikrokoaxialkabeln bei niedrigen Frequenzen
Die Hauptverlustquelle in jeder Form koaxialer Kabel ist der Leiterverlust, verursacht durch den Skineffekt. Mit steigender Signalfrequenz konzentriert sich der Stromfluss auf eine dünne „Hautschicht“ an der Oberfläche des Leiters. Die Skin-Tiefe (δ) ist umgekehrt proportional zur Quadratwurzel aus Frequenz und Permeabilität des Leiters. Für ein AWG 50-Kabel , der kleine Leiterquerschnitt stellt eine ernsthafte Einschränkung dar: Der Hochfrequenzwiderstand solch kleiner Leiter ist vor allem größer, da die zur Verfügung stehende Oberfläche für den Stromfluss sehr gering ist. Dies führt zu erheblichen ohmschen (I²R-)Verlusten, bei denen elektrische Leistung in Wärme umgewandelt wird. In Anwendungen wie dichten Drohnen-Kabelbäumen oder sogar Robotik-Kabelbäumen, bei denen der Kabeleinsatz kurz sein kann, jedoch die Einbaubedingungen äußerst begrenzt sind, ist die Steuerung dieser leitungsbedingten Erwärmung entscheidend, um Leistungsabfall zu vermeiden.
Wie beeinflusst die Kabellänge die Signalintegrität?
| Design-Kriterium | Mögliche Auswirkung |
|---|---|
| Kleinerer Leiter | Höherer Leiterwiderstand |
| Dünne Dielektrikumsschicht | Engere Maßtoleranz |
| Kleinerer Kabeldurchmesser | Ansprechendere Fertigung |
| Abschirmungsverformung | Impedanzschwankung / EMI-Leistung |
| Anschlussübergang | Lokale Impedanzdiskontinuität |
| Höhere Frequenz | Erhöhte Empfindlichkeit gegenüber Dämpfung und Reflexionen |
Dielektrischer Verlust in AWG-50-Mikrokoaxialkabeln bei hohen Frequenzen
Während die Leiterverluste bei reduzierten Frequenzen dominieren, werden die Dielektrikumverluste zunehmend bedeutend, sobald die Frequenzen in den mehrere Gigahertz umfassenden Bereich ansteigen. Dieser Verlust tritt innerhalb des isolierenden Materials (des Dielektrikums) auf, das den aktiven Leiter vom Abschirmleiter trennt. Bei Anlegen eines wechselnden elektrischen Feldes richten sich die polaren Moleküle im Dielektrikum ständig neu aus, wodurch Reibung und Wärme entstehen; dies wird als Verlustfaktor (Df) bezeichnet. Ultrafeine Kabel erfordern ultradünne Dielektrika, was häufig Materialkompromisse bedeutet. Die Auswahl eines Dielektrikums mit einem niedrigen Verlustfaktor (z. B. erweitertes PTFE) ist zwingend erforderlich, um die Signalstabilität in breitbandigen Anwendungen wie USB4-Kabelbaum-Systemen sowie LVDS-Kabelbaum-Systemen für hochauflösende medizinische Bildschirme zu gewährleisten.
Struktureller Rückflussdämpfung und Impedanzdiskontinuitäten in ultrafeinen mikrokoaxialen Kabeln
Signalverlust hängt nicht nur mit Dämpfung zusammen, sondern auch mit Signalreflexionen. Der strukturelle Rückflussdämpfungswert (SRL) wird durch kleinste geometrische Unregelmäßigkeiten im Kabel, Schwankungen im Durchmesser des Dielektrikums, Exzentrizität des Innenleiters oder sogar Inkonsistenzen in der Abschirmgeflechtstruktur ausgelöst. Bei einem AWG-50-Kabel, bei dem die Toleranzen in Mikrometern definiert sind, führt jede Art von Abweichung zu einer Impedanzdiskontinuität. Solche Diskontinuitäten bewirken, dass ein Teil des Signals zum Sender zurückreflektiert wird, wodurch die übertragene Signalleistung effektiv reduziert sowie Datenfehler oder sogar Bildartefakte verursacht werden. Dies ist insbesondere bei Ultraschall-Sondekabeln und Endoskopkabeln von entscheidender Bedeutung, da die Integrität des analogen HF-Signals unmittelbar mit der Bildschärfe sowie der diagnostischen Zuverlässigkeit zusammenhängt.
Begrenzung durch Präzisionsengineering und Werkstoffwissenschaft
Die Überwindung dieser physikalischen Einschränkungen erfordert einen alternativen Konstruktionsansatz:
Weiterentwickelte Materialien: Die Verwendung hochreiner, versilberter Kupferleiter nutzt die Oberflächenleitfähigkeit optimal aus. Die Verwendung von Dielektrika mit geringer Dichte und niedrigem Df-Wert reduziert Polarisationsverluste.
Präzisionsherstellung: Die Einhaltung von Toleranzen im Mikrometerbereich bei der Extrusion sowie bei der Kabelherstellung gewährleistet geometrische Gleichmäßigkeit, ermöglicht eine gezielte Steuerung des Widerstands und verringert die SRL (Structural Return Loss). Diese Präzision steht im Mittelpunkt unserer Fertigung von HF-Koaxialkabeln sowie von Mikrokoaxialkabel-Baugruppen.
Optimiertes Design: Das Verständnis des für die Anwendung relevanten Frequenzbands ermöglicht maßgeschneiderte Konstruktionen. So kann beispielsweise ein Kabelbaum für eine Gimbal-Kamera auf flexible, verlustarme Dielektrika für wiederholte Bewegungen ausgelegt sein, während ein HF-Ablationskabel eine Balance zwischen minimalen Signalverlusten und hoher Leistungsübertragungsfähigkeit bieten muss.
Für OEMs, die an der Grenze der Innovation arbeiten, stellt die Option eines ultradünnen Koaxialkabels ein Gleichgewicht zwischen physikalischen Gegebenheiten und Effizienz dar. Bei Hotten Electronic Wire Technology entwirft unser Team unsere AWG-50-Mikrokoaxialkabel nicht nur, um Abmessungsvorgaben zu erfüllen, sondern auch, um die grundlegenden Herausforderungen der Signaldämpfung proaktiv zu meistern. Durch ein tiefes Verständnis der Wechselwirkung zwischen Leitergeometrie, Dielektrikeigenschaften sowie struktureller Präzision bietet unser Team Kabel, die eine zuverlässige, hochauflösende Signalübertragung für einige der fortschrittlichsten medizinischen, consumer- und kommerziellen Anwendungen gewährleisten.
A:Signalverluste können durch Leiterwiderstand, dielektrische Verluste, Impedanzsprünge, Abschirmstrukturen und Übergänge an Steckverbindern verursacht werden. Die relative Bedeutung jedes Faktors hängt von der Betriebsfrequenz und dem Kabeldesign ab.
A:Ein kleinerer Leiter weist im Allgemeinen einen höheren elektrischen Widerstand auf, was die Leiterdämpfung erhöhen kann. Bei höheren Frequenzen verstärkt der Skineffekt zudem den effektiven Wechselstromwiderstand des Leiters.
A:Das Dielektrikum beeinflusst sowohl die Impedanz als auch die dielektrischen Verluste. Ein Material mit geeigneten elektrischen Eigenschaften und einem niedrigen Verlustfaktor kann die Signalintegrität bei Hochfrequenzanwendungen bewahren.
A:Rückflussdämpfung beschreibt die Menge an Signalleistung, die aufgrund einer Impedanzanpassungsstörung zum Sender zurückreflektiert wird. Eine konstante Kabelgeometrie und eine kontrollierte Impedanz tragen dazu bei, unerwünschte Reflexionen zu verringern.
A:Ja. Mikrokoaxialkabel können hinsichtlich Leiteraufbau, Dielektrikumsmaterial, Impedanz, Abschirmung, Mantelmaterial, Kabellänge und Steckerverbindung gemäß den Anwendungsanforderungen individuell angepasst werden.
