Wie man Mikrokoaxial-Kabelbaugruppen für medizinische Geräte spezifiziert

Mikrokoaxial-Kabelbaugruppen für medizinische Geräte müssen strenge elektrische, mechanische und regulatorische Anforderungen erfüllen.

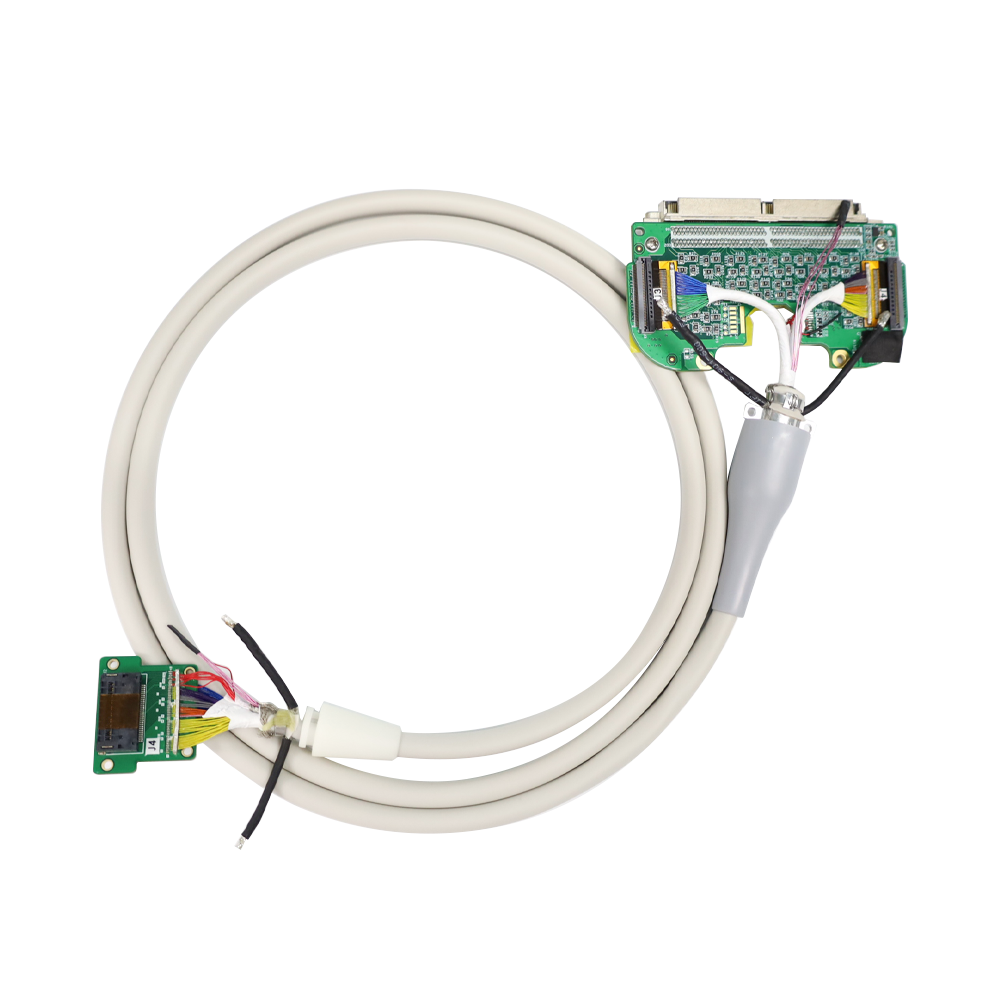

Eine der wichtigsten Entscheidungen während der Entwicklung medizinischer Geräte ist die Auswahl der richtigen Mikrokoaxial-Kabelbaugruppe. Die Verbindungslösung wirkt sich unmittelbar auf die Bildqualität, die Handhabbarkeit des Geräts und die Patientensicherheit aus – unabhängig davon, ob es sich um einen Ultraschall-Sondenkabel , ein Endoskopiekabel , ein IVUS-Katheter , oder Chirurgisches Skalpellkabel handelt. Millionen medizinischer Geräteingenieure haben bereits mit uns bei Hotten zusammengearbeitet, um sie durch den anspruchsvollen Spezifikationsprozess zu begleiten. Im Folgenden finden Sie einen praktikablen Leitfaden zur Spezifikation von Mikrokoaxialkabeln, der sowohl die technischen Spezifikationen als auch die regulatorischen Standards erfüllt.

Elektrische Leistungsanforderungen definieren

Die Spezifikation beginnt damit, zu wissen, wofür Ihre Anwendung vorgesehen ist. Die Signalintegrität ist bei Hochgeschwindigkeitsbildgebung – wie beispielsweise bei ICE-Kabeln und Ultraschall-Sonde-Kabeln – von höchster Bedeutung. Beginnen Sie damit, folgende Punkte zu bestimmen:

Impedanzanforderungen: eine charakteristische Impedanz von 50 Ω oder 75 Ω ist bei den meisten medizinischen Bildgebungssystemen üblich. Geben Sie die Toleranz an (±3–5 Ω ist typisch), um einen konsistenten Betrieb zu gewährleisten.

Bandbreite und Dämpfung: Höhere Frequenzen erfordern größere Leiterdurchmesser oder spezielle Dielektrika. Bei HF-Ablationskabeln, die bei mehreren MHz betrieben werden, wirkt sich die Dämpfung unmittelbar auf den Erfolg des Eingriffs aus.

Kapazität und Signalanstiegszeiten: Diese beiden Parameter beeinflussen die Genauigkeit von Zeitmessungen bei Geräten wie EEG-Leitungsdrähten und zahnmedizinischen Sensorkabeln.

Die Weitergabe dieser Spezifikationen an Ihren Kabelpartner stellt sicher, dass das Kern-Design von Anfang an eine effektive Ausführung der diagnostischen oder therapeutischen Funktion des Geräts ermöglicht.

Mechanische und geometrische Randbedingungen ermitteln

Medizinische Geräte – insbesondere minimal-invasive Geräte – arbeiten in sehr engen Räumen. Die physische Größe Ihrer Mikrokoaxial-Baugruppe ist oft der entscheidende Faktor dafür, was klinisch realisierbar ist. Bei der Spezifikation:

Gesamtdurchmesser: Bei Endoskopkabeln und IVUS-Kathetern zählt jeder 0,1 mm. Mithilfe von extrem feinem Koaxialkabel mit einer Stärke von nur 30–46 AWG sind mehrere Bildgebungskanäle in einem Arbeitskanal mit einem Durchmesser von 2–3 mm möglich.

Anforderungen an die Biegelebensdauer: Flexible Geräte werden bei Operationen am schlagenden Herzen oder bei Gelenkbewegungen benötigt. Geben Sie die erwartete Anzahl an Biegezyklen sowie den Krümmungsradius an – enge Radien erfordern spezielle Konstruktionen der Litzen.

Zugfestigkeit und Druckbeständigkeit: Chirurgische Skalpellkabel und Robotik-Kabelbäume können während einer Operation erheblichen Zugkräften ausgesetzt sein. Es empfiehlt sich daher, tragfähige Verstärkungselemente wie Kevlar- oder Edelstahlgeflechte in die Konstruktion einzuführen.

Seien Sie ehrlich, was Ihre mechanischen Anforderungen betrifft: Geben Sie zu viele Spezifikationen vor, und die Kosten steigen; formulieren Sie sie jedoch zu vage, und das Gerät erreicht seine Einsatzgrenze bereits zu früh.

Geben Sie Biokompatibilität und Sterilisationskompatibilität an

Dies ist die höchste Anforderung an jedes medizinische Gerätekabel. Der Kontakt mit Patienten erfordert Materialien, die bereits getestet wurden und wiederholten Sterilisationszyklen standhalten können.

Verweisen Sie ausdrücklich auf die ISO-10993-Normen: Beschreiben Sie sämtliche materialseitigen Patientenkontaktflächen einschließlich der erforderlichen biologischen Bewertungsuntersuchungen (Zytotoxizität, Sensibilisierung, intrakutane Reaktivität).

Legen Sie die Sterilisationsverfahren fest: Werden Sie Dampfsterilisation (Autoklav), Ethylenoxid-Gas (ETO), Gammastrahlung oder Elektronenstrahl-Sterilisation verwenden? Diese Verfahren stellen unterschiedliche Anforderungen an die verwendeten Materialien. Bei wiederverwendbaren Ultraschall-Sonde-Kabeln muss das Material mindestens 100 Autoklav-Zyklen ohne nennenswerten Verschleiß aushalten.

Fordern Sie Materialdokumentation an: Fordern Sie von Ihrem Lieferanten vollständige Materialdeklarationen, Biokompatibilitätszertifikate sowie Berichte zur Validierung der Sterilisationsverfahren an.

Diese Spezifikationen für Hotten sind keine bloße Papierarbeit, sondern die Grundlage für die Patientensicherheit bei jedem von uns hergestellten HF-Ablationskabel und dentalen Sensorkabel.

Bewerten Sie umgebungs- und anwendungsspezifische Faktoren

Neben den grundlegenden elektrischen und mechanischen Eigenschaften sollten Sie auch die besonderen Bedingungen berücksichtigen, unter denen Ihr Gerät eingesetzt wird:

Chemische Einwirkung: Kommt das Kabel mit Reinigungsmitteln, Körperflüssigkeiten oder chirurgischen Gleitmitteln in Berührung? Geben Sie die Anforderungen an die chemische Beständigkeit an – insbesondere bei chirurgischen Skalpellkabeln und Endoskopkabeln, die aggressiven Desinfektionsmitteln ausgesetzt sind.

Temperaturbereich: Für die Sterilisation im Autoklaven müssen Werkstoffe Temperaturen von über 135 °C aushalten; bei der Kryoablation können dagegen sehr niedrige Temperaturen erforderlich sein.

Steckerverbindung: Wählen Sie zwischen vormontierten Steckern, überformten Zugentlastungen oder kundenspezifischen Rückgehäusen. Die Schnittstelle zwischen Stecker und Kabel ist üblicherweise die schwächste Stelle – gestalten Sie sie daher sorgfältig.

Zuletzt, aber keineswegs zuletzt: Arbeiten Sie mit einem Hersteller zusammen, der über Fachkenntnisse im medizinischen Bereich verfügt. Bei Hotten arbeiten wir eng mit Ihrem Ingenieurteam zusammen, um die klinischen Anforderungen in herstellbare und zuverlässige Kabelbaugruppen umzusetzen. Mit klaren und vollständigen Spezifikationen können Sie sicher sein, dass Ihr medizinisches Gerät mit einer Verbindungs-Lösung auf den Markt kommt, die unvergleichliche Leistung, Sicherheit und Lebensdauer bietet.
