لماذا تُعَدُّ كابلات الميكرو كوаксيل الخيار الأفضل للروبوتات خفيفة الوزن

الاختيار الهندسي للروبوتات خفيفة الوزن

١. التصميم خفيف الوزن يتعلّق بالتركيب الكامل تجميع الكابلات

إن تقليل وزن الكابل ليس مسألة اختيار موصل أصغر فحسب.

قد يشمل التجميع الكامل ما يلي:

موصل رفيع → عازل → درع واقي → غلاف خارجي → موصل → جهاز تخفيف الإجهاد

ويُسهم كل طبقة في الكتلة النهائية والسلوك الميكانيكي.

IF وللآلية الروبوتية حدود صارمة فيما يخص الوزن أو العطالة، ثم يجب تحسين تصميم الكابل بالكامل بدلًا من تقليل حجم الموصل وحده فقط، لأن كما تساهم العزل والدرع والموصلات والهياكل الواقية في التجميع النهائي.

وبالتالي، يجب أخذ وزن الكابل في الاعتبار ضمن مشاريع المصنّعين الأصليين (OEM) مع ما يلي:

• قطر الكابل
• عدد القنوات
• حجم الموصل
• الحماية من الإشارات الخارجية
• تكوين الموصل
• الطول النهائي للكابل
• الحماية الميكانيكية

٢. يساعد قطر الكابل الصغير في توجيه الكابل عبر مفاصل الروبوت

غالبًا ما تُعد مفاصل الروبوت من أصعب المواقع لتوجيه الكابلات، نظرًا لضيق المساحة المتاحة وقدرة الكابل على اتباع مسار متحرك.

يمكن لكابل مدمج أن يساعد في تقليل ما يلي:

• ازدحام التوجيه
• المساحة المطلوبة للتثبيت
• التشويش على الآليات المتحركة
• حجم حلقة الكابل
• متطلبات المساحة

IF يجب أن يمر الكابل عبر مفصل ضيق أو قناة داخلية، ثم يجب تحديد القطر الخارجي للكابل ونصف قطر الانحناء في بداية التصميم، لأن يمكن أن يحدد الغلاف الميكانيكي ما إذا كان الكابل قادرًا على اتباع المسار المقصود أم لا.

وبالتالي فإن الهدف الصحيح ليس ببساطة:

«أصغر كابل ممكن»

بل أيضًا:

«كابل صغير بما يكفي ليتّسع مع الحفاظ على الأداء الكهربائي والميكانيكي المطلوب.»

٣. توجيه الإشارات عالي الكثافة مهمٌّ لرؤية الروبوتات

يمكن للأنظمة الروبوتية الحديثة أن تدمج:

• كاميرات
• حساسات الرؤية
• مستشعرات الموقع
• مُشفّرات
• المحركات
• الإلكترونيات التحكمية
• روابط بيانات عالية السرعة

وهذا قد يولّد عددًا كبيرًا من مسارات الإشارة داخل مساحة ميكانيكية صغيرة.

يمكن أن تكون الكابلات الميكروية المُجدَّدة مفيدة في التصاميم التي تتطلب توجيهًا كثيفًا مع فصل تحكّمي للإشارات.

IF يجب أن تمرّ مسارات إشارية عالية السرعة متعددة عبر تجميع روبوتي مدمج، ثم يمكن لهيكل الميكرو-كابلات المُجدَّدة عالي الكثافة أن يقلّل المساحة المطلوبة للتوصيل البيني، لأن يمكن ترتيب قنوات كبلية ميكروية مُجدَّدة متعددة داخل تجميع كابل مدمج.

لتطبيقات الكاميرات، راجع منتجات هوتِن حزمة أسلاك كاميرا جيمبال .

٤. يجب أخذ سلامة الإشارة في الاعتبار جنبًا إلى جنب مع التصغير

تصغير حجم الكابل لا يؤدي تلقائيًّا إلى تحسين أداء الإشارة.

في التطبيقات الروبوتية عالية السرعة، ينبغي على المهندسين أخذ ما يلي في الاعتبار:

IF يحمل الكابل بيانات فيديو عالية السرعة أو بيانات مستشعرات، ثم يجب تقييم بناء الكابل وطرفية الموصل معًا، لأن يشمل التوصيل الكامل كلًّا من الكابل وواجهاته.

لتطبيقات الكثافة العالية والسرعة العالية، راجع وحدة كابل ميكرو-Coaxial .

٥. الحركة المستمرة تغيّر متطلبات تصميم الكابل

قد تتعرض كابل داخلي في آلية روبوتية إلى:

• الثني المتكرر
• الالتواء
• جر
• الضغط
• اهتزاز
• حركة بالقرب من الموصل

وبالتالي فإن المرونة الثابتة وحدها لا تكفي لإثبات الصلاحية الديناميكية.

IF يُحرّك الروبوت الكابل مرارًا وتكرارًا أثناء التشغيل العادي، ثم ويجب التحقق من صلاحية الكابل في ظل ظروف انحناء وحركة تمثيلية، لأن يمكن أن يجتاز الكابل فحصًا ثابتًا مع استمرار تعرضه للإرهاق أثناء الحركة المتكررة.

تشمل المتغيرات المهمة:

٦. المرونة تعتمد على أكثر من الغلاف الخارجي

يتحدد السلوك الميكانيكي لكابل الروبوتات وفقًا للتركيب الكامل له.

العوامل ذات الصلة تشمل:

هيكل الموصل + العزل + العازل + التحمية + الغلاف الخارجي + تخفيف الإجهاد

IF يجب أن يتحرك الكابل مرارًا وتكرارًا عبر مفصل الروبوت، ثم وينبغي النظر في هيكل الموصل الداخلي والتحمية معًا مع الغلاف الخارجي، لأن فالغلاف الخارجي اللين لا يمكنه تعويض هيكل داخلي غير مناسب للتقوس المتكرر.

لهذا السبب يجب تحسين تصميم الكابل وفقًا لملف الحركة الفعلي، بدلًا من اختيار أطرافه الخارجية الأقل صلابةً فقط.

٧. التدريع مهم حول المحركات ومصادر الضوضاء الأخرى

قد تحتوي المنصات الروبوتية على محركات ومحركات كهربائية ودوائر إلكترونية قادرة على التبديل وكاميرات وأنظمة كهربائية أخرى.

وقد تُنشئ هذه المكونات بيئة كهرومغناطيسية يجب أخذها في الاعتبار عند توجيه الإشارات الحساسة.

يمكن لهياكل الميكرو-كواكسيال أن توفر تدريعًا فرديًّا أو جماعيًّا حول مسارات الإشارات.

IF عندما تمر إشارات الكاميرا أو المستشعرات الحساسة بالقرب من المحركات أو الدوائر الإلكترونية القادرة على التبديل، ثم يجب تقييم التدريع والتوجيه معًا، لأن فإن البيئة الكهرومغناطيسية للكابل تعتمد على كلٍّ من تركيبه وموقعه داخل الروبوت.

تشمل طرق التدريع الممكنة:

• درع كواكسيال فردي
• تدريع جماعي
• تغليف عام
• تدريع مدمج

يجب اختيار النهج المناسب وفقًا لمتطلبات الإشارة والمنظومة.

8. دمج الموصل جزءٌ من تصميم الكابل الخفيف الوزن

قد يكون الكابل نفسه صغيرًا جدًّا، بينما يشغل التجميع النهائي مساحة كبيرة نسبيًّا بسبب موصله أو جهاز تخفيف الشد المُطبَّق عليه.

بالنسبة لتجميع روبوتي مدمج، ينبغي على مهندسي الشركات المصنِّعة الأصلية أن يأخذوا في الاعتبار ما يلي:

• حجم الموصل
• المسافة بين التلامسات
• اتجاه خروج الكابل
• درجات التوتر
• أبعاد الغلاف الخارجي المحقون
• منطقة الانتقال بين الكابل والموصل
• ثبات الموصل

IF يخرج الكابل من مفصل روبوتي متحرك مباشرةً بجانب الموصل، ثم ويجب تصميم اتجاه الموصل وجهاز تخفيف الشد معًا مع الكابل، لأن وبالتالي قد تصبح منطقة الانتقال مركز تركُّز للإجهاد الميكانيكي.

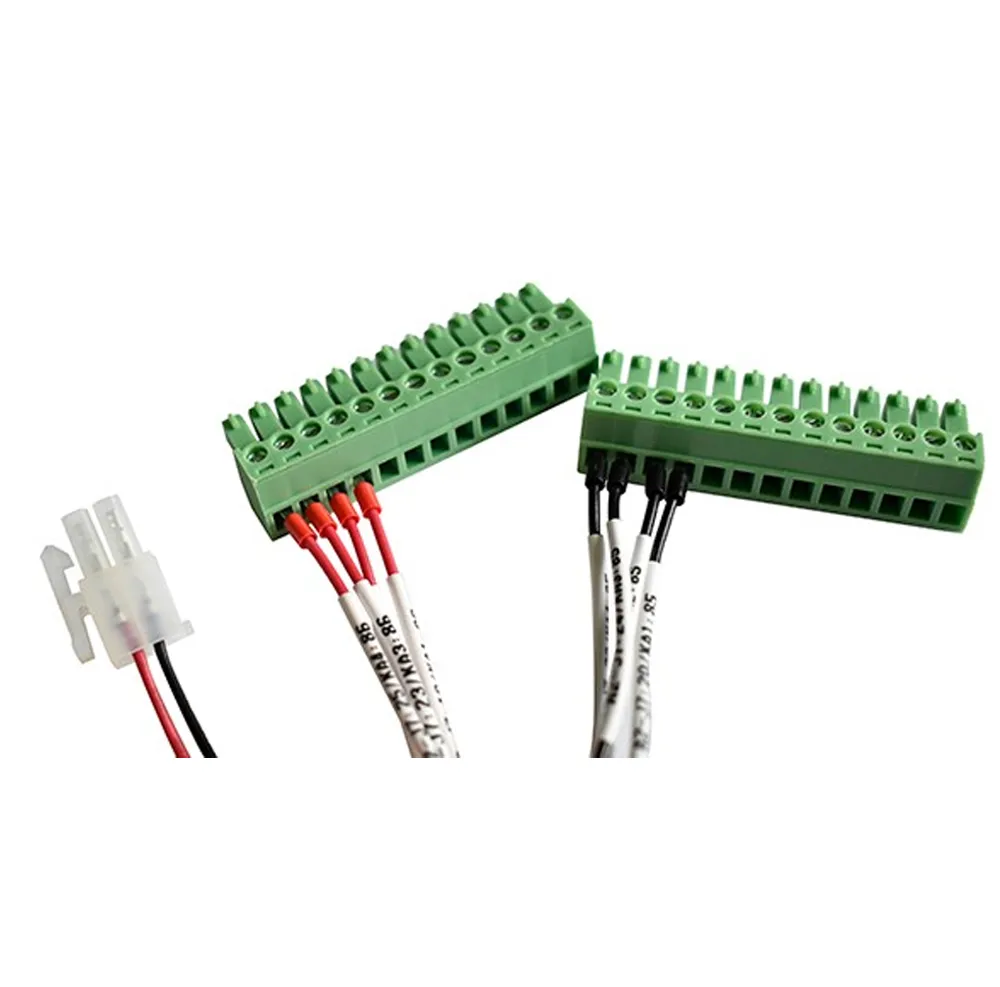

يمكن لشركة هوتين دمج موصلات ومكونات واجهة أخرى محددة من قِبل العميل في تجميع كابل جاهز وفقًا لمخططات العميل وقوائم المواد (BOMs) وأرقام الأجزاء ومتطلبات التجميع.

يجب تقييم وزن الكابل مع كثافة التوجيه معًا

قد يكون الكابل خفيف الوزن، ومع ذلك لا يزال غير مناسب إذا احتاج إلى عدد كبير جدًّا من الكابلات المنفصلة.

على سبيل المثال:

الكثير من الكابلات التقليدية → عزل فردي إضافي + دروع إضافية + هياكل حماية إضافية + حجم توجيه أكبر

مقابل:

تجميع كواكسي صغير عالي الكثافة → توجيه إشارات مدمج ومكثّف

IF ويحتوي النظام الروبوتي على العديد من قنوات الإشارة، ثم وينبغي تضمين كثافة القنوات في تقييم الوزن والمساحة، لأن والمعيار ذي الصلة هو تجميع الكابل الكامل بدلًا من وزن موصل واحد.

هذا يكتسب أهمية خاصةً في وحدات الرؤية الروبوتية والآليات المتحركة المدمجة.

١٠. يجب أن تستند عملية اختيار كابلات الروبوتات إلى التطبيق الفعلي.

تختلف المتطلبات المفروضة على الكابل باختلاف أنظمة الروبوتات.

IF يعمل الكابل داخل آلية كاميرا أو مستشعر متحركة، ثم ويجب إيلاء اهتمامٍ أكبر للمرونة الديناميكية وانتقال الموصلات، لأن ويتعرَّض الكابل لحركة ميكانيكية مستمرة.

لتطبيقات الطائرات المُسيَّرة والروبوتات، راجع منتجات هوتين طائرات مسيرة وروبوتات حل.

١١. يجب أن تُعيد اختبارات النموذج الأولي الحركة الفعلية

وينبغي أن يمثِّل برنامج التحقق من النموذج الأولي المفيد التركيب الروبوتي الفعلي بدلًا من اختبار الكابل بشكل منعزل.

ومن الاختبارات المحتملة ما يلي:

IF يتم تركيب الكابل داخل مفصل متحرك، ثم يجب أن تعكس اختبارات النموذج الأولي نصف القطر الفعلي للانحناء، واتجاه الحركة، وظروف التوجيه عند الإمكان، لأن وتلك الظروف تحدد الإجهادات التي تتعرض لها التجميعات النهائية.

١٢. متطلبات طلب العروض من الشركات المصنعة الأصلية لكابلات الروبوتات خفيفة الوزن

قبل طلب عرض أسعار، يجب على الشركات المصنعة الأصلية للروبوتات تزويدنا بما يلي:

IF تم تحديد الموصل مسبقًا. ثم قدِّم رقم الجزء الدقيق للموصل والرسم البياني الخاص به. لأن تؤثر هندسة الموصل في إعداد الكابل، وتوصيله، وتوجيهه، وتخفيف الإجهاد عنه.

يمكن دمج المكونات المحددة من قِبل العميل في التجميع النهائي.

في مشاريع شركات تصنيع الروبوتات (OEM)، ليس من الضروري أن يكون الموصل منتجًا قياسيًّا من شركة هوتن.

يمكن للعملاء تحديد ما يلي:

• وصلة
• FPC
• الـ PCB
• هيكل
• مكون التحميل
• طول الكابل
• توزيع الوصلات
• الهيكل الميكانيكي

تتمثل القدرة التصنيعية الأساسية لشركة هوتين في الأسلاك الإلكترونية الدقيقة وكابلات التوصيل المحورية الدقيقة. وبعد ذلك، يمكن معالجة منتجات الكابلات هذه ودمجها مع المكونات المحددة من قِبل العميل في تجميع نهائي.

وتتمثل تدفُّق الإنتاج النموذجي في ما يلي:

تصنيع الأسلاك الدقيقة → تركيب كابلات الميكرو-كوаксيلية → القص/التنظيف → إنهاء التوصيلات → التغليف الواقي/تثبيت مقاومة الشد → دمج لوحة الدوائر المرنة (FPC) أو لوحة الدوائر المطبوعة (PCB) أو الغلاف → الفحص → التجميع النهائي لكابلات.

IF إذا كان مصنع الروبوتات قد وافق مسبقًا على موصلٍ أو واجهةٍ معينةٍ، ثم فينبغي أن يبني المورِّد حلوله حول تلك الواجهة المُعرَّفة. لأن وغالبًا ما تتحدد عملية اختيار الموصلات استنادًا إلى البنية الميكانيكية والكهربائية الحالية للروبوت.

١٤. من النموذج الأولي إلى الإنتاج: يكتسب الاتساق في العمليات أهميةً بالغة.

قد تمر كابلات الروبوتات الخفيفة الوزن بعدة مراحل، منها:

عينة هندسية → نموذج أولي → اعتماد واختبار → إنتاج تجريبي → إنتاج جماعي.

ويجب الحفاظ على التصميم المعتمد دون تغيير في كل مرحلة من هذه المراحل.

قد تشمل معايير الإنتاج المهمة:

• أبعاد الموصل
• هندسة العازل
• قطر الكابل
• الحماية من الإشارات الخارجية
• القطع والتقشير
• الإنهاء
• محاذاة الموصلات
• درجات التوتر
• اختبار الكهرباء

IF يدخل الكابل مرحلة الإنتاج الطويلة، ثم يجب إنشاء أنظمة للتحكم في العمليات وإدارة التغييرات الهندسية قبل بدء التصنيع الضخم، لأن يمكن أن يؤثر التباين في الإنتاج على كلٍّ من التوصيف الميكانيكي وأداء الإشارات.

١٥. قائمة فحص عملية لاختيار كابلات الشركات المصنعة للمعدات الأصلية الروبوتية

قبل اعتماد تجميع كابل دقيق متماسك لمشروع روبوتي، راجع ما يلي:

الهدف العملي ليس ببساطة اختيار أصغر كابل.

بل هو تطوير تجميع كابل خفيف الوزن، عالي الكثافة، وموثوق ميكانيكيًّا، يتناسب مع البنية الكهربائية والميكانيكية للروبوت .
