عملية التصنيع الكامنة وراء تجميعات كابلات الميكرو-كواكسيال

تجميع كابلات الميكرو كوакс هو البطل الخفي في عالم الواقع المعزز/الواقع الافتراضي والطائرات المُسيرة الصناعية، وتكنولوجيات الرعاية الصحية، التي تتغير بسرعة. وهذه الأجزاء الصغيرة لكنها قوية تؤدي مهمة توفير إشارات التردد العالي بأقل خسائر ممكنة، وهي متطلبٌ آخر من متطلبات الإلكترونيات الحديثة الذي لا يمكن التنازل عنه.

لقد كنا نعمل على إتقان هذه الفنون المعقدة في شركة هوتين للإلكترونيات، التي تأسست عام ٢٠١٨ ومقرها في شرق الصين. وبصفتنا شركة مركزية تعتمد على البحث والتطوير، ومتخصصة في تكنولوجيا الكابلات الكوаксية فائقة الدقة، فإننا نطور أكثر من ٣٠٠ منتج جديد كابل المواصفات كل سنة من ورشة العمل الخاصة بنا التي تبلغ مساحتها ١٠٠٠٠ متر مربع. ومع ذلك، ما الذي يحوّل المواد الأولية إلى تجميع كابلات عالي الأداء؟ إنه اتحاد بين الآلات المتقدمة، والرقابة الصارمة على الجودة، والخبرة الهندسية المخصصة.

هذه نظرة خلف الكواليس على طريقة تصنيع مجموعات الكابلات الميكروية المحورية.

ما هي الخطوات الرئيسية في تصنيع تجميعات الكابلات الميكروية المحورية؟

إجابة مباشرة

تُصنَّع تجميعات الكابلات الميكروية المحورية عبر سلسلة مُتحكَّمٍ بها من العمليات تشمل: معالجة الأسلاك الدقيقة، والعزل، والبناء المحوري، والدرع، وتغليف الغلاف الخارجي، والقص والتقشير الدقيقين، والتجهيز الطرفي، والتفتيش النهائي .

والنقطة الجوهرية هي أن تصنيع التجميع المحوري الميكروي ليس مجرَّد نسخة أصغر من إنتاج الكابلات المحورية التقليدية. ومع انخفاض قطر الكابل وحجم الموصل، تصبح السيطرة على الأبعاد، وثبات المواد، والهندسة المحورية، والدرع، ودقة التجهيز الطرفي، والتفتيش أموراً بالغة الأهمية .

وتتضمن تسلسل التصنيع النموذجي ما يلي:

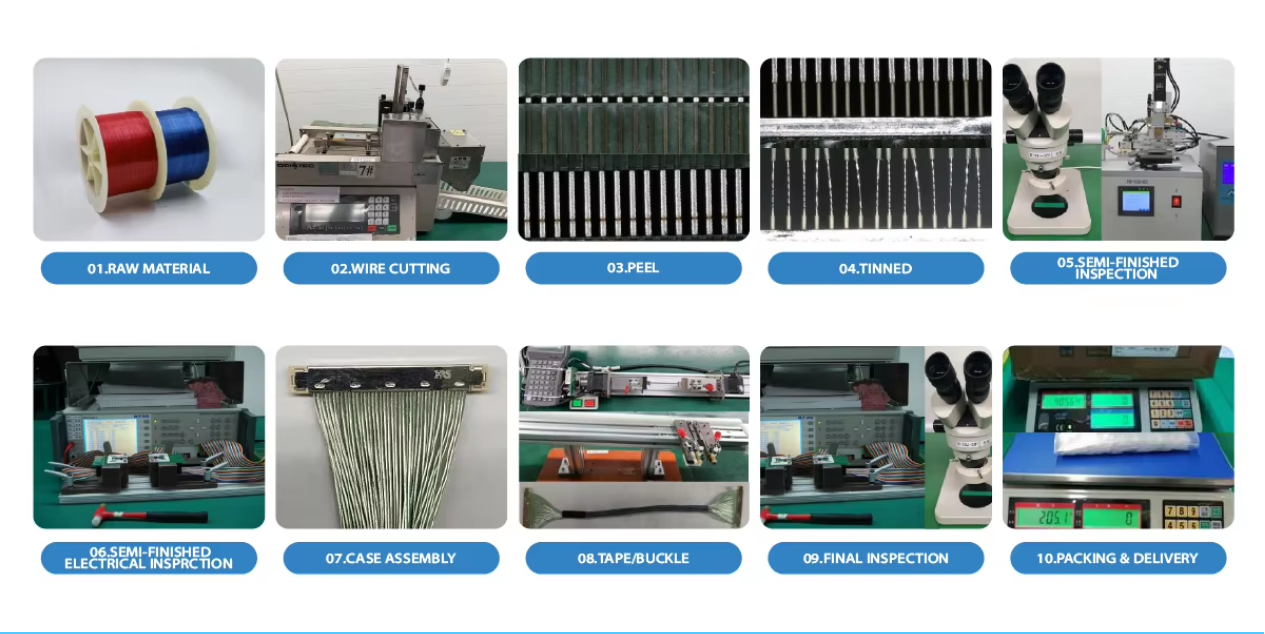

تحضير الأسلاك الدقيقة → العزل → البناء المحوري → الدرع → تغليف الغلاف الخارجي → القص والتقشير → التجهيز الطرفي → الاختبارات الكهربائية والميكانيكية

للمشاريع المخصصة للعملاء (OEM) التي تتطلب تجميعات أسلاك دقيقة وتجميعات كواكسيالية دقيقة جدًّا، راجع شركة HOTTEN كابل شعاعي مصغّر و وحدة كابل ميكرو-Coaxial حلول.

الخطوة ١: اختيار المواد وسحب السلك

يبدأ التصنيع بالمواد الأولية، والتي تكون عادةً موصلات نحاسية أو سبائك نحاسية. ولأن كابلات الميكرو كوакс غالبًا ما يكون قطر الموصلات فيها بترتيب الميكرونات، لذا فإن الدقة العالية هي العامل الأهم. وفي شركة هوتن، يبدأ الأمر بسحب السلك، وفي هذه العملية، يُسحب السلك الخام عبر سلسلة من القوالب للوصول إلى السماكة المطلوبة. وأي خطأ بمقدار ٠٫٠٠١ مم يمكن أن يؤثر على اتساق المعاوقة. وهذه الخطوة تشكّل الأساس لسلامة الإشارة، وهي مسألة جوهرية في الاستخدامات الطبية والصناعية لدينا.

الخطوة الثانية: البثق والعزل

عندما يكون الموصل جاهزاً، يجب عزل هذا الموصول لتجنب تسرب الإشارات. هذا هو المكان الذي تتدخل فيه مواد مثل FEP، PFA، أو ETFE. يتم وضع طبقة العزل مع أجهزة طحن عالية الدقة مع تساهلات تركيزية تتوافق مع المعايير الصناعية أو تتجاوزها. في حالة كابلات هوائية فائقة الدقة ، فإن تكافل هذا الطلاء الكهربائي مهم جداً - القدرة وسرعة الإشارة تعتمدان عليه مباشرةً.

الخطوة 3: الحياكة والدرع

التشويش الكهرومغناطيسي (EMC) هو عدو لا مفر منه في عصر شبكات الجيل الخامس (5G) ونقل الفيديو عالي الجودة. وتُستخدم في تجميعاتنا الميكروية من الكابلات المحورية دروع متعددة الطبقات، وغالبًا ما تكون على هيئة أشرطة رقيقة من الألومنيوم مُلتفة مع شبكات معدنية منسوجة. ويتطلب ذلك آلات نسج خاصة قادرة على التعامل مع خيوط دقيقة كخصلات الشعر البشري. ويَعمل أكثر من ٤٠ جهاز إنتاج على مدار ٢٤ ساعة يوميًّا في مصنع هوتن لضمان تغطية درعية كثيفة ومرنة — وهي توازنٌ ضروري عند الاستخدامات الديناميكية مثل منصات التثبيت الدوارة للطائرات المسيرة (Drone Gimbals) أو الروبوتات الجراحية.

الخطوة ٤: تغليف الغلاف الخارجي

الغلاف الخارجي يحمي الكابل. وتشمل خيارات المواد التي نستخدمها البولي يوريثان أو كلوريد البوليفينيل (PVC)، وذلك حسب نوع التطبيق. وفي حالة المناظير الطبية، يجب أن يكون الغلاف قابلاً للتعقيم وموافقاً حيوياً. أما في حالة الطائرات المُسيرة الصناعية، فيجب أن يتحمل التآكل ودرجات الحرارة العالية. ويتم ترسيب هذه الطبقة دون إلحاق أي ضرر بالبنية السطحية الداخلية الدقيقة، وذلك من خلال معايرة خطوط البثق الخاصة بنا. وهذه العملية ليست بثقاً بالمعنى التقليدي؛ بل هي هندسة دقيقة.

الخطوة 5: القص والتقشير

وتلي ذلك إحدى أكثر المراحل حساسيةً. ولا يمكن قص كابلات الميكرو-كواكسيال باستخدام الشفرات العادية كما هو الحال في الأسلاك التقليدية. فخطر خدش الموصل المركزي أو مقاطعة الدرع مرتفعٌ جداً. ولذلك نستخدم أنظمة قص تعتمد على الليزر وأنظمة تقشير تعتمد على المقاومة، والتي تقوم بإزالة طبقات العزل بدقة جراحية. وعادةً ما تكون هذه الخطوة هي الفارق بين اتصالٍ يعمل بكفاءة وبين اتصالٍ يتسبب في انعكاس الإشارة.

الخطوة 6: التوصيل وتثبيت الموصلات

ومجموعة الكابلات تكون جيدة بقدر جودة وصلاتها. ولدينا فنيون وآلات آلية تتعاون لتركيب موصلات دقيقة جدًا، مثل موصلات I-PEX أو Hirose أو حتى تصاميم مخصصة. وهذه عملية لحام أو لحام بالليزر تُنفَّذ تحت التكبير. وفي حالة مجسات الموجات فوق الصوتية الطبية، يجب إنجازها بحيث تكون خسارة الإشارة مساوية للصفر. أما في حالة سماعات الواقع المعزز/الواقع الافتراضي (AR/VR)، فيجب أن تضمن نقل البيانات عالي السرعة دون تأخير.

الخطوة 7: الاختبار الوظيفي بنسبة 100%

الجودة ليست مجرد بوابة دخول في شركة هوتن؛ بل هي ثقافة راسخة. وتتم عملية اختبار كل مجموعة من المجموعات بدقةٍ عالية، وتشمل ما يلي:

اختبار الاستمرارية واختبار الجهد العالي (Hi-Pot) للتأكد من السلامة الكهربائية.

اختبار المعاوقة ونسبة الموجة الراكدة إلى الموجة الساقطة (VSWR) للتحقق من كفاءة انتقال الإشارات.

اختبار قوة السحب واختبار عمر الانثناء لتكرار الاختبارات الميكانيكية التي تحدث في الاستخدام الفعلي.

الفحص البصري باستخدام أجهزة بصرية آلية.

وبما أن طاقتها الإنتاجية تتجاوز ١٤٤ مليون متر سنويًّا، فإن هذا المستوى من التدقيق يتطلب اتباع عمليات عمل قياسية وموقفًا لا يتسامح مع أي عيوب، حتى العيوب الصفرية.

العنصر البشري: البحث والتطوير كعمود فقري

ولا يمكن لعملياتنا أن تُذكر دون الإشارة إلى المهندسين الذين يحققونها. ويتعاون فريق البحث والتطوير لدينا تعاونًا تامًّا مع العملاء في مرحلة التصميم حتى التصنيع، حيث نقدِّم أكثر من ٣٠٠ مواصفة جديدة لكابلات سنويًّا. فقد تكون هذه المواصفات رقم مقاومة مخصصة لطائرة درون عسكرية، أو نصف قطر انحناء مصغَّر لكاثيتر عصبي وعائي، لكن ما يميِّزنا هو قدرتنا على إنجاز النماذج الأولية بسرعة وبمقاييس كبيرة، مما يحوِّل الفكرة الجيدة إلى نظام صناعي أو طبي مستقر.

الخاتمة: من ورشة عملنا إلى العالم أجمع

في شركة هوتن للإلكترونيات، لا ننظر إلى تجميعات الكابلات الميكروية المحورية على أنها مكونات نظام فحسب، بل كمحركات أساسية للابتكار. سواء كانت إشارات عالية التردد تُمرَّر عبر الجزء الداخلي لجهاز التصوير بالرنين المغناطيسي (MRI)، أو كانت توفر فيديوًّا واضحًا تمامًا لسماعة الواقع الافتراضي (VR)، فإن آلاف الساعات من الهندسة المتقنة تُستثمر في تصنيعها.

وفي طريقنا لنصبح أحد أفضل المورِّدين العالميين، يظل شعارنا ثابتًا: الجودة والسلامة ليستا موضوعين للنقاش؛ بل هما جزءٌ لا يتجزأ من حمضنا النووي التصنيعي.

عندما تبحث عن شريكٍ قادرٍ على إنتاج تجميعات كابلات دقيقة تلبي احتياجاتك الخاصة — سواءً كانت نموذجًا أوليًّا أو إنتاجًا جماعيًّا — فحينها ينبغي أن نبدأ الحوار. ففي هوتن، هناك اتصالٌ بكل معنى الكلمة.

الأسئلة الشائعة

١. كيف تُصنَّع تجميعات الكابلات الميكروية المحورية؟
تصنَّع تجميعات الكابلات الميكروية المحورية عادةً عبر عدة مراحل، تشمل تحضير الموصل، سحب السلك، بثق العزل، التغليف الدرعي، التغليف الخارجي، القص والتقشير، التوصيل النهائي للموصل، واختبار الأداء الكهربائي والميكانيكي النهائي.

٢. ما هي المواد التي تُستخدم عادةً في الكابلات الميكروية المحورية؟
تشمل المواد الشائعة الموصلات النحاسية أو سبائك النحاس، والعوازل من مادة الـFEP أو الـPFA أو الـETFE، ومواد التغليف المعدني للدرع، ومواد الغلاف الخاصة بالتطبيق.

٣. لماذا تكتسب الدقة في التصنيع أهميةً بالغةً لكابلات التجميع الميكروية المحورية؟
يمكن أن تؤثر التغيرات الصغيرة في الأبعاد على المقاومة المميزة والسعة ونقل الإشارات والأداء الميكانيكي. ولذلك، فإن التحكم الدقيق في أبعاد الموصل والعازل وهيكل الدرع يكتسب أهميةً كبرى في التطبيقات ذات الترددات العالية.

٤. كيف تُختبر كابلات التجميع الميكروية المحورية؟
قد تشمل الاختبارات، حسب نوع التطبيق، اختبار الاستمرارية واختبار الجهد العالي (Hi-Pot) والمقاومة المميزة ونسبة الموجة الراكدة (VSWR) وقوة السحب ومتانة الانحناء والفحص البصري.

٥. هل يمكن تخصيص كابلات التجميع الميكروية المحورية؟
نعم. وتشمل التخصيصات المحتملة مقاس الموصل وقطر الكابل والمقاومة المميزة ونوع العازل وهيكل الدرع ونوع الموصل وطول الكابل وتكوين الطرفية.

٦. هل يمكن لشركة هوتن تصنيع نماذج أولية وكذلك كميات إنتاج؟
نعم. تدعم هوتن تطوير الكابلات المخصصة بدءًا من العينات الهندسية والنماذج الأولية وصولًا إلى التصنيع بكميات إنتاجية.
