تكرار التلعثم في الإرسال عالي التردد؟ تساعدك الكابلات الرغوية على وداع مخاوف تدهور الإشارة

أولاً: لماذا يحدث التلعثم؟ — تدهور إشارة زائد

في سيناريوهات مثل نقل البيانات عالية السرعة، وإرجاع إشارة الصورة، واستحواذ الصوت، والتصوير الطبي، ونقل صور الطائرات المُسيرة، والاتصالات عالية التردد، فإن التلعثم في الإشارة، وتأخر الصورة، وعدم توافق الصوت، وعدم استقرار البيانات تعد من أكثر المشكلات شيوعًا. وواحدة من الأسباب الأساسية وراء هذه الظواهر هو تدهور الإشارة.

مقارنة بين كابل العازل الصلب وكابل العازل المُ espوم

في البيئات عالية التردد، تعتمد استقرارية نقل الإشارة إلى حد كبير على ثابت العزل للمادة العازلة. فكلما زاد ثابت العزل، زادت سرعة فقدان الإشارة داخل المادة؛ وكلما قل ثابت العزل، قلت درجة التوهين، وظلت الإشارة أكثر اكتمالاً.

ثانياً: المواد منخفضة العزل الشائعة الاستخدام في الصناعة: PFA

من بين العديد من المواد العازلة، تُعد مادة PFA، بفضل ثابت عزلها المنخفض الذي يبلغ حوالي 2.1، واستقرارتها الممتازة عند الترددات العالية، ومقاومتها للحرارة، المادة الرئيسية المعترف بها في الصناعة لكابلات التردد العالي، وتُستخدم على نطاق واسع في كابلات التردد اللاسلكي (RF)، وكابلات البيانات عالية السرعة، وكابلات التصوير الطبي، وكابلات نقل الصور.

ثالثًا: رغوي كابل تقنية تعتمد على مادة الـPFA

لتحقيق توهين إشارة أقل حتى، يمكن استخدام الترغية الفيزيائية في مادة الـPFA. رغوي الكابلات تستخدم عملية بثق حقن النيتروجين لتشكيل خلايا كروية مغلقة (٠٫٠٠٦–٠٫٠٣٣ مم) داخل طبقة العزل. وتقلل هذه الهياكل المجهرية المسامية من ثابت العزل الناتج بشكل إضافي. كابل ويمنع الهيكل الكثيف والموحد والمستقر مشاكل التشوه في مواد العزل التقليدية، كما يقلل من الوزن ويزيد المرونة ويحسّن أداء فقدان الإشارات عالية التردد.

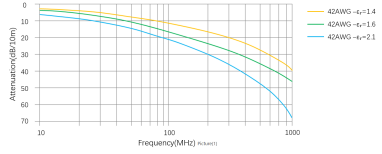

حاليًا، تبلغ درجة التفجير في مادة PFA المتاحة تجاريًا عادةً ما بين 45٪ و55٪، مما يقلل ثابت العزل الكهربائي إلى حوالي 1.4 ويقلل من تخفيف الإشارة (انظر الشكل 1 أدناه). ويساعد ذلك في نقل بيانات فائق السرعة مع تشويه ضئيل جدًا، ويضمن سلامة الإشارة في التطبيقات عالية التردد. وفي الوقت نفسه، تضمن خصائصها الذاتية للتغليف التصاقًا جيدًا بين طبقة العزل والموصل، مما يقلل من الخسارة الانعكاسية.

رابعًا. مزايا الأداء لكابلات الرغوة

١. انخفاض معامل العزل الكهربائي → انخفاض التوهين، وتحسين كبير في سلامة الإشارة

٢. طبقة عازلة أخف وزنًا → هيكل أكثر مرونة، مناسب للكابلات الدقيقة متعددة النوى والكابلات الصغيرة جدًا

٣. هيكل رغوي ميكروني مغلق المسام → إعاقة أكثر استقرارًا، وفقدان عاكس أقل

٤. هامش نطاق ترددي أعلى → مناسب للإرسال على مسافات طويلة وبسرعات فائقة

خامسًا. قدرات تصنيع شركة HottenCable: الإنتاج الضخم لكابلات المحورية الفائقة الدقة بمقاسات 40–46AWG

بالاستفادة من المواد الرغوية وتكنولوجيا البثق الرغوي الناضجة، نجحت HottenCable في تحقيق إنتاج مستقر وضخم لكابلات محورية فائقة الدقة بمقاسات 40AWG إلى 46AWG.

حاليًا، تُستخدم هذه الكابلات بشكل رئيسي في كابلات التصوير بالسونار الطبي، مثل كابلات السونار ذات 132 نواة. توضح الصورة أدناه كابل سونار ومقطعه العرضي:

توفر Hotten Cable أيضًا كابلات RF منخفضة الفقد، وحزم كابلات تماسية فائقة الدقة، وحزم ذات مقاومة موجّهة، وكابلات تصوير طبية متعددة النوى، وحلول نقل عالية السرعة مخصصة أخرى.

الأسئلة الشائعة

السؤال ١: ما هو الكابل الرغوي؟

ج: الكابل الرغوي يستخدم طبقة عزل عازلة ذات بنية رغوية بين الموصل والدرع. وهذه البنية تقلل من ثابت العزل الفعّال وتحسّن أداء انتقال الإشارات عالية التردد.

السؤال ٢: لماذا تقلل الكابلات الرغوية من تضعيف الإشارة؟

ج: تقلل الكابلات الرغوية من التضعيف عبر خفض فقدان العزل وتخفيض الطاقة الكهربائية الممتصة بواسطة مادة العزل أثناء انتقال الإشارات عالية التردد.

السؤال ٣: هل الكابلات الرغوية أفضل من الكابلات ذات العزل الصلب؟

ج: تُفضَّل الكابلات المُ espuma عادةً في التطبيقات عالية التردد ومنخفضة الفقد، بينما قد تكون الكابلات ذات العازل الصلب مناسبةً للتطبيقات التي تتطلب تصنيعًا أبسط وقوة ميكانيكية أعلى.

السؤال ٤: ما التطبيقات التي تتطلب كابلات محورية منخفضة التوهين؟

ج: تُستخدم الكابلات المحورية منخفضة التوهين بشكل شائع في أنظمة الاتصالات الراديوية الترددية، ومعدات نقل البيانات عالية السرعة، وأنظمة التصوير الطبي، والأجهزة الإلكترونية الدقيقة.

السؤال ٥: كيف يؤثر العازل على أداء انتقال الإشارة في الكابل؟

ج: تؤثر المواد العازلة في سرعة انتشار الإشارة، واستقرار المعاوقة، وفقدان الإشارة أثناء الانتقال. ويُعد اختيار هيكل العازل المناسب أمرًا بالغ الأهمية للحفاظ على الأداء عند الترددات العالية.

السؤال ٦: هل يمكن تخصيص هياكل الكابلات المُ espuma؟

ج: نعم. ويمكن لمصنّعي الكابلات تخصيص المواد العازلة، وأحجام الموصلات، وهيكل التغليف الواقي، وأبعاد الكابل وفقًا لمتطلبات مثل نطاق التردد، وأداء التوهين، والبيئة التشغيلية.
