هوتين كابل متخصص في تخصيص الكابلات عالية السرعة من نوع TPE لنقل البيانات USB 4 لكابل Type C

نظرة عامة على المنتج

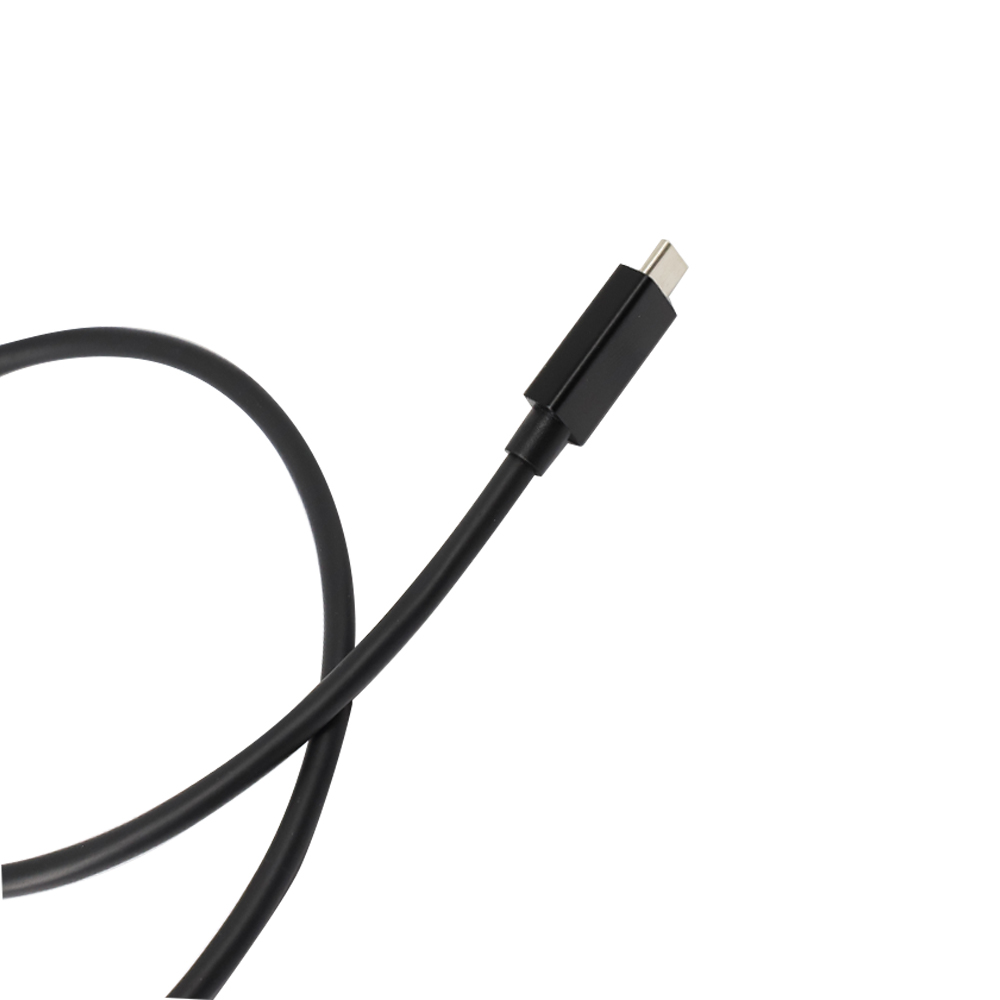

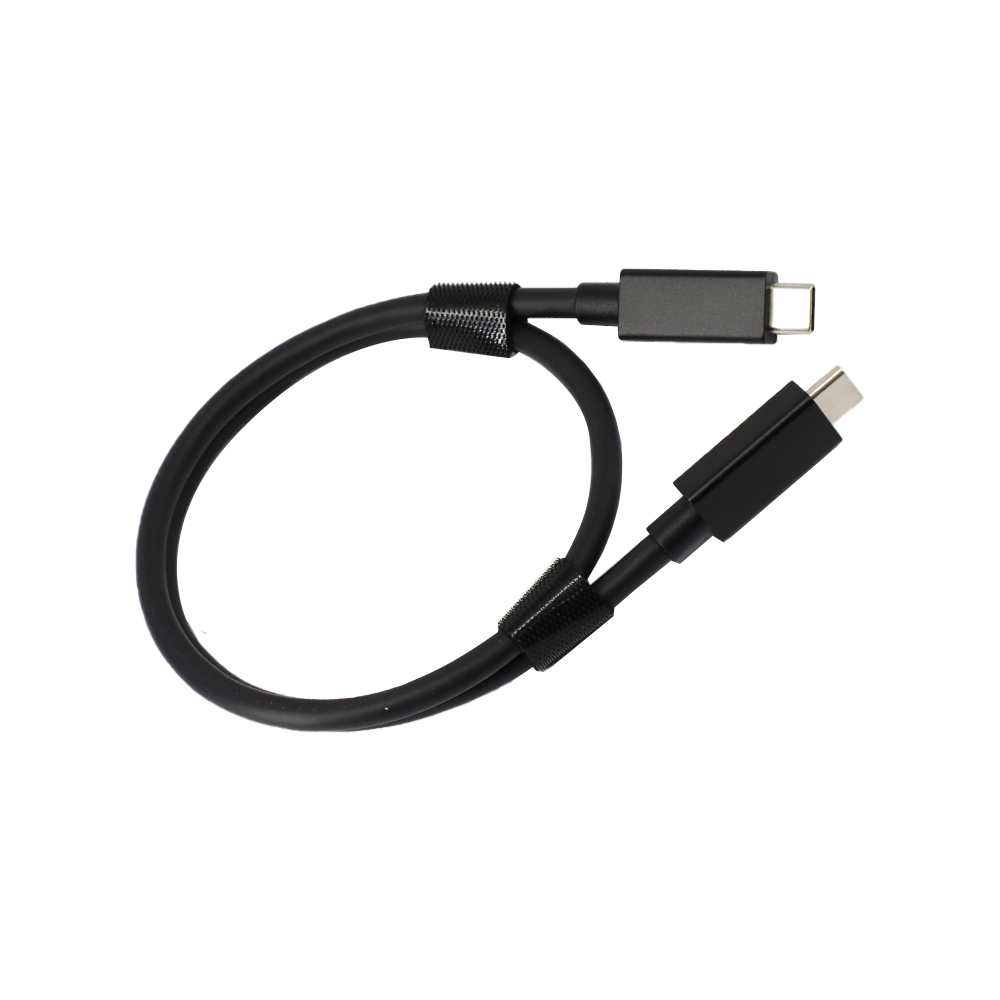

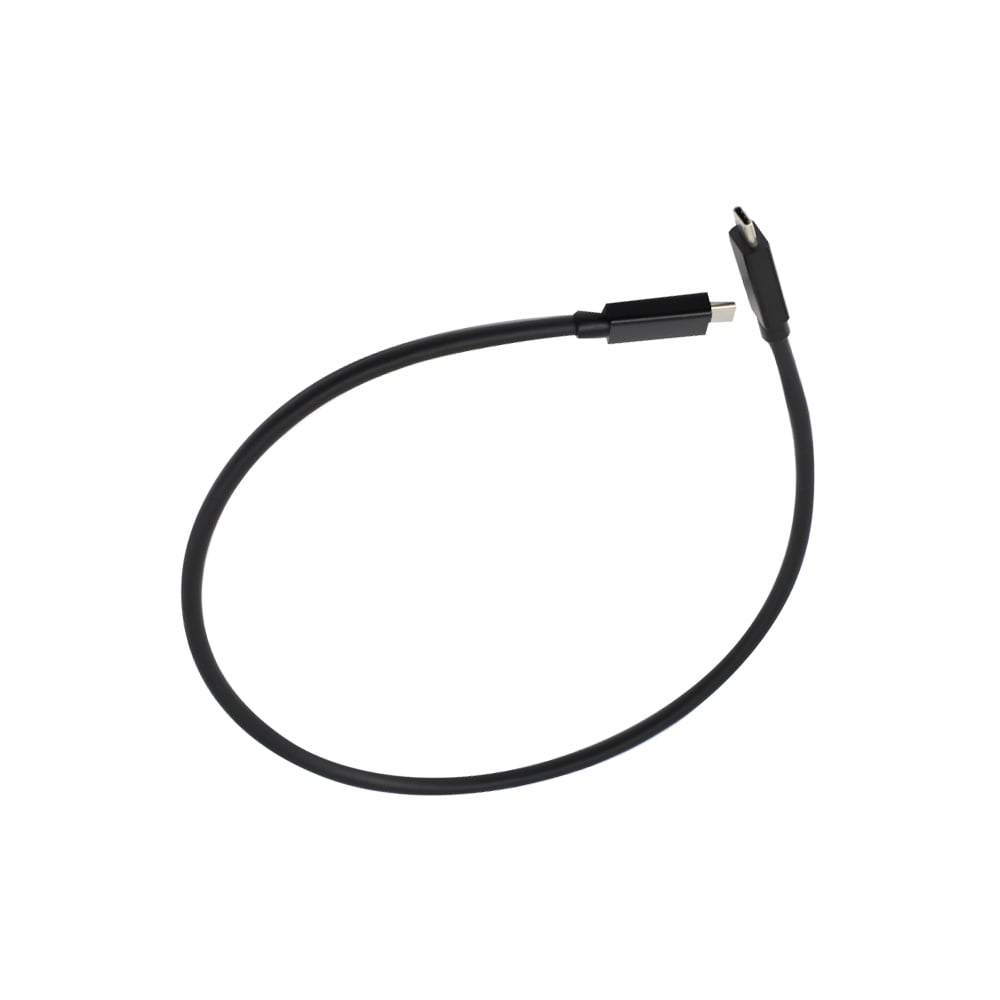

كابل مخصّص من مادة تي بي إي ونوع يو إس بي ٤ وسي لنقل البيانات عالي السرعة

توفر شركة هوتن حلولاً مخصصة لكابلات يو إس بي ٤ وسي، تتميّز بقدرتها على نقل البيانات عالي السرعة، وتصميم غلافها الخارجي المرن من مادة تي بي إي، وأداء إشارتها الموثوق.

صمّم هذا الكابل ليُستخدم في التطبيقات الإلكترونية المتقدمة، ويجمع بين هياكل الموصلات المُحسَّنة، وتكنولوجيا التغليف الواقي، وخيارات المواد المخصصة لتلبية متطلبات مختلف مصنّعي المعدات الأصلية.

تدعم شركة هوتن التخصيص الكامل لكابلات يو إس بي ٤، بدءاً من اختيار المواد وتصميم الهيكل ووصولاً إلى الإنتاج الضخم.

الميزات الرئيسية

حل كابل يو إس بي ٤ عالي الأداء من مادة تي بي إي

نقل البيانات عالي السرعة

مصممة لـ:

• اتصال عالي العرض الترددي
• نقل إشارة مستقر
• اتصال إلكتروني موثوق

تصميم غلاف خارجي مرن من مادة تي بي إي

يوفّر الغلاف الخارجي من مادة تي بي إي:

• مرونة أفضل
• التعامل المريح
• تحسين المتانة الميكانيكية

هيكل درع متقدم

يدعم:

• تقليل التداخل الكهرومغناطيسي
• حماية الإشارة
• استقرار انتقال التردد العالي

هيكل كابل مخصص

التخصيص المتاح:

• طول الكابل
• مقياس الأسلاك
• نوع الموصل
• مادة الغلاف
• هيكل التغليف الواقي

القدرة على التصنيع حسب مواصفات المصنّعين الأصليين (OEM)

يدعم هوتين:

• تطوير النماذج الأولية
• تخصيص هندسي
• الإنتاج الضخم

هيكل الكابل

تصنيع كابلات يو إس بي ٤ المخصصة

موصل

الخيارات:

• النحاس المصفوف بالفضة
• نحاس مطلي بالقصدير
• النحاس المطلي بالفضة
• سبائك النحاس المطلي بالقصدير

العزل

الخيارات:

• PTFE
• eptfe
• إطار العمل
• PFA

درع

الخيارات:

• نحاس مطلي بالقصدير
• النحاس المصفوف بالفضة
• نحاس/بولي إيثيلين تيريفثاليت
• ألومنيوم/بولي إيثيلين تيريفثاليت

سترة

الخيارات:

• TPE
• TPU
• PVC
• سيليكون
• PFA
• إطار العمل

التطبيقات

تطبيقات كابلات يو إس بي ٤

يناسب:

أجهزة الحاسوب عالية الأداء

أنظمة العرض

📱 الإلكترونيات الذكية

أجهزة الألعاب الإلكترونية

معدات الكاميرات

الأجهزة الذكية

خيارات التخصيص

خدمة كابل يو إس بي ٤ الأصلي

تدعم شركة هوتين ما يلي:

✔ تخصيص غلاف من مادة تي بي إي

✔ تخصيص طول الكابل

اختيار الموصلات

✔ تحسين التغليف الواقي

تحسين الأداء الكهربائي

✔ عينات أولية

✔ الإنتاج الضخم

اعتبارات الهندسة والمشتريات

ما الذي يجب أن يأخذه المهندسون في الاعتبار عند اختيار كابل يو إس بي ٤ من النوع سي

كابل يو إس بي ٤ من النوع سي هو وسيلة اتصال بيانات عالية السرعة تُستخدم بين الأجهزة الإلكترونية المتوافقة، حيث إن سلامة الإشارة، والتحصين، وتركيب الموصلات، وتوافق الموصلات، وطول الكابل، والمرونة، والموثوقية الميكانيكية تؤثر جميعها في التصميم النهائي للكابل.

وبالنسبة لتطبيقات المصنّعين الأصليين (OEM)، ينبغي تقييم الكابل بوصفه نظام اتصال متكامل، لا استنادًا فقط إلى ملصق يو إس بي ٤ أو النوع سي. ويجب تحديد أداء النقل المطلوب، وتكوين الموصلات، وهيكل الكابل، والمتطلبات الميكانيكية قبل الإنتاج.

متطلبات الهندسة الأساسية

اعتبارات سلامة الإشارة عالية السرعة

في تطبيقات كابل يو إس بي ٤، يجب اعتبار الكابل مسار انتقال عالي السرعة متكامل.

قد يحتاج المهندسون إلى تقييم ما يلي:

• بناء الموصل

• خصائص العزل

• هيكل التغليف الواقي

• طول الكابل

• جودة الموصول

• اتساق التوصيل

• توصيل الكابلات الداخلية

• الظروف الميكانيكية للانحناء

إن أي تغيير في جزءٍ ما من تركيب الكابل قد يؤثر في سلوك الانتقال الكلي، لذا يجب تقييم التجميع الكامل وفق متطلبات العميل.

التدابير المتعلقة بالتحصين والتشويش الكهرومغناطيسي

توفر تشكيلة منتجات هوتين الحالية خيارات متعددة للدرع، ومنها:

• نحاس مطلي بالقصدير

• النحاس المصفوف بالفضة

• نحاس/بولي إيثيلين تيريفثاليت

• ألومنيوم/بولي إيثيلين تيريفثاليت

تُركِّز صفحة المنتج الحالية بشكل خاص على هيكل الحماية الخاص بـ تخفيض التداخل الكهرومغناطيسي، وحماية الإشارات، واستقرار انتقال الترددات العالية .

يجب اختيار هيكل الحماية النهائي وفقًا لهيكل كابل العميل والأداء الإشاري المطلوب.

اختيار الغلاف الخارجي من مادة TPE

يتم حاليًّا تسويق هذا المنتج ككابل يحتوي على غلاف خارجي من مادة TPE مع تحديد المرونة وسهولة المناورة والمتانة الميكانيكية باعتبارها الفوائد الرئيسية المذكورة في الصفحة.

عند تحديد مواصفات كابل USB4 من مادة TPE، يجب على العملاء توضيح ما يلي:

• المرونة المطلوبة

• ظروف توجيه الكابل

• أدنى متطلبات الانحناء

• عدد مرات المناورة

• الخصائص السطحية المرغوبة

• قيود قطر الكابل

• متطلبات تخفيف إجهاد الموصل

مادة TPE ليست سوى جزء واحد من تركيب الكابل الكامل. وينبغي تقييم الموصل والموصلات والعزل والدرع والغلاف والموصل معًا.

اختيار الموصل والعازل

تسرد صفحة المنتج الحالية الخيارات التالية للموصلات:

• النحاس المصفوف بالفضة

• نحاس مطلي بالقصدير

• النحاس المطلي بالفضة

• سبائك النحاس المطلي بالقصدير

تتوافر خيارات عزل متعددة، ومنها:

• PTFE

• eptfe

• إطار العمل

• PFA

يمكن اختيار هذه المواد وفقًا لمتطلبات العميل الكهربائية والميكانيكية والأبعاد.

اعتبارات موصل النوع-ج

في مشاريع كابلات USB4 من النوع-ج، ينبغي تأكيد اختيار الموصل أثناء مرحلة التطوير الهندسي.

على العملاء تزويدنا بما يلي:

• نموذج الموصل

• شركة تصنيع الموصلات

• رقم الجزء

• ترتيب التماسات

• تخصيص الطرقات

• متطلبات التوصيل النهائي

• اتجاه الموصل

• متطلبات تخفيف الإجهاد

• متطلبات التغليف بالحقن، عند تطبيقها

تؤكد الصفحة الحالية لشركة HOTTEN أن نوع الموصل قابل للتخصيص.

المعايير الرئيسية للشراء

عند شراء كابل مخصص من نوع USB4-ج، ينبغي على فريقي المشتريات والهندسة تحديد ما يلي:

التصنيع وفق الطلب من قبل الشركة المصنعة الأصلية

تدعم شركة HOTTEN تطوير كابلات مخصصة من نوع USB4-ج، بما في ذلك:

• طول الكابل

• مقياس الأسلاك

• نوع الموصل

• مادة الغلاف

• هيكل التغليف الواقي

• تحسين الأداء الكهربائي

• بناء الكابلات

• عينات النموذج الأولي

• الإنتاج الضخم

هذه خيارات التخصيص مذكورة بالفعل في صفحة المنتج الحالية.

في حالة تطوير منتجات حسب مواصفات العميل (OEM)، يجب أن يستند الكابل النهائي إلى واجهة الجهاز الفعلية الخاصة بالعميل، ومتطلبات النقل، والهيكل الميكانيكي.

قائمة تحقق لتقييم الموردين

عند تقييم مورد كابلات USB4، ينبغي على فرق المشتريات أخذ ما يلي في الاعتبار:

١. القدرة على إنتاج كابلات عالية السرعة
هل يستطيع المورد تطوير وتصنيع كابلات مخصصة للنقل الرقمي عالي السرعة؟

التحكم في سلامة الإشارة
هل يستطيع المورد تنسيق الموصلات والعوازل والدروع وطول الكابل ونهايات الموصلات؟

٣. تركيب موصل نوع-C
هل يستطيع المورد توفير موصل نوع-C المحدد مع تكوين النهايات المطلوب؟

٤. بناء كابل مرن
هل يستطيع المورد توفير غلاف من مادة TPE أو غيرها يلبي متطلبات المرونة وخصائص التعامل المطلوبة؟

تطوير النماذج الأولية
هل يمكن للمورد تزويد عينات هندسية قبل الإنتاج الضخم؟

الاتساق في الإنتاج
هل يمكن للمورد الحفاظ على أداء كهربائي ودرع وموصل مستقر خلال عمليات الإنتاج المتكررة؟

معلومات طلب عرض الأسعار الموصى بها

لتسريع التقييم الفني وتقديم الاقتباس، ينبغي على العملاء تزويدهم بما يلي:

• تطبيق يو إس بي ٤

• واجهة الجهاز

• مواصفات النقل المطلوبة

• سحب الكابل

• مقطع الموصل / سماكة السلك

• متطلبات العزل الحراري

• متطلبات التغليف الواقي

• متطلبات الغطاء الواقي

• طول الكابل

• قطر الكابل

• متطلبات المرونة

• طراز موصل نوع-سي أو رقم القطعة

• تخصيص الطرقات

• متطلبات التوصيل النهائي

• كمية النموذج الأولي

• الحجم المتوقع للإنتاج

• الاختبارات المطلوبة

• متطلبات الجودة المطبَّقة

توفير عينة كابل موجودة، أو رقم قطعة الموصل، أو الرسم الهندسي يساعد في تقليل الغموض أثناء تطوير الكابل المخصص.

اعتبارات الجودة والاختبار

الصفحة الحالية لشركة هوتن تسرد ما يلي:

• اختبار الاستمرارية

• اختبار مقاومة العزل

• اختبار انتقال الإشارة

• اختبار أداء الدرع

• اختبار موثوقية الموصلات

كجزء من نطاق ضبط جودة كابلات يو إس بي ٤.

في مشاريع المصنّعين الأصليين، يجب أن تتماشى معايير الفحص النهائي مع مواصفات المنتج المطلوبة من العميل والأداء المطلوب في نقل البيانات.

دعم هوتين الهندسي لكابلات يو إس بي ٤

توفر شركة HOTTEN حلولاً مخصصة حلول كابلات يو إس بي ٤ من نوع سي لأجهزة الحاسوب عالية الأداء وأنظمة العرض والإلكترونيات الذكية وأجهزة الألعاب ومعدات الكاميرات والأجهزة الذكية. وتدعم صفحة المنتج الحالية تخصيص طول الكابل وقطر السلك ونوع الموصل ومواد الغلاف وهيكل التدريع والأداء الكهربائي، إلى جانب تطوير النماذج الأولية والإنتاج الضخم.

في مشاريع المصنّعين الأصليين، يمكن للعملاء تزويدنا بالواجهة المطلوبة ورسم الكابل ومعلومات الموصل ومتطلبات النقل لتقييم هندسي وإنتاج مخصص.
