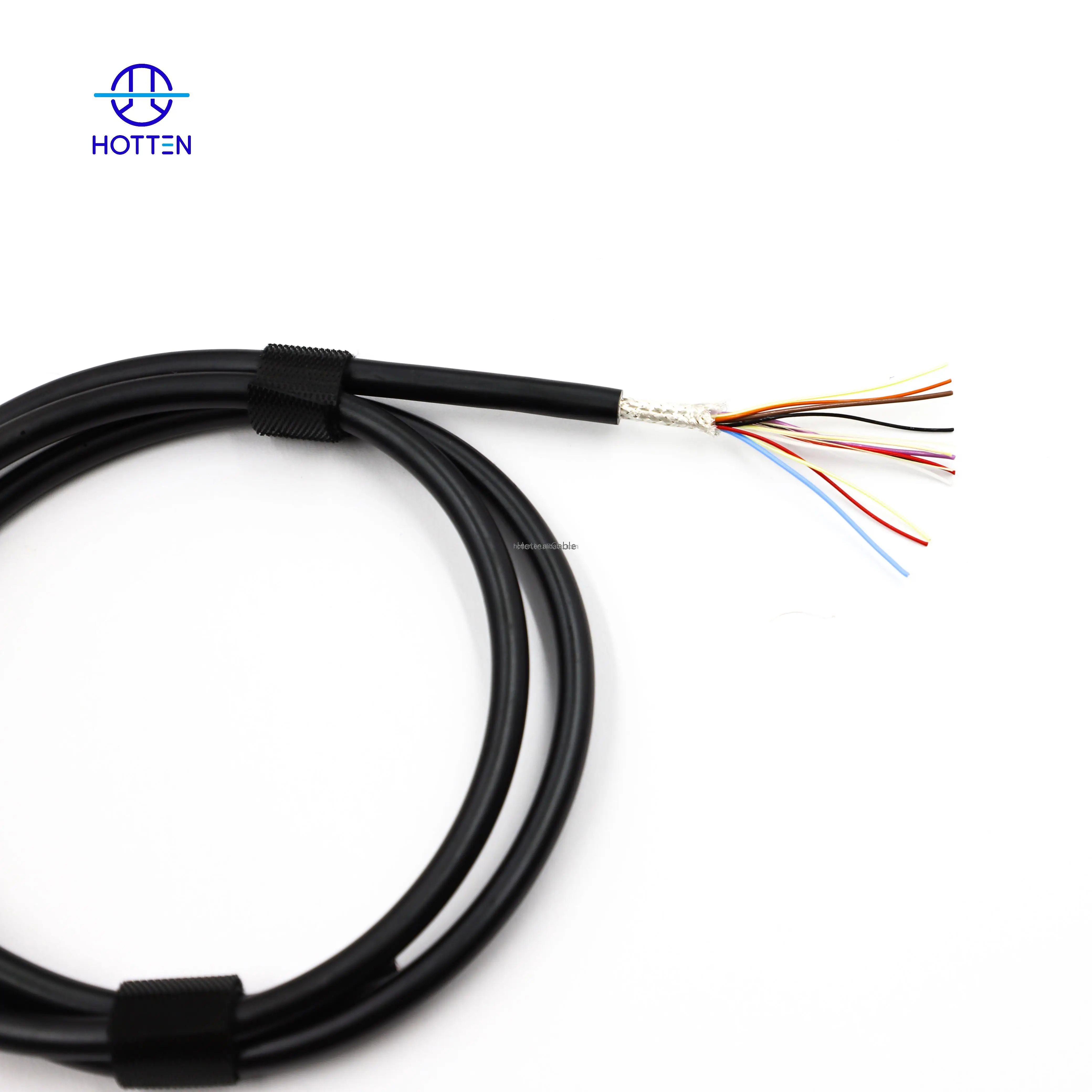

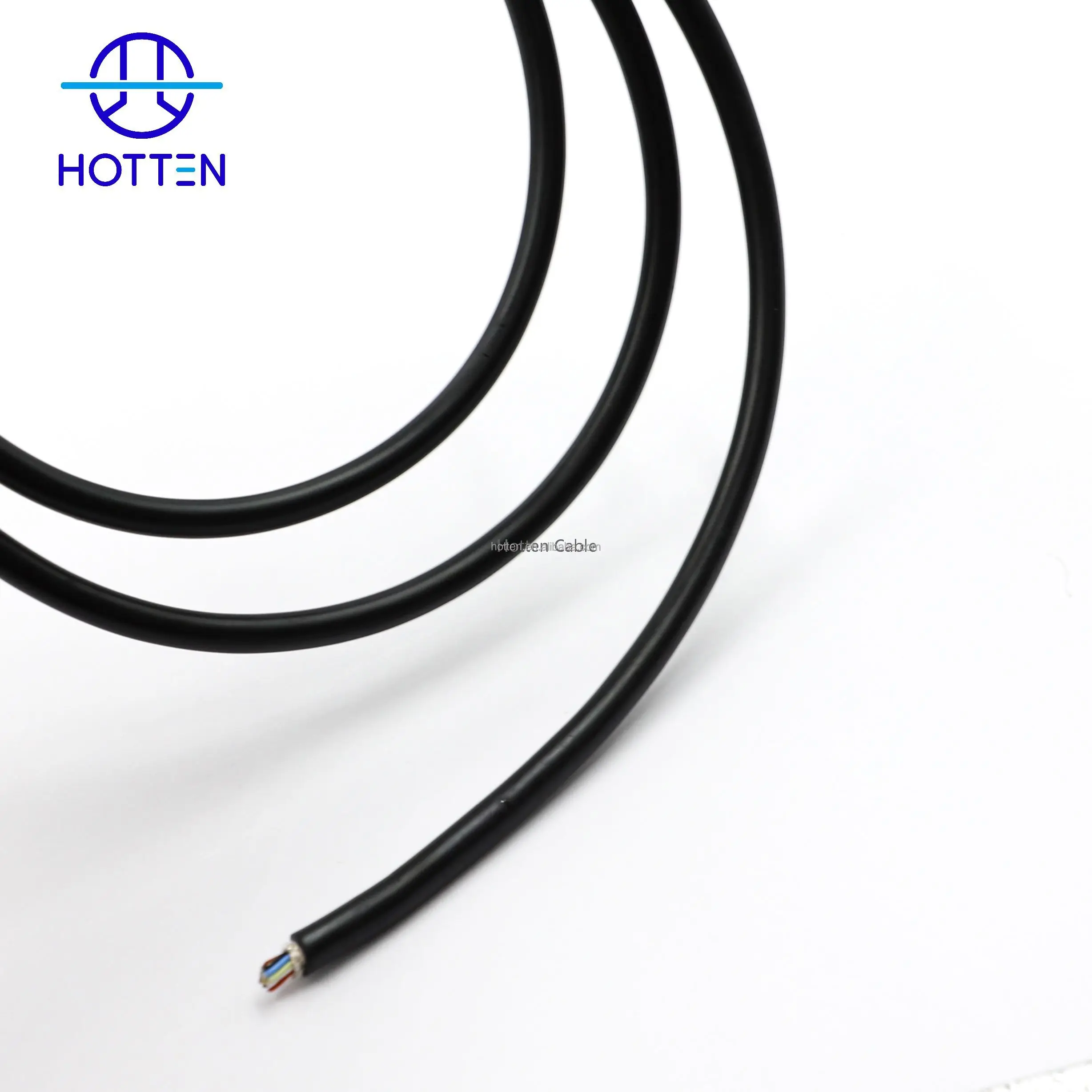

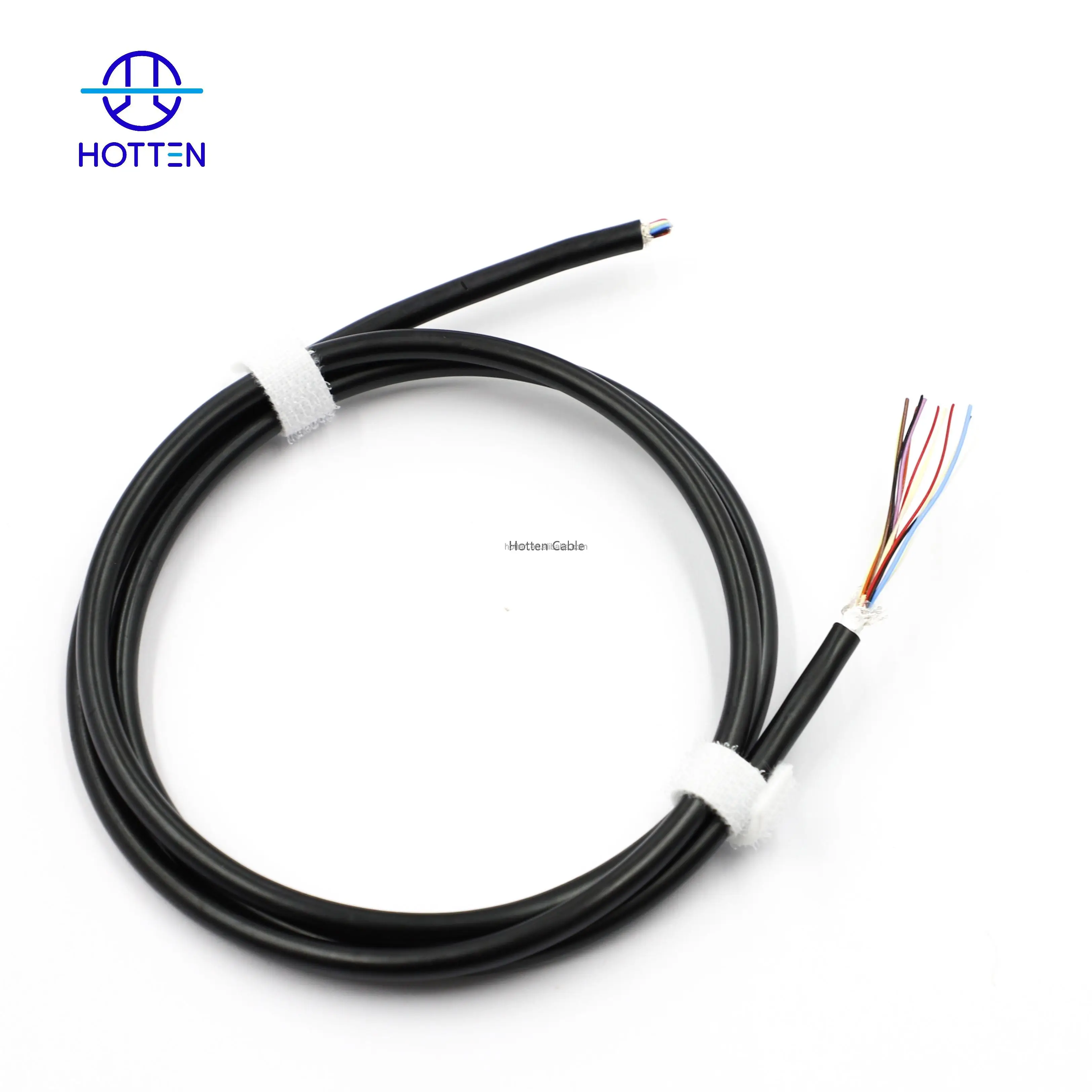

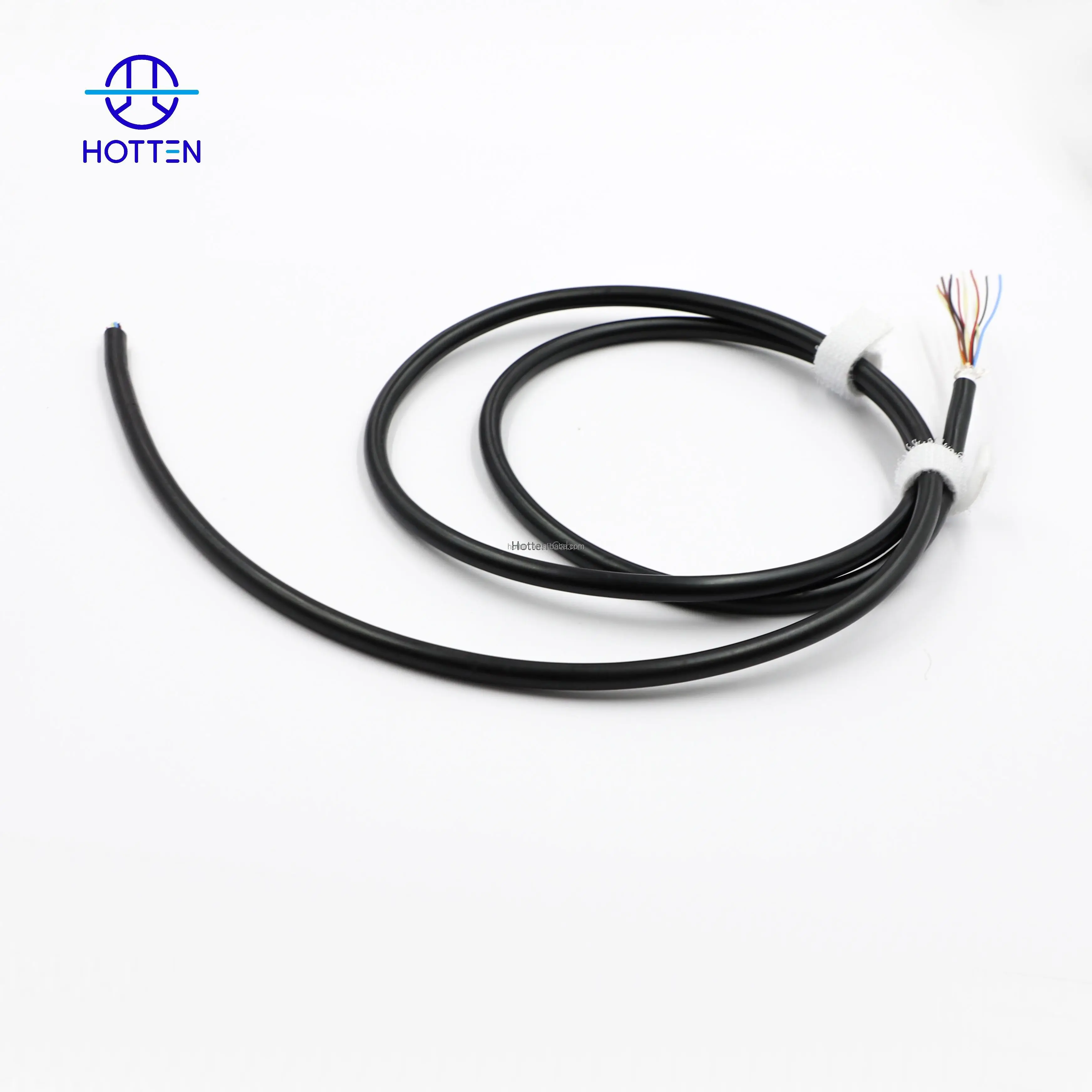

Y tế 11C SPC Dây cáp hợp kim 8X30AWG+3X26AWG Cách điện bằng FEP Dây cáp lắp ráp

Các yếu tố cần xem xét trong thiết kế và mua sắm

Những điều kỹ sư cần cân nhắc khi chọn cáp tổ hợp 11 lõi Dây cáp y tế

Cáp y tế tổ hợp kết hợp nhiều kích cỡ dây dẫn hoặc nhiều chức năng điện trong một cấu trúc cáp duy nhất. Điều này cấu hình 11 lõi với 8 dây dẫn 30AWG và 3 dây dẫn 26AWG được thiết kế cho các ứng dụng mà các mạch khác nhau có thể yêu cầu các kích cỡ dây dẫn khác nhau trong cùng một cụm cáp y tế.

Đối với thiết bị y tế, kỹ sư cần đánh giá việc phân bổ lõi, kích cỡ dây dẫn, yêu cầu về tín hiệu và nguồn điện, lớp cách điện, lớp chắn, độ linh hoạt, đường kính cáp và đầu nối như một thiết kế cáp hoàn chỉnh.

Cấu hình sản phẩm đã công bố

Thị trường 11C + 8×30AWG + 3×26AWG + SPC + FEP tổ hợp này cần được giữ nguyên với tư cách là thực thể kỹ thuật chính cho sản phẩm này.

Yêu cầu kỹ thuật then chốt

các yếu tố cần cân nhắc đối với cấu hình 8×30AWG + 3×26AWG

Đặc điểm nổi bật nhất của cáp này là cấu hình dây dẫn hỗn hợp:

8×30AWG + 3×26AWG

Các kích thước dây dẫn khác nhau cần được gán tương ứng với các chức năng điện thực tế của khách hàng trước khi sản xuất.

Các đội kỹ thuật cần xác định:

• Chức năng của 8 dây dẫn 30AWG

• Chức năng của 3 dây dẫn 26AWG

• Kênh Tín hiệu

• Các mạch cấp điện

• Mặt đất / trở về

• Đường điều khiển

• Kết nối phụ trợ

• Phân bổ chân

Việc cung cấp bản vẽ cáp đầy đủ hoặc sơ đồ đi dây được khuyến nghị mạnh mẽ vì các cụm cáp có nhiều tiết diện khác nhau đòi hỏi việc phân bổ chính xác các lõi dẫn trong suốt quá trình sản xuất và đấu nối.

Các yếu tố cần xem xét đối với lõi dẫn đồng mạ bạc

Sản phẩm sử dụng SPC (đồng mạ bạc) dây dẫn.

Khi quy định lõi dẫn SPC, đội ngũ mua hàng cần xác nhận:

• Kích thước dây dẫn

• Yêu cầu về lớp mạ bạc

• Cấu trúc xoắn dây

• Yêu cầu điện

• Yêu cầu Cơ học

• Yêu cầu về độ linh hoạt

• Cấu trúc cách điện

Vật liệu lõi dẫn cần được đánh giá cùng với lớp cách điện FEP và toàn bộ cấu trúc cáp.

Các yếu tố liên quan đến lớp cách điện FEP

FEP là vật liệu cách điện được chỉ định cho cáp này.

Các kỹ sư nên xem xét:

• Độ dày cách điện

• Yêu cầu Cách điện

• Đường kính cáp

• Sự linh hoạt

• Môi trường hoạt động

• Tính tương thích với dây dẫn

• Điều kiện định tuyến cơ học

Cấu trúc FEP cuối cùng nên được xác định theo các yêu cầu điện và cơ học của thiết bị y tế hoàn chỉnh.

Tích hợp mạch tín hiệu và mạch nguồn

Một cáp hỗn hợp nhiều cỡ có thể đáp ứng các chức năng điện khác nhau trong một cụm cáp duy nhất.

Khi thiết kế cáp, khách hàng cần xác định:

Mạch tín hiệu + mạch nguồn + mạch nối đất + mạch điều khiển + mạch phụ trợ

Kích thước dây dẫn nên được phân bổ theo yêu cầu của từng mạch thay vì đơn giản sử dụng cùng một cỡ AWG cho mọi lõi.

Cách tiếp cận này có thể giúp tạo ra cấu trúc cáp phù hợp hơn với kiến trúc đi dây của thiết bị.

Các yếu tố liên quan đến lớp chắn và nhiễu điện từ (EMI)

Việc có cần lớp chắn hay không phải được xác định từ thiết kế hệ thống của khách hàng.

Kỹ sư cần làm rõ:

• Các dây dẫn nào mang tín hiệu nhạy cảm

• Chất Liệu Vỏ Chắn

• Mức độ che phủ của lớp chắn

• Kết thúc lớp bảo vệ

• Phương pháp nối đất

• Tính liên tục của lớp bảo vệ ở phía đầu nối

• Hiệu năng EMI yêu cầu

Đối với cáp y tế hỗn hợp chứa cả mạch tín hiệu và mạch cấp điện, cần xem xét đồng thời cách bố trí dây dẫn và lớp chắn.

Đường kính cáp và cách đi dây cơ học

Đường kính ngoài cuối cùng phụ thuộc vào:

Số lõi + Cấu hình 30AWG / 26AWG + Lớp cách điện + Lớp chắn + Vỏ bọc ngoài

Khách hàng nên nêu rõ:

• Đường kính ngoài mục tiêu

• Đường kính ngoài tối đa cho phép

• Tolerance OD

• Bán kính uốn tối thiểu

• Hệ thống dẫn dây

• Kích thước lối vào đầu nối

• Giảm tải lực kéo

• Yêu cầu uốn tĩnh hoặc động

Cấu trúc dây dẫn có nhiều cỡ tiết diện khác nhau cần được đánh giá cả về hiệu năng điện lẫn độ linh hoạt cơ học.

Các yếu tố linh hoạt

Cáp thiết bị y tế có thể được luồn qua các cụm lắp ráp bên trong nhỏ gọn hoặc quanh các bộ phận chuyển động.

Các đội mua hàng cần xác định:

• Bán kính uốn yêu cầu

• Uốn cong lặp lại

• Chuyển động tĩnh hay động

• Thao tác lắp ráp

• Đường đi của cáp

• Hướng thoát của đầu nối

• Điều kiện dịch vụ cơ học dự kiến

Cần đánh giá toàn bộ cấu trúc gồm 11 lõi vì sự kết hợp giữa các dây dẫn 26AWG và 30AWG có thể ảnh hưởng đến hành vi cơ học tổng thể của cáp.

Các yếu tố liên quan đến đầu nối và điểm nối

Đối với cáp hỗn hợp 11 lõi, việc nối đầu nối chính xác là rất quan trọng.

Khách hàng nên cung cấp:

• Nhà sản xuất đầu nối

• Mô hình đầu nối

• Số phận bộ phận

• Số lượng điểm tiếp xúc

• Phân bổ chân

• Hướng kết nối

• Giao diện ghép nối

• Phương pháp chấm dứt

• Giảm tải lực kéo

• Yêu cầu ép khuôn ngoài (overmolding), nếu áp dụng

Bố trí chân nối của đầu nối cần xác định rõ nhóm dây dẫn gồm 8×30AWG và 3×26AWG.

Các thông số mua hàng chủ chốt

Khi đặt mua cáp y tế hỗn hợp 11 lõi này, đội ngũ mua hàng cần xác nhận:

Tùy chỉnh OEM

HOTTEN hỗ trợ phát triển cáp y tế hỗn hợp tùy chỉnh theo bản vẽ và yêu cầu thiết bị của khách hàng.

Tùy chỉnh có thể bao gồm:

• Số lượng lõi

• Cấu hình AWG hỗn hợp

• Vật liệu dẫn điện

• Cách nhiệt

• Che chắn

• Đường kính cáp

• Chiều dài cáp

• Vật liệu áo khoác

• Đầu nối

• Phân bổ chân

• Chấm dứt

• Mẫu thử nghiệm

• Cấu hình sản xuất hàng loạt

Do đó, toàn bộ cấu trúc có thể được thiết kế dựa trên kiến trúc điện của khách hàng thay vì sử dụng cáp tiêu chuẩn một cỡ duy nhất.

Danh sách kiểm tra đánh giá nhà cung cấp

Khi đánh giá nhà cung cấp cáp y tế đa kích thước (11C), các đội mua hàng cần xem xét:

① Khả năng sản xuất cáp đa kích thước
Nhà cung cấp có thể sản xuất và phân biệt nhất quán các nhóm dây dẫn khác nhau trong cùng một cáp hay không?

② Xử lý dây dẫn mảnh
Nhà cung cấp có thể xử lý đáng tin cậy dây dẫn cỡ 30AWG và các dây dẫn cỡ nhỏ khác hay không?

③ Khả năng dây dẫn SPC
Nhà cung cấp có thể cung cấp cấu trúc dây dẫn đồng mạ bạc theo thông số kỹ thuật yêu cầu hay không?

④ Khả năng cách điện FEP
Nhà cung cấp có thể duy trì ổn định về kích thước và chất lượng lớp cách điện hay không?

⑤ Đấu nối mật độ cao
Nhà cung cấp có thể kiểm soát chính xác thứ tự dây dẫn và sơ đồ đấu nối chân đầu nối hay không?

⑥ Hỗ trợ từ mẫu thử nghiệm sang sản xuất hàng loạt
Nhà cung cấp có thể hỗ trợ mẫu kỹ thuật và sản xuất định kỳ không?

Thông tin đề nghị báo giá (RFQ) khuyến nghị

Để đánh giá kỹ thuật và báo giá nhanh hơn, khách hàng nên cung cấp:

• Ứng dụng thiết bị y tế

• cấu hình 11 lõi

• bố trí dây dẫn 8×30AWG + 3×26AWG

• Yêu cầu dây dẫn SPC

• Yêu cầu cách điện FEP

• Yêu cầu về lớp chắn

• Cáp od

• Chiều dài cáp

• Yêu cầu về độ linh hoạt

• Mã mô hình / số phụ tùng của đầu nối

• Bố trí chân cắm

• Bản vẽ đầu nối

• Số lượng mẫu thử

• Khối lượng sản xuất dự kiến

• Các bài kiểm tra bắt buộc

• Yêu cầu chất lượng áp dụng được

Doi voi san pham nay, to hop RFQ quan trong nhat la:

11C + 8×30AWG + 3×26AWG + SPC + FEP + Đường kính ngoài cáp + Đầu nối + Sơ đồ đấu nối chân

Hỗ trợ kỹ thuật cáp y tế tổng hợp HOTTEN

HOTTEN cung cấp giải pháp tùy chỉnh cáp y tế tổng hợp đa lõi sử dụng các kích thước dây dẫn khác nhau trong cùng một cấu trúc cáp.

Cấu hình này được nhận diện bằng kiến trúc 11C, dây dẫn hỗn hợp 8×30AWG + 3×26AWG, cấu tạo bằng đồng mạ bạc và cách điện bằng FEP , cung cấp giải pháp chuyên biệt cho thiết bị y tế yêu cầu nhiều chức năng điện trong một cụm cáp.

Đối với phát triển OEM, khách hàng có thể cung cấp sơ đồ đi dây, bản vẽ cáp, thông tin đầu nối và yêu cầu điện để đánh giá kỹ thuật và sản xuất theo yêu cầu.

Tại sao chọn Hotten

Khả năng sản xuất cáp y tế tùy chỉnh

Phát triển cấu trúc cáp phức tạp

HOTTEN chuyên phát triển giải pháp cáp đa lõi tùy chỉnh cho các ứng dụng y tế nhỏ gọn và yêu cầu cao.

Chuyên môn lựa chọn vật liệu

Kinh nghiệm chuyên sâu với các vật liệu cách điện như FEP, PFA, silicone và các loại khác để đáp ứng các yêu cầu ứng dụng khác nhau.

Hỗ trợ kỹ thuật

Từ phát triển mẫu thử đến sản xuất hàng loạt, HOTTEN cung cấp hỗ trợ kỹ thuật toàn diện cho các dự án cáp tùy chỉnh.

Câu hỏi thường gặp

Câu hỏi 1: HOTTEN có thể tùy chỉnh cáp tổ hợp y tế không?

Có. HOTTEN phát triển cáp y tế tùy chỉnh dựa trên yêu cầu của khách hàng, bao gồm số lượng lõi, vật liệu dây dẫn và cấu trúc cáp.

Câu hỏi 2: Vì sao nên dùng dây dẫn đồng mạ bạc?

Đồng mạ bạc mang lại khả năng dẫn điện tuyệt vời và độ bền chống ăn mòn cao, phù hợp cho các ứng dụng đòi hỏi hiệu suất điện ổn định.

Câu hỏi 3: Có thể chọn những vật liệu cách điện nào?

Các lựa chọn cách điện phổ biến bao gồm FEP, PFA, PVC, TPU và silicone tùy theo yêu cầu ứng dụng.

Câu hỏi 4: HOTTEN có thể cung cấp các cụm cáp có đầu nối không?

Có. HOTTEN hỗ trợ các cụm cáp tùy chỉnh, bao gồm tích hợp đầu nối theo thiết kế của khách hàng.
