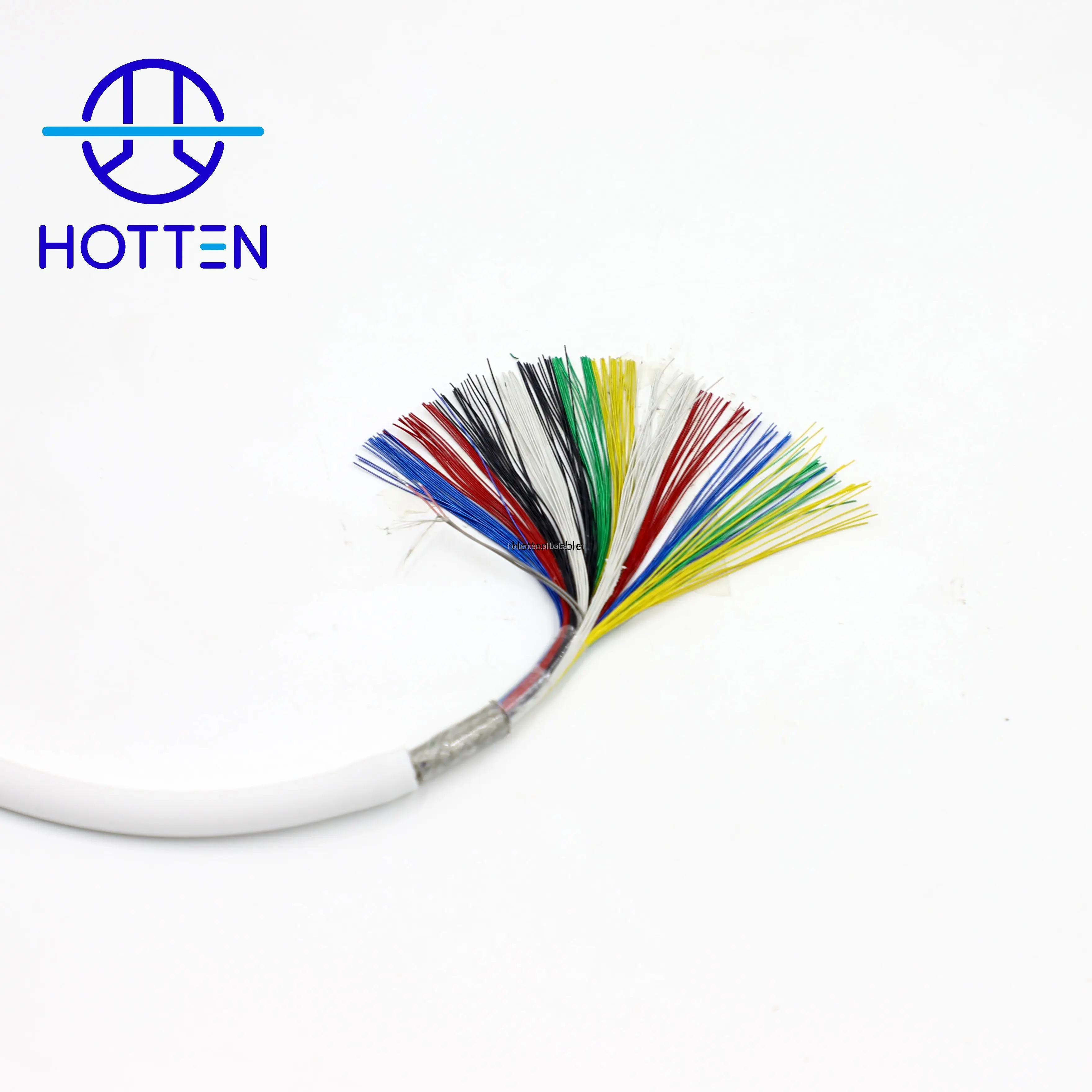

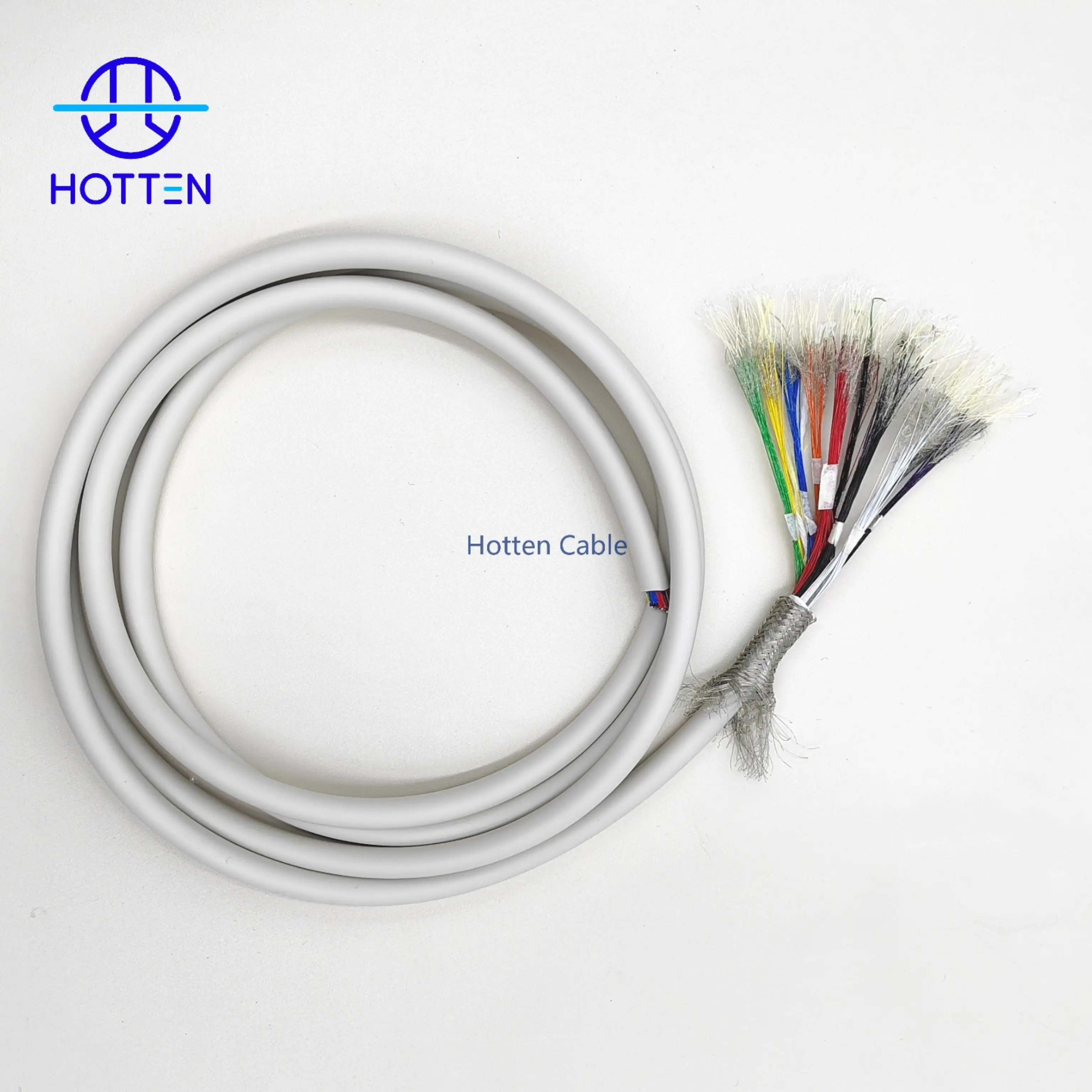

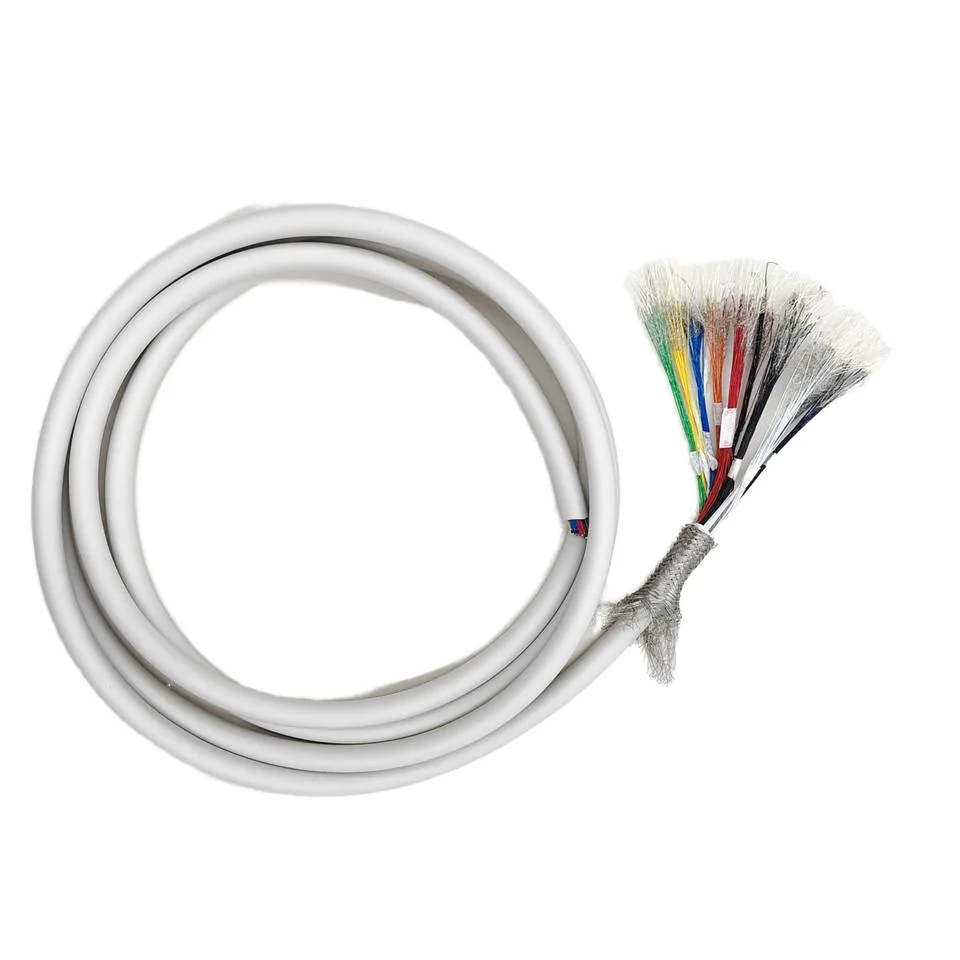

Cáp Hotten Linh Hoạt PVC Y Tế OD=8.3mm 60pF 198C 44AWG Cáp Đầu Dò Siêu Âm coaxial

Các yếu tố cần xem xét trong thiết kế và mua sắm

Những điều kỹ sư cần cân nhắc khi chọn cáp đầu dò siêu âm 198C

Cáp đầu dò siêu âm đồng trục mật độ cao kết nối bộ biến đổi siêu âm hoặc cụm đầu dò với thiết bị chẩn đoán hỗ trợ. Đối với hệ thống siêu âm y tế, việc chọn cáp phải cân bằng giữa số kênh cao, dây dẫn tiết diện nhỏ, điện dung, truyền tín hiệu, đường kính cáp, độ linh hoạt và tích hợp với đầu dò .

Cấu hình HOTTEN này được xác định bởi một tổ hợp đặc biệt phong phú thông tin gồm 198 lõi, dây dẫn 44AWG, đường kính ngoài 8,3 mm và điện dung 60 pF/m — những thông số này rất hữu ích cho việc lập đặc tả kỹ thuật và đánh giá nhà cung cấp.

Cấu hình sản phẩm đã công bố

Dữ liệu sản phẩm HOTTEN được công bố hỗ trợ các tùy chọn cấu hình này.

Yêu cầu kỹ thuật then chốt

các yếu tố cần xem xét khi cấu hình 198 lõi

A198 lõi cáp đại diện cho kết nối siêu âm mật độ cao và cần được xác định đồng thời với kiến trúc điện của đầu dò.

Các đội kỹ thuật cần làm rõ:

• Tổng số dây dẫn

• Số kênh tín hiệu hoạt động

• Dây dẫn nối đất / dây dẫn trở về

• Cấu hình lớp chắn hoặc điểm tham chiếu

• Nhóm kênh

• Phân bổ chân

• Đầu nối phía đầu dò

• Đầu nối phía thiết bị

Đối với cáp có số lượng lõi cao, việc cung cấp bản vẽ chi tiết hoặc sơ đồ đấu nối được khuyến khích mạnh mẽ nhằm tránh hiểu nhầm trong quá trình báo giá và phát triển mẫu thử.

các yếu tố cần xem xét đối với dây dẫn tiết diện nhỏ 44AWG

Thông số 44AWG là một phần quan trọng của thực thể sản phẩm vì nó xác định cấu hình dây dẫn tiết diện nhỏ.

Các đội mua hàng cần xác nhận:

• Vật liệu dẫn điện

• Mạ dẫn điện

• Cấu trúc xoắn dây

• AWG

• Cấu trúc cách điện

• Yêu cầu điện

• Yêu cầu về độ linh hoạt

Họ sản phẩm do HOTTEN công bố bao gồm các cấu hình từ 38AWG đến 48AWG, cho phép kích thước dây dẫn được điều chỉnh phù hợp với các thiết kế cáp siêu âm khác nhau.

các yếu tố liên quan đến đường kính ngoài 8,3 mm

Cấu hình sản phẩm hiện tại quy định một đường kính ngoài 8,3 mm .

Khi mua hàng, kỹ sư cần xác định rõ:

• Đường kính ngoài mục tiêu

• Đường kính ngoài tối đa cho phép

• Tolerance OD

• Không gian đi dây đầu dò

• Kích thước lối vào đầu nối

• Giảm tải lực kéo

• Bán kính uốn yêu cầu

• Tương tác với các thành phần xung quanh

Đường kính cáp cuối cùng cần được đánh giá đồng thời với cấu trúc 198 lõi vì số lượng lõi, lớp cách điện, lớp chắn và cấu trúc vỏ bọc đều ảnh hưởng đến đường kính ngoài hoàn thiện.

Các yếu tố liên quan đến điện dung

Cấu hình được liệt kê quy định 60 pF/m , trong khi họ sản phẩm hỗ trợ các tùy chọn 50, 54, 60, 70 và 110 pF/m.

Khi xác định điện dung, khách hàng nên cung cấp giá trị mục tiêu hoặc dải giá trị chấp nhận được do hệ thống siêu âm yêu cầu.

Các đội mua sắm cần làm rõ:

• Điện dung mục tiêu trên mỗi mét

• Điều kiện đo lường

• Độ dung sai yêu cầu

• Chiều dài dây hoàn chỉnh

• Tính nhất quán giữa các kênh

• Mối quan hệ giữa điện dung và thiết kế điện của hệ thống

Điện dung đã chọn cần được đánh giá cùng với hình học dây dẫn, cấu trúc cách điện và chiều dài cáp thay vì xem xét như một thông số riêng lẻ.

Tính toàn vẹn tín hiệu và tính nhất quán giữa các kênh

Đối với cáp đầu dò siêu âm mật độ cao, hiệu suất tín hiệu cần được đánh giá ở cấp độ toàn bộ cáp.

Các thông số liên quan có thể bao gồm:

• Cấu hình dây dẫn

• Khả năng

• Chiều dài cáp

• Đặc tính cách điện

• Che chắn

• Độ nhất quán giữa các kênh

• Việc nối đầu cốt

• Cấu hình nối đất

• Giao diện đầu dò

Trong trường hợp khách hàng có các tiêu chí chấp nhận điện cụ thể, những tiêu chí này cần được đưa vào bản vẽ cáp hoặc yêu cầu báo giá (RFQ).

Các yếu tố liên quan đến vỏ bọc và độ linh hoạt

Sản phẩm công bố hỗ trợ PVC, TPE và silicone các lựa chọn vỏ bọc.

Vỏ bọc cần được lựa chọn dựa trên các yếu tố sau:

Độ linh hoạt + Điều kiện thao tác cơ học + Điều kiện làm sạch + Môi trường vận hành + Đường kính cáp

Khách hàng cần xác định rõ các yêu cầu sau:

• Vật liệu áo khoác

• Sự linh hoạt

• Đặc tính bề mặt

• Điều kiện làm sạch

• Nhiệt độ hoạt động

• Màu sắc

• Điều kiện thao tác cơ học

Vỏ bọc cuối cùng cần được kiểm chứng trong điều kiện thực tế với đầu dò siêu âm và thiết bị tương ứng.

Các yếu tố liên quan đến đầu nối và điểm nối

Một cáp siêu âm có số lõi cao đòi hỏi việc nối đầu cáp phải chính xác.

Khách hàng nên cung cấp:

• Nhà sản xuất đầu nối

• Các dòng sản phẩm đầu nối

• Số phận bộ phận

• Số lượng liên lạc

• Phân bổ chân

• Hướng kết nối

• Giao diện ghép nối

• Phương pháp chấm dứt

• Yêu cầu giảm lực căng

Đối với các cụm cáp có 198 lõi, đầu nối và sơ đồ chân nối đặc biệt quan trọng vì kiến trúc nối đầu cáp xác định cách tất cả các kênh tín hiệu được dẫn từ đầu dò đến thiết bị chẩn đoán.

Các thông số mua hàng chủ chốt

Khi mua cáp đầu dò siêu âm loại 198C, cỡ dây 44AWG, đội ngũ mua hàng cần xác nhận:

Tùy chỉnh OEM

HOTTEN ho tro tuỳ chinh cau hinh day dan sieu am theo yeu cau cua khach hang.

Các tùy chọn tùy chỉnh bao gồm:

• Số lượng lõi

• AWG

• Vật liệu dẫn điện

• Khả năng

• Đường kính cáp

• Vật liệu áo khoác

• Chiều dài cáp

• Màu cáp

• Cấu hình Kết nối

• Chấm dứt

• Mẫu thử nghiệm

• Cấu hình sản xuất hàng loạt

Ho san pham duoc cong bo cu the ho tro nhieu so luong loi, kich thuoc AWG, tuy chon dien dung, vat lieu vo boc, mau sac va chieu dai tuỳ chinh.

Danh sách kiểm tra đánh giá nhà cung cấp

Khi danh gia nha cung cap day dan sieu am mat do cao, doi ngu mua hang nen xem xet cac yeu to sau:

① Sản xuất số lõi cao
Nha cung cap co the san xuat va ket noi cau truc day dan 198 loi mot cach on dinh hay khong?

② Gia công tiết diện nhỏ
Nha cung cap co the duy tri kich thuoc on dinh cua day dan 44AWG va lop cach dien hay khong?

③ Kiem soat dien dung
Nha cung cap co the kiem soat dien dung da chi dinh va dam bao tinh nhat quan giua cac kenh day dan hay khong?

④ Kiểm soát kích thước
Nha cung cap co the duy tri duong kinh ngoai 8,3 mm va dung sai cua no hay khong?

⑤ Cau truc day dan linh hoat
Nha cung cap co the cung cap cac loai day dan bang PVC, TPE hoac silicone phu hop voi ung dung sieu am tren dau do hay khong?

⑥ Dây cáp y tế CHẤT LƯỢNG
Nhà cung cấp có thể cung cấp tài liệu kiểm tra và chất lượng theo yêu cầu không?

⑦ Khả năng chuyển từ mẫu thử sang sản xuất hàng loạt
Nhà cung cấp có thể hỗ trợ mẫu kỹ thuật và sản xuất định kỳ không?

Thông tin đề nghị báo giá (RFQ) khuyến nghị

Để đánh giá kỹ thuật và báo giá nhanh hơn, khách hàng nên cung cấp:

• Ứng dụng đầu dò / bộ biến đổi siêu âm

• Số lõi bắt buộc

• cỡ dây 44AWG hoặc cỡ dây AWG yêu cầu

• Vật liệu dẫn điện

• Điện dung mục tiêu

• Bản vẽ dây cáp

• Đường kính ngoài (OD) mục tiêu và dung sai

• Vật liệu áo khoác

• Chiều dài cáp

• Yêu cầu về độ linh hoạt

• Mã số linh kiện đầu nối

• Bố trí chân nối / phân bổ kênh

• Số lượng mẫu thử

• Khối lượng sản xuất dự kiến

• Các bài kiểm tra bắt buộc

• Các yêu cầu về chất lượng hoặc tuân thủ áp dụng được

Đối với sản phẩm này, thông tin quan trọng nhất cần cung cấp cùng nhau là:

Số lõi + AWG + Điện dung + Đường kính ngoài (OD) + Chiều dài cáp + Đầu nối + Sơ đồ chân (Pinout)

Hỗ trợ kỹ thuật cáp siêu âm mật độ cao HOTTEN

HOTTEN cung cấp giải pháp tùy chỉnh cáp cho đầu dò và bộ biến đổi siêu âm y tế mật độ cao với nhiều cấu hình về số lõi, AWG, điện dung và lớp vỏ bọc.

Cấu hình sản phẩm đã chọn được xác định bởi 198C, 44AWG, đường kính ngoài 8,3 mm và 60 pF/m , trong khi họ sản phẩm rộng hơn hỗ trợ nhiều số lõi từ 40C đến 256C, các lựa chọn AWG từ 38AWG đến 48AWG, nhiều mức điện dung và các lựa chọn vỏ bọc PVC/TPE/Silicone.

Đối với các dự án OEM, khách hàng có thể cung cấp thông số kỹ thuật đầu dò siêu âm, bản vẽ cáp, yêu cầu điện và thông tin đầu nối để đánh giá kỹ thuật và sản xuất theo yêu cầu.

Các yếu tố cần xem xét trong thiết kế và mua sắm

Tại sao thiết kế cáp lại quan trọng đối với cáp đầu dò siêu âm 198 lõi?

Cáp đầu dò siêu âm 198 lõi đòi hỏi cấu trúc bên trong có mật độ cao đồng thời vẫn duy trì các đặc tính điện và cơ học phù hợp. Số lượng lõi, kích thước dây dẫn, đường kính cáp, điện dung, độ linh hoạt, cách điện, lớp chắn và phương pháp nối đầu cuối cần được xem xét đồng bộ để đáp ứng yêu cầu của đầu dò siêu âm và hệ thống hình ảnh.

44AWG có nghĩa gì đối với cáp siêu âm có số lõi cao?

44AWG là kích thước dây dẫn rất nhỏ, giúp bố trí một số lượng lớn dây dẫn trong cấu trúc cáp nhỏ gọn. Đối với cáp siêu âm có số lõi cao, kỹ sư cần cân bằng giữa kích thước dây dẫn với hiệu năng điện, độ bền cơ học, độ linh hoạt, đường kính cáp và không gian đi dây sẵn có bên trong đầu dò hoặc thiết bị kết nối.

Tại sao điện dung là yếu tố quan trọng cần xem xét đối với cáp đầu dò siêu âm?

Dung kháng cáp có thể ảnh hưởng đến đặc tính điện của kết nối giữa đầu dò siêu âm và hệ thống hình ảnh. Do đó, giá trị dung kháng được chỉ định (ví dụ: 60 pF) cần được đánh giá đồng thời với chiều dài cáp, cấu trúc dây dẫn, lớp cách điện, lớp chắn nhiễu và các yêu cầu điện của hệ thống siêu âm—thay vì xem xét riêng lẻ như một thông số độc lập.

Đường kính cáp 8,3 mm ảnh hưởng thế nào đến thiết kế đầu dò siêu âm?

Đường kính cáp ảnh hưởng trực tiếp đến không gian sẵn có để đi dây cũng như đặc tính cơ học của cáp đầu dò. Cấu trúc có đường kính ngoài (OD) 8,3 mm xác định một mục tiêu kích thước cụ thể, giúp kỹ sư đánh giá đồng thời độ linh hoạt, yêu cầu uốn cong, cấu tạo bên trong cáp, cách nối đầu nối và thiết kế vật lý của hệ thống siêu âm.

Kỹ sư nên xác định những thông số kỹ thuật nào khi phát triển cáp siêu âm tùy chỉnh gồm 198 lõi, cỡ dây 44 AWG?

Các thông số kỹ thuật chính cần bao gồm số lõi, kích thước dây dẫn, yêu cầu điện dung, đường kính ngoài mục tiêu, chiều dài cáp, cấu trúc dây dẫn, vật liệu cách điện, cấu trúc chắn nhiễu, loại đầu nối, bố trí chân cắm, yêu cầu độ linh hoạt hoặc uốn cong, và điều kiện vận hành. Việc cung cấp các yêu cầu này giúp nhà sản xuất cáp phát triển cấu trúc phù hợp với ứng dụng siêu âm cụ thể.

Người mua nên đánh giá những yếu tố nào khi tìm nguồn cung cáp đầu dò siêu âm có số lõi cao?

Người mua nên đánh giá kinh nghiệm của nhà sản xuất trong việc chế tạo cáp siêu âm dây mảnh và mật độ cao, độ nhất quán về kích thước, kiểm soát hiệu năng điện, khả năng tùy chỉnh đầu nối và bố trí chân cắm, phát triển mẫu thử, cũng như độ ổn định trong sản xuất hàng loạt. Đối với ứng dụng siêu âm y tế, các nhà cung cấp cũng cần được đánh giá về hệ thống quản lý chất lượng và năng lực hỗ trợ các dự án cáp y tế tùy chỉnh.

Tại sao chọn Hotten

Nhà sản xuất cáp siêu âm vi đồng trục chuyên nghiệp

Sản xuất cáp mật độ cao

HOTTEN chuyên về các cấu trúc đồng trục thu nhỏ dành cho hình ảnh y tế và các ứng dụng điện tử chính xác.

Tối ưu hóa hiệu suất tín hiệu

Cấu trúc cáp có thể được tối ưu hóa để đáp ứng các yêu cầu về điện dung, chắn nhiễu và độ toàn vẹn tín hiệu.

Hỗ trợ OEM tùy chỉnh

Hỗ trợ khách hàng từ giai đoạn phát triển mẫu đến sản xuất hàng loạt.

Câu hỏi thường gặp

Câu hỏi 1: Cáp siêu âm 198C được sử dụng để làm gì?

cáp siêu âm 198C chủ yếu được dùng trong các hệ thống đầu dò và bộ biến đổi siêu âm mật độ cao, đòi hỏi nhiều kênh tín hiệu.

Câu hỏi 2: HOTTEN có thể tùy chỉnh số lượng kênh không?

Có. HOTTEN hỗ trợ nhiều cấu hình kênh khác nhau, bao gồm 40C, 68C, 130C, 198C, 256C và các thiết kế tùy chỉnh khác.

Câu hỏi 3: Tại sao điện dung lại quan trọng đối với cáp siêu âm?

Điện dung thấp giúp duy trì chất lượng tín hiệu và cải thiện hiệu suất truyền tải trong các hệ thống hình ảnh siêu âm mật độ cao.

Câu hỏi 4: Vật liệu vỏ bọc có thể tùy chỉnh được không?

Có. Các vật liệu vỏ bọc như PVC, TPE, silicone và các loại khác có thể được lựa chọn dựa trên yêu cầu về độ linh hoạt và ứng dụng.
