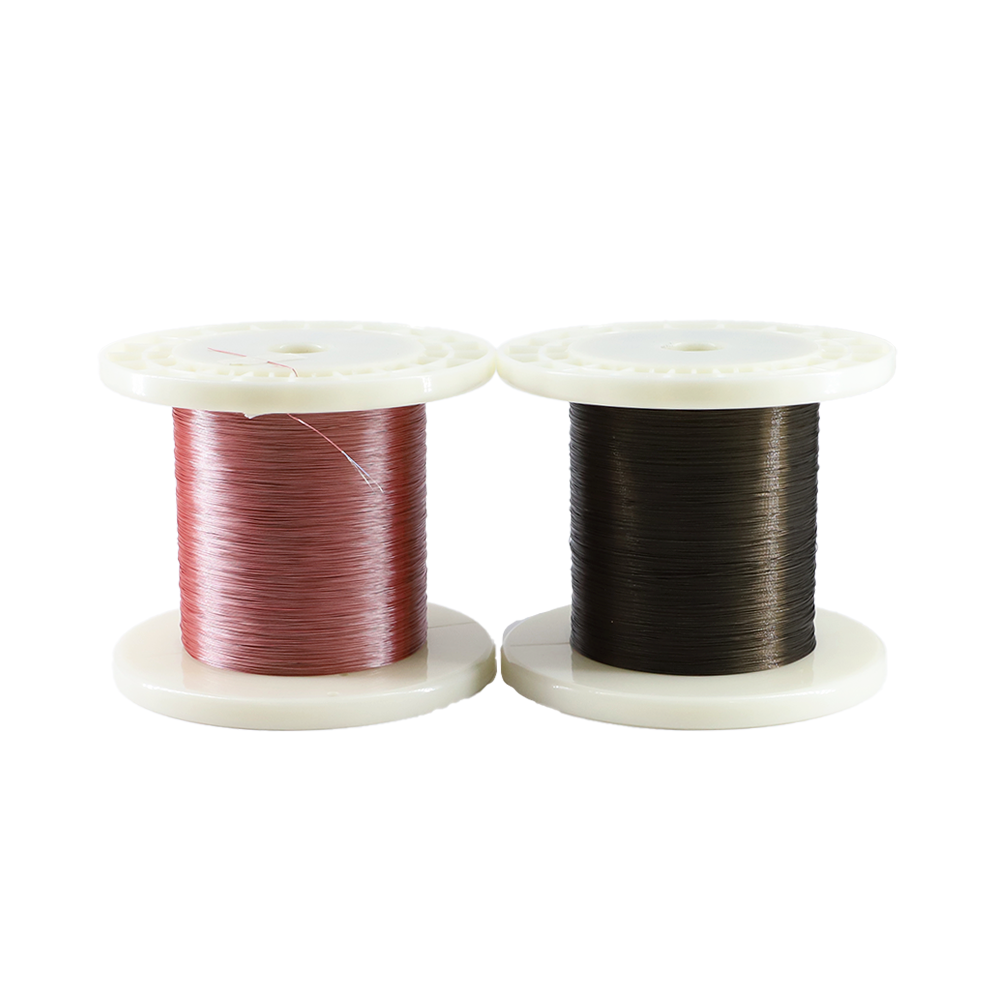

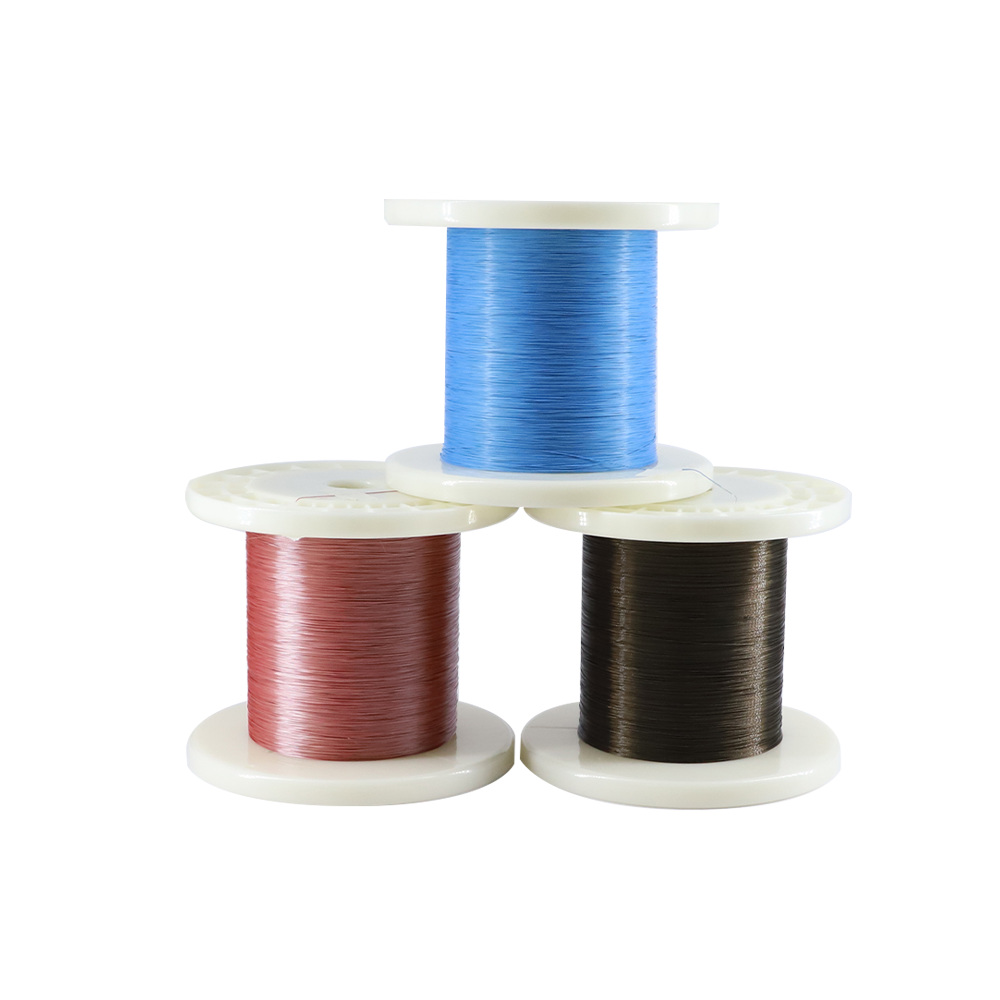

MCC 42.5Ω 42AWG (PET) Dây cáp đồng trục vi mô chịu nhiệt cao LVDS cho điện tử, ô tô và y tế

Các yếu tố cần xem xét trong thiết kế và mua sắm

Những điều kỹ sư cần cân nhắc khi chọn cáp LVDS vi đồng trục 42,5 Ω, cỡ dây 42 AWG

Cáp LVDS vi đồng trục cung cấp giải pháp kết nối nhỏ gọn cho việc truyền tín hiệu vi phân tốc độ cao trong các hệ thống điện tử và y tế. Cấu hình MCC này kết hợp trở kháng đặc trưng 42,5 Ω, dây dẫn cỡ nhỏ 42 AWG, cấu tạo từ PET và yêu cầu chịu nhiệt độ cao , do đó việc kiểm soát trở kháng, bố trí đường đi gọn gàng và lựa chọn vật liệu là những yếu tố kỹ thuật quan trọng cần xem xét.

Đối với ứng dụng OEM, cáp cần được đánh giá như một toàn bộ đường truyền tín hiệu, bao gồm hình dạng dây dẫn, cấu trúc điện môi, lớp chắn, chiều dài cáp, cách nối đầu nối và cách bố trí cơ học.

Cấu hình sản phẩm đã công bố

Yêu cầu kỹ thuật then chốt

các yếu tố liên quan đến trở kháng 42,5 Ω

Thị trường trở kháng đặc trưng 42,5 Ω là thực thể điện học chính cho sản phẩm này.

Khi xác định cáp, khách hàng cần nêu rõ:

• Trở kháng mục tiêu

• Dung sai trở kháng

• Phương pháp đo

• Điều kiện thử nghiệm

• Tần số hoạt động, nếu có áp dụng

• Chiều dài cáp

• Cấu hình Kết nối

Trở kháng chịu ảnh hưởng bởi:

Hình dạng dây dẫn + Cấu trúc điện môi + Lớp chắn + Cấu tạo cáp

Do đó, cáp và đầu nối cần được đánh giá đồng bộ khi bộ lắp ráp được sử dụng trong đường truyền tốc độ cao.

các yếu tố liên quan đến dây dẫn 42 AWG

Thị trường 42AWG cấu hình dây mảnh hỗ trợ việc chế tạo cáp nhỏ gọn.

Các đội mua hàng cần xác nhận:

• Vật liệu dẫn điện

• Bọc

• AWG

• Cấu trúc xoắn dây

• Cách nhiệt

• Yêu cầu điện

• Yêu cầu về độ linh hoạt

Quá trình xử lý dây dẫn có đường kính nhỏ cần được đánh giá cùng với đường kính ngoài của cáp, yêu cầu về lớp chắn và định tuyến cơ học.

Các yếu tố cần xem xét khi thiết kế cấu trúc PET

PET là một thành phần vật liệu đặc thù quan trọng đối với cấu hình này.

Kỹ sư cần đánh giá:

• Đặc tính Điện môi

• Độ dày cách điện

• Kích thước cáp

• Sự linh hoạt

• Bảo vệ cơ học

• Môi trường nhiệt độ

• Tính tương thích với cấu trúc lớp chắn

Cấu trúc PET cuối cùng cần được xác thực dựa trên toàn bộ hình học của cáp vì các đặc tính điện môi có thể ảnh hưởng đến trở kháng.

Các yếu tố cần xem xét khi sử dụng ở nhiệt độ cao

Đối với các ứng dụng LVDS ở nhiệt độ cao, toàn bộ cấu trúc cáp cần được đánh giá thay vì giả định khả năng chịu nhiệt độ cao chỉ từ một vật liệu đơn lẻ.

Khách hàng nên cung cấp:

• Nhiệt độ hoạt động liên tục

• Nhiệt Độ Cực Đại

• Thời gian tiếp xúc

• Hoạt động tĩnh hoặc động ở nhiệt độ nhất định

• Yêu cầu về nhiệt độ của đầu nối

• Chuyển động cơ học ở nhiệt độ cao

• Thời gian sử dụng hoặc điều kiện vận hành yêu cầu

Khi xác định mức độ phù hợp cho môi trường mục tiêu, cần xem xét đồng thời dây dẫn, lớp cách điện, lớp chắn, cấu trúc PET và đầu nối.

Các yếu tố liên quan đến độ nguyên vẹn tín hiệu LVDS

Đối với ứng dụng LVDS, kỹ sư cần đánh giá:

• Cấu hình cặp vi sai

• Khả năng cản đặc trưng

• Hình dạng dây dẫn

• Cấu trúc điện môi

• Che chắn

• Chiều dài cáp

• Việc nối đầu cốt

• Phân bổ chân

• Giao diện PCB

• Định tuyến cáp bên trong

Các yêu cầu điện cuối cùng phải được lấy từ đặc tả giao diện LVDS của khách hàng.

Bọc chắn và kiểm soát nhiễu điện từ (EMI)

Cấu trúc vi đồng trục cung cấp đường dẫn tín hiệu được bảo vệ xung quanh dây dẫn.

Khách hàng nên xác định:

• Chất Liệu Vỏ Chắn

• Mức độ che phủ của lớp chắn

• Cấu hình nối đất

• Kết thúc lớp bảo vệ

• Tính liên tục của lớp bảo vệ ở phía đầu nối

• Hiệu năng EMI yêu cầu

Đối với các ứng dụng tốc độ cao có kích thước nhỏ gọn, việc bảo vệ cần được xem xét cùng với trở kháng và cách kết thúc để duy trì đường dẫn tín hiệu như thiết kế.

Đường kính cáp và cách đi dây cơ học

Đối với các ứng dụng LVDS vi đồng trục có tiết diện nhỏ, đường kính ngoài (OD) của cáp là một thông số cơ học quan trọng.

Khách hàng nên nêu rõ:

• Đường kính ngoài mục tiêu

• Đường kính ngoài tối đa cho phép

• Tolerance OD

• Bán kính uốn tối thiểu

• Sự cho phép định tuyến

• Kích thước lối vào đầu nối

• Giảm tải lực kéo

• Yêu cầu uốn tĩnh hoặc động

Một cáp nhỏ gọn vẫn phải duy trì hình học điện cần thiết và độ tin cậy cơ học.

Các yếu tố linh hoạt

Tùy thuộc vào thiết bị điện tử hoặc thiết bị y tế mục tiêu, cáp có thể cần đáp ứng việc uốn lặp lại hoặc định tuyến trong không gian hạn chế.

Các đội kỹ thuật cần xác định:

• Bán kính uốn tối thiểu

• Số chu kỳ uốn lặp lại, nếu áp dụng

• Sử dụng tĩnh hoặc động

• Đường dẫn định tuyến

• Hướng thoát của đầu nối

• Yêu cầu giảm ứng suất cơ học (strain-relief)

Độ linh hoạt yêu cầu cần được đánh giá cùng với cấu trúc PET, lớp chắn và quá trình xử lý dây dẫn tiết diện nhỏ.

Các yếu tố ứng dụng điển hình

Này cáp vi đồng trục LVDS PET 42,5 Ω, cỡ dây 42 AWG có thể được xem xét cho các ứng dụng đòi hỏi sự kết hợp của:

LVDS tốc độ cao + Trở kháng kiểm soát được + Cấu tạo dây tiết diện nhỏ + Định tuyến gọn nhẹ

Các lĩnh vực ứng dụng tiềm năng bao gồm:

• Thiết bị điện tử tốc độ cao

• Các mô-đun điện tử nhỏ gọn

• Hệ thống điện tử y tế

• Thiết bị điện tử liên quan đến hình ảnh

• Kết nối tín hiệu mật độ cao

Cấu trúc cáp cuối cùng nên được lựa chọn theo thông số kỹ thuật thực tế của hệ thống.

Các yếu tố liên quan đến đầu nối và điểm nối

Đối với các cụm cáp LVDS tốc độ cao, thiết kế đầu nối là một phần của toàn bộ đường truyền.

Khách hàng nên cung cấp:

• Nhà sản xuất đầu nối

• Dòng sản phẩm

• Số phận bộ phận

• Số lượng điểm tiếp xúc

• Độ cao

• Phân bổ chân

• Hướng kết nối

• Giao diện ghép nối

• Phương pháp chấm dứt

• Giảm tải lực kéo

Đầu nối cần được đánh giá cùng với cáp 42,5 Ω để đảm bảo cụm hoàn chỉnh đáp ứng các yêu cầu giao diện dự định.

Các thông số mua hàng chủ chốt

Khi tìm nguồn cung cấp cáp vi đồng trục LVDS PET 42,5 Ω, 42 AWG, đội ngũ mua hàng cần xác nhận:

Tùy chỉnh OEM

HOTTEN hỗ trợ phát triển cáp LVDS vi đồng trục tùy chỉnh theo yêu cầu của khách hàng.

Tùy chỉnh có thể bao gồm:

• AWG

• Vật liệu dẫn điện

• Trở kháng

• Cấu tạo từ PET

• Che chắn

• Đường kính cáp

• Chiều dài cáp

• Đầu nối

• Phân bổ chân

• Chấm dứt

• Yêu cầu về độ linh hoạt

• Mẫu thử nghiệm

• Cấu hình sản xuất hàng loạt

Đối với các dự án OEM, cáp cần được thiết kế dựa trên giao diện LVDS, yêu cầu nhiệt độ và kiến trúc cơ khí của khách hàng.

Danh sách kiểm tra đánh giá nhà cung cấp

Khi đánh giá nhà cung cấp cáp LVDS vi đồng trục 42,5 Ω, dây dẫn 42 AWG, đội ngũ mua hàng nên xem xét:

① Khả năng kiểm soát trở kháng
Nhà cung cấp có thể sản xuất và duy trì ổn định trở kháng 42,5 Ω đã nêu hay không?

② Gia công tiết diện nhỏ
Nhà cung cấp có thể gia công đáng tin cậy dây dẫn 42AWG không?

③ Sản xuất vi-đồng trục
Nhà cung cấp có thể duy trì độ đồng tâm và lớp chắn đồng trục một cách ổn định không?

④ Kiểm soát cấu trúc PET
Nhà cung cấp có thể kiểm soát cấu trúc điện môi PET và kích thước theo yêu cầu không?

⑤ Khả năng chịu nhiệt độ cao
Nhà cung cấp có thể xác nhận toàn bộ cấu trúc cáp phù hợp với môi trường nhiệt độ của khách hàng không?

⑥ Khả năng LVDS tốc độ cao
Nhà cung cấp có thể kiểm soát các yêu cầu về độ toàn vẹn tín hiệu, từ cấu trúc cáp cho đến đầu nối không?

⑦ Hỗ trợ từ mẫu thử nghiệm sang sản xuất hàng loạt
Nhà cung cấp có thể hỗ trợ mẫu kỹ thuật và sản xuất định kỳ không?

Thông tin đề nghị báo giá (RFQ) khuyến nghị

Để đánh giá kỹ thuật và báo giá nhanh hơn, khách hàng nên cung cấp:

• Thông số kỹ thuật giao diện LVDS

• trở kháng mục tiêu 42,5 Ω và dung sai

• yêu cầu dây dẫn 42 AWG

• Vật liệu dẫn điện

• Yêu cầu cấu tạo PET

• Hồ sơ nhiệt độ

• Đường kính ngoài (OD) mục tiêu của cáp

• Tolerance OD

• Yêu cầu về lớp chắn

• Chiều dài cáp

• Yêu cầu độ linh hoạt / uốn cong

• Mã số phụ tùng đầu nối

• Bố trí chân cắm

• Bản vẽ đầu nối

• Môi trường ứng dụng

• Số lượng mẫu thử

• Khối lượng sản xuất dự kiến

• Các bài kiểm tra bắt buộc

Doi voi san pham nay, to hop RFQ quan trong nhat la:

42,5Ω + 42AWG + PET + Yêu cầu nhiệt độ + Đường kính ngoài cáp + Chiều dài cáp + Đầu nối

Hỗ trợ kỹ thuật cáp LVDS vi đồng trục HOTTEN

HOTTEN cung cấp giải pháp tùy chỉnh giải pháp cáp LVDS vi đồng trục cho các ứng dụng điện tử và y tế nhỏ gọn. Cấu hình sản phẩm này được xác định bởi trở kháng đặc trưng 42,5Ω, cấu tạo dây dẫn cỡ nhỏ 42AWG, vật liệu PET và yêu cầu ứng dụng ở nhiệt độ cao .

Đối với dự án OEM, khách hàng có thể cung cấp đặc tả LVDS, bản vẽ cáp, biểu đồ nhiệt độ, thông tin đầu nối và yêu cầu kích thước để đội kỹ thuật đánh giá và sản xuất theo yêu cầu.

Tại sao chọn Hotten

Chuyen nghiep Nhà sản xuất cáp vi đồng trục

Sản xuất cáp siêu mảnh

HOTTEN chuyên về cáp vi đồng trục độ chính xác cao dành cho các ứng dụng điện tử mật độ cao.

Hỗ trợ kỹ thuật linh hoạt

Cấu trúc cáp có thể được tùy chỉnh theo yêu cầu về điện, cơ học và môi trường.

Kiểm soát chất lượng đáng tin cậy

Thiết bị kiểm tra chuyên dụng đảm bảo trở kháng ổn định, hiệu năng cách điện và tính nhất quán trong sản xuất.

Câu hỏi thường gặp

Câu hỏi 1: Cáp vi đồng trục 42AWG được sử dụng để làm gì?

cáp vi đồng trục 42AWG được sử dụng rộng rãi trong các thiết bị điện tử nhỏ gọn, màn hình, máy ảnh, thiết bị bay không người lái và thiết bị y tế yêu cầu truyền tín hiệu tốc độ cao.

Câu hỏi 2: Vỏ bọc PET có ưu điểm gì?

Vỏ bọc PET mang lại cấu trúc nhẹ, khả năng bảo vệ cơ học tốt và độ linh hoạt cao cho các ứng dụng cáp nhỏ gọn.

Câu hỏi 3: HOTTEN có thể tùy chỉnh các giá trị trở kháng không?

Có. HOTTEN hỗ trợ thiết kế trở kháng tùy chỉnh, bao gồm 42,5 Ω, 45 Ω, 50 Ω và các yêu cầu khác.

Câu hỏi 4: Cáp này có thể sử dụng cho các ứng dụng LVDS không?

Có. Loại cáp vi đồng trục này phù hợp cho các ứng dụng truyền tín hiệu tốc độ cao như LVDS.
