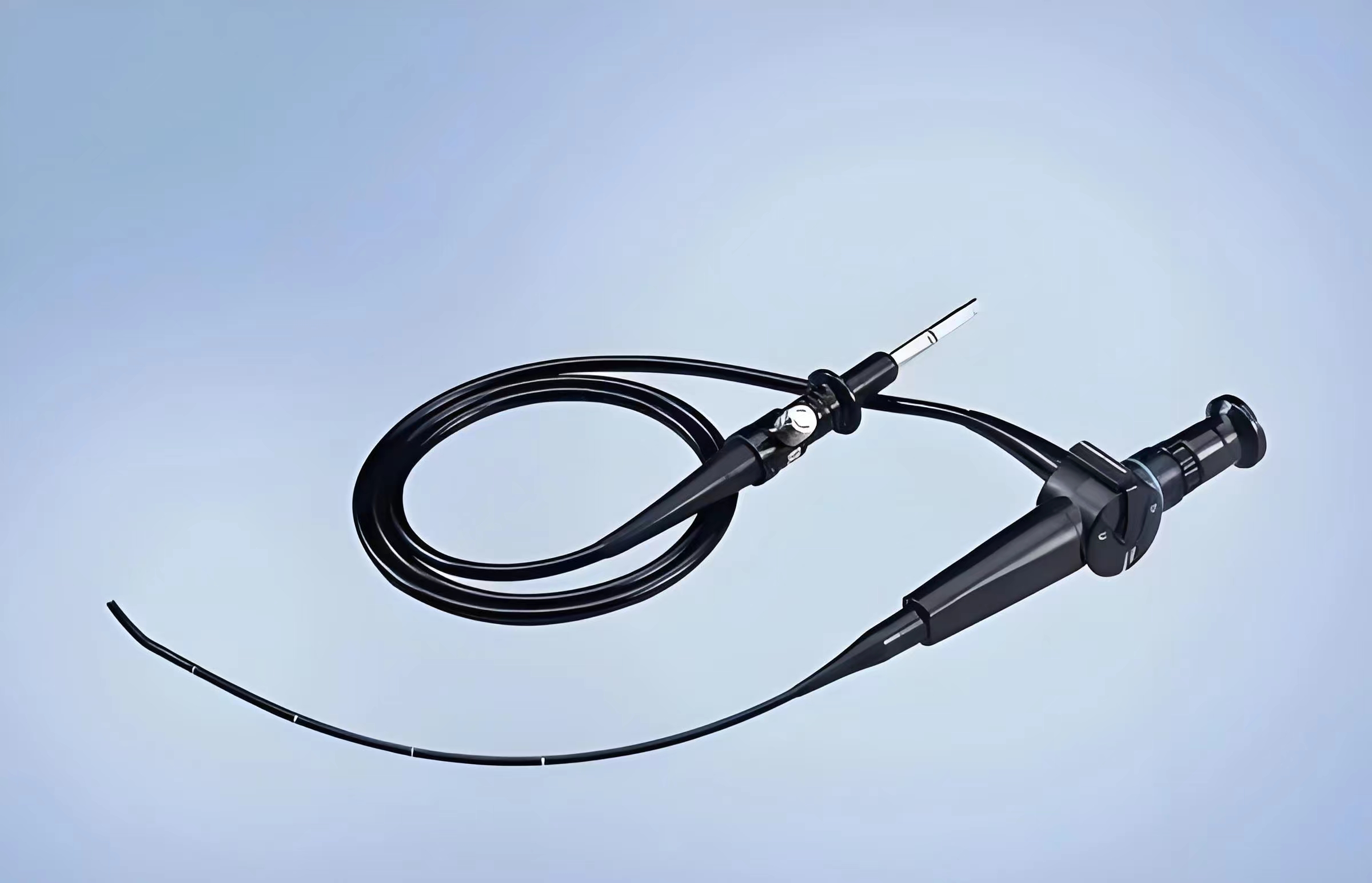

Hur ultrasmå koaxialkablar bibehåller signalkvaliteten i 4K-endoskop

Utvecklingen av minimerande invasiva kirurgiska behandlingar drivs av syn. Utmaningen att uppnå 4K-upplösning i endoskop ger sjukvårdspersonal en oöverträffad vy av vävnadsstruktur, vilket avslöjar cellstrukturer samt vaskulär information som är avgörande för precision. Men att överföra stora mängder okomprimerade 4K-videosignaler från den distala spetsen av ett smalt, flexibelt instrument till skärmen innebär en omfattande konstruktionsutmaning. I kärnan av denna lösning ligger ett system av ultrafina koaxialkablar . Deras förmåga att bibehålla perfekt signalfideli­tet över längd, samtidigt som de tål kontinuerlig böjning, är precis vad som gör modern 4K-endoskopi möjlig.

Viktiga krav för medicinska ultrafina koaxialkablar

Bandbreddsbottleneck: Överföring av 4K-data genom en smal kanal

En ensam 4K-signal kräver en datatakt som överstiger 6 Gbps, vilket kräver enorm dataöverföring. Inom den begränsade storleken på ett endoskop införingsrör, ofta endast 5–10 mm, är utrymmet kostsamt. Det är här ultrafina koaxialkablar verkligen utmärker sig. Jämfört med konventionella böjbara kablar eller till och med böjda kabeluppsättningar mikrokoaxiala sammansättningar erbjuder en långt bättre bandbredd-till-diameter-kvot. Varje enskild koaxialkabel, ofta så liten som AWG 44 (0,05 mm²), fungerar som en skyddad motorväg för en snabb differentiell signaluppsättning (t.ex. de som används i LVDS- eller eDP-processer). Genom att packa flera sådana mikrokoaxiala kabeluppsättningar kan konstruktörer skapa en högdensitetsöverföringskanal som effektivt kan transportera hela 4K-dataflödet utan att öka storleken eller styvheten på endoskopet.

Bevara signals renhet: Impedanskontroll och skärmningens roll

Snabba elektroniska signaler är i grund och botten analoga sändfrekvenser. Alla typer av distortion skadar direkt pixelinformationen. Ultrahögfinmaskad koax bevarar stabilitet med två viktiga koncept. För det första bibehålls sträng impedanskontroll (vanligtvis 50 Ω eller 100 Ω differentiell) längs hela kabellängden. Detta säkerställer impedansanpassning mellan bildsensorn, kabeln och mottagaren, vilket minskar signalförstärkningar som orsakar jitter, egenbilder eller färgförändringar i videon. För det andra har varje koaxialledning sin egen helt privata skärm, en avgörande skyddsfunktion. I den elektriskt bullriga miljön i ett operationsrum (OR), med RF-koaguleringsapparater och annan utrustning närvarande, förhindrar denna skärm korsljud mellan närliggande dataledningar och blockerar elektromagnetisk störning (EMI) från att skada signalen. Denna dubbla säkerhetsfunktion är exakt vad som gör att våra endoskopkablar kan leverera en vacker, artefaktfri bild.

Konstruerad för rörelse: Bevarar integritet under böjning och sterilisering

En endoskop är en livlig apparat, baserad på upprepade användningscykler samt steriliseringsomgångar. Signalsäkerheten får inte försämras under dessa påfrestningar. Uppbyggnaden av den mikrokoaxiala kabeln är därför utformad för motståndskraft. Högflexibla ledare tillsammans med avancerad trådstruktur tål brott. Dielektrisk beläggning med låg densitet minskar signalförlust samtidigt som flexibiliteten förbättras. Dessutom använder hela kabelpaketet en kontrollerad helikalisk läggning, vilket sprider böjspänningar jämnt över alla ledare för att undvika lokala fel. Denna robusta design, finjusterad med vår kompetens inom robotkablage och gimbal-kamerakablage, säkerställer att 4K-signalen förblir stabil efter otaliga böjcykler samt ångsteriliseringar.

Från signal till bild: Möjliggör diagnostisk säkerhet och kirurgisk precision

Den avgörande faktorn för signallstabilitet är medicinsk effektivitet. En fullständigt bevarad signal motsvarar direkt en videofeed med högre dynamiskt omfång, verklig färgnoggrannhet och låg brusnivå. Detta gör det möjligt för läkare att skilja mellan subtila vävnadstoner, identifiera känsliga nervstrukturer samt kontrollera blödningar och upptäcka med precision, allt i realtid. Genom att säkerställa att ingen dataloss eller skuggning sker blir ultrasmala koaxkablar osynliga möjliggörare av medicinsk självgår och förbättrade patientresultat. Denna exakt samma kärnteknik för effektiv, högdensitets signalöverföring ligger till grund för våra andra viktiga medicinska kablar, inklusive IVUS- och ICE-kablar för intravaskulär avbildning samt oral sensorkablar för digitala avläsningar.

Vid Hotten Electronic Wire Technology förstår vårt team att i 4K-endoskopi är kabeln säkerligen inte bara en koppling, utan den optiska fibern för den elektroniska eran. Våra precisionskonstruerade ultrafina koaxkablar är utvecklade för att bli en av de absolut mest pålitliga länkarna i bildkedjan, vilket garanterar att kirurgens syn inte begränsas av datatransmission, utan endast av mänsklig förmåga. Vårt team ger medicintekniska OEM-företag möjlighet att utveckla instrument som ser längre, skarpare och med absolut integritet.

Vanliga frågor

Q1: Vad gör en medicinsk ultrafin koaxialkabel annorlunda?

A: Ultrafin koaxialkablar av medicinsk klass kräver striktare kontroll av material, mekanisk pålitlighet, signalprestanda och kompatibilitet med steriliseringsprocesser jämfört med standard elektronikkablar.

Q2: Varför är biokompatibilitet viktig för medicinska kablar?

A: Biokompatibla material hjälper till att minska risken för biverkningar när kablar används i medicinska apparater som kan komma i kontakt med patienter eller användas i känslomiljöer.

Fråga 3: Kan ultrafina koaxialkablar tåla steriliseringsprocesser?

A: Ja. Medicinska kabeldesigner kan anpassas med material och konstruktioner som uppfyller steriliseringskraven, inklusive motstånd mot värme, kemikalier och upprepade behandlingscykler.

Fråga 4: Vilka material används vanligtvis för medicinska ultrafina koaxialkablar?

A: Vanliga material inkluderar isoleringsmaterial av medicinsk klass, fluoropolymermantlar och specialanpassade skärmmaterial som väljs utifrån applikationskraven.

Fråga 5: Kan medicinska ultrafina koaxialkablar anpassas?

A: Ja. Kabeldiameter, ledarkonstruktion, skärmskyddskonstruktion, ytmaterial och kontaktkonfiguration kan anpassas för specifika medicinska applikationer.
