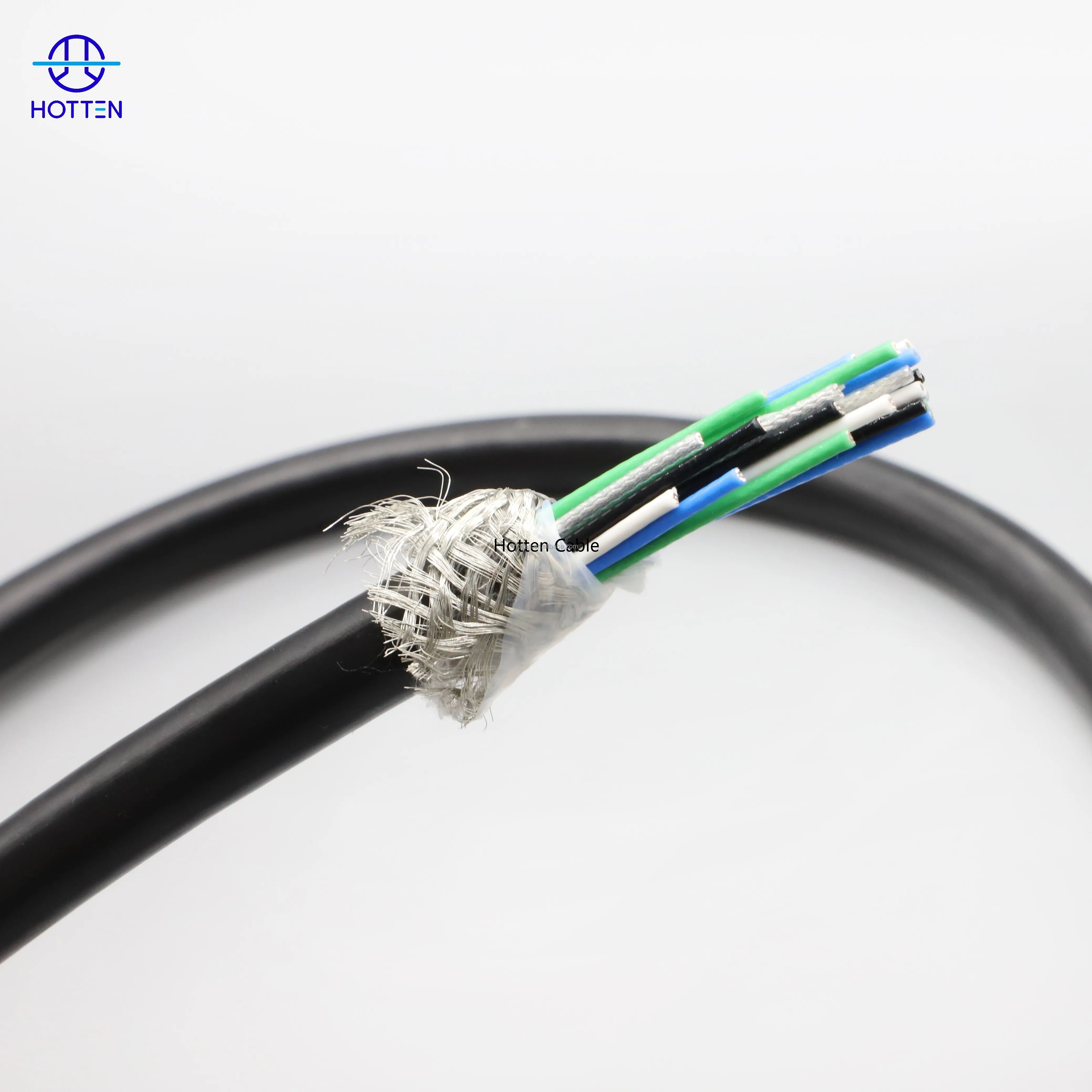

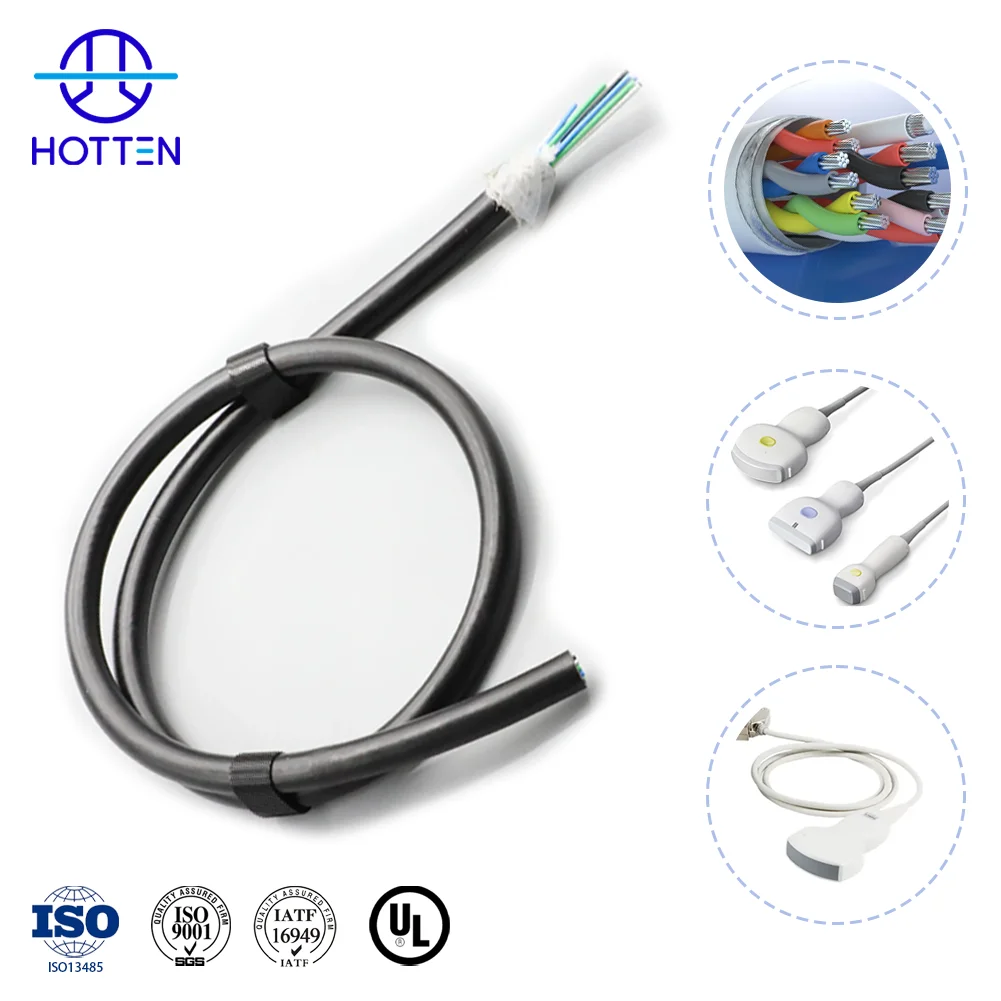

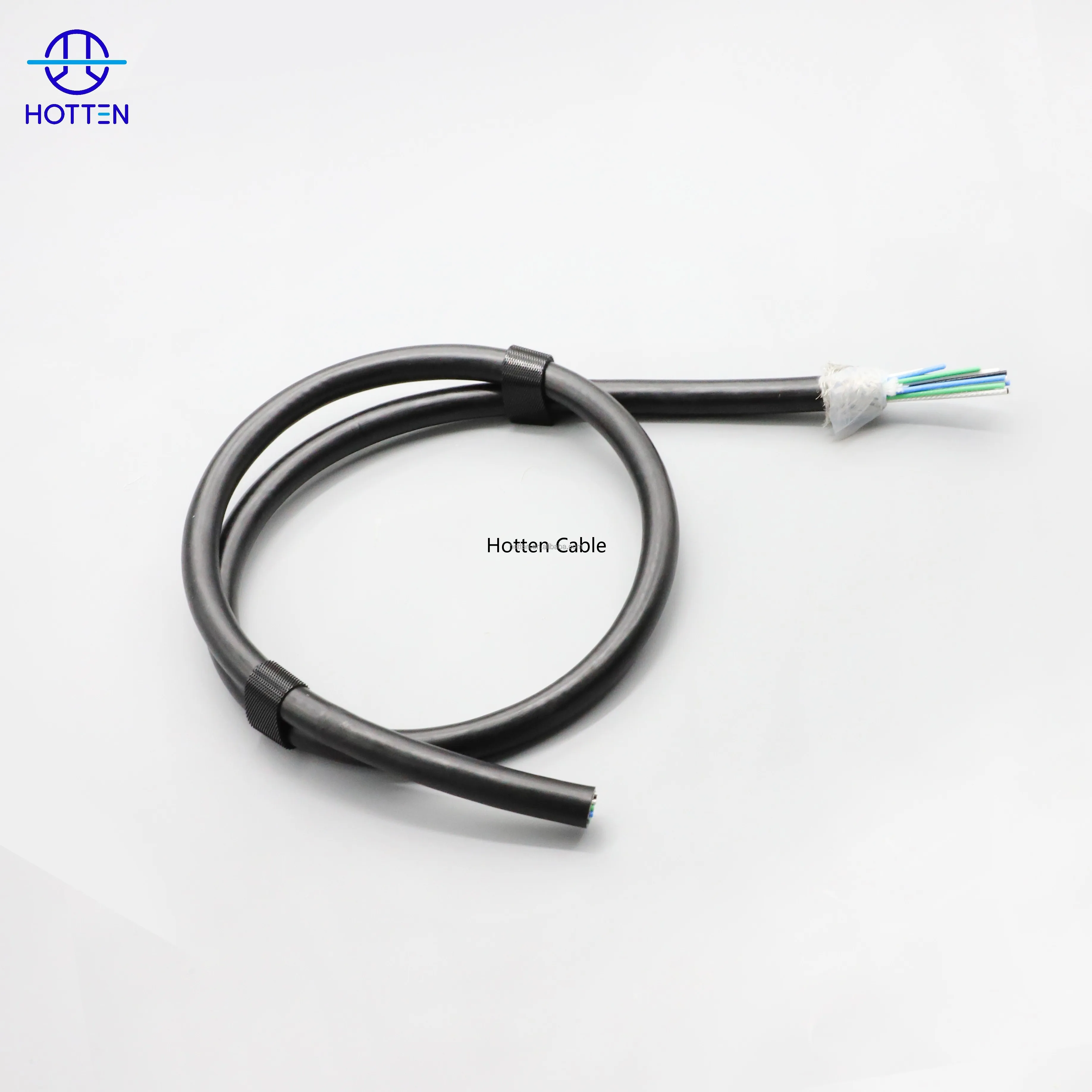

Factory Direct High-Definition B-Ultrasound Kabel 20-Core 30Awg Coaxial PFA Isolatie Hoogwaardige 20-Core 30Awg Coaxiale Kabel

20 kerns, 30 AWG, geïsoleerd met PFA Ultrasoonsondekabel voor medische beeldvormingssystemen

Productoverzicht

🩺 HOTTEN 20-kernige 30 AWG-echografiekabel is ontworpen voor hoogwaardige echografieapparatuur die stabiele signaaloverdracht, uitstekende buigzaamheid en betrouwbare elektrische prestaties vereist.

Dankzij een meerkernige coaxiale opbouw en PFA-isolatiematerialen biedt deze medische kabel uitstekende weerstand tegen hitte, chemicaliën en mechanische belasting voor veeleisende diagnostische toepassingen.

HOTTEN ondersteunt aangepaste oplossingen voor echografiekabels, inclusief geleiderdikte, aantal kernen, isolatiematerialen, afschermbouw en connectorassemblage.

✨ Belangrijke kenmerken

🔹 Transmissie van high-definition signalen

Ontworpen voor medische beeldvormingssystemen die vereisen:

✓ Stabiele signaalintegriteit

✓ Geringe interferentie

✓ Betrouwbare beeldoverdracht

✓ Hoogfrequentieprestaties

🔹 PFA-isolatiemateriaal

PFA-isolatie biedt:

✓ Uitstekende hittebestendigheid

✓ Chemische bestendigheid

✓ Hoge elektrische isolatieprestaties

✓ Lange levensduur

🔹 Multikerncoaxiale structuur

20-kernconfiguratie ondersteunt:

✓ Transmissie van signalen met hoge dichtheid

✓ Compact ontwerp van apparatuur

✓ Aangepaste toepassingen voor sondes

🔹 Flexibele aanpassing

HOTTEN biedt aangepaste oplossingen:

✓ Aantal aders

✓ AWG-afmeting

✓ Kabeldiameter

✓ afschermingstructuur

✓ Mantelmaterialen

✓ Connectormontage

Toepassingen

Geschikt voor:

🔹 B-echografieapparatuur

🔹 Medische beeldvormingssystemen

🔹 Echografiesonde-assemblys

🔹 Diagnostische apparatuur

🔹 OEM-toepassingen voor medische apparaten

Productiecapaciteit

HOTTEN biedt volledige OEM-kabelproductie:

✓ Productie van microcoaxiale kabels

✓ Medische kabelassemblage

✓ Precisie-extrusie

✓ Afschermpost

✓ Prototypenontwikkeling

✓ Massaproductie

Technische en inkoopgerelateerde overwegingen

Waar ingenieurs op moeten letten bij de keuze van een 20-aders B-ultrasoonkabel

Een B-ultrasoonkabel verbindt een ultrasoonsonde of transducer met de ondersteunende diagnostische apparatuur. Voor high-definition ultrasoonsystemen moet bij de keuze van de kabel rekening worden gehouden met aantal aders, geleiderdikte, coaxiale constructie, signaaloverdracht, afscherming, buigzaamheid, kabeldiameter en connectorintegratie als geheel ontworpen kabel.

Deze configuratie combineert een 20-aders, 30AWG coaxiale constructie met PFA-isolatie , waardoor deze bijzonder geschikt is voor compacte ultrasoonsondesystemen waarbij meerkanaals signaaloverdracht en gecontroleerde kabelconstructie vereist zijn.

Gepubliceerde productconfiguratie

De belangrijkste productkenmerken zijn de 20-aders configuratie, 30AWG geleiders, coaxiale constructie en PFA-isolatie .

Belangrijkste technische vereisten

overwegingen voor de 20-kernconfiguratie

De 20-kern de configuratie moet vóór de productie worden afgestemd op de werkelijke architectuur van de echografieprobe.

Klanten dienen te specificeren:

• Aantal signaalchannels

• Stroomaansluitingen

• Aard- of retourgeleiders

• Afgeschermde verbindingen

• Hulpdraden

• Toewijzing van kernen

• Connectordisposities

Een kabeltekening of een bedradingsschema wordt sterk aanbevolen, omdat de 20 geleiders gedurende de gehele productie correct geïdentificeerd en aangesloten moeten blijven.

overwegingen voor 30AWG-geleiders

De 30 AWG de geleider biedt een gedefinieerde fijndraadconfiguratie voor de kabel.

Technische teams dienen te verifiëren:

• Geleider materiaal

• AWG

• Strandingstructuur

• Bekleding, indien van toepassing

• Isolatie

• Elektrische eisen

• Flexibiliteitsvereisten

De uiteindelijke keuze van de geleider dient te worden beoordeeld in combinatie met de coaxiale structuur en de totale kabelafmetingen.

Overwegingen bij coaxiale constructie

De coaxiale structuur is een belangrijk onderdeel van dit product.

Ingenieurs moeten de volgende aspecten beoordelen:

• Binnenleider

• Dielektrische laag

• Afschermstructuur

• Afschermingsafsluiting

• Coaxiale geometrie

• Algemene kabelopstelling

• Aansluitinterface

Voor ultrasoonkabels met meerdere kanalen dient de relatie tussen de individuele coaxiale kanalen en de complete kabelassemblage te zijn gedefinieerd op de tekening van de klant.

Overwegingen voor PFA-isolatie

PFA is het gespecificeerde isolatiemateriaal voor dit product.

Klanten dienen informatie te verstrekken over:

• Vereiste isolatiedikte

• Elektrische eisen

• Kabelafmetingen

• Flexibiliteit

• Bedrijfstemperatuur

• Mechanische routing

• Verenigbaarheid met de geleider en de afschermbouw

De PFA-isolatie dient als onderdeel van de volledige coaxiale geometrie te worden beoordeeld, omdat de diëlektrische eigenschappen van invloed kunnen zijn op de elektrische prestaties.

Overwegingen voor signaalintegriteit

Voor high-definition B-ultrasoonsystemen vormt de kabel een onderdeel van het volledige elektrische transmissiepad tussen de transducer en de diagnostische apparatuur.

Relevante parameters kunnen omvatten:

• Geleiderconfiguratie

• Coaxiale geometrie

• Vermogen

• Impedantie, indien gespecificeerd

• Kabel lengte

• Afschirming

• Consistentie tussen kanalen

• Aansluiting van connectoren

• Aardingsconfiguratie

De definitieve elektrische specificaties moeten afkomstig zijn van het ontwerp van het ultrasoon systeem van de klant.

Afscherming en kanaalscheiding

De coaxiale constructie biedt een afgeschermde pad rond de geleider.

Bij het inkopen van de kabel moeten klanten duidelijk aangeven:

• Schildmateriaal

• Schermdekking

• Aardingsmethode

• Afschermingsafsluiting

• Vereiste kanaalscheiding

• EMI-vereisten

• Continuïteit van de afscherming aan de connectorzijde

Voor multikanaals ultrasoon systemen moeten afscherming en aarding samen met de transducer en de interface van de diagnostische apparatuur worden beoordeeld.

Buigbaarheid en sondepositionering

Ultrasoon onderzoeksonderdelenkabels kunnen tijdens het hanteren herhaaldelijk gebogen en bewogen worden.

Technische teams dienen te definiëren:

• Minimale buigstraal

• Herhaald buigen

• Beweging van de echofoon

• Apparatuurroutering

• Kabeluitgangsrichting

• Spanningsontlasting

• Vereiste kabelzachtheid

De kabel moet de beoogde elektrische en coaxiale constructie behouden tijdens de vereiste mechanische beweging.

Overwegingen betreffende de kabeldiameter

Voor een coaxiale kabel met 20 aders wordt de uiteindelijke buitendiameter beïnvloed door:

Aantal aders + 30 AWG + coaxiale structuur + PFA-isolatie + afscherming + buitenconstructie

Klanten dienen te verstrekken:

• Doel-uitwendige diameter

• Maximaal toegestane buitendiameter

• OD-tolerantie

• Ruimte voor het routen van de sonde

• Afmetingen van de connectorinvoer

• Gewenste buigradius

Een gecontroleerde buitendiameter is bijzonder belangrijk wanneer de kabel door een compacte sonde- of handvatstructuur moet passen.

Overwegingen voor connectoren en afsluiting

De connector maakt deel uit van het volledige ultrasoon signaalpad.

Klanten dienen te verstrekken:

• Fabrikant van de connector

• Connectorenreeks

• Onderdeelnummer

• Aantal contacten

• Pin Toewijzing

• Aansluitoriëntatie

• Aansluitinterface

• Beëindigingsmethode

• Eisen voor spanningsontlasting

Voor een kabel met 20 aders moeten de pinconfiguraties aan zowel de sondekant als de apparatuurkant worden bevestigd voordat de prototypeproductie begint.

Belangrijkste inkoopparameters

Bij het inkopen van een 20-aderige 30 AWG coaxiale B-ultrasoonkabel dienen inkoopteams te verifiëren:

OEM-aanpassing

HOTTEN ondersteunt aangepaste ontwikkeling van B-ultrasoonkabels op basis van de specifieke eisen van de klant met betrekking tot sonde en diagnostisch systeem.

Customisatie kan omvatten:

• Aantal kernen

• AWG

• Geleider materiaal

• Coaxiale constructie

• Isolatiemateriaal

• Afschirming

• Kabeldiameter

• Kabel lengte

• Jas / buitenmateriaal

• Verbindingsstuk

• Pin Toewijzing

• Beëindiging

• Prototype monsters

• Configuratie voor massaproductie

Voor OEM-projecten dient de uiteindelijke kabel te worden ontworpen rond de werkelijke ultrasoontransducer en de apparatuurinterface.

Leverancier Evaluatie Lijst

Bij de beoordeling van een leverancier voor een coaxiale B-echografiekabel met 20 aders moeten inkoopteams rekening houden met:

① Multikanaalscoaxiale mogelijkheden
Kan de leverancier consistent 20 coaxiale signaalwegen vervaardigen en monteren?

② Verwerking van fijne aders
Kan de leverancier de gespecificeerde geleiders van 30 AWG betrouwbaar verwerken?

③ PFA-isolatiemogelijkheid
Kan de leverancier stabiele PFA-isolatiedimensies en elektrische eigenschappen behouden?

④ Signaalintegriteitsmogelijkheden
Kan de leverancier de coaxiale geometrie, afscherming en andere signaalgerelateerde vereisten beheersen?

⑤ Hoogdichtheid-aansluiting
Kan de leverancier de aansluiting en beëindiging van de 20-adersconnector nauwkeurig beheren?

⑥ Ondersteuning van prototype naar massaproductie
Kan de leverancier engineeringmonsters en herhaalde productie ondersteunen?

Aanbevolen RFQ-informatie

Voor een snellere technische beoordeling en offerte wordt klanten aanbevolen om het volgende te verstrekken:

• Toepassing in B-echografieprobes

• 20-kernconfiguratie

• vereiste geleider van 30 AWG

• Geleider materiaal

• Tekening van coaxkabel

• PFA-isolatievereiste

• Afschermingsspecificatie

• Doelimpendantie, indien van toepassing

• Doelcapaciteit, indien van toepassing

• Kabel

• Kabel lengte

• Flexibiliteitsvereisten

• Connectornummer

• Pinconfiguratie / kanaaltoewijzing

• Eisen voor beëindiging

• Aantal prototypes

• Verwachtte productievolume

• Vereiste tests

Voor dit product is de belangrijkste RFQ-combinatie:

20C + 30AWG + coaxiaal + PFA + buitendiameter + kabellengte + connector + pinning

HOTTEN B-echografiekabel technische ondersteuning

HOTTEN levert op maat gemaakte coaxiale oplossingen voor high-definition B-echografie voor echografieprobes en -transducers.

Dit product onderscheidt zich door zijn 20-aders, 30AWG coaxiale constructie met PFA-isolatie , waardoor een gedefinieerde kabelconfiguratie met meerdere kanalen voor medische echografiesystemen wordt geboden.

Voor OEM-ontwikkeling kunnen klanten de specificatie van de transducer, het kabelschema, de connectorinformatie en de elektrische vereisten verstrekken voor technische beoordeling en op maat gemaakte productie.

Waarom Hotten kiezen

✓ Ervaren fabrikant van medische kabels

✓ Microcoaxiale kabeltechnologie

✓ Aangepaste OEM-oplossingen

✓ UL- en ISO-kwaliteitsmanagementsysteem

✓ Ondersteuning van prototype tot massaproductie

Veelgestelde vragen

V1: Waar wordt een ultrasone kabel met 20 aders voor gebruikt?

Een ultrasone kabel met 20 aders wordt veelal gebruikt in ultrasoonsondes en medische beeldvormingssystemen waar meerdere signaalkanalen betrouwbare overdracht vereisen.

V2: Kan HOTTEN ultrasoonsonde-kabels op maat maken?

Ja. HOTTEN kan het aantal aders, AWG-afmetingen, isolatiematerialen, afschermpstructuren en connectoren naar wens aanpassen op basis van klantvereisten.

V3: Waarom PFA-isolatie gebruiken voor medische kabels?

PFA biedt uitstekende elektrische isolatie, temperatuurbestendigheid en chemische stabiliteit, waardoor het geschikt is voor veeleisende medische toepassingen.

Q4: Vervaardigt HOTTEN medische kabelassemblages?

Ja. HOTTEN levert op maat gemaakte medische kabelassemblages, van kabelontwerp en prototypeontwikkeling tot massaproductie.
