Hottenケーブル 専門カスタム 高速TPEデータ伝送 USB 4 ケーブル Type C用

製品概要

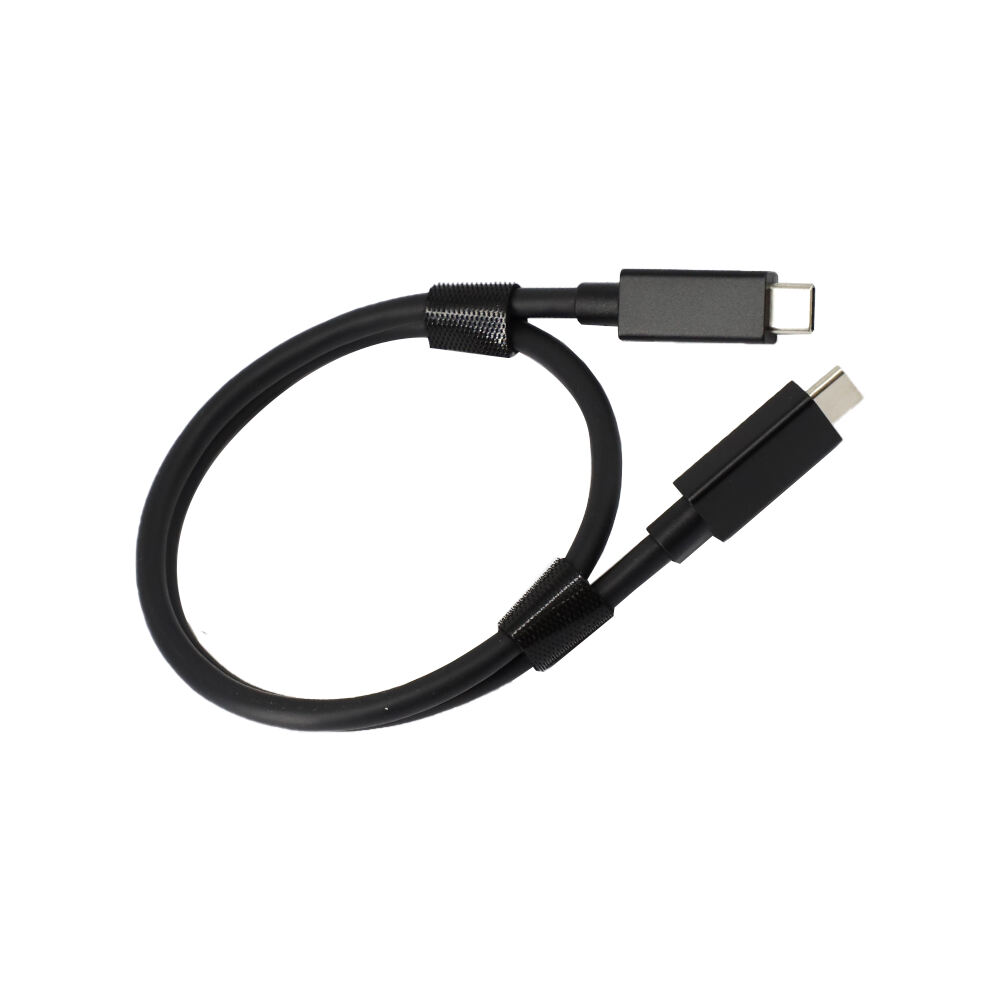

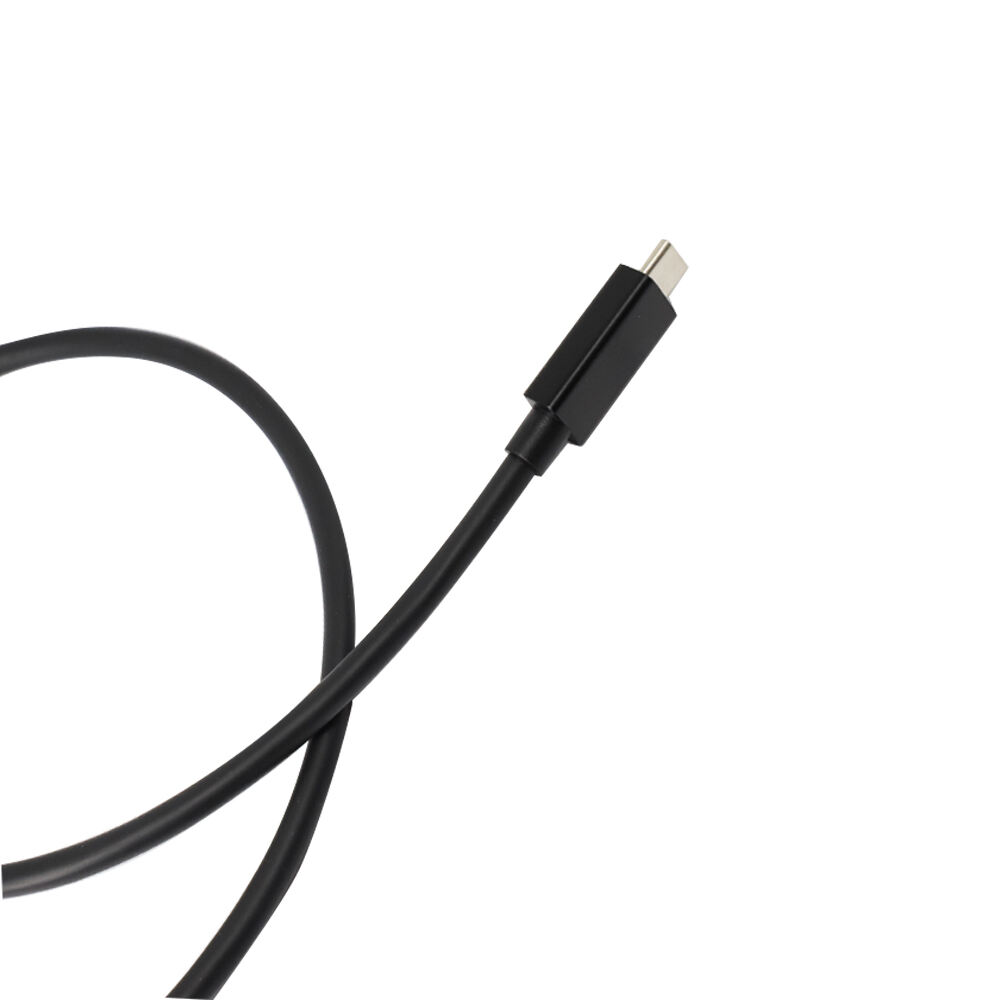

高速データ伝送に対応したカスタムTPE製USB4タイプCケーブル

HOTTENでは、高速データ伝送を実現するUSB4タイプCケーブルのカスタムソリューションを提供しています。柔軟性に優れたTPE外装設計と信頼性の高い信号伝送性能が特長です。

高度な電子機器向けに設計された本USB4ケーブルは、最適化された導体構造・シールド技術・カスタマイズ可能な材料選択を組み合わせることで、多様なOEM要件に対応します。

HOTTENでは、材料選定や構造設計から量産まで、ケーブルの全工程におけるカスタマイズをサポートします。

主な特長

高性能TPE製USB4ケーブルソリューション

高速データ送信

デザイン目的:

• 高帯域幅通信
• 安定した信号伝送
• 信頼性の高い電子機器接続

柔軟性に優れたTPE外装設計

TPE製外装の特長：

• 高い柔軟性
• 快適な操作
• 機械的耐久性の向上

高度なシールド構造

対応可能:

• EMI低減
• 信号保護
• 高周波伝送の安定性

カスタムケーブル構造

カスタマイズ対応項目：

• ケーブル長
• ワイヤ計
• コネクタタイプ
• ジャケット材料
• シールド構造

OEM製造対応能力

HOTTENが対応するサービス：

• 試作物の開発
• エンジニアリングのカスタマイズ
• 大量生産

ケーブル構造

カスタマイズ可能なUSB4ケーブル構造

指揮者

オプション：

• 銀 に 塗ら れ た 銅
• 錫メッキ銅
• 銀メッキ銅合金
• 錫メッキ銅合金

隔熱

オプション：

• ポリテトラフルオロエチレン（PTFE）
• eptfe
• FEP
• PFA

シールド

オプション：

• 錫メッキ銅
• 銀 に 塗ら れ た 銅
• CU／PET
• AL／PET

ジャケット

オプション：

• TPE
• TPU
• ポリ塩化ビニル（PVC）
• シリコン
• PFA
• FEP

アプリケーション

USB4ケーブルの用途

対応機器：

💻 高性能コンピュータ

🖥 ディスプレイシステム

📱 スマートエレクトロニクス

🎮 ゲーミングデバイス

📷 カメラ機器

🤖 インテリジェントデバイス

カスタマイズオプション

OEM USB4 ケーブルサービス

HOTTENが対応するサービス：

✔ TPE ジャケットのカスタマイズ対応

✔ ケーブル長さのカスタマイズ対応

✔ コネクタ選定

✔ シールド最適化

✔ 電気的性能の最適化

✔ プロトタイプ試作品

✔ 量産対応

設計・調達に関する検討事項

エンジニアがUSB4 Type-Cケーブルを選定する際に考慮すべきポイント

USB4 Type-Cケーブルは、互換性のある電子機器間で使用される高速データ接続用ケーブルであり、その性能は 信号整合性、シールド構造、導体構成、コネクタの互換性、ケーブル長、柔軟性および機械的信頼性 といった要素すべてによって最終的なケーブル設計に影響を受けます。

OEM用途では、単に「USB4」や「Type-C」というラベルだけで評価するのではなく、ケーブルを包括的な接続システムとして総合的に評価する必要があります。伝送性能要件、コネクタ構成、ケーブル構造および機械的要件は、量産開始前に明確に定義しておく必要があります。

主要な技術要件

高速信号整合性に関する検討事項

USB4ケーブル用途では、ケーブル全体を高速伝送パスとして捉える必要があります。

エンジニアは以下の項目を評価する必要がある場合があります：

• 導体構造

• 絶縁特性

• シールド構造

• ケーブル長

• 接続器の質

• 端末処理の一貫性

• 内部のケーブル路線

• 機械的曲げ条件

ケーブル構造の一部を変更すると、全体の伝送特性に影響を及ぼす可能性があるため、顧客の要求仕様に対して、ケーブル全体のアセンブリを評価する必要があります。

シールドおよびEMI（電磁干渉）に関する考慮事項

ホッテン社の現行製品構成では、以下を含む複数のシールド選択肢をご提供しています：

• 錫メッキ銅

• 銀 に 塗ら れ た 銅

• CU／PET

• AL／PET

既存の製品ページでは、遮蔽構造が明確に EMI低減、信号保護、高周波伝送の安定性向上を目的として位置付けられています .

最終的な遮蔽構造は、顧客のケーブル構成および必要な信号性能に応じて選定する必要があります。

TPE外被の選定

現行製品は TPE外被を軸に展開されており 、ページでは柔軟性、取り扱い性、機械的耐久性を主なメリットとして提示しています。

TPE製USB4ケーブルを仕様する際には、顧客が以下の点を明確にする必要があります：

• 必要な柔軟性

• ケーブルの配線条件

• 最小曲げ半径（曲げ可能半径）

• ハンドリング頻度

• 希望する表面特性

• ケーブルの外径制限

• コネクタのストレインリリーフ要件

TPEは完全なケーブル構造の一部にすぎません。導体、絶縁層、シールド、ジャケット、およびコネクタを総合的に評価する必要があります。

導体および絶縁材の選定

現在の製品ページには、以下の導体オプションが記載されています：

• 銀 に 塗ら れ た 銅

• 錫メッキ銅

• 銀メッキ銅合金

• 錫メッキ銅合金

選択可能な断熱仕様には以下が含まれます：

• ポリテトラフルオロエチレン（PTFE）

• eptfe

• FEP

• PFA

これらの材料は、顧客の電気的・機械的・寸法的な要件に応じて選択できます。

Type-Cコネクタに関する検討事項

USB4 Type-Cケーブルの開発プロジェクトでは、コネクタの選定を技術開発段階で確認する必要があります。

お客様よりご提供いただくもの：

• コネクターモデル

• コネクタメーカー

• 部品番号

• 接点構成

• ピン配置

• 端子処理に関する要件

• コネクタの向き

• ストレインリリーフ（引張緩和）要件

• 該当する場合のオーバーモールド要件

現行のホッテン社製品ページには、コネクタの種類をカスタマイズ可能であると明記されています。

主要な調達パラメーター

カスタマイズ仕様のUSB4 Type-Cケーブルを調達する際には、調達部門および技術部門が以下の項目を明確に定義する必要があります：

OEM オーダーメイド化

ホッテン社では、以下を含むカスタマイズ仕様のUSB4 Type-Cケーブルの開発をサポートしています：

• ケーブル長

• ワイヤ計

• コネクタタイプ

• ジャケット材料

• シールド構造

• 電気的性能の最適化

• ケーブル建設

• 試作サンプル

• 大量生産

これらのカスタマイズオプションは、現在の製品ページにすでに記載されています。

OEM開発においては、最終的なケーブルは、顧客の実際のデバイスインターフェース、伝送要件、および機械的構造に基づいて決定する必要があります。

サプライヤー評価チェックリスト

USB4ケーブルのサプライヤーを評価する際、調達チームは以下の点を検討すべきです。

① 高速伝送対応ケーブルの能力
当該サプライヤーは、高速デジタル伝送を目的としたケーブルの開発・製造が可能ですか？

② 信号整合性制御
当該サプライヤーは、導体、絶縁材、シールド、ケーブル長、コネクタ端末処理を統合的に調整できますか？

③ Type-Cコネクタの組立
当該サプライヤーは、指定されたType-Cコネクタおよび端末構成を提供できますか？

④ 柔軟性に優れたケーブル構造
当該サプライヤーは、所定の柔軟性および取り扱い特性を満たすTPEまたはその他の被覆構造のケーブルを提供できますか？

⑤ プロトタイプ開発
量産開始前に、サプライヤーは工学試作サンプルを提供できますか？

⑥ 量産時の品質安定性
サプライヤーは、量産継続中に電気的特性、シールド性能、コネクタ性能を安定して維持できますか？

推奨されるRFQ情報

技術評価および見積もりを迅速に行うため、お客様には以下の情報をご提供ください：

• USB4対応用途

• デバイスインターフェース

• 要求される伝送仕様

• ケーブル図面

• 導体／ワイヤーゲージ

• 保温・保冷性能の要件

• シールド要件

• ジャケットの要件

• ケーブル長

• ケーブル直径

• 柔軟性要件

• Type-Cコネクタの型式または部品番号

• ピン配置

• 端子処理に関する要件

• 試作数量

• 想定される生産量

• 必要な試験

• 適用される品質要件

既存のケーブルサンプル、コネクタの部品番号、または工学図面をご提供いただくと、カスタムケーブル開発時の不確実性を低減できます。

品質および試験に関する検討事項

現在のHOTTENページには以下が記載されています：

• 連続性試験

• 絶縁抵抗試験

• 信号伝送試験

• シールド性能試験

• コネクタの信頼性試験

uSB4ケーブルの品質管理範囲の一環として実施されます。

OEMプロジェクトでは、最終検査基準を顧客の製品仕様および必要な伝送性能と整合させる必要があります。

ホッテン社 USB4ケーブル技術支援

HOTTENはカスタマイズ対応を提供します USB4 Type-Cケーブルソリューション 高性能コンピュータ、ディスプレイシステム、スマートエレクトロニクス、ゲーム機器、カメラ機器、スマートデバイス向けです。現在の製品ページでは、ケーブル長、導体線径、コネクタ種別、外装材、シールド構造、電気的性能のカスタマイズに加え、試作開発および量産対応が可能です。

OEMプロジェクトでは、顧客よりインターフェース仕様、ケーブル図面、コネクタ情報、伝送要件をご提供いただき、技術評価およびカスタム生産に対応いたします。
