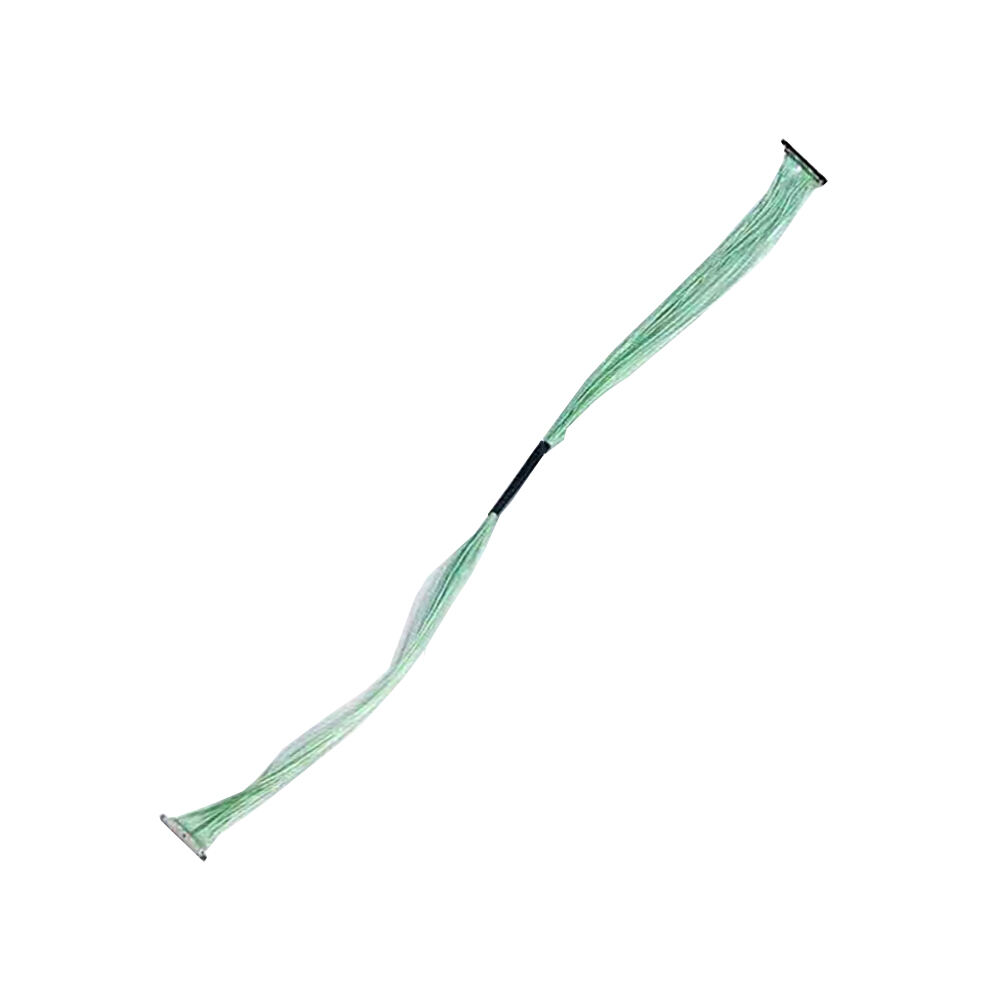

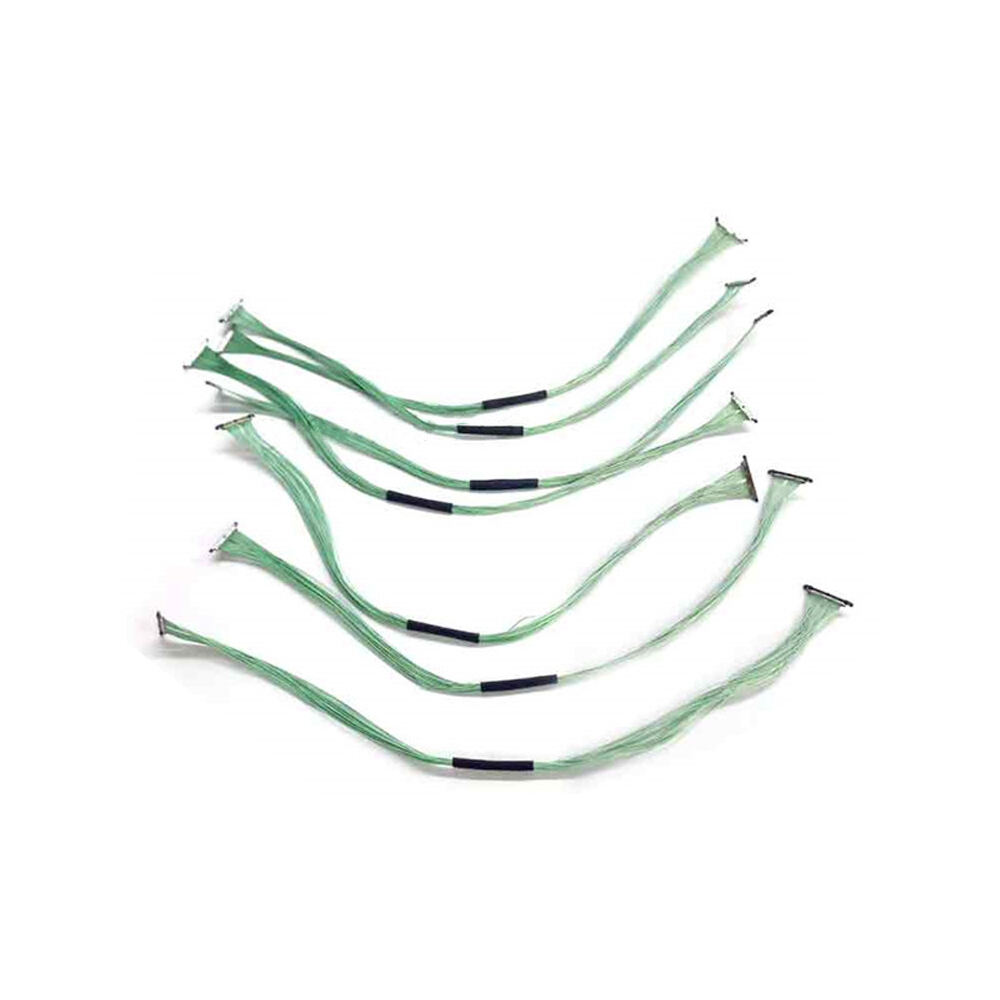

カスタム 高級マイクロ同軸ケーブル ジンバルカメラ配線ハーネス

設計・調達に関する検討事項

Aカスタム高品位マイクロコアキシャルジンバルカメラ用ワイヤーハーネス ジンバルカメラおよびUAV撮像システム向けのコンパクトなケーブル接続ソリューションであり、柔軟な配線、省スペース構造、信頼性の高い信号伝送が求められる場合に適しています。ケーブル選定にあたっては、ジンバルの動作、マイクロコアキシャル構造、カメラインターフェース、ケーブル寸法、シールド性能、および端子処理要件を検討する必要があります。

設計上の考慮事項

ジンバルの動作とケーブルの柔軟性
ジンバルカメラは運用中に継続的に向きを変えるため、ケーブルハーネスは制御された動きに対応できる必要があります。設計者は、曲げ方向、動作範囲、配線経路、ケーブル長、およびジンバルアセンブリ周辺における機械的応力を評価すべきです。

マイクロコアキシャル構造
マイクロ同軸ケーブル構造は、配線可能なスペースが限られているコンパクトなカメラシステムに適しています。ケーブル構造は、必要な電気的特性、シールド性能、柔軟性、外径、および設置条件に応じて選定する必要があります。

カメラ信号の要件
ハーネスは、カメラモジュールと接続先電子機器間で伝送される信号に応じて設計する必要があります。エンジニアは、信号の種類、導体配置、シールド要件、ケーブル長、端子処理方法を、信号伝送経路全体の一部として明確に定義する必要があります。

小型無人航空機（UAV）への統合
ジンバル搭載カメラシステムは、しばしば設置空間が限られたUAVアセンブリ内に組み込まれます。ケーブルの外径、コネクタ位置、出線方向、配線余裕空間、およびケーブルの柔軟性は、カメラおよびジンバルの機械的設計と併せて検討する必要があります。

軽量化と小型化
小型の空中搭載システムでは、ケーブルの寸法や構造が全体の接続面積および重量に影響を及ぼします。ケーブルは、不要な太さを避けつつ、所定の電気的・機械的性能を満たすように設計する必要があります。

シールド性能と信号品質
カメラおよび画像信号は、電磁妨害（EMI）に対して感度が高い場合があります。このため、必要なシールド構造、アース方法、コネクタ端末処理、およびケーブル構造については、対象となるシステムに応じて総合的に評価する必要があります。

コネクタおよび端子の互換性
ワイヤハーネスは、カメラ、ジンバル、PCB、または制御ユニットのインターフェースと一致していなければなりません。コネクタシリーズ、正確な部品番号、マatingインターフェース（嵌合形状）、ピン配列、接触端子の向き、および端末処理方法については、量産開始前に確認を完了する必要があります。

機械的保護および配線
ケーブルは、可動式ジンバル部品との干渉を生じないよう配線する必要があります。ケーブルの出入口位置、固定ポイント、曲げ方向、および周辺機械部品とのクリアランスについては、設計段階で明確に定義する必要があります。

調達に関する検討事項

調達を検討する際、 カスタムマイクロコアキシャルジンバルカメラ用ワイヤーハーネス oEM購入担当者様には、入手可能な技術情報をご提供ください。

OEM オーダーメイド化

ホッテンは、ケーブル構造、導体配置、ケーブル長、ケーブル外径、柔軟性要件、コネクタインターフェース、ピンアサイン、シールド構造、図面およびサンプルに基づき、ジンバルカメラ、UAV（無人航空機）、ドローン、および小型画像取得機器向けにカスタマイズされたマイクロコアキシャルワイヤーハーネスのサポートを提供しています。

対応車種 カスタムジンバルカメラ用マイクロコアキシャルワイヤーハーネス プロジェクトにおいて、お客様はカメラまたはジンバルのインターフェース、コネクタ品番、信号構成、可動要件、配線条件、および生産数量を提示していただければ、技術評価および試作から量産への調達に対応いたします。

ジンバルカメラ用マイクロコアキシャルケーブルアセンブリの設計・調達上の検討事項

なぜジンバルカメラシステムではマイクロコアキシャルケーブルが使われるのですか？

マイクロコアキシャルケーブルは、小型のジンバルカメラシステムでよく採用されます。これは、小さなケーブルアセンブリ内に、複数の独立した信号伝送路を確保できるためです。カメラモジュールの内部空間が限られており、高密度な信号接続が求められる場合に特に有効です。

ジンバル用途では、ケーブルの選定は電気的特性だけではなく、設置可能な配線スペースへの収まりや、カメラアセンブリの機械的動作への追従性も重要な要件となります。

ジンバルカメラにマイクロコアキシャルケーブルを用いるメリットは何ですか？

マイクロコアキシャルケーブルアセンブリは、高密度な信号配線とコンパクトなケーブル構造を両立させることができます。これは、スペース制約、信号品質、コネクタ配置、ケーブル配線のすべてを総合的に検討する必要があるカメラシステムにおいて、大きな利点となります。

用途に応じて、エンジニアはカスタムジンバルカメラケーブルの開発時に、導体径、同軸構造、シールド性能、ケーブル外径、コネクタ形状、ケーブル長、曲げ要件などを評価する場合があります。

ジンバルの動きはカメラケーブル設計にどのような影響を与えますか？

固定式の内部ケーブル接続とは異なり、ジンバル用ケーブルは動作中にカメラモジュールが動くことを考慮する必要があります。そのため、ケーブルの配線方法、曲げ半径、ケーブル長、コネクタ位置、機械的応力などが重要な設計要件となります。

ケーブルは、電気的仕様のみに基づいて選定するのではなく、ジンバルの実際の動作および配線経路に合わせて統合されるべきです。カスタムプロジェクトでは、エンジニアが確保可能な配線スペースおよび機械的動作条件を明示し、それに基づいてケーブル構造を評価できるようにすることが重要です。

マイクロ同軸ケーブル構造は、カメラ信号の品質にどのように影響しますか？

高速カメラの信号は、ケーブルの構造や電気的特性に敏感である可能性があります。導体の寸法、絶縁構造、シールド、ケーブルの幾何学的形状、コネクタの選定、およびケーブル長など、すべてがケーブルアセンブリの電気的性能に影響を及ぼします。

カスタムカメラケーブルの場合、ケーブル自体を信号伝送路全体の一部と捉える必要があります。必要な電気的特性およびコネクタ構成は、カメラのインターフェース仕様およびシステム設計に基づいて定義する必要があります。

エンジニアが標準のカメラケーブルではなく、カスタムマイクロコアキシャルケーブルを検討すべきタイミングはいつですか？

標準ケーブルでは、カメラの設置空間、コネクタ形状、ピン配置、ケーブル長、配線ルート、または機械的要件のいずれかを十分に満たせない場合に、カスタムマイクロコアキシャルケーブルの採用を検討できます。

代表的な用途には、コンパクトなカメラモジュール、配線スペースが制限されたジンバルアセンブリ、高密度信号インタフェース、カスタマイズされたコネクタ組み合わせ、および特定のケーブル構成を必要とするOEMカメラシステムなどがあります。

カスタムジンバルカメラケーブルを開発する際に定義すべき仕様は何ですか？

お見積り依頼の前に、エンジニアは以下の情報を可能な限り明確に定義しておく必要があります。

• ケーブルの種類およびマイクロコアキシャル構造

• 導体（ワイヤ）の線径

• 信号パス数

• 必要な電気的特性

• コネクタの種類およびメーカー名

• コネクタのピン数およびピン配置

• ケーブル長

• ケーブル外径または確保可能な配線空間

• 曲げや可動に関する要件

• カメラまたは画像処理インタフェース

• シールド要件

• 動作環境

• 試作用サンプル数および量産数量

図面、コネクタの部品番号、ピン配置、あるいは既存のケーブルサンプルをご提供いただくと、サプライヤーが求められるケーブルアセンブリをより正確に評価できます。

カスタムジンバルカメラ用ケーブルアセンブリを調達する際、購入者は何を評価すべきですか？

購入者は、ケーブルの価格だけでなく、以下のような要素も評価する必要があります。細線またはマイクロコアキシャルケーブルアセンブリの製造能力、コネクタ端末処理技術、カスタマイズ対応の柔軟性、品質管理体制、試作開発プロセス、量産時の品質安定性、およびOEM／ODM要件への対応能力です。

ジンバルカメラ用途では、さらに、サプライヤーが当該ケーブルアセンブリの電気的・機械的要件の両方を正しく理解しているかを確認する必要があります。適切なサプライヤーは、単なる汎用品の購入ではなく、ケーブル全体の構成を包括的に評価・提案できることが求められます。

なぜHottenを選ぶのか

プロフェッショナル マイクロ同軸ケーブル アセンブリメーカー

HOTTENは以下の分野を専門としています：

• ジンバルカメラ用配線ハーネス
• ドローン用配線ハーネス
• マイクロ同軸ケーブルアセンブリ
• LVDSケーブルアセンブリ
• カスタムケーブルハーネス

  よくある質問

  ジンバルカメラ用ワイヤハーネスとは？

  ジンバルカメラ用ギンバルワイヤーハーネスは、ドローンおよびロボットプラットフォームにおいて、カメラモジュール、制御システム、電子部品を接続するためのカスタマイズされたケーブルアセンブリです。

  ---

  なぜジンバルカメラにマイクロコアキシャルケーブルを使用するのですか？

  マイクロコアキシャルケーブルは、小型カメラシステム向けに、細径・軽量構造と高周波信号の信頼性の高い伝送を実現します。

  ---

  ホッテン社はドローン用カメラケーブルのカスタマイズに対応していますか？

  はい。ホッテン社では、ケーブル構造、コネクタ、シールド方式、生産要件など、ジンバルカメラ用ハーネスのカスタマイズ対応が可能です。
