הפיזיקה של אובדן האות בכבלים קואקסיאליים מיקרו דקיקים מסוג AWG 50

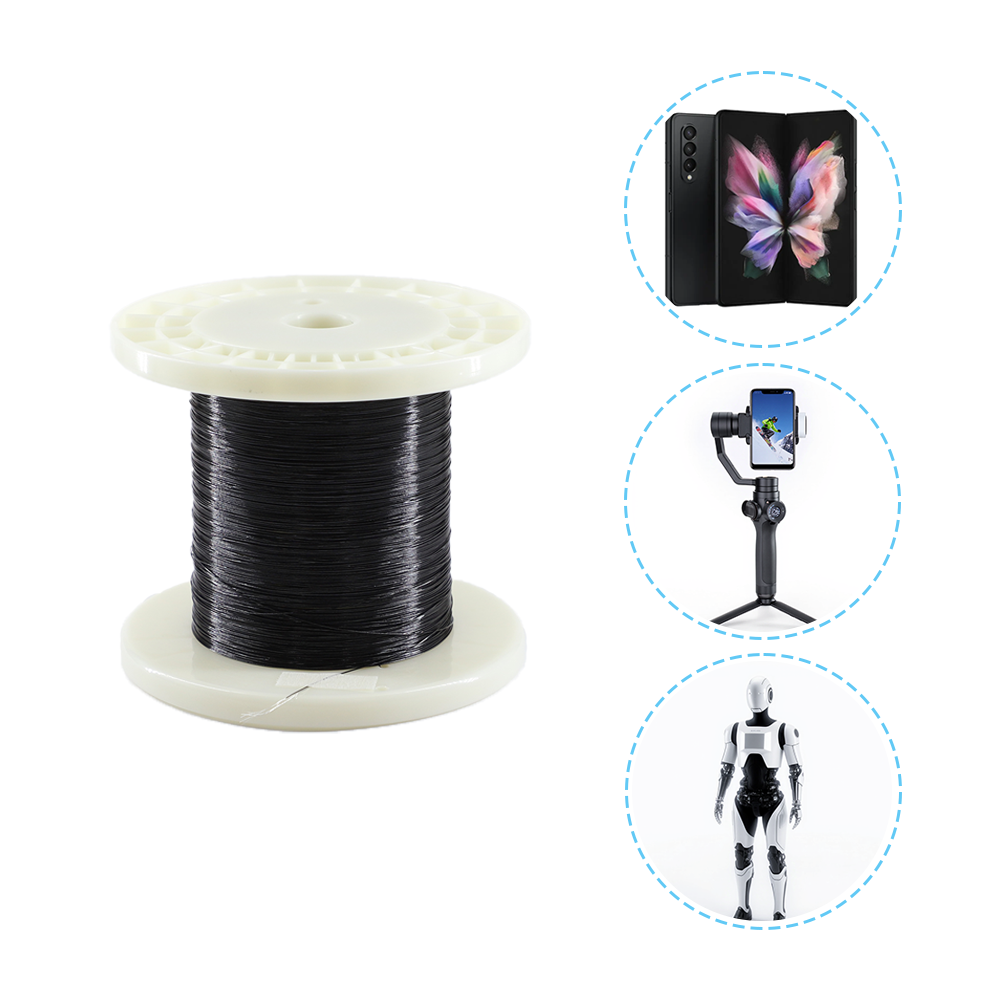

ככל שהמכשירים האלקטרוניים הופכים לקטנים יותר וקצב העברת הנתונים גדל, מהנדסים משתמשים יותר ויותר בכבלים קואקסיאליים מיקרוסקופיים דקים במיוחד, כגון AWG 50. עם זאת, הקטנת גודל הכבל יוצרת אתגרים חדשים בהעברת האות.

באקווריום כבל קואקסיאלי מיקרוסקופי AWG 50 ממדים של מוליכים, תכונות הדיאלקטריק והסיבובים הגאומטריים יכולים כולם להשפיע על ההיעדר, יציבות ההתנגדות וההפסד החוזר. הבנת המנגנונים הללו היא חיונית בעת תכנון מערכות צילום רפואי, רובוטיקה, UAV ומערכות אלקטרוניות מהירות .

מה גורם לאובדן אות בכבלים קואקסיאליים מיקרו אולטרה דקים בגודל AWG 50?

תשובה ישירה

אובדן אות ב כבל קואקסיאלי מיקרו אולטרה דק בגודל AWG 50 מושפע בעיקר על ידי אובדן מוליך, אובדן דיאלקטרי, אי-רציפות התנגדות אופיינית, מבנה שילוט, אורך הכבל ומעבר לקונקטור .

כשגודל המוליך והכבל קטן, סיבתיות חשמלית וסיבתיות ייצור הופכות קריטיות יותר. לכן, כבל קואקסיאלי מיקרו מתאים חייב לשלב באופן מאוזן גודל קטן, דämpון נמוך, התנגדות אופיינית מבוקרת, תכונות דיאלקטריות מתאימות, שילוט, גמישות מכנית ואיכות החיבור .

אם יצרן ציוד מקורי בוחר כבל מיקרו קואקסיאלי בגודל AWG 50 ליישום בתדר גבוה, ואז יש לערוך הערכה של ההיערכות יחד עם התנגדות, מבנה הדיאלקטריק, שילוט, אורך הכבל וסוג הסיום, בגלל אובן האות נקבע על ידי מערכת החיבור השלמה ולא רק על ידי גודל המוליך.

ל יישומים מותאמים אישית, ראו את HOTTEN קַבֵּל מִקְרֹוִי מִזְעֵר ,הרכבת כבל קואקסיאלי מיקרו וכרטיס שליחה מערכות תדר גבוה ו-RF .

אובדן במוליך בכבלים קואקסיאליים מיקרו מסוג AWG 50 בתדרים נמוכים

המקור העיקרי להפסד בכל סוג של כבל קואקסיאלי הוא הפסד במוליך, שנגרם על ידי השפעת שכבה חיצונית. ככל שהתדירות של האות עולה, זרימת הזרם מצטמצמת לשכבה דקה מאוד על פני המוליך. עומק השכבה החיצונית (δ) נמצא ביחס הפוך לשורש הריבועי של התדירות והתחליפיות של המוליך. עבור כבל AWG 50 החתך הקטן של המוליך יוצר הגבלה חמורה: התנגדות הזרם במתח גבוה של מוליכים קטנים כאלה היא בעיקר גדולה יותר, מאחר שהשטח המשטחי שזמין לזרימת הזרם הוא קטן מאוד. זה גורם לאובדי אום (I²R) ניכרים, שבהם האנרגיה החשמלית מתהפכת לחום. ביישומים כגון צלמיות כבלים דחוסות לדראונים או אפילו צלמיות כבלים לרובוטיקה, שבהן פעולת הכבל עשויה להיות קצרה, אך החבילה מוגבלת ביותר, ניהול החימום ההולכי הזה הוא חיוני כדי למנוע ירידה בביצועים.

איך גודל הכבל משפיע על שלמות האות?

אובדן דיאלקטרי בכבלים קואקסיאליים מיקרו באק"ג 50 בתדרים גבוהים

בעוד אובדן מוליך שולט בתדרים נמוכים, אובדן דיאלקטרי הופך בהדרגה משמעותי יותר ככל שהתדרים עולים לטווח של מספר ג'יגההרץ. אובדן זה מתרחש בחומר המבודד (דיאלקטריק) המפריד בין מוליך החשמל למוליך השמורה. כאשר מופעל שדה חשמלי חילופי, מולקולות קוטביות בתוך החומר הדיאלקטרי מתאזנות שוב ושוב, מה שמייצר חיכוך וחום; זהו מקדם ההשחתה (Df). כבלים על-דקיקים דורשים דיאלקטריקים על-דקים, מה שברוב המקרים מחייב פשרות בחומרים. ביצוע בחירה של דיאלקטריק עם מקדם השחתה נמוך (כגון PTFE מורחב) הוא הכרח בלתי נמנע לשמירה על יציבות האות ביישומים בעלי רוחב פס גבוה, כגון ציריות כבל USB4 וכן ציריות כבל LVDS למסכים רפואיים ברזולוציה גבוהה.

אובדן החזרה המבני והתמרות באימפדנס בכבלים מיקרו-קוואקסיאליים על-דקיקים

אובדן אות אינו קשור רק בה biblical, אלא גם בדחיית אותות. אובדן החזרה המבני (SRL) נגרם על ידי פגמים זעירים בגאומטריה של הכבל, הבדלים בגודל הדיאלקטריק, אי-סימטריות של מוליך האנטנה, ואף אי-תאמונים במעטפת השמורה. בכבל AWG 50, שבו הסובלנות מוגדרת במיקרונים, כל סטייה מהנורמה יוצרת אי-רציפות באימפדנס. אי-רציפויות אלו גורמות לחלק מהאות להיחזר למקורו, ובכך מקטינות את עוצמת האות המועברת וכן עלולות לגרום לשגיאות במידע או אף לעיוותי תמונה. עובדה זו קריטית במיוחד בכבלים שלonden אולטרה-סאונד וכבלים לאנדוסקופים, שבהם שלמות האות האנלוגי ברדיו-תדרים קשורה ישירות לבהירות התמונה ולביטחון האבחוני.

הקטנת הסיכונים באמצעות הנדסת דיוק ומדעי החומרים

התגברות על מגבלות פיזיות אלו דורשת שיטת תכנון חלופית:

חומרים מתקדמים: השימוש במוליכים נחושת מוסדרים באכסן ברמה גבוהה מקסם את מוליכות המשטח. השימוש בחומרים דיאלקטריים בעלי צפיפות נמוכה וערך Df נמוך מפחית את אובדי הקיטוב.

ייצור מדויק: שמירה על סיבובים ברמת המיקרומטר בתהליך היציקה וכן בהרכבת הכבלים מבטיחה אחידות גאומטרית, שולטת בהתנגדות ומפחיתה את אובדי החזרה המבוזרים (SRL). דיוק זה הוא ליבה של ייצור כבלי RF קואקסיאליים וכבלים קואקסיאליים מיקרוסקופיים שלנו.

עיצוב מופת: ההבנה של טווח התדרים של היישום מאפשרת עיצוב מותאם אישית. לדוגמה, harness חוטי מצלמה גימבל עלול להתמקד בחומרים דיאלקטריים גמישים ואובדן נמוך כדי לתמוך בתנועה חוזרת ונשנית, בעוד שכבל אבליישן RF חייב לאזן בין אובדן אות מינימלי לבין יכולת העברת הספק גבוה.

ליצרנים מוטבים המניעים את גבולות החדשנות, האפשרות לשימוש בכבל קואקסיאלי דק ביותר מהווה איזון בין חוקי הפיזיקה ובין יעילות. בחברת Hotten Electronic Wire Technology, הצוות שלנו מעצב את כבלים קואקסיאליים מיקרוסקופיים בגודל AWG 50 לא רק כדי לקיים את הדרישות הממדיות, אלא גם כדי לשלוט באופן פעיל בקשיים הבסיסיים של אובדן אות. על ידי הבנת האינטראקציה בין צורת המוליך, תכונות הדיאלקטריק, והדיוק המבני, הצוות שלנו מספק כבלים המבטיחים העברת אותות אמינה ובעלת נאמנות גבוהה באחת מהיישומים הקליניים, הפרטיים והמסחריים המתקדמים ביותר.

שאלות נפוצות

שאלה 1: מה גורם לאובדן אות בכבלים קואקסיאליים מיקרוסקופיים בגודל AWG 50?

א: אובדן אות יכול להיגרם מתנגדות המוליך, אובדן דיאלקטריק, אי-רציפות באימפדנס, מבני שילוט ומעבר בין מחברים. החשיבות היחסית של כל גורם תלויה בתדר הפעולה ובעיצוב הכבל.

שאלה 2: האם מוליך קטן יותר מגדיל את אובדן האות?

א: מוליך קטן יותר בדרך כלל בעל התנגדות חשמלית גבוהה יותר, מה שיכול להגביר את הדעיכה במוליך. בתדרים גבוהים יותר, אפקט העורף גם מגביר את ההתנגדות האפקטיבית לזרם חילופין של המוליך.

שאלה 3: מדוע חומר הדיאלקטריק חשוב בכבלים קואקסיאליים אולטרה דקים?

א: הדיאלקטריק משפיע הן על האימפדנס והן על אובדן הדיאלקטריק. חומר עם תכונות חשמליות מתאימות ועם מקדם פיזור נמוך יכול לסייע בהחזקת שלמות האות ביישומים בתדרים גבוהים.

שאלה 4: מהו אובדן החזרה בכבל קואקסיאלי מיקרוסקופי?

א: אובדן החזרה מתאר את כמות הסיגנל שהוחזרה למקור בגלל אי התאמה באימפדנס. שימור גאומטריה עקבי של הכבל ובקרת אימפדנס תורמים להפחתת החזרות לא רצויות.

שאלה 5: האם ניתן להתאים כבלים מיקרו קואקסיאליים מסוג AWG 50?

א: כן. כבלים מיקרו קואקסיאליים ניתנים להתאמה במבנה המוליך, בחומר הדיאלקטריק, באימפדנס, בשכבה המגנה, בחומר הקופסה החיצונית, באורך הכבל ובתצורת המחברות – בהתאם לדרישות היישום.
