לכבל אלקטרוני קונבנציונלי, בחירת השכבה המבודדת נדונה לעיתים קרובות כבחירה יחסית פשוטה של חומר.
לכבל אלקטרוני אולטרה-דק, העניין מורכב בהרבה.
כשגודל הגרין מגיע ל־40 AWG, 42 AWG, 44 AWG או אפילו דק יותר, השכבה המבודדת הופכת לרכיב משמעותי בתכנון הכבל הכולל. עובי השכבה המבודדת, תכונות החומר, הקוטר החיצוני, התנהגות ההסרה (stripping) והתאימות לעיבוד — כל אלה יכולים להשפיע על ביצועי הכבל הסופי בתהליך הייצור של הלקוח.
לכן מהנדסי OEM לא צריכים לבקש סתם חומר מבודד מסוים.
השאלה הטובה יותר היא:
איזו בנייה של שכבת בידוד מספקת את האיזון הנכון בין ביצועים חשמליים, מכניים ותהליכיים ליישום הספציפי?
לכבל אלקטרוני אולטרה-דק, שכבת בידוד מפולימרים פלואוריות היא פתרון נפוץ, אך אינה בהכרח הבחירה הטובה ביותר בכל פרויקט. חומרי בידוד חלופיים עשויים גם הם להיות מתאימים כאשר היישום נותן עדיפות לדרישות אחרות.
כשמידות הגביש קטןות יותר, המקום הזמין לבודד הופך מוגבל יותר ויותר.
גביש דקיק במיוחד עלול להזדקק לשימור:
קוטר כולל קטן מאוד
בודד חשמלי מספיק
הגנה יציבה על המוליך
הגמישות הנדרשת
ביצוע עקיצה מהימן
תאימות לחישוק או לקצה
ממדים עקביים במהלך הייצור
דרישות אלו עלולות להתנגש זו בזו.
לדוגמה, הגדלת עובי השכבה המבודדת עלולה לשפר את ההגנה המיכנית אך להגביר את הקוטר הכולל.
הקטנת עובי השכבה המבודדת עלולה לסייע בהפחתת הגודל אך עלולה להגביר את החשיבות של עקביות היציקה ושליטה בתהליך.
לפיכך יש להעריך את החומר יחד עם מבנה הסליל המלא.
א סליל מבודד פלואורופולימר משתמש בחומר פלואורופולימר כשכבה המבודדת הראשית סביב המוליך.
בהתאם ליישום, חומרי הפלואורופולימר יכולים לכלול אפשרויות כגון:
פ"פ
PFA
פוליטטרה פלואורוא틸ן
מבנים נוספים של פלואורופולימר ליישומים מסוימים

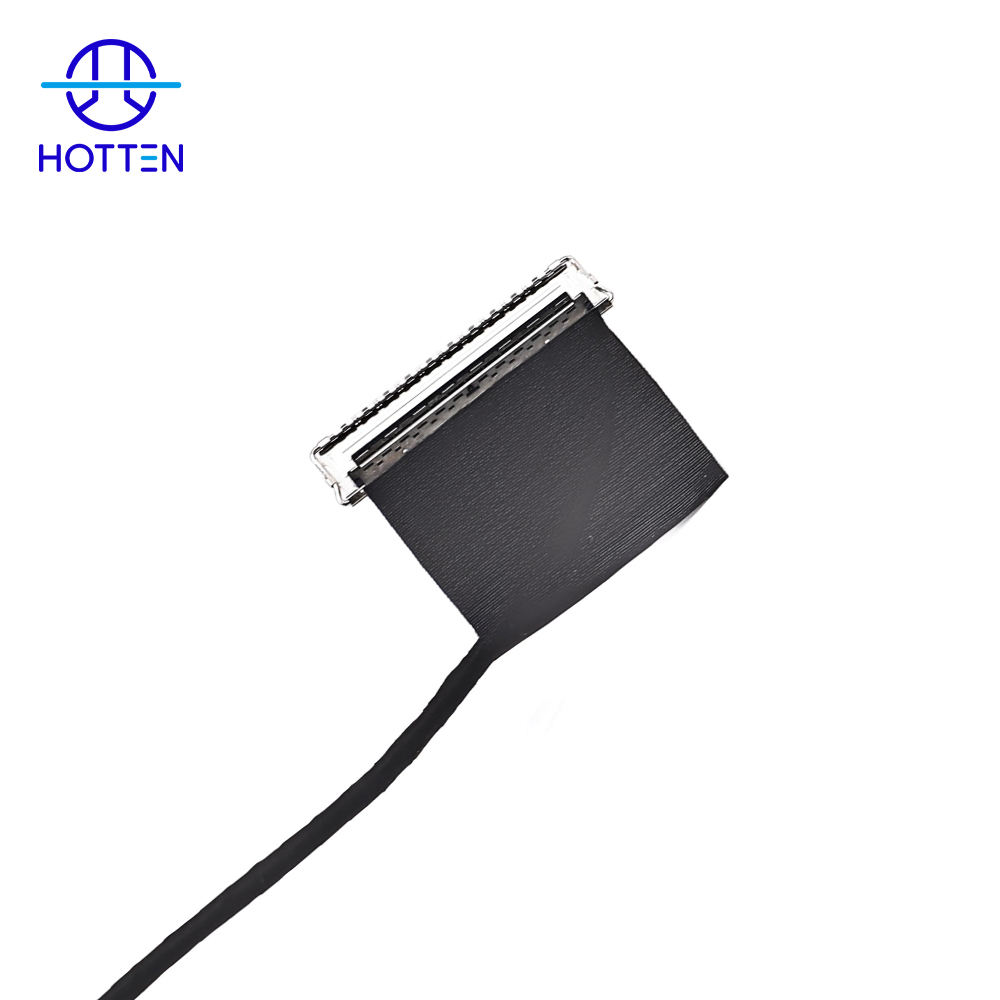

עמודי המוצרים והכבלים של HOTTEN מציינים כרגע את FEP ו-PFA כאפשרויות לבידוד ליישומים מסוימים של כבלים קואקסיאליים מיקרוסקופיים וסלילים דקים.
לבידוד פלואורופולימר נוטים להתייחס כאשר היישום דורש שילוב של מבנה צפוף, ביצועים חשמליים, עמידות כימית, יכולת פעילות בטמפרטורות גבוהות או מאפייני עיבוד מיוחדים.
אך החומר הנכון עדיין תלוי ביישום המלא.
חוט עם בידוד שאינו פלואורופולימרי מציין חוט שמשתמש בחומר בידוד שאינו פלואורופולימר.
בהתאם ליישום, חומרים חלופיים עשויים לכלול:
TPX
סיליקון
TPU
חומרים מבוססי פוליאולفين
מערכות פולימריות אחרות המותאמות ליישום ספציפי
הנקודה החשובה היא ש"לא פלואורופולימרי" אינה משמעה "איכות נמוכה יותר".
זה פשוט מתאר משפחה אחרת של חומרים.
חומר חלופי עלול להיות מועדף כאשר הפרויקט מעניק דגש רב יותר לגורמים כגון התנהגות בעיבוד, גמישות, עלות, מאפייני שטח או דרישה רגולטורית מסוימת.
לפיכך יש לבחור בחומר בהתאם ליישום המסוים ולא על סמך ההנחה שבחומר אחד יש עליונות אוניברסלית.
| גורם הערכה | בידוד מפולימר פלואור | בידוד חלופי |
|---|---|---|
| ביצוע חשמלי | לרוב מתאים ליישומים אלקטרוניים דרמטיים | תלוי במידה רבה בחומר |
| דרישות טמפרטורה | יכול לתמוך בסביבות טמפרטורה דרמטיות, תלוי בדרגה | תלוי בחומר שנבחר |
| התנגדות^Kימית | לרוב חזק עבור יישומים רבים | משתנה במידה רבה |
| גמישות | תלוי בחומר | עשוי להיות יתרון עם חומרים מסוימים |
| קוטר חיצוני | יכול לתמוך בבנייה צפופה | תלוי בעובי הבודד הנדרש |
| הַפשָׁטָה | דורש הערכה ספציפית לתהליך | עשוי להציע התנהגות עיבוד שונה |
| תאימות לעיבוד | חייב להיערך עם הציוד והכלי עבודה | עשוי להיות קל או קשה יותר בהתאם לחומר |
| עלות חומרי | עשוי להיות גבוה יותר עבור מבנים מסוימים | עשוי לספק אלטרנטיבות זולות יותר |
| התאמת יישום | יישומים בעלי ביצועים גבוהים וייחודיים | מועיל כאשר חלים עדיפויות שונות |
הטבלה הזו אמורה להיחשב השוואה הנדסית ולא דירוג אוניברסלי.
התוצאה המדויקת תלויה בדרגת החומר שנבחרה ובמבנה החוט.
לחוט אלקטרוני דק במיוחד, החיפוי משפיע על יותר מאשר הגנה מכנית.
חומר החיפוי מהווה חלק מהמבנה החשמלי שמסביב למוליך.
בהתאם ליישום, מהנדסים עלולים לשקול:
תכונות דיאלקטריות
קיבול
התנגדות בידוד
דרישות המתח
תדירות האות
שקולות של מעבר אותות
הגאומטריה הכוללת של הכבל
לחיבורים חשמליים פשוטים ומהירים נמוכים, החיפוי עלול להזדקק בעיקר כדי לספק בידוד חשמלי מהימן והגנה מכנית.
במקרים של יישומים שדורשים אותות בתדר גבוה או בשליטה הדוקה, מאפייני הדיאלקטריק יכולים להפוך חשובים בהרבה.
זו אחת הסיבות שבגינה יש לקשר את בחירת החומר לעיצוב החשמלי ולא לבצע אותה באופן עצמאי.
הקטנה בממדים היא אחת הסיבות העיקריות שיצרניות ציוד מקורי משתמשות בכבל אלקטרוני דק ביותר.
כבל בעל מוליך קטן אינו מייצר אוטומטית כבל גמור קטן.
עובי השכבה המבודדת והמבנה שלה תורמים גם הם לקוטר החיצוני הסופי.
לדוגמה, יצרנית ציוד מקורי שפותחת מודול אלקטרוני קומפקטי עשויה להתקל במגבלה על שטח התחבורה הזמין.
הדרישה האמיתית עשויה לכן להיות:
מוליך 42AWG + בידוד עם ביצועים נדרשים + קוטר חיצוני סופי מקסימלי
במקום פשוט:
מוליך 42AWG
ההבחנה הזו חשובה בעת בקשת הצעות מחיר.
ספק חייב להבין את הבנייה הסופית הנדרשת, ולא לספק הצעת מחיר רק על סמך מספר ה-AWG.
חומר בידוד יכול לתפקד היטב מבחינה חשמלית ומיכנית, ובכל זאת ליצור קשיים בייצור.
זה חשוב במיוחד בגליונות דקים ביותר.
תהליך הייצור עשוי לכלול:
הזנת חוט → גזירה → הסרת שכבת הבידוד → לחיצה/שימור → חיבור → איסוף
בממדים קטנים מאוד יש להסיר את שכבת הבידוד ללא פגיעה במוליך.
החוט חייב גם לשמור על יציבות מספקת לעיבוד נוסף.
המקרה הקיים של הוטן עם חוט בגודל 42AWG מדגים סוג זה של בעיה: לקוח אירופאי נתקל בקשיים בעיבוד חוט בגודל 42AWG מבודד פלואורופולימר בעזרת הציוד הקיים, כולל קשיים הקשורים לגיזום, לקליפה ולתאימות הממדית. הוטן התמודדה עם הבעיה כעם שילוב של מבנה החוט והתאמה לעיבוד, ולא פשוט על ידי החלפת החוט במוצר סטנדרטי אחר.
זו לקח חשוב לקונים של יצרנים מקוריים:
הספציפיקציה הטובה ביותר לחוט אינה בהכרח זו של החוט בעל התכונות הטובות ביותר במעבדה. זהו החוט שמפגין ביצועים מהימנים בתהליך הייצור האמיתי של הלקוח.
חוט דק במיוחד אינו פועל באופן עצמאי מהציוד שמעבד אותו.
התוצאה הסופית עשויה לה verse על ידי:
דיוק הובלה
תצורת להב
שיטת הקליפה
תנאי החימום
כלי עבודה
מתח החוט
כיול ציוד
הנחיית האופרטור
לכן, בעת הערכת חומר בידוד חדש, הספק עשוי להזדקק למידע על התהליך הקיים של הלקוח.
זה יכול להיות בעל ערך מיוחד כאשר הלקוח כבר מצויד בציוד אוטומטי לעיבוד חוטים.
חומר שנדמה מושך בדפי נייר עלול לדרוש ציוד שונה או פרמטרי תהליך אחרים.
טעות נפוצה נוספת היא הנחה שבחומר בידוד רך יותר תמיד עדיף.
הגמישות הנדרשת תלויה באופן ההתקנה והשימוש בחוט.
במערכת אלקטרונית נייחת עלולה להיות דרושה יציבות ממדית יותר מאשר גמישות קיצונית.
במנגנון נע עלולה להיות נדרשת ביצועיות כיפוף חוזרת.
במכשיר רפואי קטן עלולה להיות נדרשת איזון בין גמישות ועמידות בתהליכי טיפול או ניקוי.
יישום רובוטי עלול לחייב תנועה מכנית חוזרת.
לכן, השאלה הרלוונטית איננה פשוט:
אילו בידוד הוא הגמיש ביותר?
אלא:
אילו תנועות מכניות חייב החוט לספוג במהלך תקופת השירות שלו?
לבידוד פלואורופולימרי יתרונות חשובים, אך קונים של יצרנים מתחומים שונים (OEM) צריכים להימנע מהתייחסות אליו כאל פתרון אוניברסלי.
בחלק מהמיזמים, הדרישות עשויות לנטות zugunsten חומרים פלואורופולימריים בשל שיקולים חשמליים, כימיים או טמפרטוריים.
במיזמים אחרים, חומר חלופי עשוי לספק איזון טוב יותר של:
תאימות לעיבוד
גמישות
עלות
מאפייני משטח
ביצוע埙ְֳִּ Perfomance
דרישות שימוש
ההחלטה הנכונה תלויה במסמך הדרישות המלא.
יכולות הכבלי המיקרוסקופיים הנוכחיות של HOTTEN כוללות הערכת חומרי בידוד שונים בהתאם לדרישות היישום והעיבוד, כולל אפשרויות פלואורופולימריות ובניית חלופות.
בקרה על בידוד חלופי עשויה להיות מוצדקת כאשר:
אם הסרת השכבה החיצונית או החיבור האוטומטי נותנים תוצאות לא אחידות, שינוי מבנה הבידוד עלול לשפר את התאימות לעיבוד.
חלק מהיישומים עשויים להרוויח מהמערכת של בידוד שונה עם תחושה מכנית שונה או התנהגות שונה בעת כיפוף.
שינוי חומר הבידוד ומבנהו יכול לעתים קרובות לספק דרך נוספת להשגת הממדים הכוללים הדרושים.
עבור יישומים ללא דרישות קשות לסביבה או לחשמל, מערכת בידוד פחות متמחה עשויה לספק פתרון זול יותר.
בבחירת החומר יש להעריך את הדרישות של המוצר והיישום בשלמותם, ולא להניח שמשפחה אחת של פולימרים עונה על כל הדרישות.
כשמבקשים הצעת מחיר לחוט אלקטרוני דק ביותר, סיפוק מידע כמו "חוט 40AWG" או "חוט 42AWG" בלבד אינו מספיק בדרך כלל.
בקשת מחיר מועילה יותר יכולה לכלול:
| דרישה | מידע לדוגמה |
|---|---|
| מוביל | נחושת, נחושת מצופה כסף, וכו' |
| AWG | 40AWG / 42AWG / 44AWG / 46AWG |
| בידוד | FEP / PFA / TPX / חומר אחר הנדרש |
| קוטר חיצוני סופי | קוטר חיצוני (OD) יעד או מקסימלי |
| אורך כבל | אורך קבוע או חוט רציף |
| צבע | הצבע הנדרש |
| הַפשָׁטָה | אורך ומיקום |
| השלמה | ציפוי באבץ, לחיצה, חיבור בלחיצה, וכו' |
| גמישות | יישום סטטי או דינמי |
| סביבה | טמפרטורה, כימיקלים, רטיבות, וכו' |
| כמות | אשכול ניסיוני / ייצור ניסיוני / ייצור המוני |
| עיבוד | ציוד הלקוח או עיבוד של הספק |
| ציור | תמונה ממדית, אם קיימת |
