Πώς Επηρεάζει η Κλίμακα AWG την Απόδοση των Μικροσκοπικών Συναξονικών Καλωδίων;

Πώς επηρεάζει η κλίμακα AWG Μικρή Καλωδία Συμπλέγξης Απόδοση;

Σύντομη απάντηση

Η κλίμακα AWG επηρεάζει το μέγεθος του αγωγού ενός μικροσκοπικού συναξονικού καλωδίου, γεγονός που επηρεάζει με τη σειρά του την αντίσταση του αγωγού, τη διάμετρο του καλωδίου, την ευελαστικότητα, τη μηχανική αντοχή και το διαθέσιμο χώρο για ολόκληρη τη δομή του καλωδίου. Ωστόσο, η κλίμακα AWG μόνη της δεν καθορίζει την απόδοση του μικροσκοπικού συναξονικού καλωδίου.

Ένας μικρότερος αριθμός AWG σημαίνει έναν μεγαλύτερο αγωγό. Για παράδειγμα, ένας αγωγός 40AWG είναι μεγαλύτερος από έναν αγωγό 42AWG, ενώ ένας αγωγός 46AWG είναι μικρότερος και από τους δύο.

Για την επιλογή μικροσκοπικού συναξονικού καλωδίου, οι μηχανικοί πρέπει επομένως να αξιολογήσουν την κλίμακα AWG μαζί με το υλικό του αγωγού, το πάχος της μόνωσης, την εξωτερική διάμετρο (OD) του καλωδίου, τη δομή της θωράκισης, τη χαρακτηριστική αντίσταση, τη λειτουργική συχνότητα, τις απαιτήσεις ευελαστικότητας και τον σχεδιασμό των συνδετήρων .

Τα τρέχοντα προϊόντα μικροσκοπικών συναξονικών καλωδίων της HOTTEN καλύπτουν κατασκευές λεπτών αγωγών, συμπεριλαμβανομένων των 40AWG, 42AWG, 44AWG και 46AWG, με προσαρμοστικές δομές καλωδίων και συναρμολογήσεις διαθέσιμες για εφαρμογές όπως κάμερες, τεχνητά αεροσκάφη (drones), ιατρική ενδοσκόπηση και υπερηχογραφικός εξοπλισμός.

Τι σημαίνει AWG;

Το AWG σημαίνει American Wire Gauge είναι ένα τυποποιημένο σύστημα καθορισμού διαστάσεων καλωδίων που χρησιμοποιείται για την περιγραφή της διαμέτρου του αγωγού.

Ένα σημαντικό σημείο είναι ότι το AWG λειτουργεί με αντίθετη κατεύθυνση από αυτήν που πολλοί άνθρωποι αρχικά περιμένουν:

Όσο μικρότερος είναι ο αριθμός AWG, τόσο μεγαλύτερη είναι η διάμετρος του αγωγού.

Για παράδειγμα:

Η ακριβής απόδοση ενός μικρού συναξονικού καλωδίου εξαρτάται ακόμα και σήμερα από την πλήρη κατασκευή του, όχι μόνο από τον αριθμό AWG.

Σημαίνει ένας μικρότερος αριθμός AWG καλύτερη απόδοση του καλωδίου;

Όχι απαραίτητα.

Ένας μεγαλύτερος αγωγός μπορεί να παρέχει χαμηλότερη αντίσταση αγωγού, ενώ ένας μικρότερος αγωγός μπορεί να βοηθήσει στη μείωση του φυσικού μεγέθους του καλωδίου.

Αυτό δημιουργεί μια βασική μηχανική ανταλλαγή:

Μεγαλύτερος αγωγός → ενδεχομένως χαμηλότερη αντίσταση αγωγού, αλλά απαιτείται περισσότερος χώρος

Μικρότερος αγωγός → μικρότερη δομή καλωδίου, αλλά ενδεχομένως υψηλότερη αντίσταση αγωγού και μεγαλύτεροι μηχανικοί περιορισμοί

Ως εκ τούτου, δεν υπάρχει κανενικός κανόνας σύμφωνα με τον οποίο το 40AWG είναι καλύτερο από το 42AWG, ούτε ότι το 46AWG είναι καλύτερο επειδή είναι μικρότερο.

Ο σωστός αριθμός AWG εξαρτάται από το τι προσπαθεί να βελτιστοποιήσει η εφαρμογή.

Για ένα συμπαγές μόντουλ κάμερας, για παράδειγμα, το ελάχιστο εξωτερικό διάμετρο (OD) και ο χώρος διαδρομής μπορεί να είναι κύριοι περιορισμοί.

Για μια άλλη εφαρμογή, η ηλεκτρική αντίσταση, η μηχανική αντοχή ή οι απαιτήσεις ρεύματος μπορεί να έχουν μεγαλύτερη σημασία.

Γι’ αυτό το λόγο, το AWG πρέπει να επιλέγεται ως μέρος του ολοκληρωμένου σχεδιασμού καλωδίου , όχι ως απομονωμένη προδιαγραφή.

Πώς επηρεάζει το AWG την αντίσταση του αγωγού;

Ένα από τα πιο άμεσα αποτελέσματα του AWG είναι η αντίσταση του αγωγού.

Όταν ο αγωγός γίνεται μικρότερος, η διατομή του μειώνεται. Για το ίδιο υλικό αγωγού και το ίδιο μήκος , μια μικρότερη διατομή συνεπάγεται κατά κανόνα υψηλότερη ηλεκτρική αντίσταση.

Η βασική σχέση είναι:

$$R=\rho\frac{L}{A}$$

όπου:

• Ρ = αντίσταση αγωγού

• ρ = η ειδική αντίσταση του υλικού του αγωγού

• L= το μήκος του αγωγού

• A= το εγκάρσιο εμβαδόν του αγωγού

Αυτό σημαίνει ότι οι μηχανικοί δεν πρέπει να αξιολογούν το AWG χωρίς να λαμβάνουν επίσης υπόψη:

• υλικό διαγωγής

• μήκος καλωδίου

• δομή διαξώστη

• θερμοκρασία λειτουργίας

• την απαιτούμενη ηλεκτρική απόδοση

Για παράδειγμα, ένας αγωγός 46AWG και ένας αγωγός 40AWG δεν πρέπει να συγκρίνονται αποκλειστικά με βάση το AWG, εάν χρησιμοποιούν διαφορετικά υλικά αγωγού ή διαφορετικές κατασκευές καλωδίων.

Το AWG καθορίζει τη διάμετρο του μικρού συναξονικού καλωδίου;

Όχι. Το AWG επηρεάζει το μέγεθος του αγωγού, αλλά δεν καθορίζει άμεσα την τελική εξωτερική διάμετρο του μικρού συναξονικού καλωδίου.

Ένα συναξονικό καλώδιο περιλαμβάνει περισσότερα από τον κεντρικό αγωγό.

Μια απλοποιημένη δομή περιλαμβάνει:

1. Κεντρικός αγωγός

2. Διηλεκτρική μόνωση

3. ΑΣΠΙΔΑ

4. Εξωτερικό μανίκι ή προστατευτικό στρώμα

Επομένως:

Το εξωτερικό διάμετρο (OD) του καλωδίου εξαρτάται από την πλήρη κατασκευή του καλωδίου, όχι μόνο από το AWG.

Δύο μικροσκοπικά συναξονικά καλώδια με τον ίδιο αριθμό AWG του αγωγού μπορούν να έχουν διαφορετικές εξωτερικές διαμέτρους, επειδή η πάχος της μόνωσης, το διηλεκτρικό υλικό, η δομή της θωράκισης και η κατασκευή του εξωτερικού μανικιού μπορεί να διαφέρουν.

Αυτό είναι ιδιαίτερα σημαντικό για μικροσκοπικές συναρμολογήσεις.

Οι προδιαγραφές προϊόντων HOTTEN εμφανίζουν επί του παρόντος μικροσκοπικές συναξονικές κατασκευές με προσαρμόσιμες περιοχές εξωτερικής διαμέτρου (OD) και διαφορετικά υλικά μόνωσης, θωράκισης και εξωτερικού μανικιού, δείχνοντας γιατί το AWG πρέπει να λαμβάνεται υπόψη μαζί με όλα τα υπόλοιπα στοιχεία της κατασκευής του καλωδίου.

Πώς επηρεάζει το AWG την ευκαμψία του καλωδίου;

Το AWG μπορεί να επηρεάζει την ευκαμψία, αλλά δεν είναι ο μοναδικός παράγοντας.

Ένας μικρότερος αγωγός μπορεί να συμβάλει σε μικρότερη και ενδεχομένως πιο ευκαμπτική κατασκευή καλωδίου. Ωστόσο, η πραγματική συμπεριφορά κάμψης ενός μικροσκοπικού συναξονικού καλωδίου εξαρτάται επίσης από:

• δομή διαξώστη

• υλικό μόνωσης

• δομής θωράκισης

• υλικό επένδυσης

• καλώδιο

• ακτίνα κάμψης

• διάταξη συναρμολόγησης

• απορρόφηση τάσης

Για εφαρμογές με επαναλαμβανόμενη κίνηση, οι μηχανικοί θα πρέπει συνεπώς να αποφεύγουν την καθορισμένη προδιαγραφή μόνο:

«Χρησιμοποιήστε 46AWG.»

Αντίθετα, η απαίτηση πρέπει να περιγράφει την πραγματική μηχανική κατάσταση.

Για παράδειγμα:

Το καλώδιο πρέπει να χωράει σε περιορισμένο χώρο διαδρομής και να αντέχει επαναλαμβανόμενη κάμψη κατά την κανονική λειτουργία.

Ο προμηθευτής μπορεί στη συνέχεια να αξιολογήσει το μέγεθος του αγωγού, τη μόνωση, τη θώρακα και την κατασκευή του εξωτερικού περιβλήματος ως σύνολο.

Αυτή η προσέγγιση είναι πιο χρήσιμη από την επιλογή του μικρότερου δυνατού αριθμού AWG πρώτα.

Σημαίνει πάντα μικρότερος αριθμός AWG ότι το μικροσκοπικό συναξονικό καλώδιο είναι μικρότερο;

Όχι.

Ένας μικρότερος αγωγός καταλαμβάνει γενικά λιγότερο χώρο, αλλά η τελική εξωτερική διάμετρος (OD) του καλωδίου εξαρτάται από ολόκληρη τη συναξονική δομή.

Εξετάστε δύο καλώδια:

Το σημαντικό σημείο είναι ότι ο αγωγός είναι μόνο ένα τμήμα του καλωδίου .

Για μικροσκοπικές εφαρμογές, η μείωση του μεγέθους του αγωγού χωρίς επανεξέταση των απαιτήσεων για μόνωση, θώρακα και μηχανικά χαρακτηριστικά μπορεί να δημιουργήσει ένα διαφορετικό σύνολο μηχανικών προβλημάτων.

Επηρεάζει το AWG την απόδοση σημάτων υψηλής συχνότητας;

Ναι, αλλά έμμεσα και ως μέρος του πλήρους σχεδιασμού του καλωδίου.

Για μικροσκοπικά κοαξικά καλώδια υψηλής συχνότητας, οι μηχανικοί πρέπει να λάβουν υπόψη τους πολύ περισσότερα από το μέγεθος του αγωγού.

Σημαντικές παράμετροι μπορούν να περιλαμβάνουν:

• χαρακτηριστική σύνθετη αντίσταση

• γεωμετρία αγωγού

• διηλεκτρικό Υλικό

• διηλεκτρική γεωμετρία

• δομής θωράκισης

• μήκος καλωδίου

• συχνοτητα λειτουργίας

• μετάβαση συνδέτη

• δομή τερματισμού

• ομοιογένεια κατασκευής

Ένας μικρότερος αγωγός δεν σημαίνει αυτόματα καλύτερη ή χειρότερη απόδοση σε υψηλές συχνότητες.

Για παράδειγμα, εάν μια εφαρμογή απαιτεί δομή με ελεγχόμενη αντίσταση 50Ω, η γεωμετρία του αγωγού, του διηλεκτρικού και του θώρακα πρέπει να λειτουργούν συντονισμένα για να επιτευχθούν τα απαιτούμενα ηλεκτρικά χαρακτηριστικά.

Οι τρέχουσες λίστες προϊόντων μικροσκοπικών κοαξικών καλωδίων της HOTTEN περιλαμβάνουν επιλογές χαρακτηριστικής αντίστασης όπως 42,5Ω, 45Ω και 50Ω για ορισμένες κατασκευές, δείχνοντας ότι η αντίσταση είναι μια ξεχωριστή παράμετρος σχεδιασμού από το AWG.

Για περισσότερες πληροφορίες σχετικά με την αντίσταση και την ακεραιότητα του σήματος, οι μηχανικοί μπορούν επίσης να αναφέρονται στο υπάρχον τεχνικό περιεχόμενο της HOTTEN για έλεγχο αντίστασης σε κοαξικά καλώδια υψηλής συχνότητας και Αντίσταση και απώλειες σε συναρμολογήσεις κοαξικών καλωδίων RF .

40AWG έναντι 42AWG έναντι 44AWG έναντι 46AWG: Ποια είναι η διαφορά;

Δεν υπάρχει ένα μοναδικό «καλύτερο» μέγεθος για κάθε εφαρμογή μικρού κοαξικού καλωδίου.

Αντ’ αυτού, οι μηχανικοί μπορούν να χρησιμοποιήσουν τα παρακάτω ως αρχικό πλαίσιο επιλογής:

Αυτά είναι σημεία εκκίνησης μηχανικού σχεδιασμού, αντί για καθολικές κατατάξεις απόδοσης .

Η σωστή επιλογή εξαρτάται από την πλήρη δομή του καλωδίου και τις απαιτήσεις της συσκευής.

Η HOTTEN προσφέρει επί του παρόντος κατασκευές που χρησιμοποιούν καλώδια 40AWG έως 46AWG σε διάφορα μικροσυναξιακά και ιατρικά καλώδια, δείχνοντας ότι διαφορετικά μεγέθη AWG μπορούν να χρησιμοποιηθούν σε διαφορετικές αρχιτεκτονικές και εφαρμογές καλωδίων.

Πότε θα πρέπει οι μηχανικοί να λαμβάνουν υπόψη 40AWG ?

το 40AWG μπορεί να ληφθεί υπόψη όταν η σχεδιαστική λύση απαιτεί έναν σχετικά μεγαλύτερο λεπτό αγωγό, ενώ ταυτόχρονα απαιτείται μια συμπαγής καλωδιακή κατασκευή.

Ο μηχανικός θα πρέπει να αξιολογήσει:

• διαθέσιμος χώρος διαδρομής

• αντίσταση αγωγού

• απαιτούμενο μήκος καλωδίου

• τρέχουσες απαιτήσεις

• απαιτήσεις ευελαστικότητας

• συνολική εξωτερική διάμετρος (OD) του καλωδίου

• τερματική σύνδεση

το 40AWG μπορεί να είναι ιδιαίτερα σχετικό σε περιπτώσεις όπου η σχεδιαστική λύση δεν απαιτεί τον μικρότερο δυνατό αγωγό, αλλά ωστόσο επωφελείται από μια λεπτή καλωδιακή κατασκευή.

Η τελική απόφαση πρέπει να βασίζεται στην ολοκληρωμένη καλωδιακή δέσμη και όχι αποκλειστικά στο AWG.

Πότε θα πρέπει οι μηχανικοί να λαμβάνουν υπόψη 42AWG ?

το 42AWG μπορεί να ληφθεί υπόψη όταν η εφαρμογή απαιτεί μικρότερο αγωγό, ενώ διατηρείται μια πρακτική ισορροπία μεταξύ ηλεκτρικών, μηχανικών και διαστασιακών απαιτήσεων.

Αυτό το μέγεθος είναι ιδιαίτερα σχετικό για μικροσκοπικές καλωδιακές δέσμες, όπου ο χώρος είναι περιορισμένος, αλλά η σχεδίαση πρέπει να διατηρεί ελεγχόμενα ηλεκτρικά χαρακτηριστικά και αξιόπιστη επεξεργασία συναρμολόγησης.

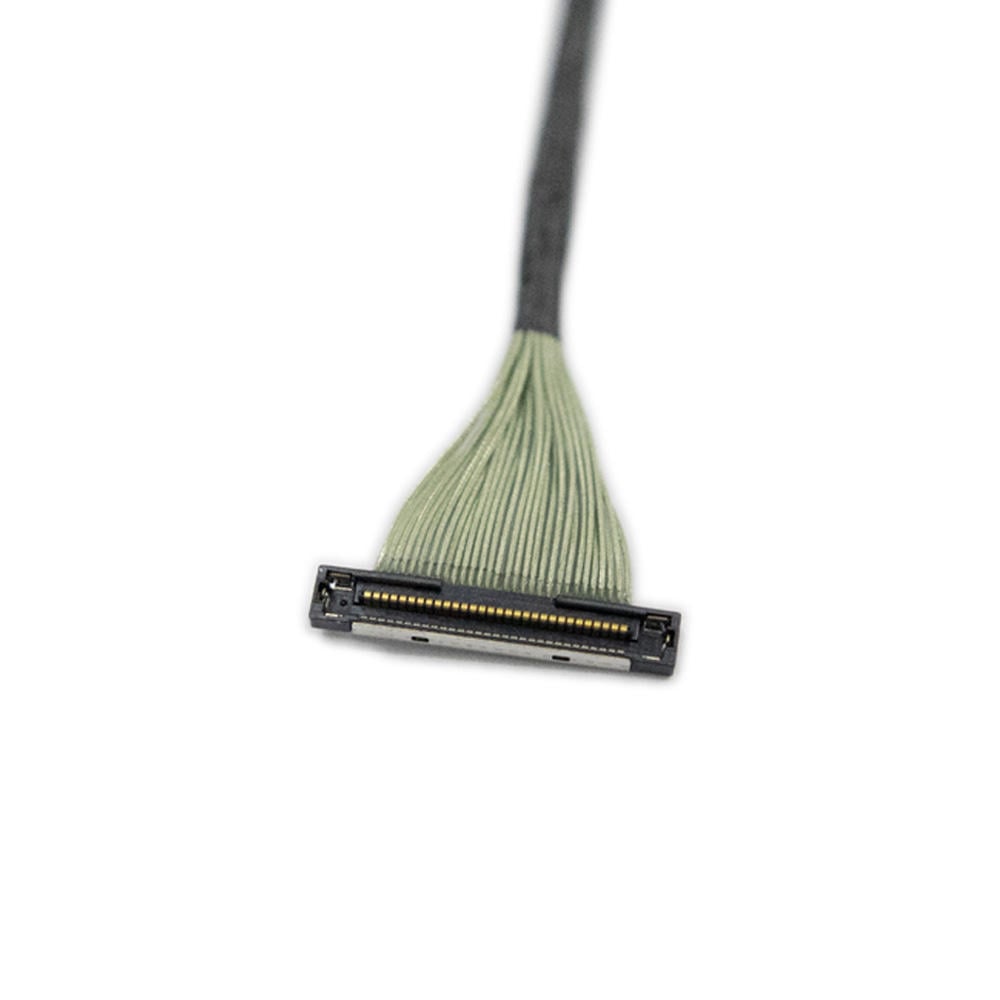

Η HOTTEN προσφέρει επί του παρόντος μικροσκοπικές κοαξικές καλωδιακές δέσμες 42AWG για εφαρμογές όπως τα UAV και άλλα συμπαγή ηλεκτρονικά συστήματα.

Για παράδειγμα, μια δέσμη μπορεί να συνδυάζει κοαξικά καλώδια 42AWG με άλλα λεπτά ηλεκτρονικά καλώδια, αντί να χρησιμοποιεί το ίδιο μέγεθος AWG για κάθε κύκλωμα.

Αυτό είναι ένα σημαντικό σημείο:

Μια πολύπλοκη καλωδιακή δέσμη δεν απαιτεί αναγκαστικά ένα μοναδικό μέγεθος AWG για όλους τους αγωγούς.

Πότε θα πρέπει οι μηχανικοί να λαμβάνουν υπόψη 44AWG ?

το 44AWG μπορεί να αξιολογηθεί όταν είναι σημαντική η μείωση του μεγέθους του αγωγού και της πυκνότητας της καλωδιακής δέσμης.

Ωστόσο, ο μικρότερος αγωγός σημαίνει επίσης ότι οι μηχανικοί πρέπει να επιδείξουν μεγαλύτερη προσοχή στα εξής:

• αντίσταση αγωγού

• μηχανική χειριστικότητα

• απογύμνωση και απόληξη

• μήκος καλωδίου

• απαιτήσεις ευελαστικότητας

• τολεραντότητες κατασκευής

Για ένα έργο OEM, είναι συνεπώς χρήσιμο να δοκιμάζεται η πραγματική κατασκευή του καλωδίου αντί να επιλέγεται αποκλειστικά το 44AWG μόνο και μόνο επειδή έχει μικρότερη διάμετρο.

Πότε θα πρέπει οι μηχανικοί να λαμβάνουν υπόψη τους το 46AWG;

το 46AWG μπορεί να είναι χρήσιμο για καλώδια με εξαιρετικά περιορισμένο χώρο, όπου απαιτούνται πολύ λεπτοί αγωγοί.

Ωστόσο:

Το μικρότερο δυνατό AWG δεν είναι αυτόματα η καλύτερη λύση.

Καθώς η διάσταση του αγωγού μειώνεται, η μηχανική ομάδα ενδέχεται να χρειάζεται να δίνει μεγαλύτερη προσοχή στην ηλεκτρική αντίσταση, στη μηχανική χειριστικότητα, στην απόληξη, στην επεξεργασία της μόνωσης και στη συνολική κατασκευή του καλωδίου.

Η HOTTEN χρησιμοποιεί επί του παρόντος κατασκευές 46AWG σε μικροσκοπικά συνεστραμμένα καλώδια για συμπαγείς εφαρμογές, όπως συστήματα UAV και συστήματα σχετικά με την απεικόνιση.

Εάν η ελάχιστη εξωτερική διάμετρος (OD) είναι η προτεραιότητα, πώς θα πρέπει να επιλέγεται το AWG;

Εάν ο κύριος στόχος είναι η ελάχιστη εξωτερική διάμετρα του καλωδίου , οι μηχανικοί δεν πρέπει απλώς να επιλέγουν τον μικρότερο διαθέσιμο αγωγό.

Αντ’ αυτού, αξιολογήστε ολόκληρη τη δομή:

AWG → πάχος μόνωσης → διηλεκτρική δομή → θωράκιση → εξωτερικό περίβλημα → συνδετήρας

Ένας μικρότερος αγωγός μπορεί να μειώσει το μέγεθος του αγωγού, αλλά ένα παχύτερο διηλεκτρικό ή θωρακισμένο περίβλημα μπορεί να καθορίζει ακόμη την τελική εξωτερική διάμετρο (OD).

Το καλύτερο ερώτημα είναι:

Ποια είναι η ελάχιστη εξωτερική διάμετρος (OD) του καλωδίου που ικανοποιεί ακόμη τις απαιτούμενες ηλεκτρικές και μηχανικές προδιαγραφές;

Αυτό αλλάζει τη μηχανική συζήτηση από «Ποιο AWG είναι το μικρότερο;» σε «Ποια ολοκληρωμένη κατασκευή καλωδίου πληροί τον περιορισμό χώρου;»

Εάν η ευελαστικότητα είναι η προτεραιότητα, πώς πρέπει να επιλεγεί το AWG;

Εάν το καλώδιο πρέπει να κινείται επανειλημμένα, το AWG είναι μόνο μία μεταβλητή σχεδιασμού.

Οι μηχανικοί πρέπει επίσης να καθορίζουν:

• ακτίνα κάμψης

• συχνότητα Κάμψης

• κατεύθυνση κίνησης

• μήκος καλωδίου

• δομή διαξώστη

• κατασκευή θωράκισης

• υλικό επένδυσης

• απορρόφηση τάσης

• διαμόρφωση Συνδεσμού

Για παράδειγμα:

Εάν η επαναλαμβανόμενη κάμψη είναι η κύρια απαίτηση, αξιολογήστε το AWG μαζί με την κατασκευή του αγωγού, τη θωράκιση και το σχέδιο του εξωτερικού περιβλήματος, αντί να επιλέγετε τον μικρότερο διαθέσιμο αγωγό.

Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές όπως μονάδες καμερών, γκίμπαλ, ενδοσκόπια και άλλες κινούμενες συναρμολογήσεις.

Εάν η ακεραιότητα του σήματος είναι η προτεραιότητα, πώς πρέπει να επιλεγεί η διατομή AWG;

Εάν η ακεραιότητα του σήματος είναι η κύρια απαίτηση, οι μηχανικοί θα πρέπει να ξεκινήσουν από τις ηλεκτρικές απαιτήσεις και όχι από τη διατομή AWG.

Οι προδιαγραφές θα πρέπει να καθορίζουν, όπου ισχύει:

1. Συχνοτητα λειτουργίας

2. Χαρακτηριστική σύνθετη αντίσταση

3. Μήκος καλωδίου

4. Επιτρεπόμενη απόσβεση ή απώλεια

5. Τύπος Συνδέσμου

6. Απαιτήσεις θωράκισης

7. Τους περιορισμούς δρομολόγησης

8. Απαιτήσεις ηλεκτρικών δοκιμών

Μόνο αφού οριστούν αυτές οι απαιτήσεις, η διατομή AWG θα πρέπει να επιλεγεί ως μέρος της κατασκευής του καλωδίου.

Για εφαρμογές υψηλής συχνότητας, θα πρέπει να αξιολογείται ολόκληρη η μετάβαση από το καλώδιο στον συνδετήρα.

Γι’ αυτόν τον λόγο, ένα καλώδιο 46AWG δεν είναι αυτόματα καλύτερο για υψηλή συχνότητα από ένα καλώδιο 40AWG.

Ποιες άλλες παράμετροι θα πρέπει να καθοριστούν μαζί με τη διατομή AWG;

Για ένα προσαρμοσμένο έργο μικροσκοπικού συναξονικού καλωδίου OEM, το AWG είναι μόνο μία γραμμή στο RFQ.

Μία πιο πλήρης προδιαγραφή θα πρέπει να περιλαμβάνει:

Οι τρέχουσες πληροφορίες για τα μικροσυναξιακά προϊόντα της HOTTEN περιλαμβάνουν προσαρμόσιμες διαμορφώσεις συνδετήρων, υλικά αγωγών, μόνωση, θώρακα, υλικά μανδύα, εξωτερική διάμετρο (OD), αντίσταση και κατασκευές ειδικές για εφαρμογές.

Γιατί πρέπει να καθορίζεται το AWG μαζί με τον συνδετήρα;

Το καλώδιο δεν λειτουργεί ανεξάρτητα από τον συνδετήρα του.

Μια μικροσυναξιακή συναρμολόγηση καλωδίου περιλαμβάνει συνήθως:

Καλώδιο + τερματισμός + συνδετήρας + δρομολόγηση

Εάν το καλώδιο είναι εξαιρετικά μικρό, αλλά η μετάβαση στον συνδετήρα εισάγει μια σημαντική γεωμετρική ασυνέχεια, η συνολική συναρμολόγηση ενδέχεται να μην επιτυγχάνει την επιθυμητή ηλεκτρική απόδοση.

Ως εκ τούτου, κατά τον καθορισμό μιας προσαρμοστικής μικροσυναξιακής συναρμολόγησης καλωδίου, οι μηχανικοί πρέπει να παρέχουν:

• κατασκευαστής συνδετήρων

• αριθμός εξαρτήματος συνδέτη

• αριθμός πειρονιών

• διεπαφή σύζευξης

• καλώδιο AWG

• καλώδιο

• αντίσταση

• μήκος καλωδίου

• διαταραχή

• τους περιορισμούς δρομολόγησης

Οι τρέχουσες διαμορφώσεις προϊόντων της HOTTEN περιλαμβάνουν συνδετήρες για FPC, FPCA, JAE, KEL, HONDA και άλλες διεπαφές συναξιακών καλωδίων, ανάλογα με τη συναρμολόγηση.

Τι είναι το καλύτερο AWG για ένα μικροσκοπικό συναξονικό καλώδιο;

Δεν υπάρχει καθολικά καλύτερο AWG.

Η κατάλληλη διατομή εξαρτάται από τις προτεραιότητες σχεδιασμού.

Μια πρακτική διαδικασία απόφασης είναι:

Επιλέξτε έναν παχύτερο λεπτό αγωγό όταν:

• η αντίσταση του αγωγού αποτελεί σημαντικό περιορισμό

• υπάρχει διαθέσιμος χώρος

• η μηχανική αντοχή είναι σημαντική

• η εφαρμογή δεν απαιτεί το μικρότερο δυνατό καλώδιο

Εξετάστε έναν λεπτότερο αγωγό όταν:

• ο χώρος διαδρομής είναι εξαιρετικά περιορισμένος

• η εξωτερική διάμετρος του καλωδίου αποτελεί σημαντικό περιορισμό

• απαιτείται διαδρομή υψηλής πυκνότητας

• οι πλήρεις ηλεκτρικές και μηχανικές απαιτήσεις μπορούν να ικανοποιηθούν ακόμα και έτσι

Μην επιλέγετε ανεξάρτητα τον αριθμό AWG όταν:

• συμμετέχει η μετάδοση υψηλής συχνότητας

• απαιτείται επαναλαμβανόμενη κάμψη

• χρησιμοποιείται μικροσκοπικός συνδέτης

• το καλώδιο διαθέτει πολλαπλά κοαξικά κανάλια

• το καλώδιο πρέπει να εφαρμόζεται σε μια μηχανική διαδρομή με αυστηρό έλεγχο διαστάσεων

Σε αυτές τις καταστάσεις, το AWG πρέπει να βελτιστοποιηθεί μαζί με ολόκληρη τη συναρμολόγηση καλωδίου.

Πώς θα πρέπει οι μηχανικοί OEM να επιλέγουν το AWG για ένα προσαρμοστικό μικρο-συναξονικό καλώδιο;

Μια πρακτική ακολουθία επιλογής είναι:

Βήμα 1 — Καθορισμός του μηχανικού περιβλήματος

Καθορίστε τη μέγιστη επιτρεπόμενη εξωτερική διάμετρο (OD) του καλωδίου, τον χώρο διέλευσης και την ακτίνα κάμψης.

↓

Βήμα 2 — Καθορισμός των ηλεκτρικών απαιτήσεων

Καθορίστε την εμπέδηση, τη συχνότητα, το μήκος του καλωδίου και την απαιτούμενη απόδοση σήματος.

↓

Βήμα 3 — Καθορισμός των απαιτήσεων για τον αγωγό

Αξιολογήστε τα 40AWG, 42AWG, 44AWG, 46AWG ή μια άλλη κατάλληλη κατασκευή βάσει των απαιτήσεων για αντίσταση και χώρο.

↓

Βήμα 4 — Καθορισμός της μόνωσης και της θωράκισης

Επιλέξτε τα υλικά και τη δομή που απαιτούνται για τις ηλεκτρικές, μηχανικές και περιβαλλοντικές απαιτήσεις.

↓

Βήμα 5 — Ορισμός του συνδετήρα

Αναφέρετε τον κατασκευαστή και τον αριθμό εξαρτήματος του συνδετήρα, όταν είναι διαθέσιμα.

↓

Βήμα 6 — Ανασκόπηση της πλήρους συναρμολόγησης

Ελέγξτε την εξωτερική διάμετρο (OD) του καλωδίου, τη διαδρομή, την απόληξη, τη διαταγή ακροδεκτών (pinout), την κάμψη και τις ανοχές συναρμολόγησης.

↓

Βήμα 7 — Πρωτότυπο και επικύρωση

Κατασκευάστε δείγματα και αξιολογήστε την πραγματική συναρμολόγηση σε σχέση με τις απαιτήσεις του έργου προτού προχωρήσετε στη μαζική παραγωγή.

Αυτή η διαδικασία είναι συνήθως πιο αξιόπιστη από το να ξεκινήσετε με:

«Χρειαζόμαστε το μικρότερο διαθέσιμο μέγεθος AWG.»

HOTTEN Custom Micro Coaxial Cable Engineering

Για έργα OEM, η HOTTEN μπορεί να αναπτύξει προσαρμοσμένα μικροσκοπικά συναξονικά καλώδια και συναρμολογήσεις καλωδίων βάσει των διαστασιακών, ηλεκτρικών και συναρμολογητικών απαιτήσεων της εφαρμογής.

Οι τρέχουσες κατασκευές προϊόντων της HOTTEN περιλαμβάνουν λεπτές διατομές AWG, όπως 40AWG, 42AWG, 44AWG και 46AWG, καθώς και διαφορετικές διαμορφώσεις μόνωσης, θωράκισης, εξωτερικού περιβλήματος, εξωτερικής διαμέτρου (OD) και συνδετήρων. Οι εφαρμογές που αναφέρονται στις τρέχουσες πληροφορίες προϊόντων περιλαμβάνουν τηλεκατευθυνόμενα αεροσκάφη (drones), κάμερες, ιατρική ενδοσκοπία και υπερηχογραφικό εξοπλισμό.

Για μια προσαρμοσμένη αίτηση προσφοράς (RFQ), οι μηχανικοί μπορούν να παρέχουν:

• Επιθυμητή διατομή AWG ή μέγεθος αγωγού

• Καλώδιο

• Αντίσταση

• Μήκος καλωδίου

• Αριθμός εξαρτήματος συνδέτη

• Διαταραχή

• Αριθμός συναξονικών καναλιών

• Απαιτήσεις θωράκισης

• Απαιτήσεις ευελαστικότητας/κάμψης

• Λειτουργικό Περιβάλλον

• Ποσότητα πρωτοτύπων

• Προβλεπόμενος όγκος μαζικής παραγωγής

Όταν η ακριβής δομή του καλωδίου δεν έχει ακόμη οριστεί, ο προμηθευτής μπορεί να αξιολογήσει από κοινού τον αγωγό, τη μόνωση, τη θωράκιση και τη διαμόρφωση της συναρμολόγησης.

Για περισσότερες πληροφορίες, δείτε τις προσαρμοσμένες λύσεις μικροσκοπικών συναξονικών καλωδίων της HOTTEN .

Συχνές Ερωτήσεις

Σημαίνει ένας υψηλότερος αριθμός AWG πιο παχύ σύρμα;

Όχι. Ένας υψηλότερος αριθμός AWG σημαίνει μικρότερον αγωγό. Για παράδειγμα, το 46AWG είναι μικρότερο από το 40AWG.

Είναι το 46AWG καλύτερο από το 40AWG για μικροσκοπικά συναξονικά καλώδια;

Όχι απαραιτήτως. Το 46AWG μπορεί να βοηθήσει στην κατασκευή συμπαγών καλωδίων, ενώ το 40AWG παρέχει μεγαλύτερο αγωγό. Η κατάλληλη επιλογή εξαρτάται από τις ηλεκτρικές, μηχανικές και διαστασιακές απαιτήσεις.

Καθορίζει το AWG την εξωτερική διάμετρο (OD) του καλωδίου;

Όχι. Το AWG περιγράφει το μέγεθος του αγωγού. Η τελική εξωτερική διάμετρος (OD) του καλωδίου εξαρτάται επίσης από την μόνωση, το διηλεκτρικό, την θωράκιση και την κατασκευή του μανδύα.

Μειώνει η μικρότερη τιμή AWG τις απώλειες σήματος;

Όχι αυτόματα. Οι μικρότεροι αγωγοί έχουν γενικά υψηλότερη αντίσταση για το ίδιο υλικό και μήκος. Οι απώλειες σήματος σε καλώδια υψηλής συχνότητας εξαρτώνται επίσης από την πλήρη κατασκευή του καλωδίου, τη λειτουργική συχνότητα, το διηλεκτρικό και άλλους παράγοντες.

Ποιο AWG χρησιμοποιείται συνήθως για μικροσκοπικά συναξονικά καλώδια;

Οι μικροσκοπικές συναξιακές κατασκευές μπορούν να χρησιμοποιήσουν πολύ λεπτά μεγέθη αγωγών, όπως 40AWG, 42AWG, 44AWG και 46AWG, ανάλογα με την εφαρμογή και τον σχεδιασμό του καλωδίου. Η HOTTEN προσφέρει αυτά τα μεγέθη σε διάφορες μικροσκοπικές συναξιακές και ιατρικές καλωδιακές κατασκευές.

Μπορεί μία συναρμολόγηση καλωδίου να χρησιμοποιεί διαφορετικά μεγέθη AWG;

Ναι. Μία προσαρμοστική συναρμολόγηση μπορεί να συνδυάζει διαφορετικά μεγέθη αγωγών ή συναξιακές δομές, ανάλογα με τις ηλεκτρικές και μηχανικές απαιτήσεις των επιμέρους κυκλωμάτων.

Ποιες πληροφορίες πρέπει να παρέχω όταν ζητώ ένα προσαρμοστικό μικροσκοπικό συναξιακό καλώδιο;

Ως ελάχιστο, παρέχετε το απαιτούμενο μέγεθος AWG ή αγωγού, την εξωτερική διάμετρο (OD) του καλωδίου, την αντίσταση, το μήκος, τον συνδετήρα, τη διαταγή ακροδεκτών (pinout) και την εφαρμογή. Εάν είναι διαθέσιμα, παρέχετε επίσης σχέδια, λίστα υλικών (BOM), απαιτήσεις διαδρομής, συχνότητα, συνθήκες κάμψης και ποσότητες για πρωτότυπο ή μαζική παραγωγή.

Συμπέρασμα

Το AWG είναι ένα σημαντικό παράμετρο για τα μικροσκοπικά συναξιακά καλώδια, αλλά δεν πρέπει να αντιμετωπίζεται ως αυτόνομος δείκτης απόδοσης.

Μία πρακτική προσέγγιση επιλογής είναι να αξιολογηθούν:

AWG → αντίσταση → εξωτερική διάμετρος → ευελαστικότητα → εμπέδηση → θωράκιση → συνδέτης → απαιτήσεις εφαρμογής

Ο στόχος δεν είναι να επιλεγεί ο μικρότερος ή ο μεγαλύτερος αγωγός.

Ο στόχος είναι να επιλεγεί ένα πλήρες καλώδιο που ικανοποιεί τις ηλεκτρικές, μηχανικές και διαστασιακές απαιτήσεις της συσκευής .

Για εφαρμογές OEM που περιλαμβάνουν υψηλής πυκνότητας διαδρομή, μικροσκοπικές κάμερες, συστήματα UAV, ιατρικές συσκευές ή άλλα συμπαγή ηλεκτρονικά, η επιλογή AWG θα πρέπει συνεπώς να αποτελεί μέρος της συνολικής διαδικασίας σχεδιασμού μικροσκοπικού κοαξικού καλωδίου, αντί να είναι μια απομονωμένη απόφαση αγοράς.
