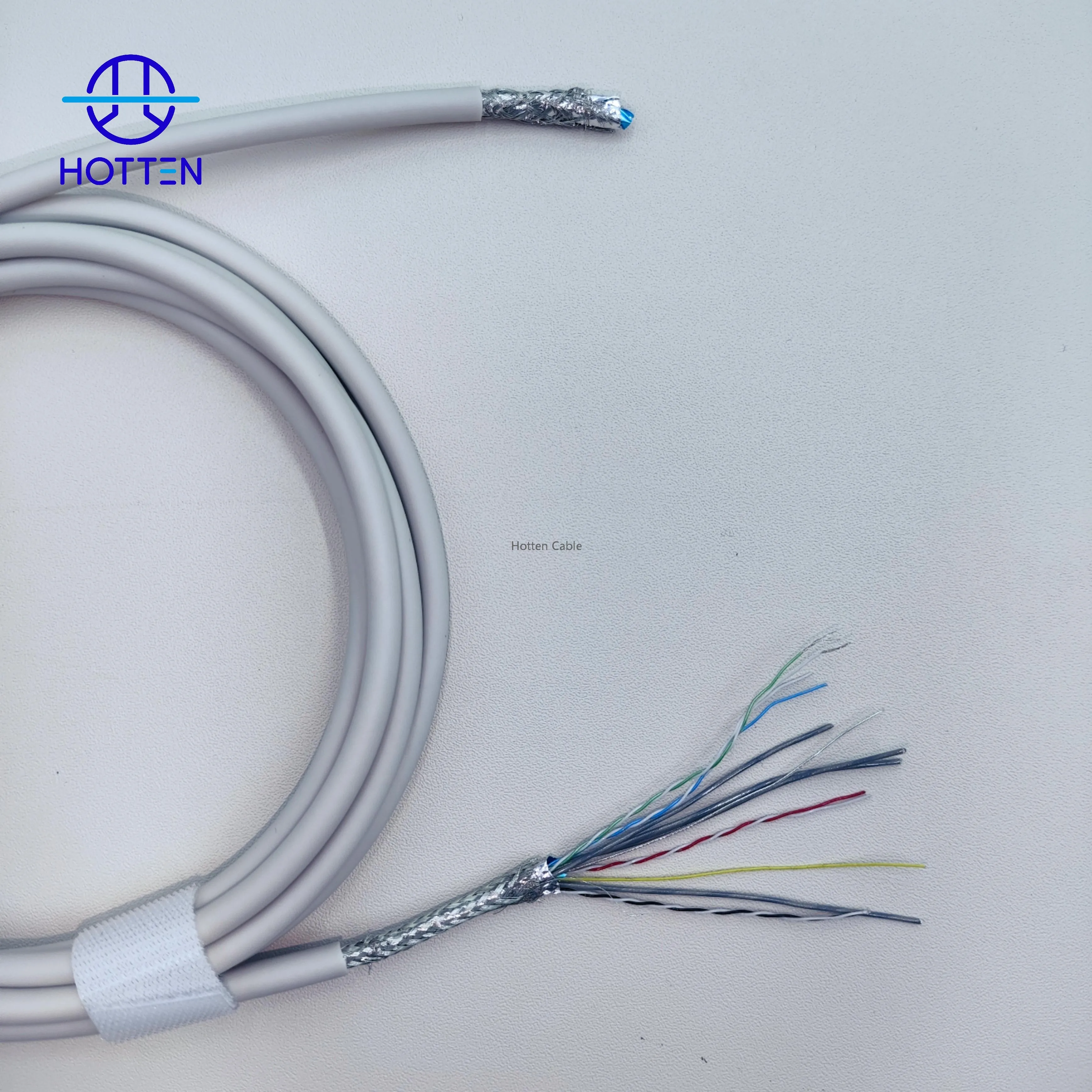

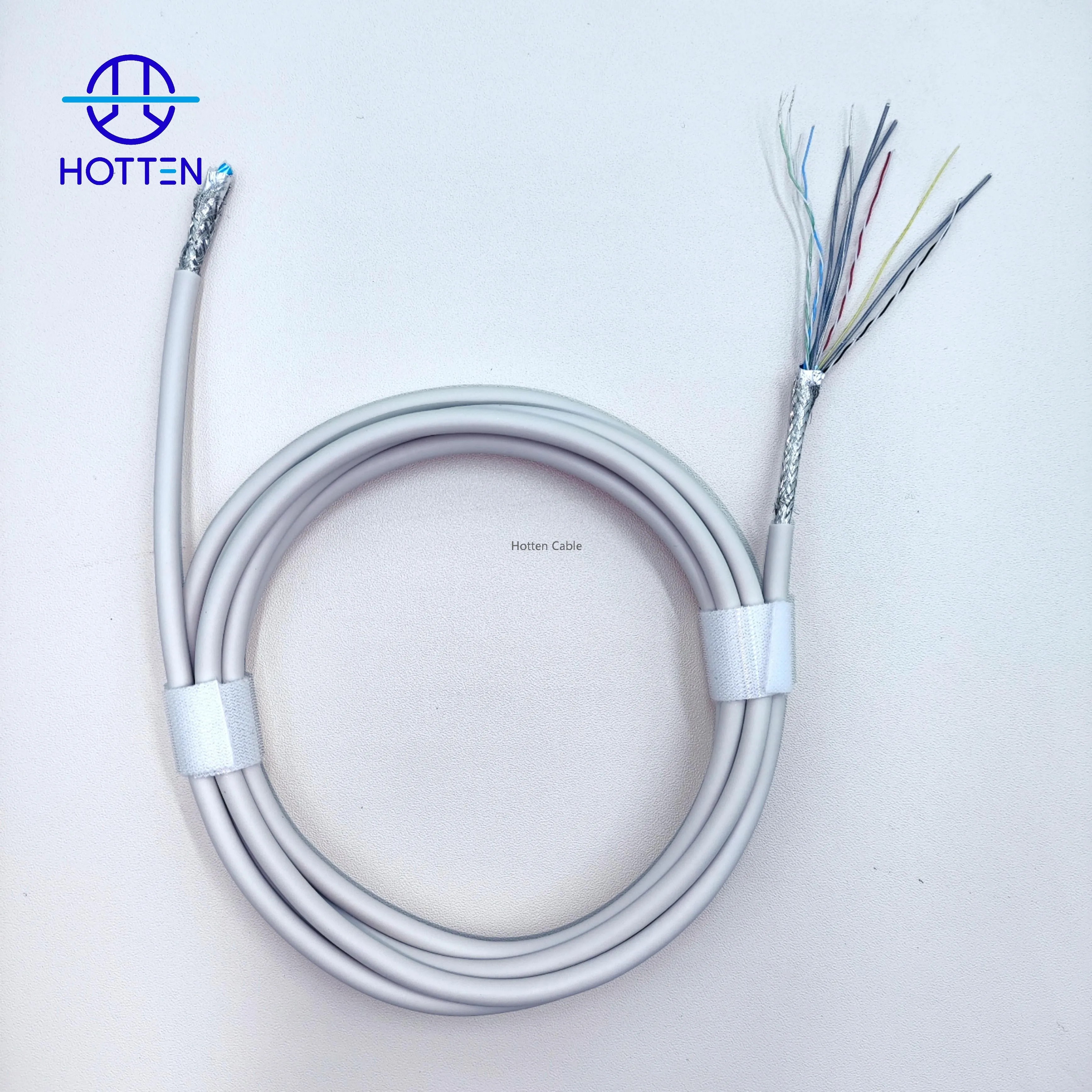

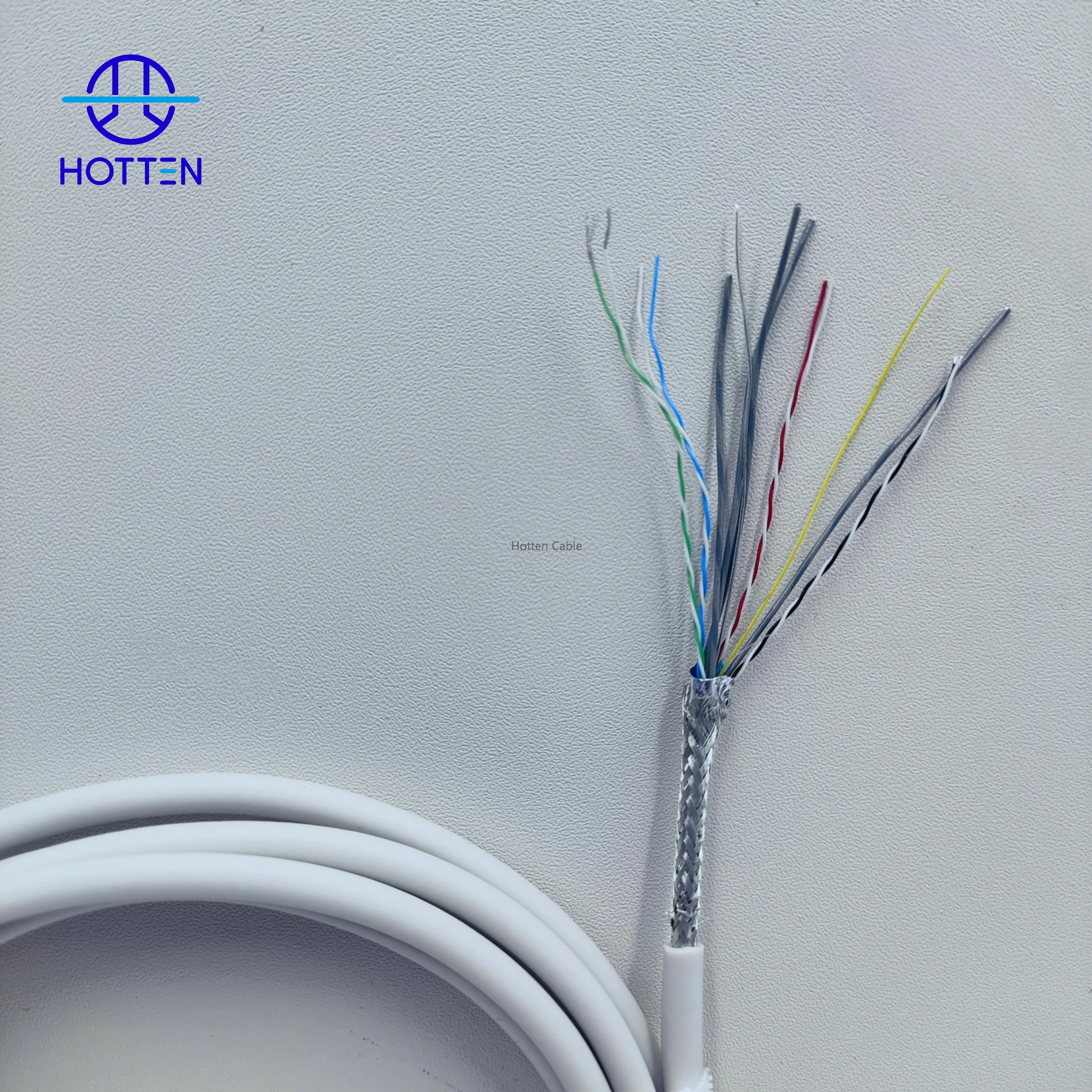

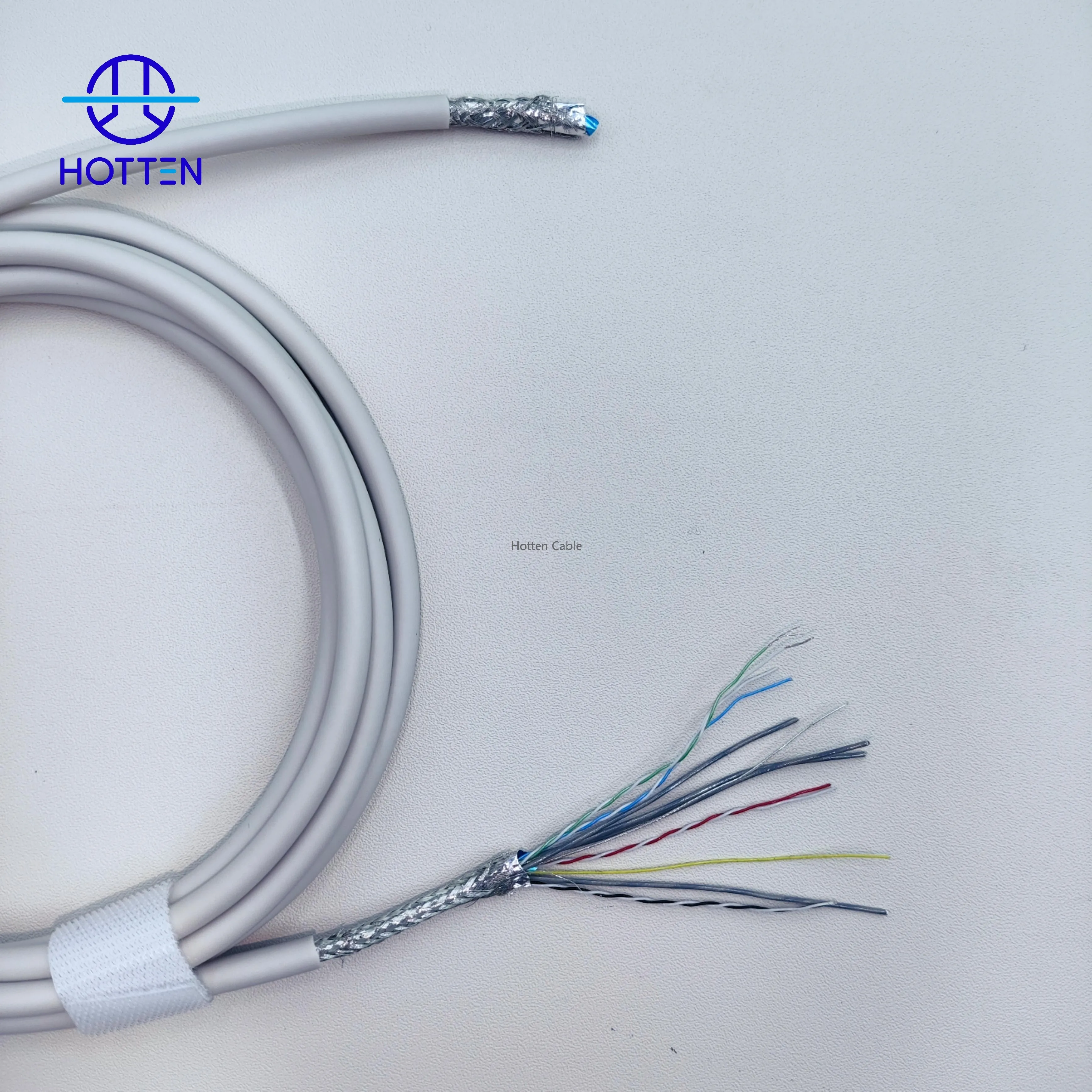

Sehr flexibles medizinisches HD-Bildschirm-Griffkabel 12C Bleikupferleiter Endoskop-Verbindungskabel mit FEP-Isolierung

Technische Planung und Beschaffungsaspekte

Wie unterstützt ein 12-adriges Kabel die Konnektivität eines HD-Endoskophandgriffs?

Ein 12-adriges Kabel bietet mehrere elektrische Leitwege innerhalb einer einzigen kompakten Kabelstruktur und ermöglicht es Ingenieuren, die erforderlichen Verbindungen zwischen Endoskophandgriff, Bildgebungsbauteilen, Anzeigenschnittstellen oder zugehöriger Ausrüstung zu integrieren. Die endgültige Adernzuweisung ist vom Schaltkreis- und Pin-Zuordnungsbedarf des Kunden abhängig.

Wie sollten Ingenieure Flexibilität und mechanische Robustheit ausbalancieren?

Bei einem Kabel für einen Endoskophandgriff ist die Flexibilität gemeinsam mit dem Biegeradius, wiederholten Bewegungen, der Leiterkonstruktion, der Isolierung sowie dem mechanischen Schutz des fertigen Kabels zu bewerten. Eine alleinige Steigerung der Flexibilität reicht nicht aus; das Kabel muss unter den vorgesehenen Verlege- und Bewegungsbedingungen eine stabile elektrische und mechanische Leistung aufrechterhalten.

Hat FEP-Isolierung Auswirkungen auf das Gesamtdesign eines miniaturisierten medizinischen Kabels?

Ja. Das Isolationsmaterial beeinflusst die elektrischen Eigenschaften des Kabels, dessen Außendurchmesser, Flexibilität, Temperaturbeständigkeit und mechanisches Verhalten. FEP kann daher als Teil der gesamten Kabelkonstruktion und nicht als isolierte Materialwahl betrachtet werden.

Welche elektrischen Anforderungen sind für ein HD-Endoskop-Verbindungskabel zu prüfen?

Ingenieure sollten die Arten der Signale oder der Energie ermitteln, die durch das Kabel übertragen werden, und anschließend die entsprechende Leiteranordnung, Isolierung, Abschirmung, Kapazität, Impedanz, Spannung sowie weitere elektrische Anforderungen – soweit zutreffend – definieren. Das richtige Design hängt von der Schnittstelle und der Elektronik ab, die im jeweiligen Endoskopsystem eingesetzt wird.

Wie kann die Kabelverlegung eine Verbindung am Endoskopgriff beeinflussen?

Die Kabelführung kann die erforderliche Kabellänge, den Biegeradius, die Belastung des Steckverbinders sowie den verfügbaren Platz innerhalb oder um den Griff herum beeinflussen. Ein maßgefertigtes Kabel sollte daher gemäß dem tatsächlichen Verlegepfad entworfen werden, statt das Kabel lediglich anhand der Adernanzahl und des Leiterwerkstoffs auszuwählen.

Wie ist ein kundenspezifisches 12-adriges Endoskopkabel vor der Serienfertigung zu validieren?

Die technische Validierung muss die geforderten Abmessungen, den Aufbau von Leitern und Isolierung, die elektrische Durchgängigkeit, die Steckverbinder-Terminierung, die Pin-Belegung, die Flexibilität sowie die mechanische Leistungsfähigkeit anhand der freigegebenen Zeichnung oder des Musters bestätigen. Bei kundenspezifischen medizinischen Kabelbaugruppen eignen sich Vorserienmuster gut zur Überprüfung von Passgenauigkeit und Funktionalität, bevor Serienmengen freigegeben werden.

Fertigungskapazität

HOTTEN bietet die komplette Entwicklung medizinischer Kabel an:

✓ Kabelkonstruktion

✓ Materialauswahl

✓ Prototypenfertigung

✓ Serienfertigung

✓ Qualitätsprüfung

Warum Hotten wählen

✓ Professioneller Hersteller maßgeschneiderter Kabel

✓ ISO13485-zertifizierte Produktion medizinischer Kabel

✓ UL-zertifizierte Drahtfertigung

✓ Erfahrung mit mikrokoaxialen und Präzisionskabeln

FAQ

F1: Was ist ein Endoskop-Griffkabel?

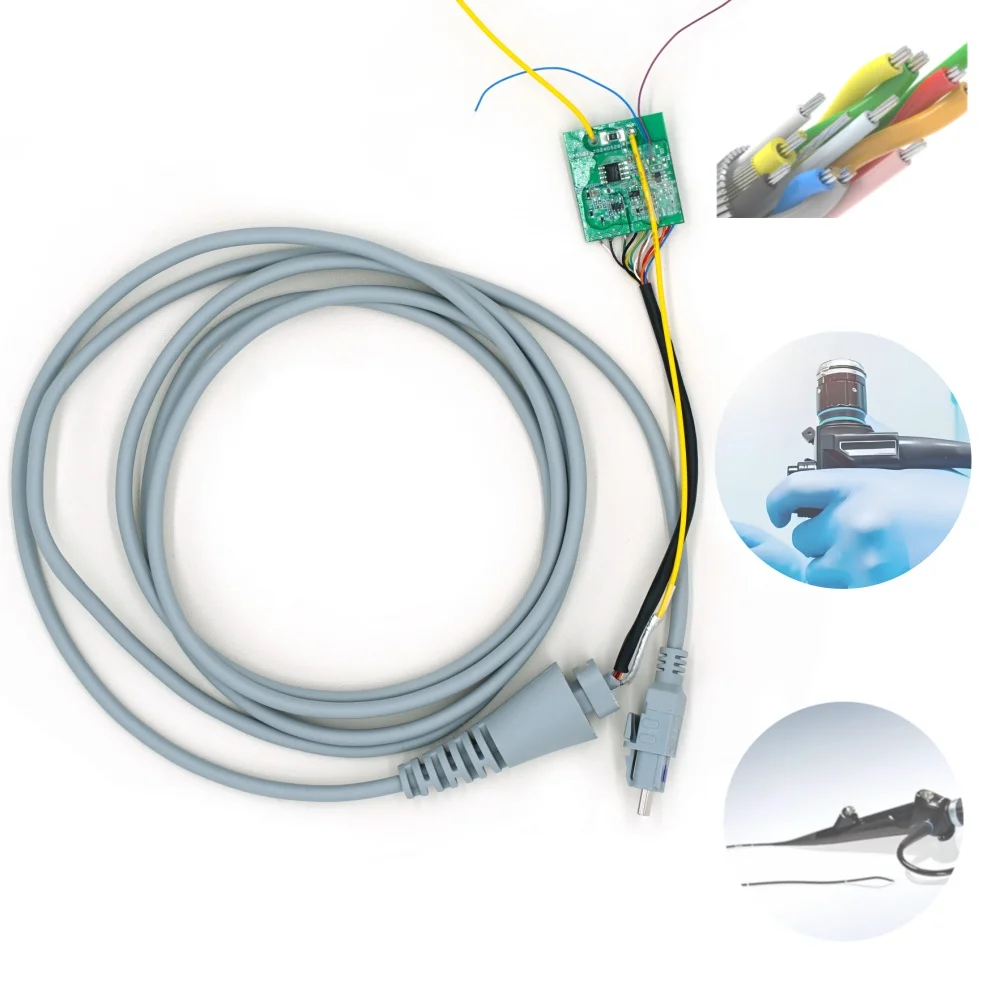

Ein Endoskop-Griffkabel verbindet interne Komponenten endoskopischer Geräte und übernimmt die Funktionen Stromversorgung, Signalübertragung und Kommunikation.

F2: Kann HOTTEN die Anzahl der Adern und die Kabelstruktur anpassen?

Ja. HOTTEN unterstützt maßgeschneiderte Aderanzahlen, Leiterwerkstoffe, Abschirmstrukturen, Isoliermaterialien sowie Kabellängen und -durchmesser.

F3: Welche Materialien werden für dieses medizinische Kabel verwendet?

Zu den gängigen Materialien zählen verzinnte Kupferleiter, versilberte Kupferleiter sowie Isoliermaterialien wie FEP, PFA und PTFE.

F4: Bietet HOTTEN medizinische Kabelbaugruppen-Dienstleistungen an?

Ja. HOTTEN bietet maßgeschneiderte Kabelbaugruppen-Lösungen – von der Prototypentwicklung bis zur Serienfertigung.
