Mimořádně Měkký Flexibilní Medicínský Endoskop HD Rukojeť Připojovací Kabel 4.5mm Medicínský Kabel

Přehled produktu

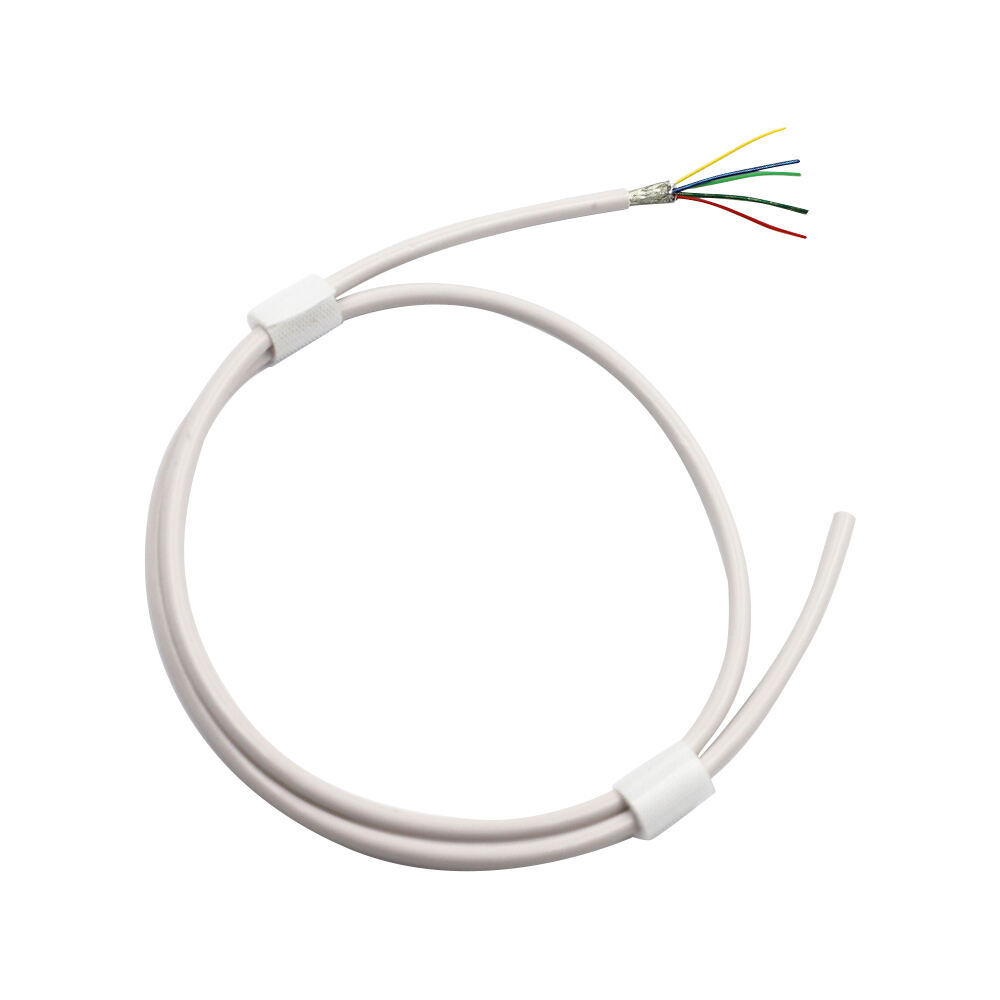

Mimořádně měkký a pružný kabel pro lékařskou endoskopickou rukojeť

Společnost HOTTEN nabízí řešení extrémně měkkých a flexibilních kabelů pro lékařské endoskopy, navržená pro připojení rukojetí HD endoskopů.

Díky vynikající flexibilitě, kompaktní konstrukci a spolehlivému přenosu signálu je tento kabel vhodný pro lékařské zobrazovací zařízení, která vyžadují opakované pohyby a dlouhodobý provoz.

Společnost HOTTEN nabízí individuální výrobu kabelů pro endoskopy, včetně výběru vodičů, konfigurace jader, návrhu stínění, materiálů pláště a rozměrů kabelu.

Klíčové vlastnosti

Velká pružnost Endoskopický kabel Řešení

🔹 Extrémně měkká a flexibilní konstrukce

Optimalizovaná konstrukce kabelu zajišťuje vynikající ohybovou výkonnost pro aplikace s lékařskými endoskopy.

🔹 Stabilní přenos HD signálu

Navrženo pro spolehlivý přenos obrazu a signálu mezi rukojetemi endoskopu a lékařskými systémy.

🔹 Kompaktní konstrukce s průměrem 4,5 mm

Úsporný design vhodný pro lékařská zařízení vyžadující kompaktní vedení kabelů.

🔹 Několik možností materiálů

Podporuje izolace z PVC, TPU, TPE, silikonu, PFA a FEP.

🔹 Přizpůsobitelné Lékařský kabel Výroba

Počet jader, vodiče, stínění a délka kabelu lze přizpůsobit.

Kabelová struktura

Přizpůsobená konfigurace kabelu pro endoskopy

Vodivost

Dostupné:

• Stříbrně potištěná měď
• Olověněná hmota
• Stříbrně nahoře zlatá měděná slitina
• Zaciněná měděná slitina

Izolace

Možnosti:

• PTFE
• eptfe
• FEP
• PFA

Obranná vrstva

Možnosti:

• Oslacená měděná pletenina
• Stříbrně nahozená měděná síť
• Stínění Cu/PET
• Stínění Al/PET

BUNDA

Možnosti:

• PVC
• TPU
• TPE
• Silikon
• PFA
• FEP

Použití

Lékařské endoskopy

Vhodné pro:

🏥 Systémy HD endoskopů

🔬 Chirurgické zobrazovací zařízení

zdravotnická diagnostická zařízení

⚕️ Flexibilní endoskopické nástroje

🏭 OEM Lékařské vybavení

Možnosti přizpůsobení

Kabelová řešení pro zdravotnické vybavení na zakázku (OEM)

HOTTEN podporuje:

✔ Přizpůsobení počtu vodičů

✔ Výběr kalibru (AWG)

✔ Úprava průměru kabelu

✔ Výběr materiálu pro plášť

✔ Stínění

✔ Konektorová sestava

✔ Přizpůsobení délky kabelu

✔ Výroba prototypů i sériová výroba

Inženýrské a zakázkové úvahy

Co by měli inženýři zvážit při výběru kabelu pro endoskopickou rukojeť s průměrem 4,5 mm

AhD kabel pro spojení rukojeti lékařského endoskopu slouží k propojení rukojeti, obrazových komponent a elektronického systému v rámci sestavy endoskopu. U kompaktních HD endoskopů musí kabel vyvážit malý vnější průměr, pružnost, konfiguraci jádra, přenos signálu, integraci konektorů a mechanickou spolehlivost .

Konstrukce kabelu s průměrem 4,5 mm se může ukázat zvláště užitečná, pokud je omezen dostupný montážní prostor a trasa vedení kabelu. Konečnou konstrukci je třeba vybrat podle skutečné architektury endoskopu, nikoli pouze podle vnějšího průměru.

Klíčové technické požadavky

Dostupné konfigurace kabelů

Publikovaná výrobková data společnosti HOTTEN uvádějí 8C (4×32AWG + 4×30AWG) konfigurace kabelu s držadlem pro tento lékařský endoskop o průměru 4,5 mm. Stejný zdroj uvádí, že počet vodičů a tloušťka vodičů (AWG) lze přizpůsobit různým aplikacím.

Konfigurace vodičů a směrování signálů

U kabelů s držadlem pro HD endoskopy musí inženýři určit účel každého vodiče ještě před výběrem konečné konfigurace.

Možné požadavky mohou zahrnovat:

• Cesty pro obrazové nebo datové signály

• Napájecí vodiče

• Řídicí nebo komunikační vedení

• Zemní připojení

• Další pomocné kanály

Přesný počet vodičů by měl být uveden v technické dokumentaci zařízení nebo na kabelovém výkresu. Konfigurace s více jádry, například 4×32AWG + 4×30AWG lze použít v případě, že jsou v rámci stejné kabelové konstrukce vyžadovány různé průřezy vodičů.

Zohlednění pružnosti

Požadavek „super měkký“ je třeba chápat jako technický požadavek, nikoli pouze jako marketingový popis.

Nákupní týmy by měly upřesnit:

• Požadované podmínky ohybu

• Minimální doporučený poloměr ohybu

• Četnost pohybu kabelu

• Požadavky na otáčení nebo článkování (articulation)

• Vnitřní trasovací cesta

• Očekávané manipulace při montáži

• Požadavky na dlouhodobou pružnost

Měkčí konstrukce kabelu může zlepšit manipulaci a vedení kabelu, avšak je nutné současně zohlednit průřez vodičů, izolaci, stínění i materiál pláště.

zohlednění vnějšího průměru 4,5 mm

Nominální 4,5 mm vnější průměr poskytuje konkrétní rozměrovou veličinu pro výběr výrobku, avšak skutečná přípustná tolerance by měla být stanovena mechanickým návrhem endoskopu.

Inženýři by měli ověřit:

• Cílový vnější průměr

• Maximální povolený vnější průměr

• Tolerance vnějšího průměru

• Prostor pro vnitřní uspořádání

• Rozměry vstupu konektoru

• Rozměry odlehčení napětí

• Volný prostor kolem sousedních komponent

Publikovaná konfigurace HOTTEN uvádí vnější průměr 4,5 mm s možností dodání na míru.

Výběr bundy a materiálu

V publikovaných údajích o výrobku je uvedeno:

• PVC

• Silikon

• TPE

• TPU

jako dostupné materiály pláště.

Výběr by měl být založen na:

Pružnost + Požadavky na povrch + Mechanické zpracování + Podmínky čištění + Integrace do zařízení

Pro vysoce pružný kabel pro endoskopickou rukojeť lze zvážit použití silikonu, TPE nebo TPU v případech, kdy aplikace vyžaduje měkčí konstrukci; konečný materiál však musí být ověřen za skutečných provozních a čisticích podmínek zákazníka.

Výroba na zakázku OEM

HOTTEN nabízí přizpůsobení kabelu pro endoskopickou rukojeť podle požadavků zákazníka.

Možnosti personalizace zahrnují:

• Počet jader

• Základní konfigurace

• AWG

• Uspořádání vodičů

• Průměr kabelu

• Materiál pláště

• Barva pláště

• Délka kabelu

• Konfigurace spojnice

• Pinové přiřazení

• Metoda ukončení

• Prototypové vzorky

• Konfigurace pro sériovou výrobu

Publikovaná technická data o výrobku konkrétně uvádějí možnosti přizpůsobení jádra, průřezu v AWG, vnějšího průměru, barvy a délky.

Zvažování konektorů a ukončení

U kabelu pro připojení endoskopické rukojeti je konektor součástí kompletního systému, nikoli izolovanou součástí.

Zákazníci by měli poskytnout:

• Značka konektoru

• Model konektoru

• Část číslo

• Počet kontaktů

• Pinové přiřazení

• Způsob ukončení kontaktů

• Orientace konektoru

• Párovací rozhraní

• Požadavky na overmolding nebo odlehčení namáhání

Poskytnutí čísla dílu nebo výkresu konektoru výrazně snižuje riziko chyb při vývoji sestavy kabelu.

Klíčové parametry nákupu

Kontrolní seznam pro hodnocení dodavatelů kabelů pro endoskopy

Při hodnocení dodavatele pro kabelovou část 4,5 mm HD endoskopického držadla by týmy pro nákup měly zvážit:

① Výrobu miniaturizovaných kabelů
Je dodavatel schopen konzistentně vyrábět kabel požadovaného vnějšího průměru a konfigurace vodičů?

② Super-měkká pružná konstrukce
Je dodavatel schopen zajistit pružnost požadovanou pro endoskopické držadlo a vnitřní vedení kabelu?

③ Schopnost výroby vícejaderných kabelů
Lze do jednoho kabelu integrovat různé velikosti vodičů a různé konfigurace jader?

④ Montáž konektorů
Je dodavatel schopen splnit požadavky na specifikovaný konektor, zapojení kontaktů a ukončení kabelu?

⑤ Kvalita kabelů pro medicínské zařízení
Je dodavatel schopen poskytnout dokumentaci a řízení kvality vyžadované pro projekty kabelů určených pro medicínská zařízení?

⑥ Podpora od výroby prototypů po sériovou výrobu
Může dodavatel podporovat jak inženýrské vzorky, tak opakující se výrobu?

Doporučené informace pro žádost o cenovou nabídku (RFQ)

Pro přesnou cenovou nabídku je doporučeno, aby zákazníci poskytli následující informace:

• Model endoskopu nebo jeho použití

• Kreslení kabelu

• Cílový vnější průměr

• Počet jader a jejich konfigurace

• Průřez každého vodiče (AWG)

• Materiál vodiče

• Požadavky na izolaci

• Požadavky na stínění

• Materiál pláště

• Délka kabelu

• Požadavků na pružnost

• Model / číslo součásti konektoru

• Pinout

• Barva kabelu

• Množství prototypů

• Očekávaný roční nebo opakující se objem

• Požadované zkoušky

• Platné požadavky na kvalitu nebo shodu

Stávající vzorek kabelu může dodavateli také pomoci ověřit rozměry, uspořádání vodičů a podrobnosti ukončení ještě před výrobou inženýrských vzorků.

HOTTEN – technická podpora pro kabely pro rukojeti endoskopů

HOTTEN poskytuje přizpůsobené řešení mimořádně měkké a pružné lékařské kabely pro rukojeti endoskopů pro lékařské endoskopy, průmyslové endoskopy a související zařízení. Publikovaná konfigurace podporuje vnější průměr 4,5 mm, vícejádrovou konstrukci, přizpůsobený průřez vodičů (AWG), materiál pláště, délku kabelu a barvu kabelu , poskytující základ pro vývoj přizpůsobených OEM kabelů.
