Vlastní PVC Medicínský Endoskop HD Obrazovka Rukojeti Připojovací Kabel

Přehled produktu

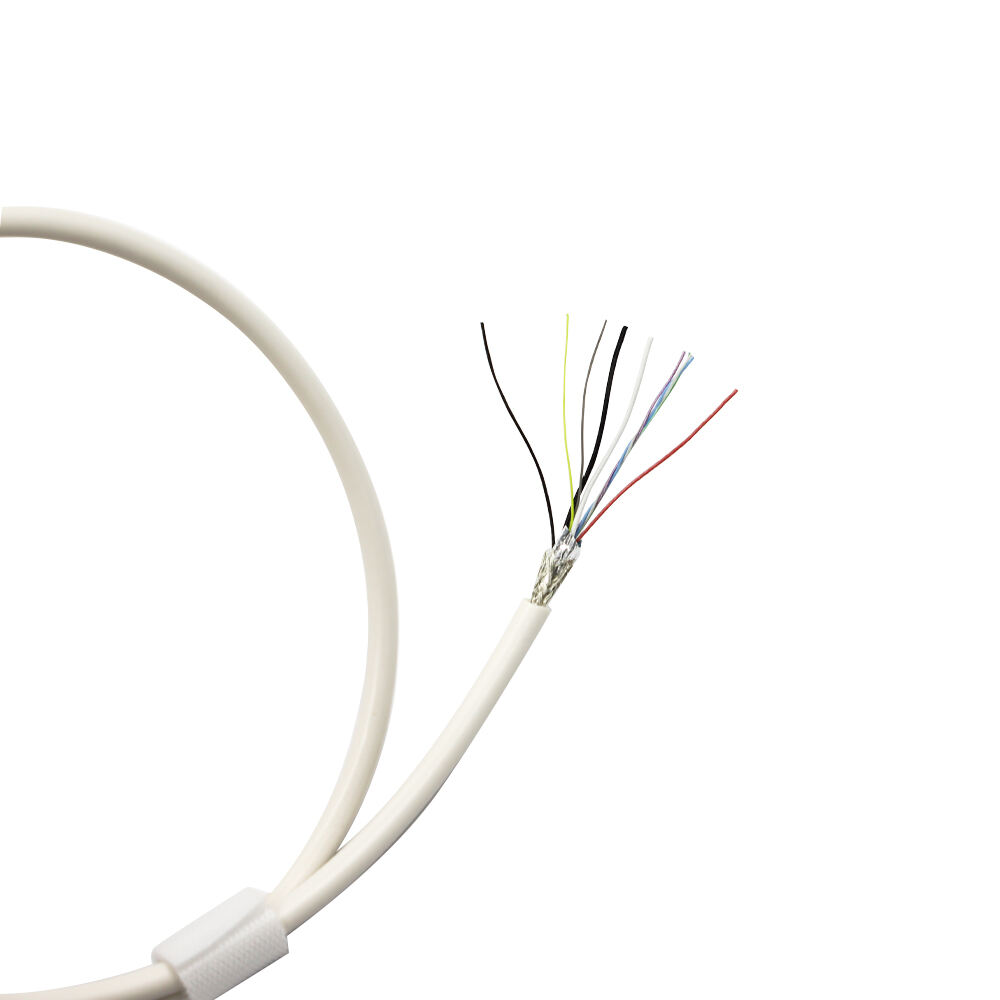

Individuální HD kabel pro lékařský endoskop pro připojení rukojeti

Společnost HOTTEN nabízí individuální řešení kabelů pro lékařské endoskopy, navržená pro systémy HD obrazu a aplikace připojení rukojeti endoskopu.

Tento flexibilní lékařský kabel je konstruován pro spolehlivý přenos signálu, vynikající ohybovou výkonnost a dlouhodobou odolnost v prostředí lékařských zařízení.

Díky individuálním konfiguracím vodičů, izolačním materiálům a konstrukcím kabelů podporuje společnost HOTTEN OEM zákazníky od vývoje prototypů až po sériovou výrobu.

Klíčové vlastnosti

Pružné Endoskopický kabel Řešení

🔹 Návrh s vysokou flexibilitou

Navrženo pro opakované ohýbání a pohyb během endoskopických procedur.

🔹 Spolehlivý přenos HD signálu

Optimalizovaná konstrukce kabelu zajišťuje stabilní přenos obrazu a signálu.

🔹 Přizpůsobená konstrukce kabelu

Dostupné s různým počtem jader, konstrukcemi vodičů a izolačními materiály.

🔹 Materiály pro medicínské účely

Podporuje PVC, silikon, TPU a další přizpůsobené izolační možnosti.

🔹 Výroba podle zadání zákazníka (OEM)

Od návrhu kabelu až po finální montáž výrobku.

Specifikace kabelu

Přizpůsobená konfigurace kabelu pro endoskopy

Možnosti Jádra

Dostupné:

• 4 jádra
• 6 jader
• 8 jader
• 12 Jádro
• 24 Jádro
• Vlastní konfigurace

Možnosti vodičů

• Olověněná hmota
• Stříbrně potištěná měď
• Vodič z měděné slitiny

Izolační materiály

• FEP
• PFA
• ETFE
• PVC

Obaly materiálů

Dostupné:

• PVC
• Silikon
• TPU
• TPE

Použití

Lékařské endoskopy

Vhodné pro:

🏥 Systémy HD endoskopů

🔬 Chirurgické endoskopické zařízení

🩺 Zařízení pro lékařské zobrazování

⚕️ Flexibilní endoskopické nástroje

🏭 OEM Lékařské vybavení

Inženýrské a zakázkové úvahy

Co by měli inženýři zvážit při výběru kabelu pro připojení HD endoskopické rukojeti

Kabel pro připojení HD endoskopické rukojeti slouží k propojení rukojeti endoskopu s vybavením pro zobrazení obrazu, zobrazovacím zařízením nebo elektronickým vybavením. U lékařských endoskopických aplikací by výběr kabelu měl vyvažovat Přenos HD signálu, kompaktní konstrukci, pružnost, uspořádání vodičů, stínění a mechanickou spolehlivost spojenou s integrací konektorů .

Kabel je třeba posuzovat jako součást kompletního endoskopického systému, včetně konstrukce rukojeti, vnitřní trasy vedení kabelu, rozhraní pro obraz a připojení na straně vybavení.

Klíčové technické požadavky

Klíčové parametry nákupu

Při zakoupení přizpůsobeného HD lékařského kabelu pro endoskopickou rukojeť by měly nákupní týmy potvrdit:

Zvážení přenosu HD signálu

Pro spojovací kabel HD endoskopu by měli inženýři posoudit celou cestu signálu, nikoli pouze vybírat kabel na základě průměru vodičů.

Důležitými parametry mohou být:

• Typ signálu

• Konfigurace vodičů

• Délka kabelu

• Izolační konstrukce

• Obranná vrstva

• Kvalita konektoru

• Pinové přiřazení

• Vnitřní vedení

• Podmínky ohybu

Konečná konstrukce kabelu by měla odpovídat skutečným rozhraním a požadavkům na přenos v rámci endoskopického systému.

Pružnost a integrace do rukojeti

Spojovací kabel se může muset vést skrz nebo kolem rukojeti endoskopu, aniž by došlo ke zhoršení pohodlí při manipulaci.

Technické týmy by měly stanovit:

• Požadovaný průměr kabelu

• Minimální doporučený poloměr ohybu

• Trasa kabelu v rukojeti

• Četnost pohybu kabelu

• Požadovaná pružnost

• Požadavky na odlehčení ohybu

• Rozměry vstupu konektoru

Pružnost je třeba vyhodnotit společně s počtem vodičů, stíněním a konstrukcí pláště, protože změny jedné části kabelu mohou ovlivnit celkové mechanické chování.

Poznámky k plášti z PVC

U tohoto výrobku PVC je hlavní směr pláště uveden v názvu výrobku.

Při zadávání PVC kabelu pro endoskopy by měli zákazníci upřesnit:

• Požadovaná pružnost

• Povrchové vlastnosti

• Podmínky čištění

• Mechanické manipulace

• Provozní prostředí

• Průměr kabelu

• Barva pláště

• Požadavky na odlehčení ohybu

Materiál pláště je třeba ověřit ve vztahu ke skutečnému zařízení zákazníka a provozním podmínkám.

Zvažování konektorů a ukončení

Konektor je důležitou součástí kompletního spojovacího montážního sestavení rukojeti.

Zákazníci by měli poskytnout:

• Výrobce konektorů

• Model konektoru

• Část číslo

• Počet kontaktů

• Pinové přiřazení

• Orientace konektoru

• Metoda ukončení

• Požadavky na odlehčení od tahového namáhání

• Požadavky na přelití, pokud jsou relevantní

Poskytnutí výkresu konektoru nebo jeho čísla dílu může pomoci zajistit přesný vývoj sestavy kabelu.

Výroba na zakázku OEM

HOTTEN nabízí individuálně navržené kabely pro spojení rukojetí lékařských endoskopů podle výkresů a požadavků zákazníka na zařízení.

Možnosti personalizace zahrnují:

• Základní konfigurace

• Výběr průřezu vodiče (AWG)

• Materiál vodiče

• Průměr kabelu

• Izolační materiál

• Stínění

• PVC nebo jiný obalový materiál

• Délka kabelu

• Barva kabelu

• Sestava konektoru

• Pinové přiřazení

• Metoda ukončení

• Prototypové vzorky

• Konfigurace pro sériovou výrobu

U projektů OEM lze kabel vyvíjet speciálně pro konkrétní rukojeť endoskopu a architekturu displeje/rozhraní zákazníka.

Seznam kontrolních bodů pro hodnocení dodavatele

Při hodnocení dodavatele kabelů pro HD endoskopy by týmy pro nákup měly zvážit:

① Schopnost HD signálního kabelu
Je dodavatel schopen vyrábět kabely vhodné pro přenos signálů z endoskopů s vysokým rozlišením?

② Výroba miniaturizovaných kabelů
Je dodavatel schopen udržet požadovaný průměr a konfiguraci vodičů?

③ Pružná konstrukce
Je dodavatel schopen zajistit požadovanou pružnost pro vedení kabelu v rukojeti endoskopu?

④ Schopnost stínění
Je dodavatel schopen poskytnout vhodnou stínící konstrukci pro dané signálové prostředí?

⑤ Sestava konektorů
Je dodavatel schopen vyrobit požadovanou konfiguraci konektorů a ukončení kabelu?

⑥ Podpora od výroby prototypů po sériovou výrobu
Může dodavatel poskytnout inženýrské vzorky a opakovanou sériovou výrobu?

Doporučené informace pro žádost o cenovou nabídku (RFQ)

Pro rychlejší technickou revizi a cenovou nabídku doporučujeme zákazníkům poskytnout:

• Model endoskopu nebo jeho použití

• Požadavky na HD signál/rozhraní

• Kreslení kabelu

• Základní konfigurace

• Vodivý materiál a průřez vodiče (AWG)

• Průměr kabelu

• Požadavky na izolaci

• Požadavky na stínění

• Požadavky na PVC plášť

• Délka kabelu

• Požadavků na pružnost

• Model / číslo součásti konektoru

• Pinout

• Výkres ukončení

• Množství prototypů

• Očekávaný výrobní objem

• Požadavky na zkoušky

Existující vzorek kabelu, číslo dílu konektoru nebo technický výkres pomohou přesněji určit požadovanou konstrukci.

Technická podpora HOTTEN pro HD endoskopické kabely

HOTTEN poskytuje přizpůsobené řešení HD lékařské endoskopické kabely pro připojení rukojeti pro endoskopické zobrazovací a zobrazovací systémy. Konstrukce kabelu lze přizpůsobit požadavkům zákazníka týkajícím se konfigurace jádra, rozměrů kabelu, stínění, materiálu pláště, konektoru a ukončení , což podporuje vývoj prototypů i sériovou výrobu.

Pro projekt OEM mohou zákazníci poskytnout rozhraní endoskopu, výkres kabelu a informace o konektoru pro technickou revizi a vývoj přizpůsobeného kabelu.
