Přizpůsobený 68C 42AWG válec z tepaného měděného slitinového vodiče pro lékařské ultrazvukové USG diagnostické přístroje rozšiřující kabel

Inženýrské a zakázkové úvahy

Co by měli inženýři zvážit při výběru lékařského ultrazvukového prodlužovacího kabelu 68C

Prodlužovací kabel pro lékařské ultrazvukové diagnostické přístroje se používá k prodloužení elektrického spojení mezi ultrazvukovým diagnostickým přístrojem a souvisejícím sondou, rukojetí nebo sestavou kabelu.

Tato přizpůsobená konfigurace kombinuje 68 vodičů, průřez vodičů 42 AWG, konstrukci ze stříbrem pokrytého měděného slitiny a lékařské ultrazvukové aplikace , čímž je vhodná pro projekty, kde je důležitá vysoká hustota vodičů a kompaktní konstrukce kabelu.

Výrobci ultrazvukových zařízení by měli kabel posuzovat jako kompletní sestavu, včetně konfigurace vodičů, izolace, pláště, elektrických vlastností, rozměrů kabelu, pružnosti a zakončení.

Klíčové technické požadavky

Publikovaná konfigurace produktu

Současná stránka produktů HOTTEN uvádí následující konfiguraci:

Toto jsou specifikace aktuálně zveřejněné společností HOTTEN a měly by zůstat faktickým základem pro stránku výrobku.

zvažování konfigurace se 68 jádry

Kabel se 68 jádry by měl být navržen podle skutečné elektrické architektury ultrazvukového systému.

Před výrobou by měli inženýři upřesnit:

• Počet aktivních signálních kanálů

• Napájecí vodiče

• Zemnící nebo zpětné vodiče

• Pomocné signální vodiče

• Skupinování vodičů

• Pinové přiřazení

• Rozhraní konektoru

• Požadovaná délka kabelu

Podrobné kreslení kabelu nebo schéma zapojení je zvláště užitečné pro vícejaderné sestavy s vysokou hustotou, protože při výrobě musí zůstat zachována konzistence při přiřazení a ukončování vodičů.

zvažte jemný průřez vodiče 42 AWG

Konfigurace 42 AWG je zvláště relevantní, pokud je nutné integrovat mnoho vodičů do relativně kompaktního kabelu.

Při specifikaci vodiče by týmy pro nákup měly definovat:

• Materiál vodiče

• Požadavky na pokovování

• Strukturu smotku

• AWG

• Izolace jádra

• Požadovaná pružnost

• Elektrické požadavky

V publikovaném produktu společnosti HOTTEN jsou jako možnosti vodičů uvedeny stříbrem pokovená měděná slitina nebo cínem pokrytá měď.

Zvážení pěnové izolace z PFA

Současná specifikace produktu uvádí pěnovitý PFA jako izolační materiál.

Pro nákup a technické posouzení by měli zákazníci potvrdit:

• Požadovanou tloušťku izolace

• Rozměrová omezení

• Elektrické požadavky

• Požadavků na pružnost

• Provozní podmínky

• Kompatibilita s kompletní konstrukcí kabelu

Izolace by měla být vyhodnocena společně se vodičem 42 AWG a konfigurací se 68 jádry, nikoli samostatně.

Zvážení PET pouzdra

Publikovaná konfigurace využívá PET pouzdro .

Inženýři by měli definovat požadované vlastnosti pouzdra podle:

• Vedení kabelů

• Mechanickou ochranu

• Flexibilita

• Externí rozměry

• Požadavky na montáž

• Provozní prostředí

Konečná struktura pouzdra by měla být přizpůsobena kompletnímu ultrazvukovému kabelovému souboru.

Elektrické a signálové aspekty

Pro lékařské ultrazvukové diagnostické zařízení by měl být kabel vyhodnocen podle skutečných elektrických požadavků systému.

Příslušné parametry mohou zahrnovat:

• Konfigurace vodičů

• Spojitost

• Izolační odpor

• Kapacita

• Požadavky na signály

• Délka kabelu

• Konfigurace uzemnění

• Pinout konektoru

Konečné elektrické požadavky by měly pocházet ze specifikace zákazníkova zařízení nebo z výkresu kabelu.

Pružnost a vedení prodlužovacího kabelu

Jako prodlužovací kabel může být výrobek vedeno mezi diagnostický přístroj a jiné rozhraní kabelu nebo zařízení.

Inženýři by proto měli zvážit:

Délku kabelu + vnější průměr + počet vodičů + pružnost + polohu konektoru

před dokončením konstrukce.

Kabel by měl poskytovat dostatečnou pružnost pro zamýšlené vedení, aniž by došlo k poškození integrity vodičů nebo spolehlivosti konektorů.

Klíčové parametry nákupu

Při zakoupení přizpůsobeného lékařského ultrazvukového prodlužovacího kabelu by týmy pro nákup měly potvrdit:

Výroba na zakázku OEM

HOTTEN podporuje vývoj přizpůsobených ultrazvukových kabelů pro medicínské účely na základě technických výkresů zákazníka, elektrických požadavků a architektury zařízení.

Možnosti personalizace zahrnují:

• Počet jader

• Základní konfigurace

• AWG

• Materiál vodiče

• Izolační materiál

• Materiál obalu

• Rozměrů kabelu

• Délka kabelu

• Konfigurace spojnice

• Pinové přiřazení

• Ukončení

• Vývoj prototypů

• Hromadná výroba

Současná stránka produktů HOTTEN uvádí také, že jsou podporovány přizpůsobené produkty i přizpůsobené balení.

Seznam kontrolních bodů pro hodnocení dodavatele

Při hodnocení dodavatele vysokohustotního ultrazvukového prodlužovacího kabelu by týmy pro nákup měly zvážit:

① Schopnost vysokohustotního vícejádrového kabelu
Je dodavatel schopen konzistentně vyrábět a zakončovat kabelové struktury s 68 jádry z tenkého vodiče?

② Zpracování vodičů tenkého průřezu
Je dodavatel schopen zpracovávat vodiče o průřezu 42 AWG a zároveň udržovat stabilní izolaci a rozměrovou kvalitu?

③ Lékařský kabel Výroba
Má dodavatel zkušenosti s kabely pro ultrazvuková a lékařská zařízení?

④ Kontrola materiálů
Je dodavatel schopen dodat požadovanou konstrukci s vodiči, pěnovou izolací z PFA a pláštěm z PET?

⑤ Schopnost zpracování konektorů a zakončení
Je dodavatel schopen splnit požadovaný typ konektoru a rozvržení pinů?

⑥ Podpora od výroby prototypů po sériovou výrobu
Může dodavatel poskytnout inženýrské vzorky a opakovanou sériovou výrobu?

Doporučené informace pro žádost o cenovou nabídku (RFQ)

Pro rychlejší stanovení ceny a technické posouzení by měli zákazníci poskytnout:

• Použití pro ultrazvukový diagnostický přístroj

• Kreslení kabelu

• konfigurace se 68 jádry nebo požadovaný počet jader

• 42AWG nebo požadovanou velikost vodiče

• Materiál vodiče

• Požadavek na izolaci z pěněného PFA

• Požadavek na obal z PET

• Průměr kabelu

• Hotová délka kabelu

• Model / číslo součásti konektoru

• Pinout

• Požadavků na pružnost

• Elektrické specifikace

• Množství prototypů

• Očekávaný výrobní objem

• Požadavky na zkoušky

• Požadavky na balení

U kabelu s vysokou hustotou a 68 jádry je technický výkres nebo schéma zapojení důrazně doporučeno, protože umožňuje dodavateli ověřit rozložení vodičů a požadavky na ukončení ještě před výrobou prototypu.

HOTTEN Medical Ultrasonic Cable Engineering Support

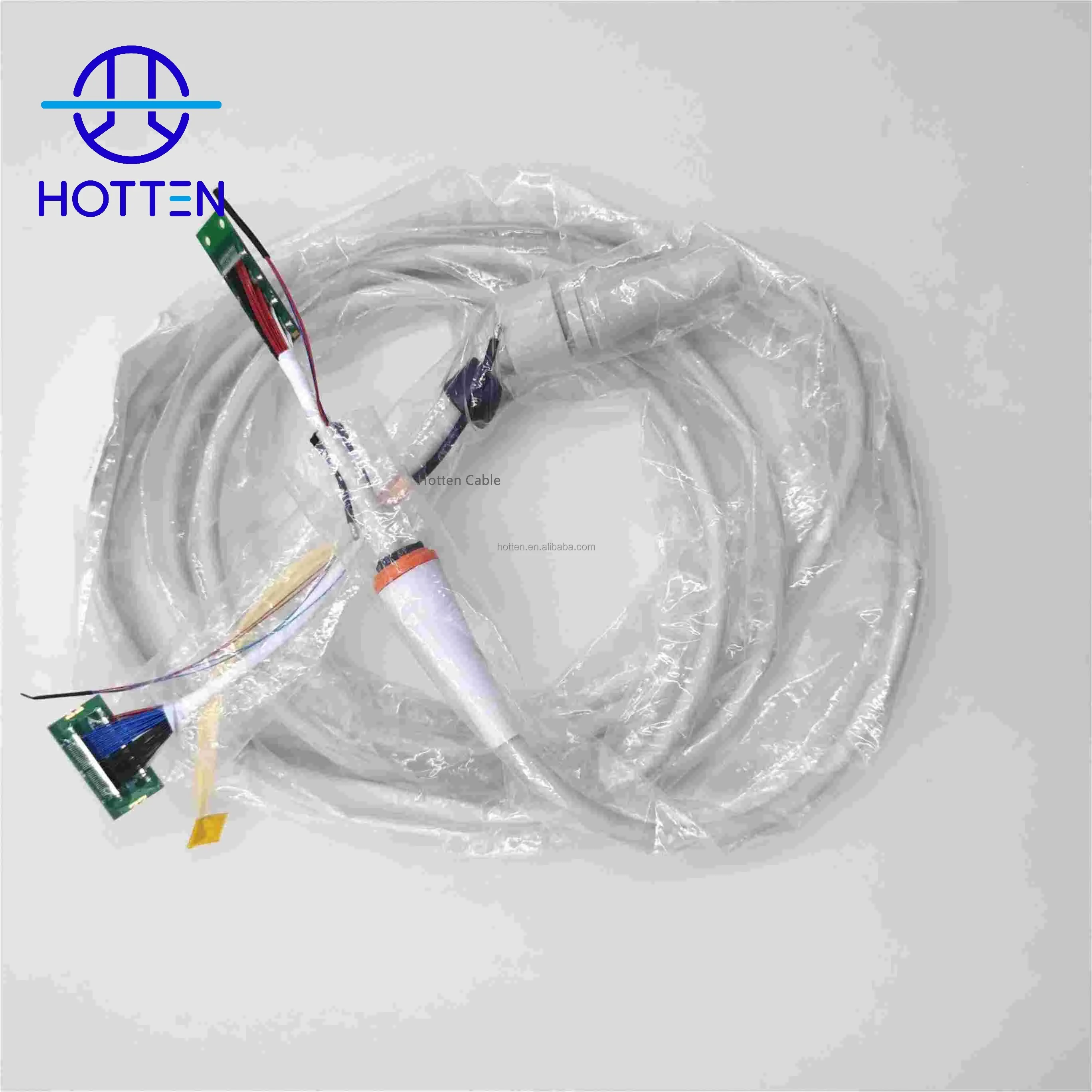

HOTTEN poskytuje přizpůsobené řešení prodlužovací kabely pro lékařské ultrazvukové diagnostické přístroje s vysokohustotními vícejádrovými konfiguracemi. Současný výrobek je specifikován jako 68-jádrová konfigurace s průměrem vodiče 42 AWG, stříbrem pokryté slitiny mědi / laciné mědi, pěnovou izolací z PFA a obálkou z PET , a je určen pro lékařské ultrazvukové diagnostické aplikace.

Výrobek lze vyvíjet podle technických výkresů a výrobních požadavků zákazníka s podporou přizpůsobené výroby a balení.

Inženýrské a zakázkové úvahy

Proč je kabel s 68 jádry a průřezem 42 AWG vhodný pro lékařské ultrazvukové zařízení?

Kabel s 68 jádry a průřezem 42 AWG umožňuje vysokohustotní konstrukci připojení při současném zachování relativně kompaktního rozměru kabelu. U lékařských ultrazvukových a USG diagnostických zařízení je třeba vzájemně zohlednit počet jader, velikost vodičů, průměr kabelu, pružnost i elektrické vlastnosti, aby byly splněny požadavky ultrazvukové sondy a zobrazovacího systému.

Jak ovlivňuje velikost vodiče 42 AWG návrh kabelu pro lékařský ultrazvuk?

42 AWG je velmi jemný průřez vodiče, který pomáhá snížit prostor, který jednotlivé vodiče zabírají v kabelové sestavě s vysokou hustotou jader. Pro ultrazvukové aplikace by měli inženýři posuzovat vztah mezi velikostí vodiče, elektrickým výkonem, mechanickou pružností, průměrem kabelu a požadavky připojené sondy či diagnostického přístroje, nikoli vybírat velikost vodiče pouze na základě označení AWG.

Co by měli inženýři zohlednit při návrhu 68-jádrového ultrazvukového kabelu?

Mezi klíčové faktory patří počet vodičů, materiál a konstrukce vodičů, izolace, průměr kabelu, pružnost, požadavky na stínění, konfigurace konektorů, rozvržení pinů, délka kabelu a elektrické vlastnosti vyžadované ultrazvukovým systémem. Konečná konstrukce kabelu by měla být vyvinuta s ohledem na rozhraní sondy a diagnostického zařízení.

Jak může konstrukce kabelu ovlivnit přenos ultrazvukového signálu?

Vnitřní konstrukce ultrazvukového kabelu může ovlivnit jeho elektrické vlastnosti, přenos signálu, pružnost a celkový výkon. Při vývoji kabelu pro ultrazvukové nebo USG diagnostické zařízení je proto nutné současně zohlednit uspořádání vodičů, izolaci, stínění, vzdálenosti mezi vodiči a návrh ukončení.

Jaké specifikace je třeba poskytnout při zakoupení speciálního 68-vodičového lékařského ultrazvukového kabelu s průřezem 42 AWG?

Inženýři a nákupní manažeři by měli poskytnout požadovaný počet vodičů, průměr vodiče, materiál vodiče, délku kabelu, cílový průměr kabelu, typ konektoru, rozvržení pinů, požadavky na izolaci, požadavky na stínění, požadavky na ohebnost nebo ohýbání a informace o aplikaci. Poskytnutí těchto specifikací na začátku projektu pomáhá výrobci přesněji vyhodnotit konstrukci kabelu a požadavky na jeho přizpůsobení.

Co by měli nákupní manažeři posoudit při výběru výrobce kabelů pro lékařské ultrazvukové zařízení?

Nákupní manažeři by měli posoudit, zda výrobce je schopen vyrábět kabelové sestavy s jemnými vodiči a vysokou hustotou, přizpůsobit konfiguraci vodičů a izolace, upravit konektor a rozvržení pinů, vyvinout vzorky, zajistit konzistentní výrobu a splnit požadavky na kvalitu lékařských zařízení. Pro lékařské ultrazvukové aplikace jsou důležitými faktory kromě cenové nabídky i výrobní kapacity a technická podpora.

Proč si vybrat Hotten

Profesionální výrobce lékařských kabelů

Pokročilé možnosti výroby lékařských kabelů

HOTTEN vyvíjí ultrazvukové kabely s vysokou hustotou pro náročné aplikace lékařského obrazování.

Přizpůsobená inženýrská podpora

Od návrhu konstrukce kabelu až po sériovou výrobu HOTTEN podporuje zákaznické specifické požadavky.

Kontrola kvality

Každý kabel lze testovat na:

✔ elektrický výkon

✔ spolehlivost izolace

✔ stabilitu signálu

✔ Mechanická odolnost

Často kladené otázky

Otázka 1: Co je 68-vodičový ultrazvukový sondový kabel?

68-vodičový ultrazvukový sondový kabel obsahuje několik tenkých koaxiálních kanálů navržených pro přenos signálů mezi ultrazvukovými sondami a diagnostickým zařízením.

Otázka 2: Proč používat stříbrem pokovený měděný slitinový vodič?

Stříbrně potažená měděná slitina zajišťuje vynikající vodivost, odolnost proti korozi a stabilní přenos signálů vysoké frekvence.

Otázka 3: Může HOTTEN upravit jádra ultrazvukových kabelů podle zákaznických požadavků?

Ano. HOTTEN podporuje výrobu jader podle zákaznických požadavků, včetně konfigurací 40C, 68C, 130C, 132C a vyšších počtů kanálů.

Otázka 4: Může HOTTEN dodat sestavy lékařských kabelů?

Ano. HOTTEN dodává přizpůsobené sestavy lékařských kabelů, včetně kabelů pro ultrazvukové sondy a řešení kabelů pro endoskopy.
