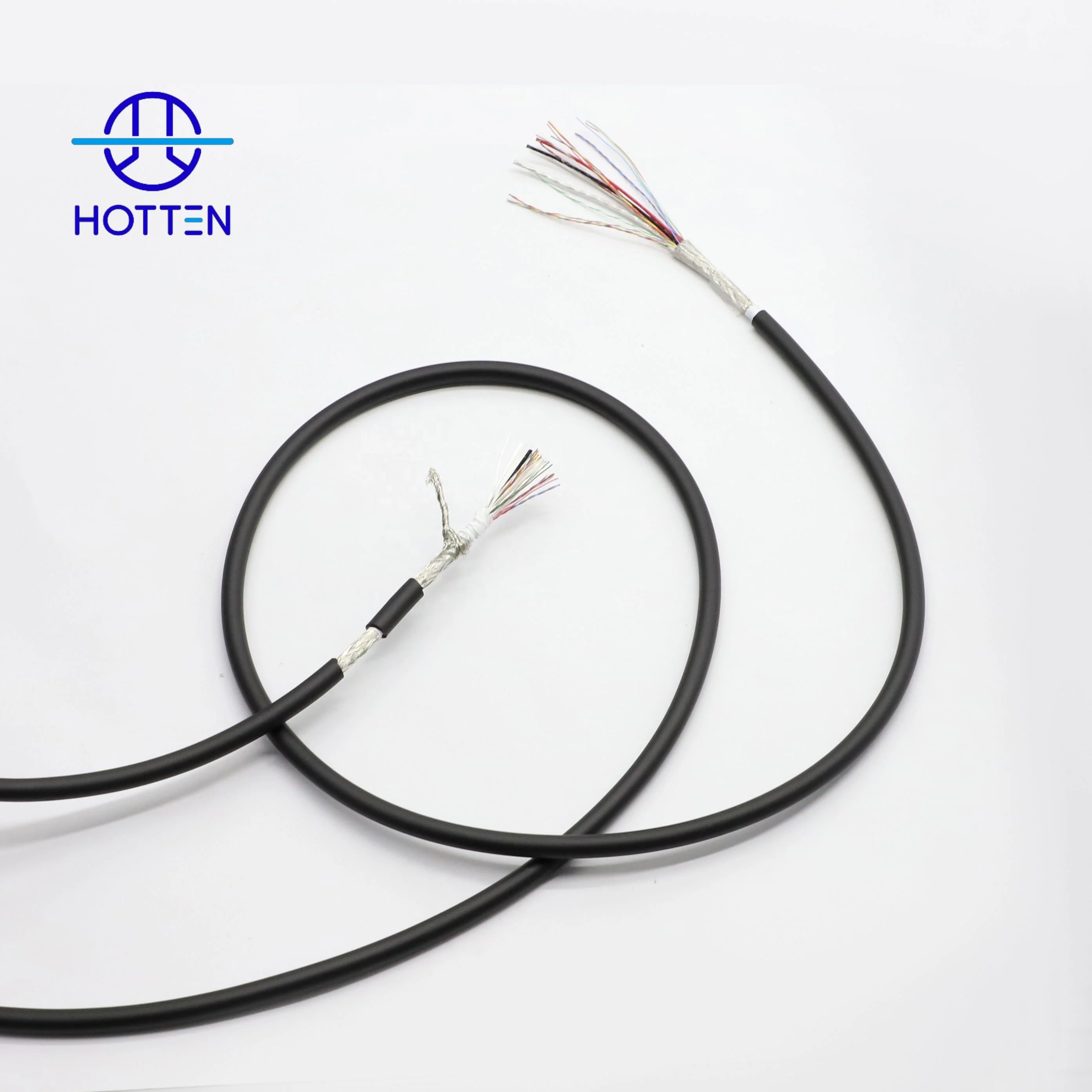

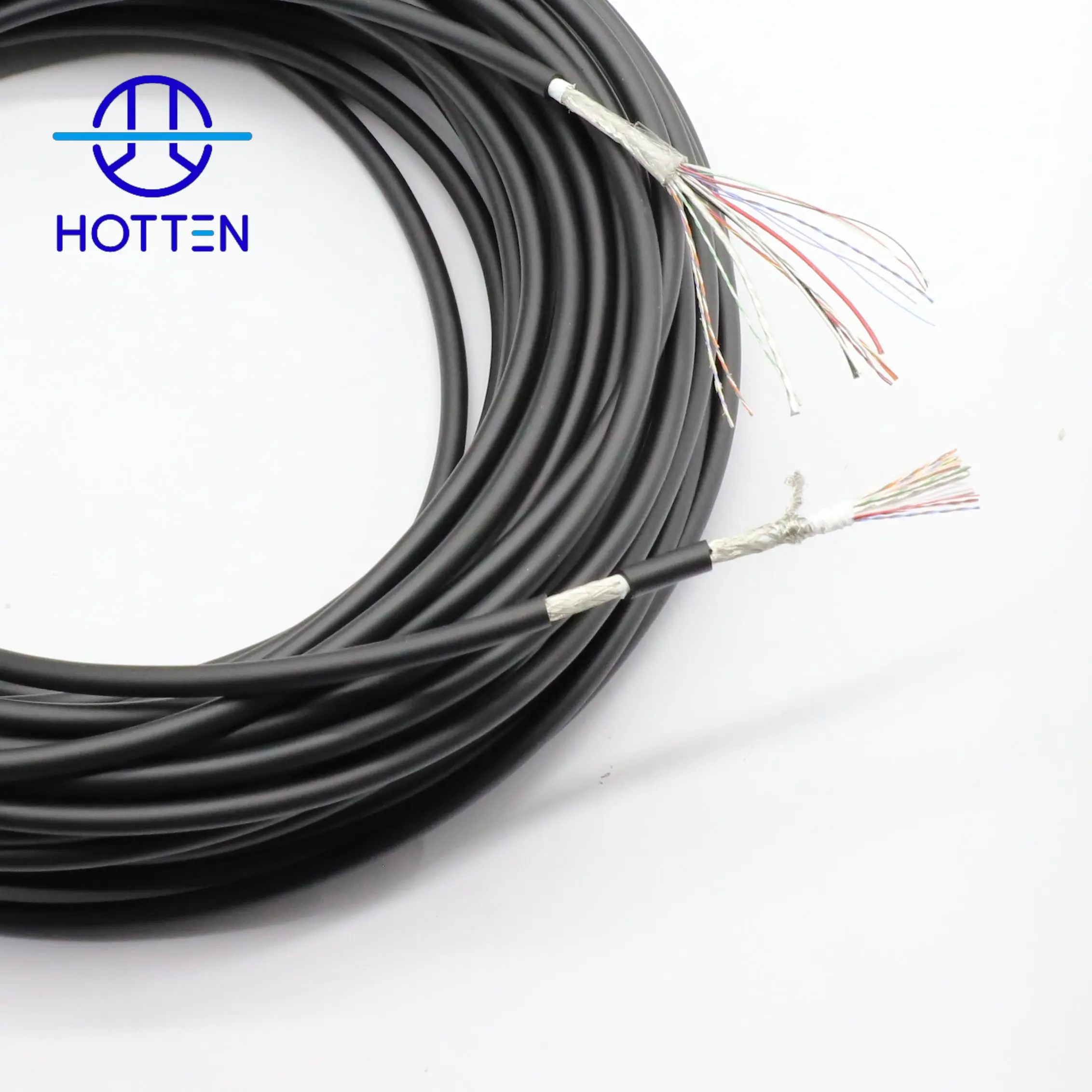

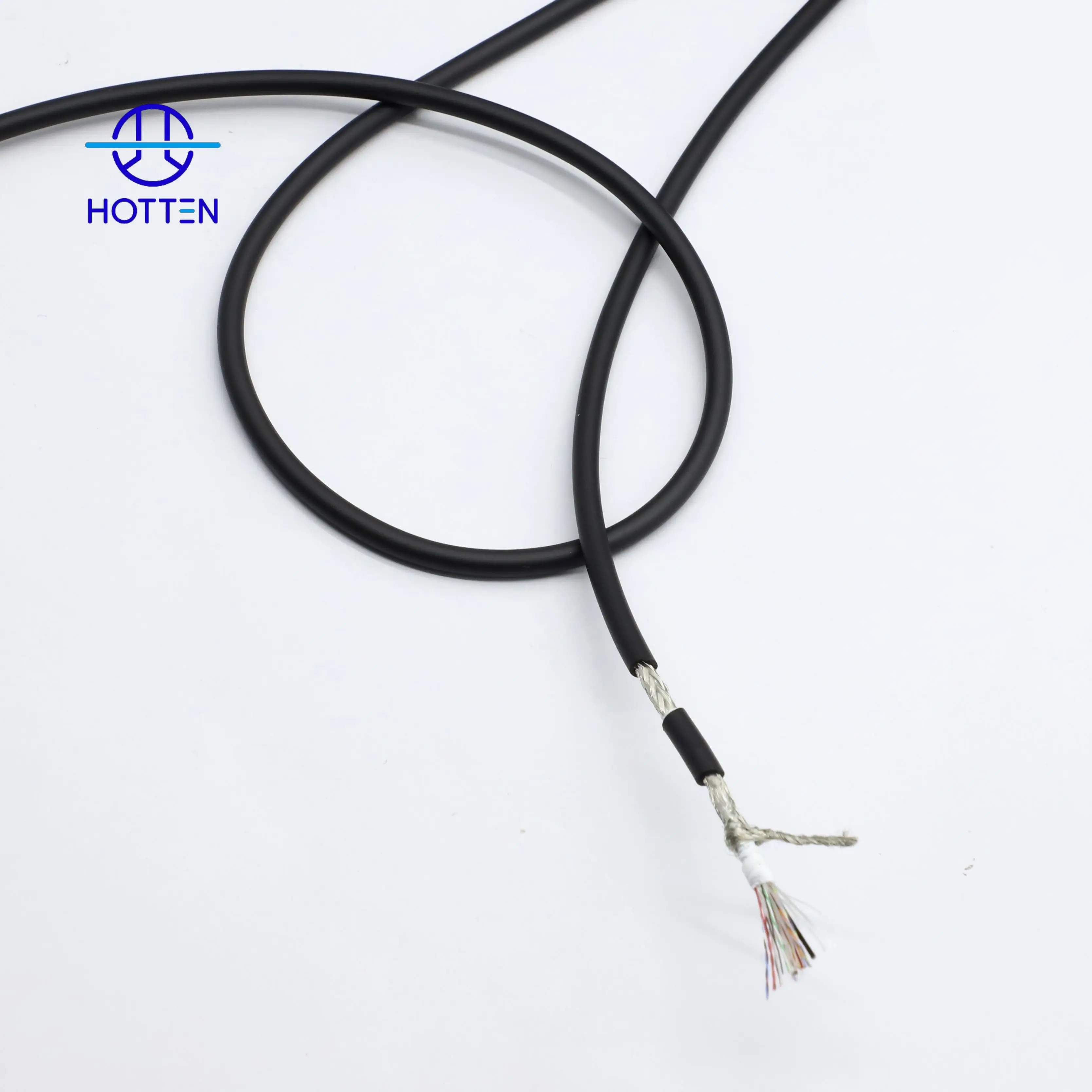

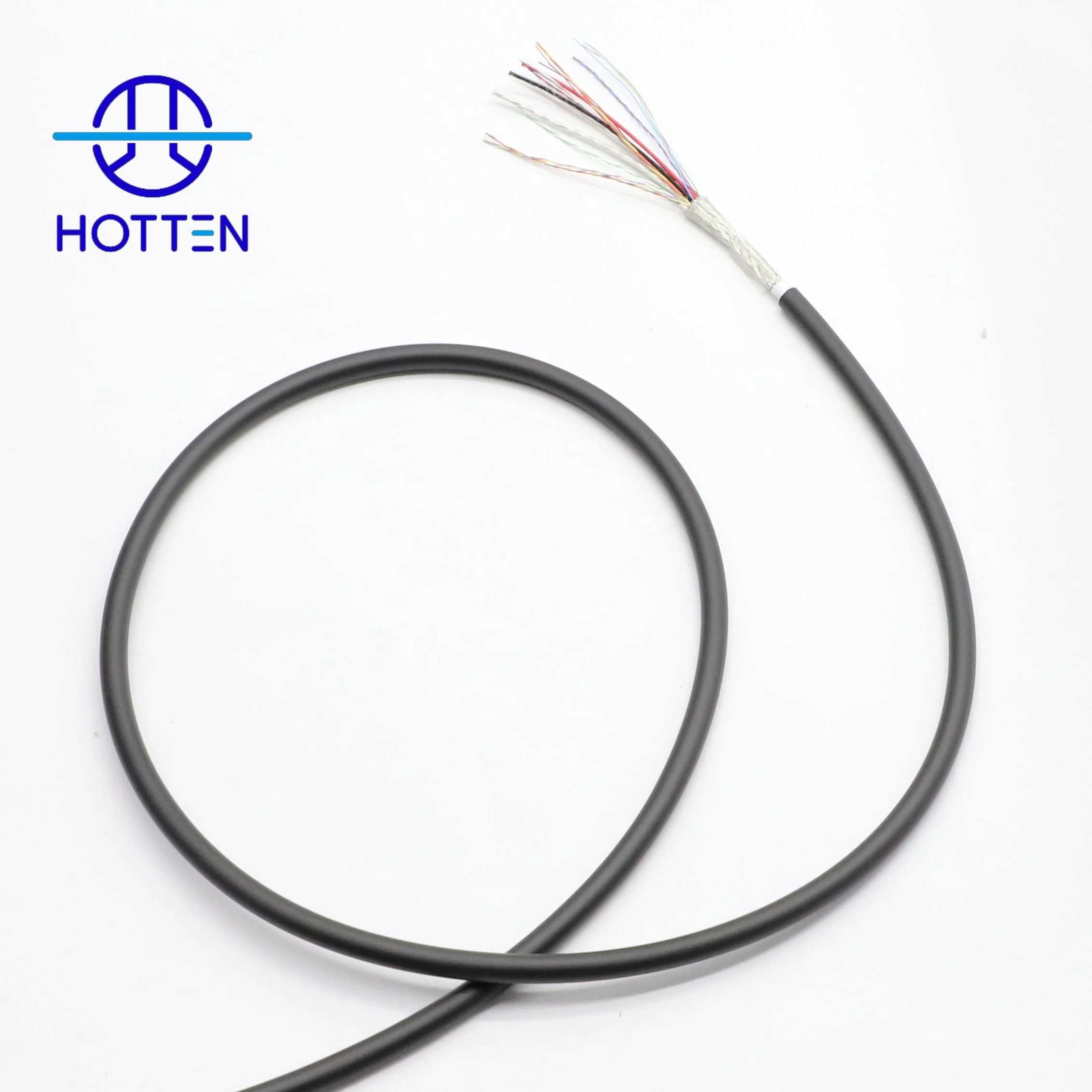

OV9734 28C Dây cáp y tế Tay cầm HD PVC Nội soi 5.0mm 3X36AWG+3PX36AWG+2PX36AWG+12X36AWG+1X36AWG+2X24AWG Cách điện FEP

Các yếu tố cần xem xét trong thiết kế và mua sắm

Những điều kỹ sư cần cân nhắc khi chọn cáp tay cầm nội soi HD OV9734 28 lõi

Cáp tay cầm nội soi HD kết nối mô-đun camera, tay cầm, điện tử điều khiển và các thành phần khác trong hệ thống nội soi. Đối với một cụm nội soi nhỏ gọn Dựa trên OV9734 , việc lựa chọn cáp cần xem xét cấu hình lõi, kích thước dây dẫn hỗn hợp, truyền tín hiệu, đường kính cáp, độ linh hoạt, lớp chắn, lớp cách điện và tích hợp đầu nối .

Cấu hình này đặc biệt được xác định bởi cấu trúc 28 lõi, đường kính cáp 5,0 mm và bố trí dây dẫn hỗn hợp AWG 36/AWG 24 , do đó toàn bộ kiến trúc cáp rất quan trọng trong giai đoạn phát triển kỹ thuật.

Cấu hình sản phẩm

Cấu hình dây cáp hỗn hợp nhiều cỡ và đường kính ngoài 5,0 mm cần được coi là các thông số nhận dạng sản phẩm chủ chốt khi kỹ sư và đội ngũ mua hàng đánh giá dây cáp này.

Yêu cầu kỹ thuật then chốt

Tích hợp mô-đun OV9734

Thị trường OV9734 tham chiếu là một thực thể ứng dụng then chốt đối với cáp này, nhưng riêng tên mô-đun camera không xác định cấu hình cáp cuối cùng.

Trước khi sản xuất, kỹ sư cần xác nhận:

• Đầu nối mô-đun camera

• Số lượng chân cắm

• Phân bổ chân

• Đường dẫn tín hiệu

• Yêu cầu về công suất

• Kết nối đất / trở về

• Đường điều khiển

• Hướng thoát cáp

• Chiều dài cáp yêu cầu

• Không gian đi dây khả dụng

Bản vẽ mô-đun thực tế và thông số kỹ thuật điện của khách hàng phải được sử dụng làm tài liệu tham khảo kỹ thuật cuối cùng.

các yếu tố cần xem xét đối với cấu hình 28 lõi

Thị trường 28c cấu hình nên được lập bản đồ theo chức năng của từng dây dẫn riêng lẻ.

Các chức năng tiềm năng có thể bao gồm:

• Dây tín hiệu camera

• Điện

• Đất

• Điều khiển

• Truyền thông

• Kết nối phụ trợ

Đối với cáp cấu trúc hỗn hợp 28 lõi, nên sử dụng sơ đồ đi dây đầy đủ để xác định chính xác trình tự dây dẫn và mối quan hệ đấu nối.

Cấu hình hỗn hợp 36AWG / 24AWG

Một trong những đặc điểm kỹ thuật mạnh nhất của sản phẩm này là cấu tạo dây dẫn hỗn hợp:

3×36AWG + 3P×36AWG + 2P×36AWG + 12×36AWG + 1×36AWG + 2×24AWG

Sự hiện diện của cả hai 36AWG và 24AWG có nghĩa là các nhóm dây dẫn khác nhau có thể đảm nhiệm các chức năng điện hoặc cơ học khác nhau.

Khách hàng cần làm rõ:

• Chức năng của từng nhóm dây dẫn

• Phân bổ AWG

• Vật liệu dẫn điện

• Bọc

• Cấu trúc xoắn

• Cách nhiệt

• Phân bổ tín hiệu

• Yêu cầu về công suất

• Cấu hình dây nối đất

Việc phân bổ dây dẫn cuối cùng luôn phải tuân theo bản vẽ đã được khách hàng phê duyệt.

Các yếu tố liên quan đến truyền tín hiệu

Đối với cáp nội soi HD, hiệu suất điện của toàn bộ cụm cáp cần được đánh giá thay vì chỉ chọn dây dẫn dựa trên kích thước.

Các thông số liên quan có thể bao gồm:

• Loại tín hiệu

• Hình dạng dây dẫn

• Cấu hình cặp

• Chiều dài cáp

• Che chắn

• Cách điện FEP

• Việc nối đầu cốt

• Bố trí chân cắm

• Nối đất

• Đi đường ống bên trong

Khi khách hàng có yêu cầu xác định về hình ảnh hoặc tín hiệu tốc độ cao, yêu cầu này cần được đưa vào Yêu cầu báo giá (RFQ) hoặc bản vẽ cáp.

các yếu tố liên quan đến đường kính cáp 5,0 mm

Thị trường 5,0 mm OD là một thành phần cơ học quan trọng đối với sản phẩm.

Các đội kỹ thuật cần xác định:

• Đường kính ngoài mục tiêu

• Đường kính ngoài tối đa cho phép

• Tolerance OD

• Khoảng trống cho tay cầm nội soi

• Đường dẫn định tuyến

• Kích thước lối vào đầu nối

• Bán kính uốn tối thiểu

• Giảm tải lực kéo

Cấu trúc cáp hoàn chỉnh đường kính 5,0 mm cần được đánh giá đồng thời với cấu trúc hỗn hợp gồm 28 lõi với các cỡ dây khác nhau vì số lượng lõi, lớp cách điện, lớp chắn và vỏ bọc đều ảnh hưởng đến đường kính cuối cùng.

Các yếu tố liên quan đến lớp cách điện FEP

FEP là vật liệu cách điện được quy định cho cấu hình này.

Khách hàng cần làm rõ:

• Độ dày cách nhiệt yêu cầu

• Yêu cầu điện

• Yêu cầu về độ linh hoạt

• Ràng buộc về kích thước

• Môi trường hoạt động

• Tính tương thích với dây dẫn và vỏ bọc ngoài

FEP cần được đánh giá như một phần của toàn bộ cấu trúc cáp chứ không nên đánh giá riêng lẻ.

Các yếu tố liên quan đến vỏ bọc PVC

PVC là vật liệu vỏ bọc ngoài đã được xác định.

Đối với cáp tay cầm nội soi HD, khách hàng cần nêu rõ:

• Độ linh hoạt yêu cầu

• Yêu cầu bề mặt

• Điều kiện làm sạch

• Thao tác cơ học

• Môi trường hoạt động

• Màu cáp

• Yêu cầu giảm ứng suất cơ học (strain-relief)

Vỏ bọc phải được lựa chọn và kiểm định dựa trên thiết kế nội soi thực tế và điều kiện vận hành.

Tính linh hoạt và cách đi dây trên tay cầm

Cáp có thể cần đi xuyên qua hoặc vòng quanh tay cầm nội soi trong khi vẫn đảm bảo việc đi dây trơn tru.

Khách hàng nên xác định:

đường kính ngoài 5,0 mm + Bán kính uốn tối thiểu + Tần suất chuyển động + Đường đi dây + Giảm ứng suất

Các thông số cơ học quan trọng có thể bao gồm:

• Uốn tĩnh hoặc uốn động

• Chuyển động lặp lại

• Khả năng khớp nối của tay cầm

• Cách đi dây khi lắp ráp

• Hướng thoát cáp

• Vị trí kết nối

• Yêu cầu về tính linh hoạt lâu dài

Các yếu tố liên quan đến đầu nối và điểm nối

Đối với cáp tay cầm nội soi OV9734, việc lựa chọn đầu nối cần được xác nhận đồng thời với giao diện mô-đun camera.

Khách hàng nên cung cấp:

• Nhà sản xuất đầu nối

• Các dòng sản phẩm đầu nối

• Số phận bộ phận

• Số lượng điểm tiếp xúc

• Độ cao

• Phân bổ chân

• Hướng kết nối

• Giao diện ghép nối

• Phương pháp chấm dứt

• Giảm tải lực kéo

• Yêu cầu ép khuôn ngoài (overmolding), nếu áp dụng

Việc cung cấp bản vẽ mô-đun và mã số phụ tùng đầu nối được khuyến khích mạnh mẽ cho giai đoạn phát triển mẫu thử.

Các thông số mua hàng chủ chốt

Tùy chỉnh OEM

HOTTEN hỗ trợ phát triển cáp tay cầm nội soi tùy chỉnh dựa trên bản vẽ của khách hàng và yêu cầu ứng dụng.

Các tùy chọn tùy chỉnh bao gồm:

• Số lượng lõi

• Cấu hình AWG hỗn hợp

• Vật liệu dẫn điện

• Cấu hình cặp

• Đường kính cáp

• Cách điện FEP

• Vỏ PVC

• Che chắn

• Chiều dài cáp

• Đầu nối

• Phân bổ chân

• Chấm dứt

• Mẫu thử nghiệm

• Cấu hình sản xuất hàng loạt

Đối với các dự án OEM, toàn bộ cáp cần được phát triển dựa trên giao diện mô-đun OV9734, kiến trúc tay cầm nội soi và đầu nối phía thiết bị.

Danh sách kiểm tra đánh giá nhà cung cấp

Khi đánh giá nhà cung cấp cáp nội soi OV9734, đội ngũ mua hàng nên xem xét:

① Khả năng tích hợp với mô-đun camera
Nhà cung cấp có thể làm việc dựa trên giao diện mô-đun OV9734 và sơ đồ chân thực tế không?

② Xử lý dây dẫn nhiều cỡ khác nhau
Nhà cung cấp có thể sản xuất đáng tin cậy dây cáp 28 lõi chứa đồng thời cả dây dẫn 36AWG và 24AWG không?

mật độ cao Dây cáp nội soi NĂNG LỰC
Nhà cung cấp có thể duy trì thứ tự dây dẫn yêu cầu và kích thước dây cáp không?

kiểm soát kích thước 5,0 mm
Nhà cung cấp có thể duy trì ổn định đường kính ngoài và dung sai đã nêu không?

cấu tạo ống nội soi HD linh hoạt
Nhà cung cấp có thể đáp ứng các đặc tính linh hoạt và định tuyến yêu cầu không?

khả năng lắp ráp đầu nối
Nhà cung cấp có thể nối dây chính xác đầu nối và sơ đồ chân được chỉ định không?

⑦ Hỗ trợ từ mẫu thử nghiệm sang sản xuất hàng loạt
Nhà cung cấp có thể hỗ trợ mẫu kỹ thuật và sản xuất định kỳ không?

Thông tin đề nghị báo giá (RFQ) khuyến nghị

Để đánh giá kỹ thuật và báo giá nhanh hơn, khách hàng nên cung cấp:

• Thông tin mô-đun OV9734

• Bản vẽ mô-đun

• Mã số phụ tùng đầu nối

• Bố trí chân cắm

• cấu hình 28 lõi

• Yêu cầu dây dẫn hỗn hợp AWG 36 / AWG 24

• Vật liệu dẫn điện

• Yêu cầu cách điện FEP

• Yêu cầu vỏ bọc PVC

• Đường kính ngoài mục tiêu: 5,0 mm

• Tolerance OD

• Chiều dài cáp

• Yêu cầu về lớp chắn

• Yêu cầu độ linh hoạt / uốn cong

• Số lượng mẫu thử

• Khối lượng sản xuất dự kiến

• Các bài kiểm tra điện và cơ học yêu cầu

Doi voi san pham nay, to hop RFQ quan trong nhat la:

OV9734 + 28C + Dây dẫn hỗn hợp AWG + Đường kính ngoài 5,0 mm + FEP + PVC + Đầu nối + Sơ đồ chân

HOTTEN OV9734 Hỗ trợ kỹ thuật cáp nội soi

HOTTEN cung cấp giải pháp tùy chỉnh Cáp tay cầm nội soi HD y tế tích hợp mô-đun máy ảnh và hệ thống hình ảnh. Cấu hình này kết hợp một Ứng dụng OV9734, cấu tạo 28 lõi, đường kính cáp 5,0 mm, cấu trúc dây dẫn hỗn hợp 36AWG / 24AWG, cách điện FEP và vỏ bọc PVC .

Đối với phát triển OEM, khách hàng có thể cung cấp bản vẽ mô-đun OV9734, thông tin đầu nối, sơ đồ chân và yêu cầu định tuyến cơ học để đánh giá kỹ thuật và sản xuất cáp tùy chỉnh.

Các yếu tố cần xem xét trong thiết kế và mua sắm

Điều gì quan trọng ở cấu hình 28 lõi trong cáp nội soi HD?

Cấu hình 28 lõi cho phép tích hợp nhiều mạch điện vào một cáp kết nối nhỏ gọn duy nhất. Đối với tay cầm nội soi HD, cách bố trí các lõi có thể được tùy chỉnh theo giao diện camera, yêu cầu cấp nguồn, tín hiệu điều khiển và các kết nối điện khác do hệ thống cụ thể yêu cầu.

Tại sao cáp này sử dụng nhiều kích thước dây dẫn khác nhau?

Cáp này sử dụng sự kết hợp giữa dây dẫn 36AWG và 24AWG thay vì chỉ một kích thước duy nhất. Các kích thước dây dẫn khác nhau có thể được gán cho các mạch có yêu cầu điện hoặc cơ học khác nhau, giúp cấu trúc tổng thể của cáp cân bằng được khả năng tải dòng, độ linh hoạt, việc sử dụng không gian và yêu cầu kết nối.

Đường kính ngoài 5,0 mm ảnh hưởng thế nào đến thiết kế cáp nội soi?

Đường kính tổng thể 5,0 mm cung cấp giới hạn kích thước xác định để tích hợp các dây dẫn và lớp cách điện vào cáp. Đối với ứng dụng tay cầm nội soi, kỹ sư cần xem xét không gian lắp đặt sẵn có, đường đi luồn cáp, điều kiện uốn cong, giao diện kết nối và bố trí dây dẫn bên trong yêu cầu khi xác định xem đường kính cáp có phù hợp hay không.

Kỹ sư nên xem xét những yếu tố nào khi thiết kế các dây dẫn đôi bên trong cáp nội soi?

Các cấu hình 3P×36AWG và 2P×36AWG cho thấy một phần cáp sử dụng cấu trúc dây dẫn đôi. Kỹ sư cần xác định mục đích của từng cặp dây dẫn và xác định các yêu cầu điện tương ứng, bố trí cặp dây, lớp cách điện, lớp chắn (nếu cần) cũng như cấu hình đầu nối theo thiết kế mạch của nội soi.

Làm thế nào để lựa chọn cáp phù hợp với hệ thống nội soi dựa trên chip OV9734?

Giao dien cua module may anh hoac he thong hinh anh can duoc xac nhan truoc khi hoan thanh day cap. Cac ky su can kiem tra cac ket noi tin hieu, ket noi nguon dien, phan bo chan, giao dien dau noi, do dai day cap, khong gian di day va dac tinh dien de bo day cap tu chinh phu hop voi kien truc thuc te cua ong noi soi.

Thong tin nao can duoc xac nhan truoc khi phat trien day cap ong noi soi 28 loi nay?

Quy cach phat trien can bao gom toan bo cau hinh day dan, kich thuoc AWG, duong kinh day cap, yeu cau cach dien, do dai day cap, loai dau noi, phan bo chan, dinh nghia tin hieu va nguon dien, yeu cau cham soc (shielding), dieu kien uon cong va chi tiet noi dau. Ban ve co khi hoac mau nguyen mau cung rat huu ich de xac nhan su phu hop cua day cap trong tay cam ong noi soi HD.

Tại sao chọn Hotten

Theo yêu cầu Dây cáp y tế Năng lực sản xuất

Phát triển cấu trúc cáp phức tạp

HOTTEN chuyên phát triển cáp y tế đa lõi với cấu trúc tùy chỉnh dành cho thiết bị nhỏ gọn và hiệu suất cao.

Chuyên môn về vật liệu và quy trình

Kinh nghiệm chuyên nghiệp với các vật liệu cách điện như FEP, PFA, silicone và các loại khác cho các ứng dụng yêu cầu khắt khe.

Từ mẫu thử đến sản xuất hàng loạt

Hỗ trợ khách hàng từ giai đoạn đánh giá thiết kế ban đầu, phát triển mẫu đến sản xuất dài hạn.

Câu hỏi thường gặp

Câu hỏi 1: HOTTEN có thể tùy chỉnh cáp nội soi y tế OV9734 không?

Có. HOTTEN cung cấp các giải pháp cáp tùy chỉnh cho mô-đun hình ảnh y tế OV9734 và các ứng dụng khác.

Câu hỏi 2: Những cấu hình lõi nào có thể tùy chỉnh?

HOTTEN hỗ trợ tùy chỉnh cấu trúc đa lõi theo yêu cầu về tín hiệu, nguồn điện và điều khiển.

Câu hỏi 3: Vì sao nên sử dụng lớp cách điện FEP cho cáp y tế?

FEP mang lại hiệu suất điện tuyệt vời, khả năng chống hóa chất cao và độ ổn định vượt trội trong các ứng dụng đòi hỏi khắt khe.

Câu hỏi 4: HOTTEN có thể cung cấp mẫu cáp trước khi sản xuất không?

Có. Mẫu nguyên mẫu và kiểm tra kỹ thuật có sẵn trước khi sản xuất hàng loạt.
