dây cáp Coaxial 40AWG Bộ dây cáp Màn hình LCD EDP Cáp Coaxial Màn hình Panel LVDS (Máy tính xách tay PC/TV) 20454 30P
|
Tên sản phẩm
|
assembly Cáp Coaxial Mini 40AWG cho màn hình EDP LVDS (Laptop PC/TV)
|
|
Đầu nối
|
cho HRS, FPC, FPCA, JAE, KEL, HONDA Các loại đầu nối cáp đồng trục khác
|
|
Vật liệu dẫn điện
|
Hợp kim đồng mạ bạc, Đồng mạ bạc
|
|
Cách nhiệt
|
PFA
|
|
Che chắn
|
Đồng (hợp kim) mạ bạc, Đồng (hợp kim) mạ thiếc
|
|
Màu vỏ bọc
|
Đen, Trắng, Xanh lá, Đỏ, Vàng, Cam, Xanh dương, Nâu, Tím, Xám...
|
|
Vật liệu áo khoác
|
PFA/FEP/GIẤY PET
|
|
Cáp od
|
（0.1mm-2.0mm）
|
|
Điện áp định danh
|
30V
|
|
Nhiệt độ đánh giá
|
80℃
|
|
Khả năng cản đặc trưng
|
42.5Ω、45Ω、50Ω
|
|
Chứng nhận
|
ROHS/REACH/UL/ISO9001
|
|
Lợi thế cáp
|
Kích thước siêu nhỏ, truyền tải tần số cao, tổn thất thấp, chống nhiễu, độ linh hoạt cao, khả năng chống uốn cong
|
|
Ứng dụng
|
Laptop, máy tính bảng, điện thoại gập, camera giám sát, máy bay không người lái
đài radar ảnh ngược, camera cột điện, Nội soi y tế, Đầu dò siêu âm
|
| Tên | Vật liệu |
| Người dẫn nhạc | Đồng bọc bạc |
| Đồng mạ thiếc | |
| Hợp kim đồng mạ bạc | |
| Hợp kim đồng mạ thiếc | |
| Cách nhiệt | Teflon:PTFE/ePTFE/FEP/PFA |
| Bảo vệ | Đồng mạ thiếc/Đồng mạ bạc |
| CU/PET、 AL/PET | |
| Bọc | PFA/FEP/PTFE |
| Lớp vỏ bọc | PVC/TPU/TPE/Silicone/PFA/FEP |
- Tổng Quan
- Các sản phẩm đề xuất
Bảng điều khiển hiển thị LCD LVDS
Màn hình máy tính xách tay
Các hệ thống hiển thị TV
Các mô-đun hiển thị công nghiệp
Màn hình điện tử nhúng
Các kết nối bảng điều khiển LCD tương thích khác
Mô hình màn hình và giao diện mục tiêu
Mã phụ tùng đầu nối và giao diện ghép nối
Phân bổ chân nối và sơ đồ đi dây
Cấu trúc cáp yêu cầu 40AWG
Trở kháng và các yêu cầu điện khác
Chiều dài cáp, kích thước và điều kiện đi dây
Yêu cầu về chắn nhiễu, vỏ bọc và kết thúc cáp
Số lượng mẫu thử nghiệm và khối lượng sản xuất dự kiến
Tổng quan về Sản phẩm

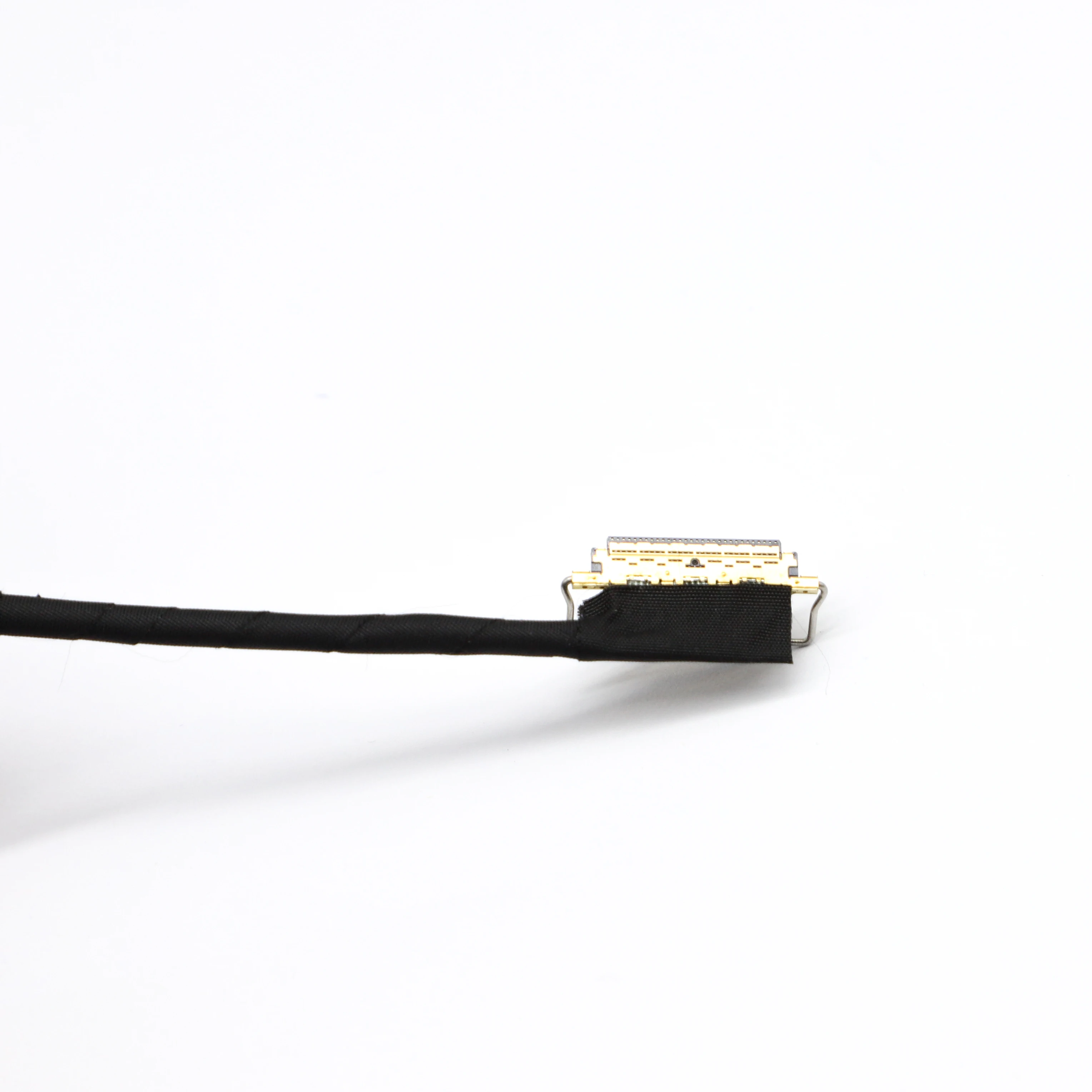

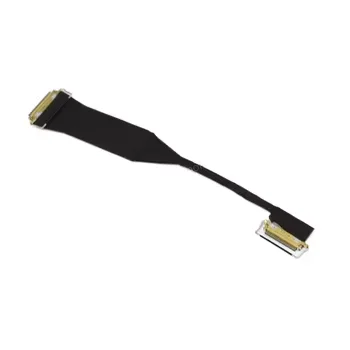

Bộ cáp đồng trục vi mô HOTTEN 20454 30 chân, cỡ 40AWG Lắp ráp cáp được thiết kế để kết nối bảng hiển thị LCD LVDS trên máy tính xách tay, TV và các thiết bị điện tử tương thích khác.
Với cấu hình 30 chân và cấu tạo từ cáp đồng trục vi mô cỡ 40AWG, bộ cáp này hỗ trợ các kết nối hiển thị nhỏ gọn, trong đó tính tương thích của đầu nối, độ nguyên vẹn tín hiệu và không gian đi dây cáp là những yếu tố thiết kế quan trọng.
HOTTEN cung cấp dịch vụ sản xuất bộ cáp theo yêu cầu dựa trên bản vẽ khách hàng, mã số phụ tùng đầu nối, cách bố trí chân và mẫu tham chiếu. Chiều dài cáp, vật liệu dây dẫn, lớp cách điện, lớp chắn, lớp vỏ bọc và hướng lắp đặt đầu nối có thể được xác định cụ thể theo giao diện hiển thị mục tiêu.
Trước khi sản xuất, cần xác nhận chính xác cấu hình đầu nối 20454, giao diện ghép nối, sơ đồ chân và yêu cầu điện LVDS với bản vẽ hoặc bộ mẫu tham chiếu của khách hàng.
Các tính năng nổi bật
cấu hình 20454, 30 chân
Cấu hình 30 chân cung cấp bố trí kết nối xác định cho các cụm màn hình tương thích. Khoảng cách giữa các chân của đầu nối, giao diện ghép nối, hướng lắp đặt và phân bổ chân cần được kiểm tra kỹ lưỡng so với bảng điều khiển LCD mục tiêu và thiết bị chủ.
40AWG Dây cáp đồng trục nhỏ
Cấu tạo vi đồng trục có đường kính nhỏ hỗ trợ việc đi dây gọn gàng trong các hệ thống màn hình bị giới hạn không gian. Hình dạng cuối cùng của dây dẫn và lớp điện môi cần được lựa chọn dựa trên yêu cầu điện và cơ học của ứng dụng.
Lớp chắn và lớp cách điện có thể cấu hình
Có thể chỉ định các tùy chọn khác nhau về dây dẫn, lớp cách điện và lớp chắn theo thiết kế cáp đã được phê duyệt. Những lựa chọn cấu tạo này cần được đánh giá đồng thời với các yêu cầu về trở kháng, nối đất và độ toàn vẹn tín hiệu.
Kích thước cáp và phương pháp đấu nối tùy chỉnh
Chiều dài cáp, kích thước tổng thể, hướng lắp đặt đầu nối và chi tiết đấu nối có thể được tùy chỉnh dựa trên thiết kế bảng điều khiển, giao diện thiết bị chủ và không gian đi dây khả dụng.
Hỗ trợ lắp ráp cáp OEM
HOTTEN hỗ trợ các bộ dây cáp được tùy chỉnh theo bản vẽ, mẫu vật và yêu cầu BOM dành cho các nhà sản xuất thiết bị hiển thị và thiết bị điện tử khác.
Thông số kỹ thuật
| Mục | Thông số kỹ thuật |
|---|---|
| Loại sản phẩm | Bộ cáp đồng trục vi mô |
| Mã sản phẩm | 20454 |
| Cấu hình chân cắm | 30P |
| Kích thước dây dẫn | 40AWG |
| Cấu trúc dây cáp | Dây cáp đồng trục nhỏ |
| Giao diện tín hiệu | Lvds |
| Các lựa chọn vật liệu dây dẫn | Đồng mạ bạc / Đồng mạ thiếc / Hợp kim đồng mạ bạc / Hợp kim đồng mạ thiếc |
| Các lựa chọn vật liệu cách nhiệt | PTFE / ePTFE / FEP / PFA |
| Tùy chọn chống nhiễu | Đồng mạ thiếc / Đồng mạ bạc / CU/PET / AL/PET |
| Tùy chọn lớp vỏ ngoài | PFA / FEP / PTFE |
| Tùy chọn lớp vỏ ngoài | PVC / TPU / TPE / Silicone / PFA / FEP |
| Khả năng cản đặc trưng | Sẽ được xác định cụ thể theo giao diện đích |
| Đường kính cáp | Tùy chỉnh theo bản vẽ |
| Chiều dài cáp | Theo yêu cầu |
| Đầu nối / Đầu cuối | Theo bản vẽ và yêu cầu giao diện của khách hàng |
| Phân bổ chân | Theo sơ đồ đấu nối |
| Hướng kết nối | Theo yêu cầu |
| Ứng dụng | Bảng điều khiển LCD LVDS / Máy tính xách tay / TV / Màn hình nhúng |
| Loại sản xuất | Bộ cáp vi đồng trục tùy chỉnh / Sản xuất theo đơn đặt hàng của khách hàng (OEM) |
Các lựa chọn vật liệu có thể cấu hình và không nên hiểu là các tính năng được sử dụng đồng thời trong mọi bộ dây cáp. Thông số kỹ thuật điện và cơ học cuối cùng phải phù hợp với bản vẽ đã được phê duyệt và cấu hình đã chọn.
Ứng Dụng Điển Hình
Bộ dây cáp vi đồng trục 20454 30P 40AWG có thể được cấu hình cho:
Tính phù hợp cuối cùng cho ứng dụng phụ thuộc vào giao diện hiển thị, bố trí chân kết nối, cách phân bổ chân và hiệu năng điện yêu cầu.
Các yếu tố cần xem xét trong thiết kế và mua sắm
Khi chọn bộ cáp hiển thị 20454 30P, kỹ sư cần đánh giá khả năng tương thích của đầu nối, yêu cầu tín hiệu và định tuyến cơ học như một hệ thống kết nối hoàn chỉnh.
1. Đầu nối và cách bố trí chân
Cung cấp số mã chi tiết chính xác của đầu nối, giao diện ghép nối, cách sắp xếp tiếp điểm và sơ đồ chân. Chỉ riêng việc ghi chú ‘30 chân’ không đảm bảo tính tương thích về mặt cơ học hoặc điện.
2. Yêu cầu điện của giao diện LVDS
Xác nhận trở kháng và các tiêu chí về độ toàn vẹn tín hiệu cần thiết cho giao diện LVDS mục tiêu. Cấu trúc cáp, lớp chắn, nối đất, chiều dài và cách kết thúc đầu nối cần được đánh giá đồng thời.
3. Độ dài cáp và cách đi dây
Xác định chiều dài hoàn thiện, hướng cáp thoát ra, bán kính uốn và không gian lắp đặt sẵn có. Những yêu cầu này giúp xác định hình dạng cáp phù hợp và hướng lắp đặt đầu nối.
4. Dây dẫn, lớp cách điện và lớp chắn
Chọn tổ hợp vật liệu theo yêu cầu về điện và cơ học. Ghi rõ lớp mạ dây dẫn, vật liệu cách điện, vật liệu chắn và phương pháp kết thúc phần chắn trên bản vẽ hoặc yêu cầu báo giá (RFQ).
5. Phê duyệt mẫu và kiểm tra
Trước khi sản xuất, xác nhận bản vẽ, cấu hình đầu nối, chiều dài cáp, phân bổ chân cắm, yêu cầu thông mạch và các phép kiểm tra điện áp dụng. Các tiêu chí chấp nhận phải được ghi chép đầy đủ trước khi phê duyệt mẫu thử.
Bộ cáp LVDS tùy chỉnh 20454 30P
HOTTEN hỗ trợ các bộ cáp hiển thị tùy chỉnh dựa trên bản vẽ của khách hàng, đặc tả đầu nối, danh sách vật tư (BOM) và mẫu tham chiếu.
Để xem xét kỹ thuật và báo giá, vui lòng cung cấp:
HOTTEN có thể xem xét cấu trúc cáp và yêu cầu lắp ráp đã nêu để hỗ trợ các dự án cáp hiển thị LVDS tùy chỉnh.
Yêu cầu báo giá cáp LVDS tùy chỉnh
Gửi bản vẽ, số phụ tùng đầu nối, sơ đồ chân (pinout) hoặc mẫu tham khảo của bạn để thảo luận về bộ cáp vi đồng trục 20454 30P 40AWG tùy chỉnh cho ứng dụng màn hình.
