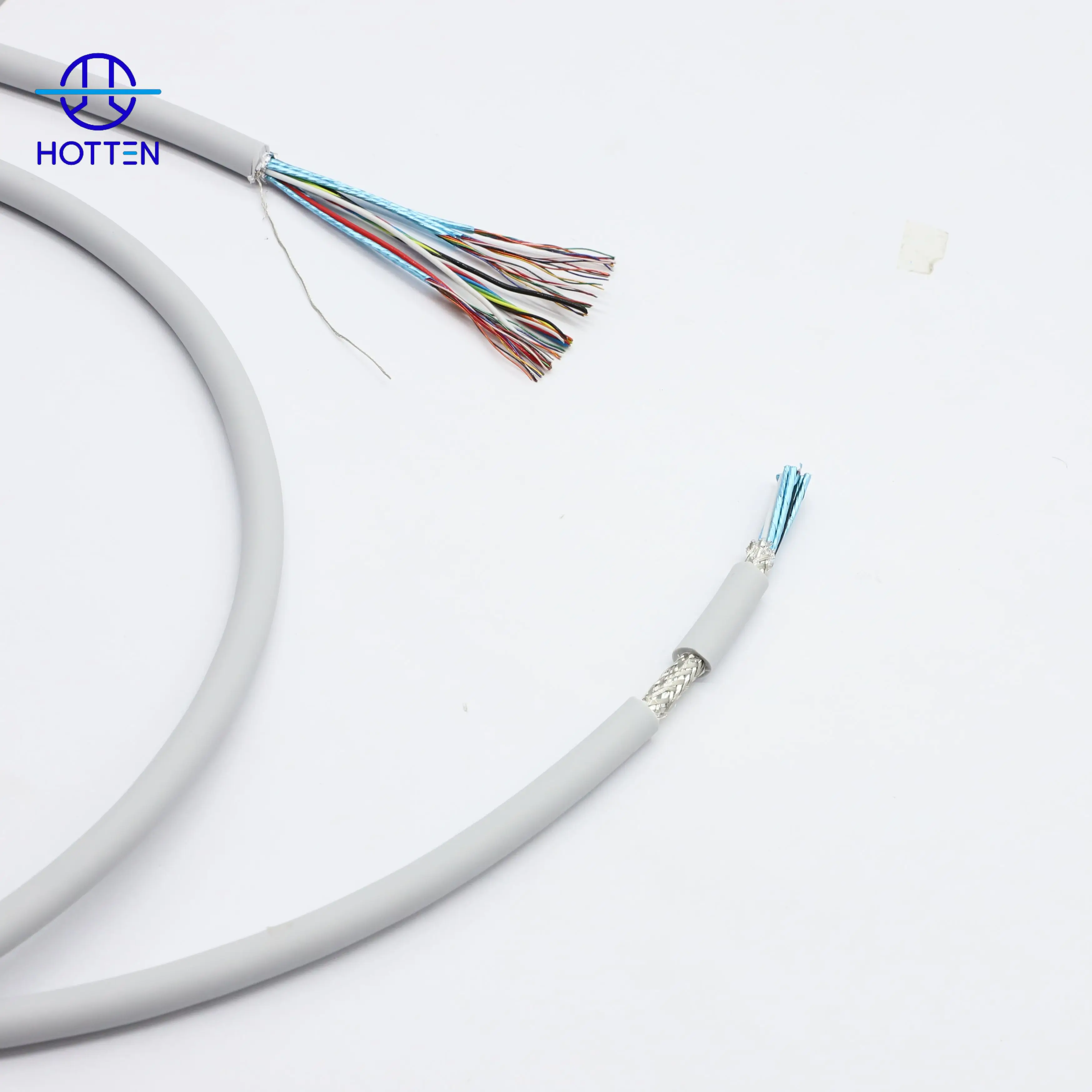

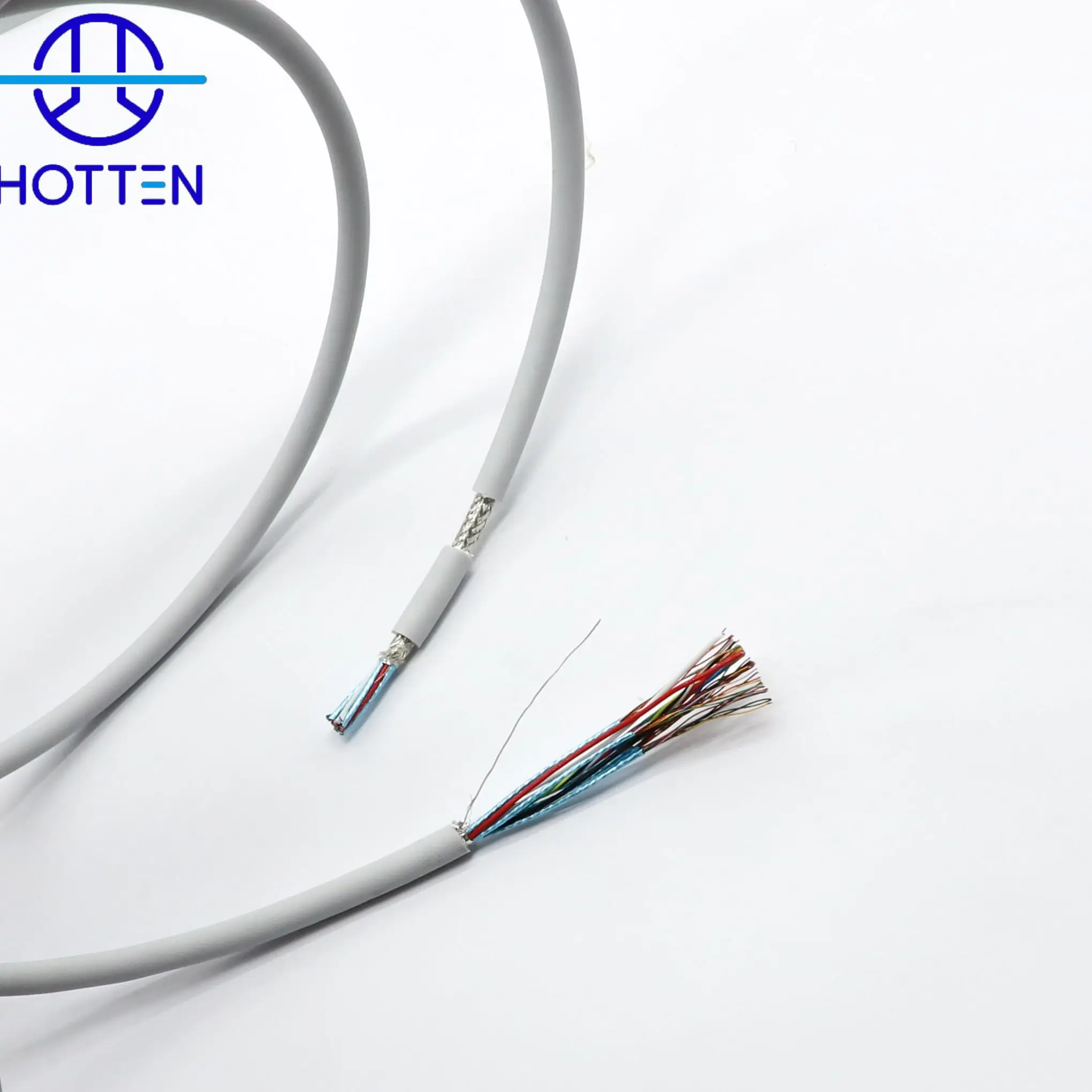

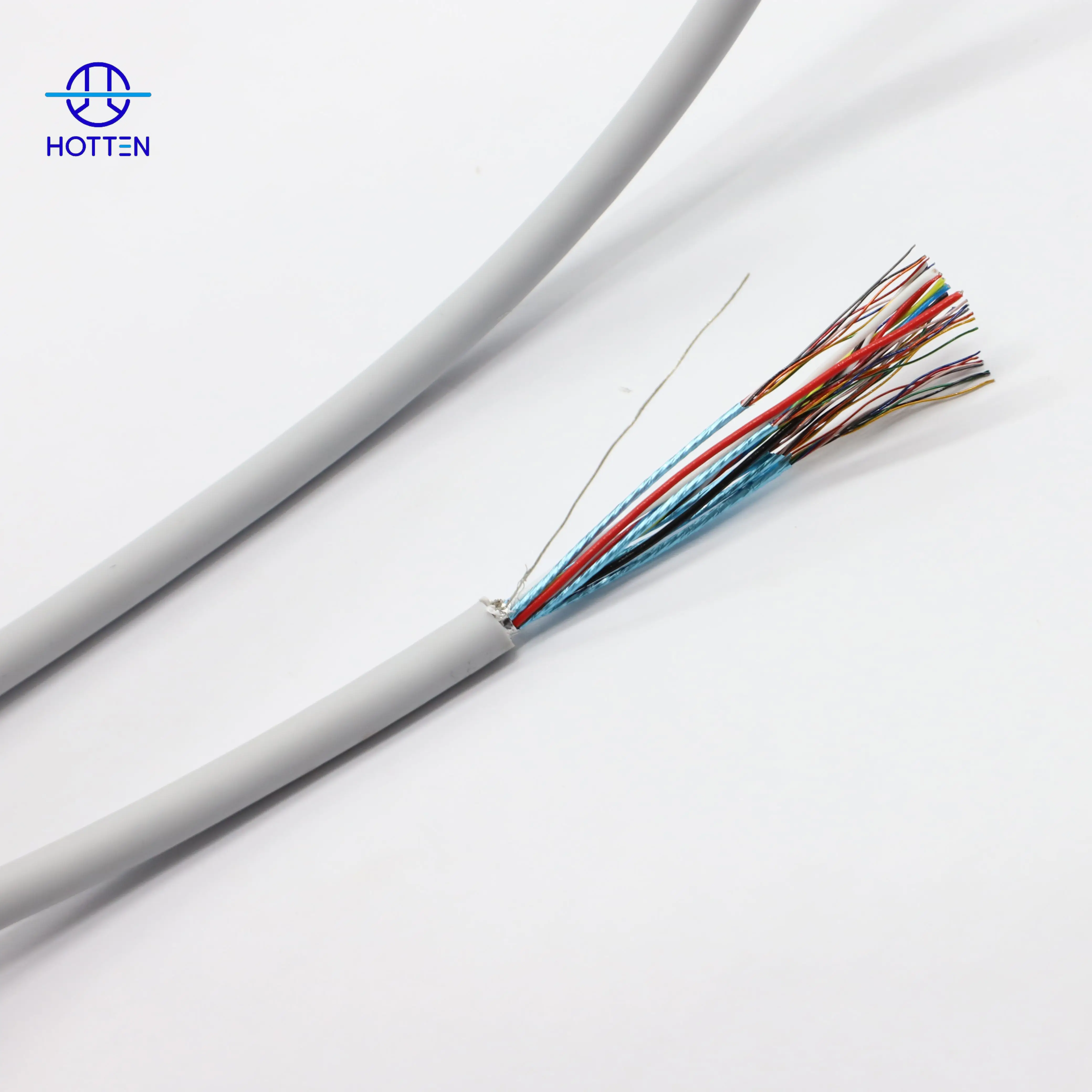

24C Silicone Siêu Mềm Dẻo Linh Hoạt Cáp Kết Nối Màn Hình HD Y Tế Endoscope

Các yếu tố cần xem xét trong thiết kế và mua sắm

Những điều kỹ sư cần cân nhắc khi chọn cáp nội soi silicone 24C

Một cáp kết nối nội soi HD y tế nối tay cầm nội soi, các thành phần tạo ảnh và thiết bị điện tử hỗ trợ. Đối với các hệ thống nội soi HD nhỏ gọn, việc chọn cáp cần cân bằng giữa khả năng kết nối 24 lõi, truyền tín hiệu, độ linh hoạt, cấu trúc cáp mềm, khả năng chống nhiễu, kích thước cáp và tích hợp đầu nối .

Cấu hình này kết hợp một cấu trúc 24 lõi với cấu trúc cáp silicone siêu mềm và linh hoạt , do đó việc định tuyến cơ học và phân bổ nhiều mạch tín hiệu và mạch cấp nguồn là những yếu tố kỹ thuật quan trọng cần xem xét.

Yêu cầu kỹ thuật then chốt

các yếu tố cần cân nhắc đối với cấu hình 24 lõi

Thị trường cấu hình 24C là một thực thể then chốt đối với sản phẩm này.

Trước khi sản xuất, khách hàng cần xác định chức năng của từng dây dẫn.

• Đường truyền tín hiệu hình ảnh độ nét cao hoặc dữ liệu

• Điện

• Mặt đất / trở về

• Đường điều khiển

• Truyền thông

• Kết nối phụ trợ

Đối với cáp 24 lõi, khách hàng cần cung cấp đầy đủ:

Bảng phân bổ lõi + sơ đồ chân nối + bản vẽ đầu nối

Điều này giúp đảm bảo các dây dẫn riêng lẻ được đi đúng đường trong bộ cáp hoàn chỉnh.

Silicone và cấu tạo siêu mềm

Sự kết hợp của silicone + siêu mềm + linh hoạt là một trong những đặc tính cơ học chính của sản phẩm này.

Các đội kỹ thuật cần làm rõ:

• Độ mềm yêu cầu

• Bán kính uốn tối thiểu

• Uốn tĩnh hoặc uốn động

• Tần suất di chuyển

• Điều kiện định tuyến tay cầm

• Đường kính cáp yêu cầu

• Yêu cầu giảm ứng suất cơ học (strain-relief)

• Điều kiện làm sạch / khử trùng, nếu có áp dụng

Độ mềm cần được đánh giá cùng với cấu hình dây dẫn, lớp cách điện và lớp chắn vì hành vi cơ học cuối cùng được xác định bởi toàn bộ cấu tạo cáp.

Các yếu tố liên quan đến truyền tín hiệu độ phân giải cao (HD)

Đối với các hệ thống nội soi HD, cáp cần được đánh giá như một phần của toàn bộ đường truyền tín hiệu.

Các thông số quan trọng có thể bao gồm:

• Loại tín hiệu

• Cấu hình dây dẫn

• Chiều dài cáp

• Cấu trúc cách điện

• Che chắn

• Việc nối đầu cốt

• Phân bổ chân

• Nối đất

• Đi đường ống bên trong

Nếu hệ thống nội soi của khách hàng có giao diện hoặc đặc tả tín hiệu đã được xác định, thông tin đó cần được đưa vào bản vẽ cáp hoặc yêu cầu báo giá (RFQ).

Lớp chắn và độ toàn vẹn tín hiệu

Nếu cụm dây cáp 24 lõi chứa đường truyền hình ảnh nhạy cảm hoặc đường truyền dữ liệu tốc độ cao, có thể cần áp dụng biện pháp chắn điện từ theo kiến trúc điện.

Khách hàng nên nêu rõ:

• Loại Che chắn

• Chất Liệu Vỏ Chắn

• Mức độ che phủ của lớp chắn

• Phương pháp nối đất

• Kết thúc lớp bảo vệ

• Tính liên tục của lớp bảo vệ ở phía đầu nối

• Hiệu năng EMI yêu cầu

Đối với cấu hình hỗn hợp tín hiệu và nguồn, việc phân bổ các dây dẫn tín hiệu, nguồn và nối đất cũng cần được xem xét khi xác định cấu trúc cáp.

Đường kính cáp và cách đi dây cơ học

Đối với cáp nội soi, đường kính ngoài (OD) hoàn chỉnh cần được xác định dựa trên không gian đi dây khả dụng.

Khách hàng cần xác nhận:

• Đường kính ngoài mục tiêu

• Đường kính ngoài tối đa cho phép

• Tolerance OD

• Xử lý không gian đi dây

• Kích thước lối vào đầu nối

• Bán kính uốn tối thiểu

• Hướng thoát cáp

• Giảm tải lực kéo

Cấu tạo 24 lõi nghĩa là đường kính cáp cần được xem xét đồng thời với kích thước lõi dẫn, lớp cách điện, lớp chắn và độ dày áo bọc silicone.

Lựa chọn áo bọc silicone

Silicone có thể mang lại cấu trúc bên ngoài mềm mại và linh hoạt, nhưng thông số kỹ thuật cuối cùng của áo bọc phải dựa trên ứng dụng thực tế của khách hàng.

Các đội mua hàng cần xác định:

• Yêu cầu về silicone

• Sự linh hoạt

• Đặc tính bề mặt

• Điều kiện làm sạch

• Điều kiện khử trùng

• Nhiệt độ hoạt động

• Thao tác cơ học

• Màu sắc

• Đường kính ngoài (OD) yêu cầu

Toàn bộ cáp cần được đánh giá sau khi lắp ráp vì việc lựa chọn lớp vỏ bọc có thể ảnh hưởng đến cả độ linh hoạt và kích thước tổng thể của cáp.

Các yếu tố liên quan đến đầu nối và điểm nối

Đối với cáp kết nối màn hình HD, việc lựa chọn đầu nối là một phần quan trọng của giao diện điện hoàn chỉnh.

Khách hàng nên cung cấp:

• Nhà sản xuất đầu nối

• Các dòng sản phẩm đầu nối

• Số phận bộ phận

• Số lượng điểm tiếp xúc

• Độ cao

• Phân bổ chân

• Hướng kết nối

• Giao diện ghép nối

• Phương pháp chấm dứt

• Giảm tải lực kéo

• Yêu cầu ép khuôn ngoài (overmolding), nếu áp dụng

Đối với cáp 24 lõi, sơ đồ chân đầu nối cần được khớp cẩn thận với phân bổ dây dẫn trước khi sản xuất mẫu nguyên mẫu.

Các thông số mua hàng chủ chốt

Khi mua cáp nội soi HD silicone 24C, đội ngũ mua hàng cần xác nhận:

Tùy chỉnh OEM

HOTTEN có thể hỗ trợ phát triển cáp nội soi y tế silicone 24 lõi tùy chỉnh theo bản vẽ và yêu cầu hệ thống của khách hàng.

Tùy chỉnh có thể bao gồm:

• Số lượng lõi

• Cấu hình chính

• AWG

• Vật liệu dẫn điện

• Cách nhiệt

• Che chắn

• Đường kính cáp

• Vỏ bọc silicone

• Chiều dài cáp

• Màu cáp

• Đầu nối

• Phân bổ chân

• Chấm dứt

• Mẫu thử nghiệm

• Cấu hình sản xuất hàng loạt

Do đó, cấu trúc cuối cùng có thể được điều chỉnh phù hợp với tay cầm nội soi HD và màn hình/giao diện điện tử của khách hàng.

Danh sách kiểm tra đánh giá nhà cung cấp

Khi đánh giá nhà cung cấp cáp nội soi HD silicone 24 lõi, đội ngũ mua hàng nên xem xét:

① Khả năng sản xuất cáp nhiều lõi
Nhà cung cấp có thể sản xuất và đấu nối ổn định cấu hình 24 lõi hay không?

② Cấu tạo siêu mềm và linh hoạt
Nhà cung cấp có thể đáp ứng độ mềm và đặc tính uốn cong yêu cầu không?

③ Khả năng cáp silicone
Nhà cung cấp có thể sản xuất các cấu tạo cáp bọc silicone ổn định cho ứng dụng dự kiến không?

④ Khả năng truyền tín hiệu HD
Nhà cung cấp có thể cấu hình cáp theo yêu cầu của khách hàng về hình ảnh và truyền dữ liệu không?

⑤ Lắp ráp đầu nối
Nhà cung cấp có thể kiểm soát chính xác sơ đồ chân 24 lõi và việc kết nối đầu nối không?

⑥ Hỗ trợ từ mẫu thử nghiệm sang sản xuất hàng loạt
Nhà cung cấp có thể hỗ trợ mẫu kỹ thuật và sản xuất định kỳ không?

Thông tin đề nghị báo giá (RFQ) khuyến nghị

Để đánh giá kỹ thuật và báo giá nhanh hơn, khách hàng nên cung cấp:

• Mô hình / ứng dụng nội soi

• Màn hình HD hoặc giao diện hiển thị

• cấu hình 24 lõi

• Vật liệu dẫn điện

• AWG

• Yêu cầu cách nhiệt

• Yêu cầu về lớp chắn

• Yêu cầu vỏ bọc silicone

• Đường kính ngoài (OD) mục tiêu của cáp

• Tolerance OD

• Chiều dài cáp

• Yêu cầu độ linh hoạt / uốn cong

• Mã số phụ tùng đầu nối

• Bố trí chân cắm

• Yêu cầu về cách đấu nối (termination)

• Điều kiện làm sạch / khử trùng

• Số lượng mẫu thử

• Khối lượng sản xuất dự kiến

• Các bài kiểm tra bắt buộc

Doi voi san pham nay, to hop RFQ quan trong nhat la:

24C + Silicone + Siêu mềm + Kết nối màn hình HD + Đường kính ngoài cáp + Chiều dài cáp + Đầu nối + Sơ đồ chân

Hỗ trợ kỹ thuật cáp nội soi HOTTEN 24C silicone

HOTTEN cung cấp giải pháp tùy chỉnh cáp nội soi y tế HD 24 lõi silicone dành cho các ứng dụng kết nối điện tử và tay cầm nội soi/màn hình.

Sản phẩm này được phân biệt nhờ sự kết hợp của cấu trúc 24 lõi, vỏ bọc silicone, độ linh hoạt siêu mềm và kết nối màn hình HD , do đó phù hợp với các ứng dụng OEM nơi nhiều kết nối điện phải được dẫn qua cụm cáp nội soi linh hoạt.

Khách hàng có thể cung cấp bản vẽ nội soi, thông số kỹ thuật đầu nối, sơ đồ chân (pinout) và yêu cầu định tuyến cơ học để thực hiện thiết kế và sản xuất theo yêu cầu.

Các yếu tố cần xem xét trong thiết kế và mua sắm

Tại sao cấu hình 24 lõi lại hữu ích cho cáp kết nối nội soi?

Cấu hình 24 lõi cho phép tích hợp nhiều mạch điện vào một cáp duy nhất, từ đó đơn giản hóa việc kết nối giữa thiết bị nội soi và màn hình hoặc thiết bị xử lý hình ảnh đi kèm. Chức năng thực tế của từng lõi phụ thuộc vào thiết kế mạch và cách bố trí chân cắm do khách hàng xác định.

Điều gì khiến silicone phù hợp để sản xuất cáp nội soi có độ linh hoạt cao?

Silicone thường được lựa chọn trong các cấu trúc cáp yêu cầu độ mềm mại và tính linh hoạt cao. Đối với cáp nội soi, lớp vỏ ngoài làm bằng silicone giúp cáp dễ uốn cong theo đường đi chật hẹp và chịu được chuyển động thường xuyên, đồng thời vẫn giữ được đặc tính xúc giác và cơ học mong muốn.

Một cáp siêu mềm mang lại lợi ích gì cho kết nối màn hình HD?

Một dây cáp siêu mềm có thể giúp việc luồn kết nối qua các phần nhỏ gọn hoặc thường xuyên thao tác của hệ thống nội soi trở nên dễ dàng hơn. Điều này đặc biệt hữu ích khi độ cứng của dây cáp có thể gây cản trở việc vận hành thiết bị hoặc tạo ra lực cơ học không mong muốn tại các điểm kết nối.

Những yếu tố nào liên quan đến đường kính dây cáp cần được xem xét kỹ lưỡng đối với dây cáp nội soi 24 lõi?

Đường kính tổng thể phải đảm bảo đủ không gian bên trong để chứa 24 dây dẫn yêu cầu, đồng thời vẫn phù hợp với không gian lắp đặt sẵn có. Kỹ sư cần cân nhắc giữa kích thước dây dẫn, lớp cách điện, cách bố trí các lõi, yêu cầu về lớp chắn và cấu tạo vỏ bọc ngoài khi xác định đường kính cuối cùng của dây cáp.

Các yêu cầu uốn cong đối với dây cáp nội soi linh hoạt nên được xác định như thế nào?

Các kỹ sư cần xác định bán kính uốn dự kiến, mô hình chuyển động, không gian đi dây khả dụng và việc cáp có chịu uốn lặp lại hay không. Những yêu cầu này giúp xác định cấu tạo dây dẫn phù hợp, lớp cách điện, cách bố trí cáp và vật liệu vỏ ngoài cho cáp thành phẩm.

Điều gì cần được kiểm tra khi phát triển cáp nội soi silicone tùy chỉnh 24 lõi?

Trước khi sản xuất hàng loạt, cụm cáp cần được kiểm tra so với bản vẽ đã được phê duyệt và các yêu cầu ứng dụng, bao gồm cấu hình lõi, kích thước, tính liên tục điện, phân bổ chân nối, cách kết nối đầu nối, độ linh hoạt và hiệu năng cơ học. Mẫu thử nghiệm có thể giúp xác nhận rằng cáp vừa khít và vận hành đúng trong hệ thống nội soi.

Tại sao chọn Hotten

Chuyen nghiep Dây cáp y tế Năng lực sản xuất

Thiết kế cáp linh hoạt

HOTTEN phát triển cấu trúc cáp mềm và linh hoạt cho thiết bị y tế yêu cầu di chuyển và uốn cong thường xuyên.

Hỗ trợ Kỹ thuật Tùy chỉnh

Từ các yêu cầu thiết kế ban đầu đến việc xác thực mẫu thử và sản xuất hàng loạt, HOTTEN cung cấp hỗ trợ phát triển cáp toàn diện.

Kiểm soát chất lượng đáng tin cậy

Các quy trình sản xuất được hỗ trợ bởi hệ thống quản lý chất lượng đạt chứng nhận ISO và thiết bị kiểm tra chuyên dụng.

Câu hỏi thường gặp

Câu hỏi 1: HOTTEN có thể tùy chỉnh cáp nội soi y tế loại 24 lõi không?

Có. HOTTEN cung cấp cáp y tế đa lõi tùy chỉnh với số lượng lõi, cấu trúc và vật liệu khác nhau theo yêu cầu của khách hàng.

Câu hỏi 2: Những loại vật liệu vỏ bọc nào khả dụng cho cáp nội soi y tế?

Các lựa chọn phổ biến gồm silicone, PVC, TPU và TPE. Việc lựa chọn vật liệu phụ thuộc vào độ linh hoạt, điều kiện môi trường và yêu cầu ứng dụng.

Câu hỏi 3: Có thể cung cấp mẫu thử trước khi sản xuất hàng loạt không?

Có. HOTTEN hỗ trợ mẫu thử nghiệm và xác minh kỹ thuật trước khi sản xuất hàng loạt.

Câu hỏi 4: Các loại cáp này được sử dụng trong những ứng dụng nào?

Chúng chủ yếu được dùng trong các hệ thống nội soi y tế, thiết bị hình ảnh và các thiết bị y tế nhỏ gọn.
