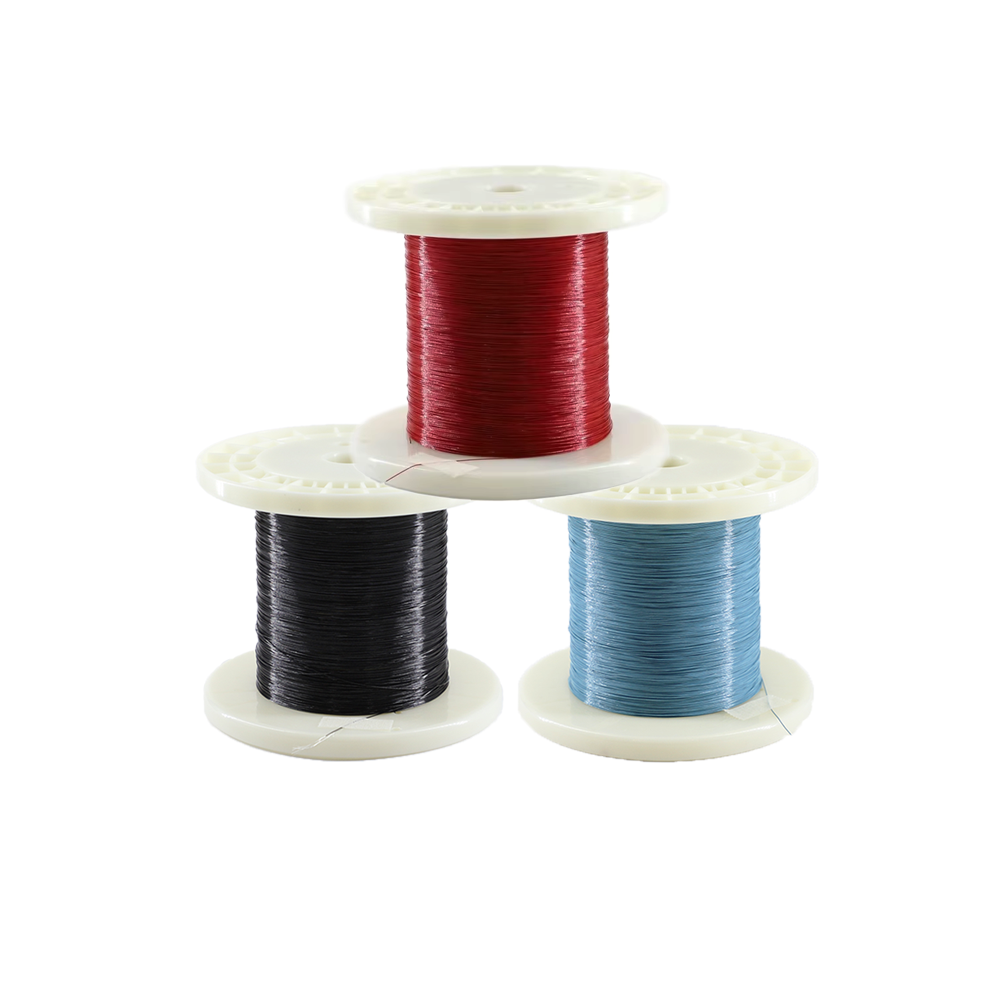

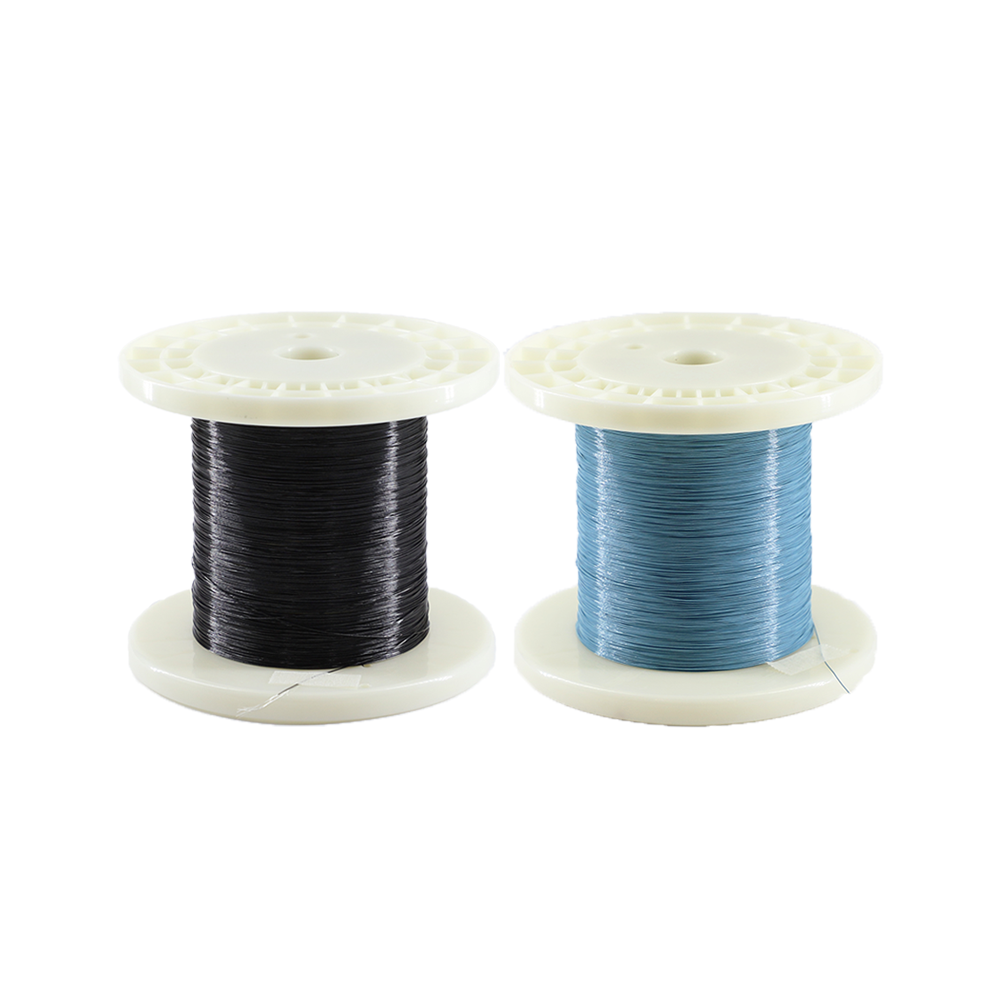

Gümüş Kaplı Bakır İletken 50Ohm 38AWG (PET) Mobil Telefon, Laptop, Tablet için Koaksial Teli 0.43mm Mikro-Koaksial Kablo

Ürün Genel Bakış

38AWG Mikro Koaksiyel Kablo yüksek Hızlı Sinyal İletimi İçin

HOTTEN 38AWG Mikro Koaksiyel Kablo, güvenilir sinyal iletimi, yoğun elektronik uygulamalar için kompakt boyut ve üstün esneklik gerektiren sistemlerde kullanılmak üzere tasarlanmıştır.

Gümüş kaplı bakır iletken, 50Ω karakteristik empedans ve 0,43 mm ultra ince dış çap özelliklerine sahip bu mikro koaksiyel kablo, gelişmiş elektronik cihazlar ve hassas bağlantı sistemleri için kararlı performans sunar.

İletken malzemeleri, koruma yapıları, yalıtım malzemeleri ve kablo boyutları gibi özelleştirilebilir seçeneklerle HOTTEN, prototip geliştirme aşamasından seri üretime kadar OEM kablo çözümlerini destekler.

Ana Özellikler

Ultra İnce Mikro Koaksiyel Kablo Çözümü

🔹 38AWG ultra ince iletken tasarımı

🔹 50Ω karakteristik empedans

🔹 Gümüş Kaplamalı Bakır İletken

🔹 Düşük sinyal kaybı performansı

🔹 Mükemmel EMI kalkanlama yeteneği

🔹 Yüksek esneklik ve bükülme direnci

🔹 Özel kablo yapıları mevcuttur

Kablo Yapısı

Hassas Mikro Koaksİyal Yapı

İletişimci

Seçenekler:

• Gümüşle kaplanmış bakır
• Gümüş kaplama bakır itayla
• Özelleştirilmiş iletken malzemeleri

İzolasyon

Mevcut:

• PFA
• FEP
• Pet bantı

Korumalı Katman

Seçenekler:

• Gümüş kaplı bakır ekranlama
• Tinli bakır kalkanlama

Ceket

Seçenekler:

• PET
• PFA
• Özelleştirilmiş dış kılıf malzemeleri

Uygulamalar

Yüksek Hassasiyetli Elektronik Uygulamalar

Uygun:

📱 Cep Telefonları

💻 Dizüstü Bilgisayarlar ve Tabletler

🚁 İHA / İnsansız Hava Aracı Sistemleri

📷 Kamera Modülleri

🏥 Tıbbi Görüntüleme Ekipmanları

🔬 Hassas Elektronik Cihazlar

Özelleştirme seçenekleri

HOTTEN, özelleştirilmiş Mikro Koaksiyel Kablo çözümleri sunar:

✔ AWG boyutu

✔ Kablo Çapı

✔ Empedans

✔ İletken Malzemesi

✔ Korumalı Yapı

✔ Kılıf Malzemesi

✔ Konnektör Montajı

Mühendislik ve Tedarik Hususları

Mühendislerin 50 Ω 38 AWG Mikrokoaksiyel Kablo Seçerken Dikkat Etmeleri Gerekenler

Mikrokoaksiyel kablo, yüksek frekanslı sinyal iletimi, kontrollü empedans, küçük dış çap, ekranlama ve esnek yönlendirme gerektiren yüksek frekanslı sinyal iletimi, kontrollü empedans, küçük dış çap, ekranlama ve esnek yönlendirme önemlidir.

Bu HOTTEN konfigürasyonu bir 50 Ω karakteristik empedans, 38 AWG iletken, PET yapısı ve yaklaşık 0.43 mm dış çapı birleştirir; bu da mobil telefonlar, dizüstü bilgisayarlar, tabletler ve kompakt koaksiyel demetler gibi sınırlı alanlı elektronik uygulamalar için özellikle önemlidir.

Kablo, iletken geometrisi, dielektrik yapısı, ekranlama, uzunluğu ve sonlandırma gibi tüm unsurların nihai performansı etkileyebilmesi nedeniyle tam bir elektriksel ve mekanik bağlantı elemanı olarak değerlendirilmelidir.

Yayınlanan Ürün Yapılandırması

The 50 Ω, 38 AWG ve 0,43 mm bu sayfadaki ana ürün tanımlama parametreleri olarak birlikte korunmalıdır.

Temel Mühendislik Gereksinimleri

50 Ω Empedans Dikkat Edilmesi Gerekenler

50 Ω karakteristik empedans bu ürün için en önemli teknik unsurlardan biridir.

50 Ω mikro-koaksial kablo belirtirken mühendisler aşağıdaki arasındaki ilişkiyi göz önünde bulundurmalıdır:

İletken Çapı + Dielektrik Geometrisi + Ekranlama + Kablo Yapısı

Hedef empedans, kabul edilebilir toleransı ve test koşullarıyla birlikte tanımlanmalıdır.

Satın alma ekipleri şunları sağlamalıdır:

• Hedef Empedans

• Empedans toleransı

• Ölçüm Koşulları

• Kablo Uzunluğu

• Konektör Konfigürasyonu

• Gerektiği durumlarda gerekli sinyal frekansı

50 Ω gereksinimi, konektörler dahil edildiğinde tam kablo montaj seviyesinde değerlendirilmelidir.

38 AWG İletken Dikkat Edilmesi Gerekenler

The 38AWG i̇letken, kompakt elektronik uygulamalar için ince çaplı bir çözüm sunar.

Üretimden önce müşteriler şu bilgileri belirtmelidir:

• Iletken malzemesi

• Gümüş kaplama gereksinimleri

• AWG

• Bükümlü yapı

• İzolasyon

• Esneklik gereksinimleri

• Elektrik gereksinimleri

Mevcut ürün şu şekilde tanımlanır: gümüş kaplamalı bakır iletken malzemesi olarak kullanır.

0,43 mm Dış Çap Değerlendirmeleri

Yaklaşık 0,43 mm Dış Çap başka bir güçlü mühendislik tanımlayıcısıdır.

Kompakt elektronik montajlar için müşterilerin belirtmesi gerekenler:

• Hedef Dış Çap

• Maksimum izin verilen dış çap

• Dış çap toleransı

• Yönlendirme açıklığı

• Bağlayıcı giriş boyutları

• Minimum bükme yarıçapı

• Gerilim gevşetme gereksinimleri

Cep telefonları, dizüstü bilgisayarlar ve tabletler için kablo çapındaki küçük bir değişiklik bile iç yönlendirme ve mekanik montajı etkileyebilir.

PET Yapı Değerlendirmeleri

Ürün, bir PET i̇nşaat.

PET belirtirken mühendisler şu unsurları değerlendirmelidir:

• Dielektrik Gereksinimleri

• Kablo boyutları

• Esneklik

• Mekanik Koruma

• Isı maruz kalma

• Yönlendirme koşulları

• Tam koaksiyel yapı ile uyumluluk

PET katmanı, iletken ve kalkanla birlikte değerlendirilmelidir çünkü tam geometri, empedans ve mekanik özelliklerini etkiler.

Sinyal Bütünlüğü Dikkat Edilmesi Gereken Hususlar

50 Ω’luk mikro-koaksiyel kabloda sinyal bütünlüğü, tüm iletim yolunun tutarlılığına bağlıdır.

İlgili faktörler şunlardır:

• Karakteristik Empedans

• İletken geometrisi

• Dielektrik yapısı

• Kalkan

• Kablo Uzunluğu

• Konnektör Bağlantısı

• Eğme koşulları

• Diğer elektronik bileşenlerin yakınında yönlendirme

Son kablo, yalnızca iletken boyutuna göre değil, hedef cihazın elektrik arayüzüne göre seçilmelidir.

Korumalı kaplama ve EMI Kontrolü

Mikro-koaksial yapı, iletkenin etrafında korumalı bir sinyal yolu sağlar.

OEM uygulamaları için mühendisler şunları tanımlamalıdır:

• Kalkan Malzemesi

• Kalkan kaplama oranı

• Topraklama yöntemi

• Kalkan sonlandırması

• Bağlayıcı tarafı kalkan sürekliliği

• Gerekli EMI performansı

Son koruma yapısı, frekans, sinyal ortamı ve sistem mimarisiyle uyumlu olmalıdır.

Esneklik ve mekanik yönlendirme

0,43 mm’lik mikro-koaksiyel bir kablo, son derece sınırlı elektronik montajlar içinden yönlendirilebilir.

Önemli mekanik hususlar şunlardır:

• Minimum bükme yarıçapı

• Tekrarlanan bükme

• Kablonun çıkış yönü

• Yönlendirme yolu

• Konektör pozisyonu

• Kablo Gerginlik Koruması

• Montaj Yöntemi

Kablo, tasarlanan bükülme ve montaj işlemi sırasında elektriksel ve koaksiyel yapısını korumalıdır.

Tipik Uygulama Hususları

Ürün şu amaçlar için konumlandırılmıştır:

• Cep telefonları

• Dizüstü Bilgisayarlar

• Tabletler

• Koaksiyel tesisatlar

Bu uygulamalar için mühendislik öncelikleri farklılık gösterebilir:

Mobil cihazlar:
Çok küçük dış çap, yoğun yönlendirme ve kompakt konektör entegrasyonu.

Dizüstü Bilgisayar / Tablet Sistemleri:
Esneklik, iç yönlendirme ve cihaz yapıları etrafında tekrarlayan hareketler.

Koaksial Kablo Demetleri:
Kontrollü empedans, ekranlama, konnektör yapılandırması ve çoklu kablo organizasyonu.

Son kablo tasarımı, gerçek cihaz mimarisine uygun olarak belirlenmelidir.

Bağlayıcı ve Sonlandırma Hususları

Küçük 50 Ω mikro-koaksial bir kablo için konnektör seçimi, tam sinyal yolunun önemli bir parçasıdır.

Müşterilerin sağlaması gerekenler:

• Konektör üreticisi

• Konnektör serileri

• Parça Numarası

• Eşleşen arayüz

• Kontak konfigürasyonu

• Pim Ataması

• Bağlantı elemanı yönü

• Sonlandırma Yöntemi

• Gerilim gevşetme gereksinimleri

Konnektör geometrisi, nihai sinyal yolunu etkileyebileceğinden, genel bir konnektör tanımı yerine bir konnektör parça numarası veya çizimi tercih edilir.

Ana Tedarik Parametreleri

50 Ω 38 AWG mikro-koaksiyel kablo tedarik edilirken, tedarik ekibi aşağıdaki hususları doğrulamalıdır:

OEM özelleştirme

HOTTEN, müşteri gereksinimlerine göre özelleştirilmiş mikro-koaksiyel kablo çözümleri sunmaktadır.

Özelleştirme şunları içerebilir:

• Iletken malzemesi

• AWG

• İmpedans

• Kablo Çapı

• Dielektrik Yapı

• Kalkan

• Kablo Uzunluğu

• Konektör

• Pim Ataması

• Sonlandırma

• Prototip örnekleri

• Toplu üretim konfigürasyonu

OEM projeleri için nihai kablo, müşterinin cihaz arayüzüne ve mekanik yönlendirme gereksinimlerine göre tasarlanmalıdır.

Tedarikçi Değerlendirme Kontrol Listesi

50 Ω 38 AWG mikro-koaksiyel kablo tedarikçisi değerlendirilirken, tedarik ekibi aşağıdaki faktörleri göz önünde bulundurmalıdır:

① Mikro-koaksial Üretim Yeteneği
Tedarikçi, ince çaplı mikro-koaksial yapıları sürekli olarak üretebilir mi?

② Empedans Kontrolü
Tedarikçi, belirtilen 50 Ω empedansı ve gerekli toleransı koruyabilir mi?

③ Küçük Çaplı Üretim
Tedarikçi, yaklaşık 0,43 mm dış çapı kararlı boyutsal kontrolle sağlayabilir mi?

④ İnce Tel İşleme
Tedarikçi, 38 AWG gümüş kaplamalı bakır iletkenleri sürekli olarak işleyebilir mi?

⑤ Konnektör Entegrasyonu
Tedarikçi, belirtilen mini boyutlu RF/koaksial konnektörü ve sonlandırmayı sağlayabilir mi?

⑥ Prototipten Seri Üretime Destek
Tedarikçi, mühendislik numunelerini ve tekrarlayan seri üretimini destekleyebilir mi?

Önerilen RFQ Bilgileri

Daha hızlı mühendislik değerlendirmesi ve fiyat teklifi için müşterilerin sağlaması gerekenler:

• Hedef empedans ve toleransı

• 38AWG veya gerekli iletken boyutu

• Iletken malzemesi

• Hedef dış çap (OD) ve toleransı

• PET / dielektrik gereksinimi

• Koruma Gereksinimi

• Kablo Uzunluğu

• Minimum bükme yarıçapı

• Konnektör parça numarası

• Bağlantı düzeni / sonlandırma gereksinimleri

• Cihaz uygulaması

• Kablo çizimi

• Prototip miktarı

• Beklenen üretim hacmi

• Gerekli elektriksel ve mekanik testler

Bu özel ürün için en faydalı RFQ kombinasyonu şudur:

50Ω + 38AWG + 0.43 mm dış çap + PET + kablo uzunluğu + konnektör + uygulama

HOTTEN Mikro-Koaksial Kablo Mühendislik Desteği

HOTTEN, özelleştirilmiş çözümler sunar 50Ω mikro-koaksial kablo çözümleri kompakt elektronik cihazlar ve koaksial tesisat uygulamaları için. Bu ürün konfigürasyonu, gümüş kaplı bakır iletken, 38AWG, yaklaşık 0.43 mm dış çap ve PET yapısı ile tanımlanır , müşteriye özel elektriksel ve mekanik gereksinimlere göre özelleştirme mümkündür.

OEM projeleri için müşteriler, mühendislik değerlendirmesi ve özel üretim amacıyla hedef empedansı, kablo çizimini, konnektör spesifikasyonunu ve boyutsal gereksinimleri sağlayabilir.

Neden Hotten'ı Seçmelisiniz

Profesyonel Mikro koaksial kablo üreticisi

Yüksek Yoğunluklu Kablo Geliştirme

HOTTEN, kompakt boyutlar ve güvenilir sinyal performansı gerektiren uygulamalar için ince tel ve mikro koaksiyel kablo çözümlerine uzmandır.

Esnek özelleştirme

Kablo yapıları, elektriksel, mekanik ve uygulama gereksinimlerine göre özelleştirilebilir.

Kalite kontrolü

Profesyonel testler, kararlı empedans, yalıtım performansı ve ürün tutarlılığını sağlar.

SSS

S1: Mikro koaksiyel kablo ne için kullanılır?

Mikro koaksiyel kablolar, yüksek hızlı sinyal iletimi için dizüstü bilgisayarlar, tabletler, kameralar, dronlar ve tıbbi ekipman gibi kompakt elektronik cihazlarda yaygın olarak kullanılır.

S2: 50 Ω empedans ne anlama gelir?

50 Ω empedans, RF ve yüksek frekanslı sinyal iletimi uygulamaları için yaygın bir elektriksel özelliktir ve sinyal bütünlüğünü korumaya yardımcı olur.

S3: HOTTEN, mikro koaksiyel kabloları özelleştirebilir mi?

Evet. HOTTEN, iletken malzemeleri, AWG boyutlarını, kalkan yapılarını, yalıtım malzemelerini ve kablo montajlarını müşteriye özel olarak üretmeyi destekler.

S4: HOTTEN’in üretebileceği en küçük kablo boyutu nedir?

HOTTEN, müşteri uygulama gereksinimlerine göre özelleştirilmiş ultra ince kablo yapıları üretimini destekler.
