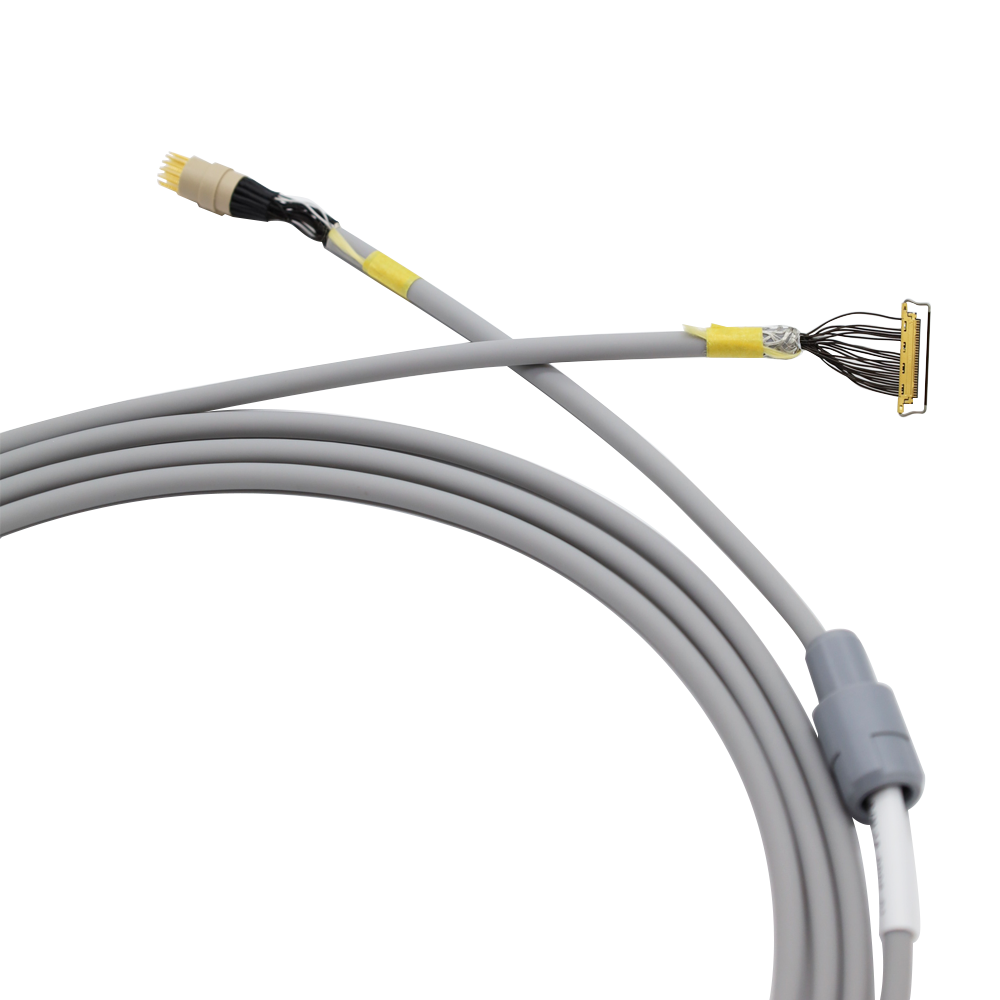

Tıbbi Sınıf Ultra İnce Koaksiyel Kablo: Biyouyumluluk ve Sterilizasyon Gereksinimleri

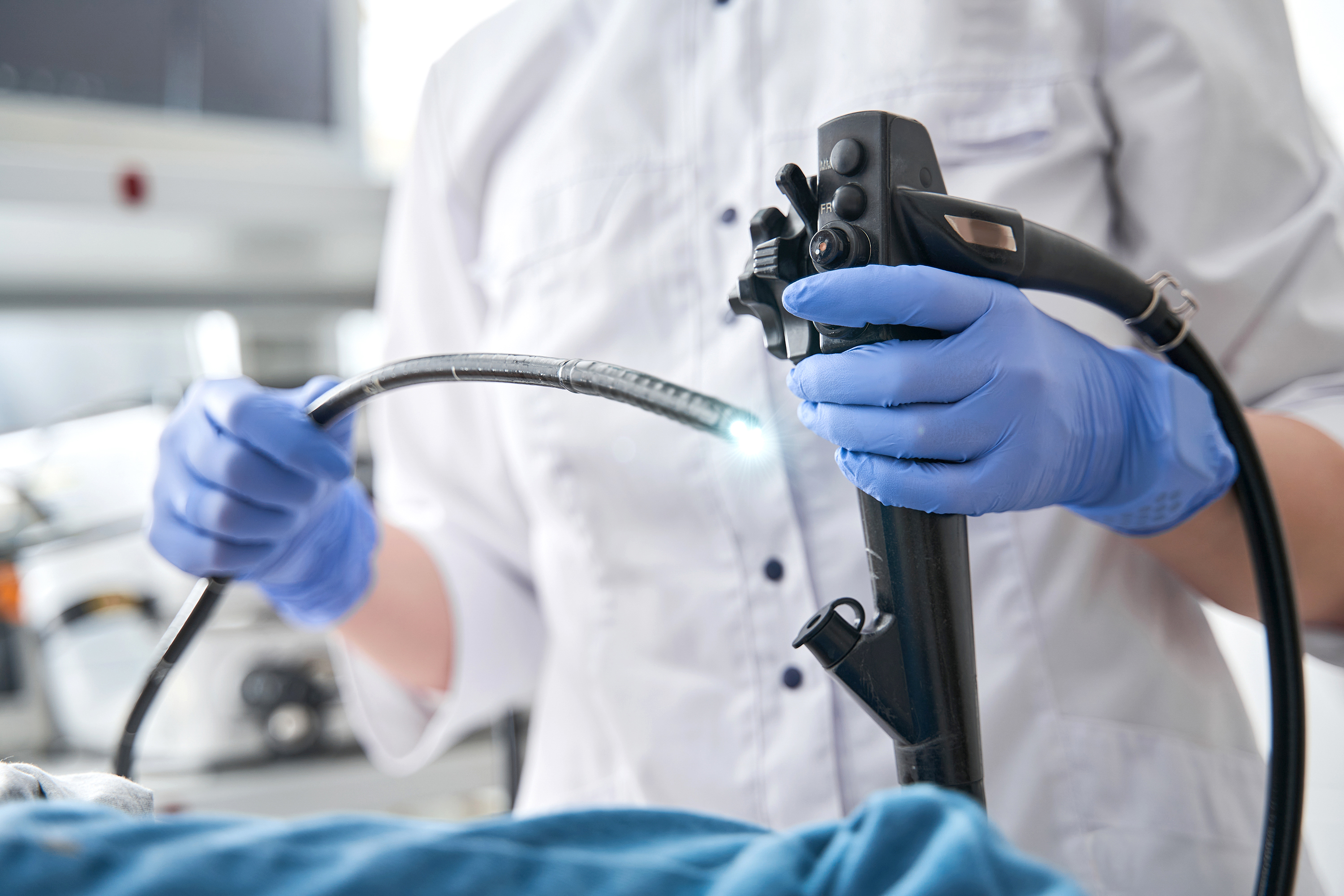

Geleceğin en az invaziv tıbbi cihazlarını geliştiren OEM'ler için iç kablo montajı, kritik bir ön sahadır. Ultra ince koaks kablolar, gelişmiş endoskoplar için gerekli olan yüksek yoğunluklu sinyal iletimini sağlarken, IVUS , ve Buz tıbbi ortamdaki verimlilikleri iki tartışmasız gereksinime bağlıdır: biyouyumlanabilirlik ve sterilizasyon koruması. Laboratuvarda ideal sinyal kararlılığı sağlayan bir kablo, ancak otoklavda çalışmazsa ya da hatta hastaya zarar verirse, hiçbir işe yaramaz. Tıbbi sınıf ultra ince koaks, bu çift gereksinimi karşılamak üzere özel olarak tasarlanmıştır; burada ürün bilimsel araştırması, elektriksel tasarım kadar önemlidir.

Temel: Doğrudan ve Dolaylı Hasta Teması İçin Malzeme Seçimi

Biyouyumluluk kesinlikle tek bir malzeme özelliği değil, ürün güvenliğinin sistematik bir şekilde değerlendirilmesidir. Tıbbi kablolar temas türlerine göre sınıflandırılır: endoskop kablosu veya tıbbi cerrahi bıçak kablosunun parçaları gibi bazıları dolaylı olarak hasta hücreleri veya sıvılarına maruz kalabilirken, belirli ağız içi sensör kabloları veya uçlar gibi diğerleri doğrudan temasa sahip olabilir. Tıbbi sınıf montajlar yalnızca floropolimerler (FEP, PTFE), poliüretanlar ve silikonlar gibi koruyucu kaplama ve dış kılıf malzemeleri olarak biyouyumluluğu kanıtlanmış polimerleri ve metalleri kullanır. Bu malzemeler, sızabilecek ftalatlar veya ağır metal stabilizatörleri içermeyecek şekilde geliştirilmiştir. OEM'ler için bu, her bileşenin ISO 10993 ve USP Sınıf VI gereksinimlerini karşıladığından emin olmak üzere akredite edilmiş, izlenebilir ürün tedarik zincirlerinde derin uzmanlığa sahip bir kablo ortağı seçmek anlamına gelir.

Tıbbi Ultra İnce Koaks Kablo İçin Sterilizasyon Yöntemleri ve Gereksinimleri

Döngüye Dayanmak: Tekrarlanan Sterilizasyona Direnç

Tıbbi cihazlar enfeksiyonu önlemek için kapsamlı sterilizasyon tekniklerine tabi tutulur. Her teknik, ayrı bir ürün zorluğu sağlar:

Otoklav (Buhar Sterilizasyonu) : 121°C ile 134°C arasında yüksek basınçlı doymuş buhar uygulanması, en yaygın ancak en agresif sterilizasyon yöntemlerinden biridir. Bu yöntem, hidrolizi kolayca aktive ederek sıradan plastiklerde kılıf çatlamasına, korumanın gevrekleşmesine ve nihai elektrik arızasına neden olabilir. Tıbbi sınıf kablolar, çok sayıda döngü sonrasında bile esnekliğini ve dielektrik özelliklerini koruyan özel, hidrolize dirençli polimerler kullanır.

Kimyasal Sterilizasyon (EtO, Hidrojen Peroksit Plazma) bu teknikler ürünlere farklı şekillerde saldırır. Etilen Oksit (EtO), belirli yapıştırıcıları ve polimerleri kolayca nüfuz edebilir ve bozabilirken, plazma yüzey oksidasyonuna neden olabilir. Kablo üretimi, uygun malzemeleri kullanmalı ve kimyasalları kapalı alanlarda hapseden ceplerin oluşmasını önlemelidir; çünkü bu durum ileride gaz çıkmasına ve hastalara veya cihazlara zarar vermesine neden olabilir.

Geri dönüştürülebilir bir ultrason probu veya robotik kablo demeti için kullanılan kablo, sterilizasyon döngülerinin tanımlanmış bir ömrü için başından itibaren tasarlanmalıdır; bu gereklilik ise tüketici AR/VR kablolarında veya drone demetlerinde eksiktir.

Çevresel Streste Performansı Koruma

Tıbbi sınıf bir kablonun gerçek testi, sterilizasyon ve tıbbi kullanımın getirdiği entegre stres koşullarında elektriksel kararlılığı koruyabilme yeteneğidir. Tekrarlayan termal çevrimler, koruyucu tabakaların soyulmasına, dielektrik sabitlerinin değişmesine ve konektörlerde lehim birleşimlerinin zayıflamasına neden olabilir. Bu durum şunlara yol açabilir:

Empedans Sürüklenmesi : 4K endoskopi sistemlerinde görüntü netliğinin azalması ile birlikte tetikleme sinyali temsillerini de etkilemesi.

Artan Sinyal Zayıflaması : EEG üst kablolardan veya ICE kateterlerinden gelen göstergelerin duyarlılık seviyesini düşürmek.

Kalkanın Bozulması : Hassas ortamlarda elektromanyetik girişim (EMI) riskini artırma.

Bu nedenle, testler başlangıçtaki elektriksel özelliklerin ötesine geçmeli ve sterilizasyon sonrası performans doğrulamasını içermelidir. Tıbbi bir cihazdaki ultra ince koaksiyel kablo, kullanım ömrü boyunca sabit ve öngörülebilir bir bileşen olmalıdır.

Güvenlik ve Güvenilirlik için Sistem Düzeyinde Tasarım

Biyouyumluluk ve sterilizasyona dayanıklılık, kabloyu aşarak tüm yapılandırmaya uzanır. Bu şunları içerir:

Sızdırmaz Konnektörler ve Kaplama Kalıpları : RF ablasyon kabloları veya endoskop bağlantıları için kritik bir hata faktörü olan sıvı girişi engellemek amacıyla eklem yerleri tıbbi sınıf yapıştırıcılar ve kaplama kalıplar kullanılarak hermetik olarak kapatılmalıdır.

Gerilim Rahatlatma Tasarımı : Eğilme faktörleri, tekrarlanan ısıl ve kimyasal etkilere maruz kalındıktan sonra kolayca meydana gelebilecek sertleşmeyi veya hatta kırılmayı karşılayacak şekilde tasarlanmalıdır ve iç kısımdaki mükemmel iletkenlerin korunmasını sağlamalıdır.

Tam izlenebilirlik ve dokümantasyon : Üreticiler, düzenleyici başvurular (FDA, MDR) için gerekli evrakları (Malzeme Bildirimleri, Uygunluk Sertifikaları, test raporları) tamamlamalıdır. Bu izlenebilirlik, kurulumda kullanılan her ürün için sorumluluğun garantilenmesini sağlar.

OEM'ler için kablo, tüm bilgileri yanı sıra tehlikeleri de taşıyan önemli bir alt sistemdir. Hotten Electronic Wire Technology'de ekibimiz, tıbbi sınıf ultra ince koaksiyel montajlarımızı bu kapsamlı sorumluluğu göz önünde bulundurarak tasarlar. Onaylı biyouyumlu ürünlerin seçilmesinden her tasarımın sterilizasyon prosedürlerine karşı değerlendirilmesine kadar, ekibimiz tıbbi, diş hekimliği ve cerrahi uygulamaların katı gereksinimlerini karşılayan kablolar geliştirir. Uzmanlığımız, yenilikçi cihazınızın yalnızca performansını artırmakla kalmamasını, aynı zamanda güvenlik, güvenilirlik ve düzenleyici uyum gibi temel standartları da karşılamasını garanti eder.

SSS

Soru 1: Ultra ince koaksiyel kabloları tıbbi cihazlar için uygun kılan nedir?

Y: Tıbbi sınıf ultra ince koaksiyel kablolar, yüksek yoğunluklu sinyal iletimi, kompakt boyut, esneklik, biyouyumlu malzemeler ve sterilizasyona dayanıklılık özelliklerini bir araya getirerek gelişmiş tıbbi cihazların gereksinimlerini karşılar.

Soru 2: Tıbbi kablo montajları için biyouyumluluk neden önemlidir?

Y: Biyouyumluluk, tıbbi cihazlarda kullanılan kablo malzemelerinin hastalarla veya vücut ortamlarıyla temas ettiğinde kabul edilemez biyolojik riskler oluşturmamasını sağlar. Malzeme seçimi genellikle ISO 10993 gibi standartlara göre değerlendirilir.

S3: Ultra ince koaksiyel kablolar, tekrarlayan sterilizasyon döngülerine dayanabilir mi?

Y: Evet. Tıbbi sınıf ultra ince koaksiyel kablolar, uygun yalıtım, kaplama ve sızdırmazlık malzemeleri seçilerek otoklav, EtO ve diğer geçerli sterilizasyon yöntemleri için tekrarlayan sterilizasyon süreçlerine yönelik tasarlanabilir.

S4: Tıbbi ultra ince koaksiyel kabloların üretiminde yaygın olarak hangi malzemeler kullanılır?

Y: Yaygın malzemeler arasında tıbbi sınıf silikon, TPU ve PTFE veya FEP gibi floropolimerler yer alır; bunlar esneklik, kimyasal direnç ve kararlı elektriksel performans sağlar.

S5: Sterilizasyon kablonun performansını nasıl etkiler?

Y: Tekrarlayan sterilizasyon, yalıtımı, ekranlamayı, konektörleri ve mekanik yapıyı etkileyebilir. Uygun malzeme seçimi ve doğrulama işlemi, cihazın kullanım ömrü boyunca empedans kararlılığını, sinyal bütünlüğünü ve mekanik güvenilirliği korumaya yardımcı olur.

S6: Tıbbi ultra ince koaksiyel kablo montajları, OEM cihazlar için özelleştirilebilir mi?

Y: Evet. OEM tıbbi kablo montajları, kablo çapı, koruma yapısı, konektör tasarımı, sterilizasyon yöntemi, esneklik ve uygulama ortamı dahil olmak üzere gereksinimlere göre özelleştirilebilir.
