ผู้ผลิตจากจีน เคเบิลควบคุมความละเอียดสูงสำหรับการแพทย์ แบบ 12 แกน ใช้กับที่จับหน้าจอความละเอียดสูงสำหรับอุปกรณ์การแพทย์

ภาพรวมสินค้า

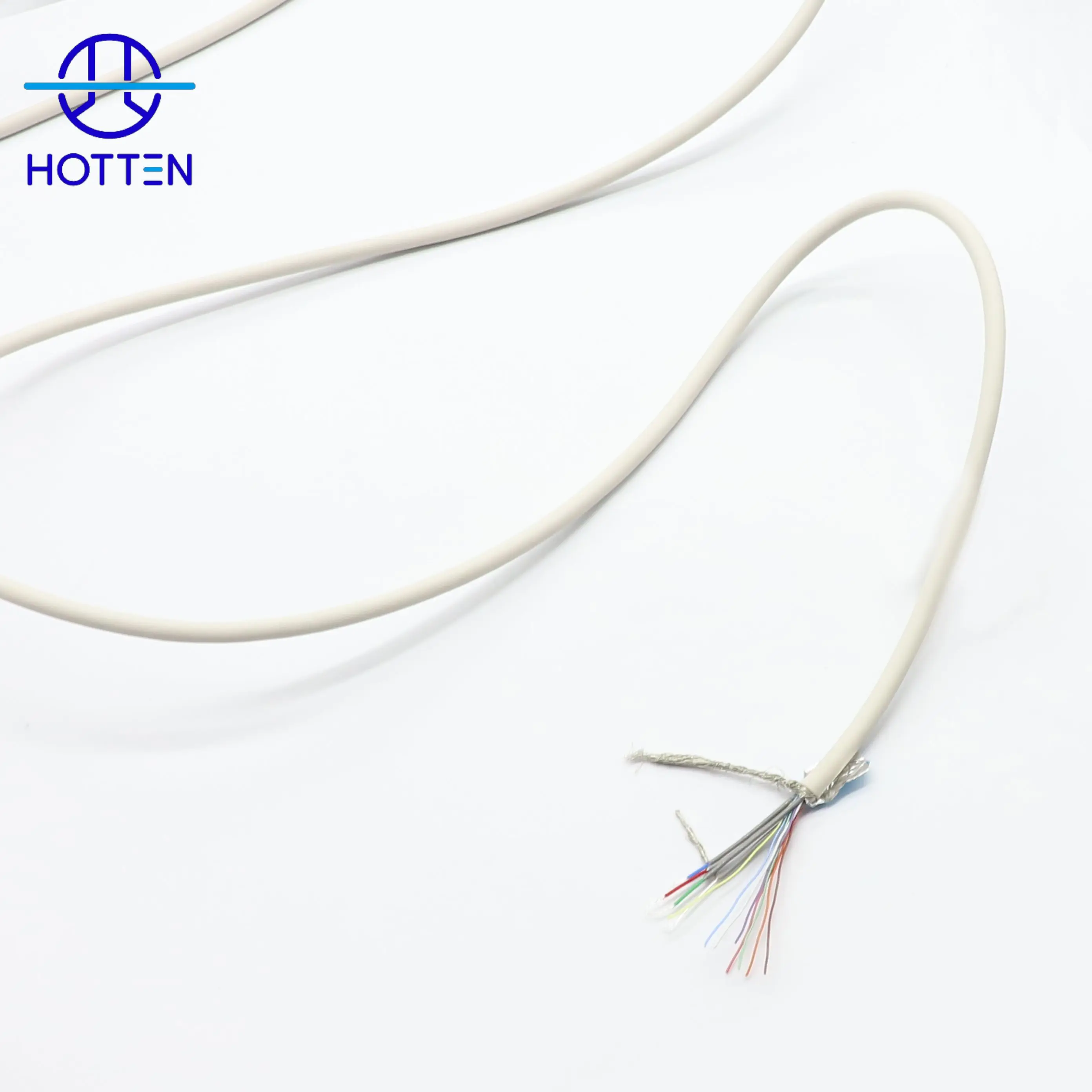

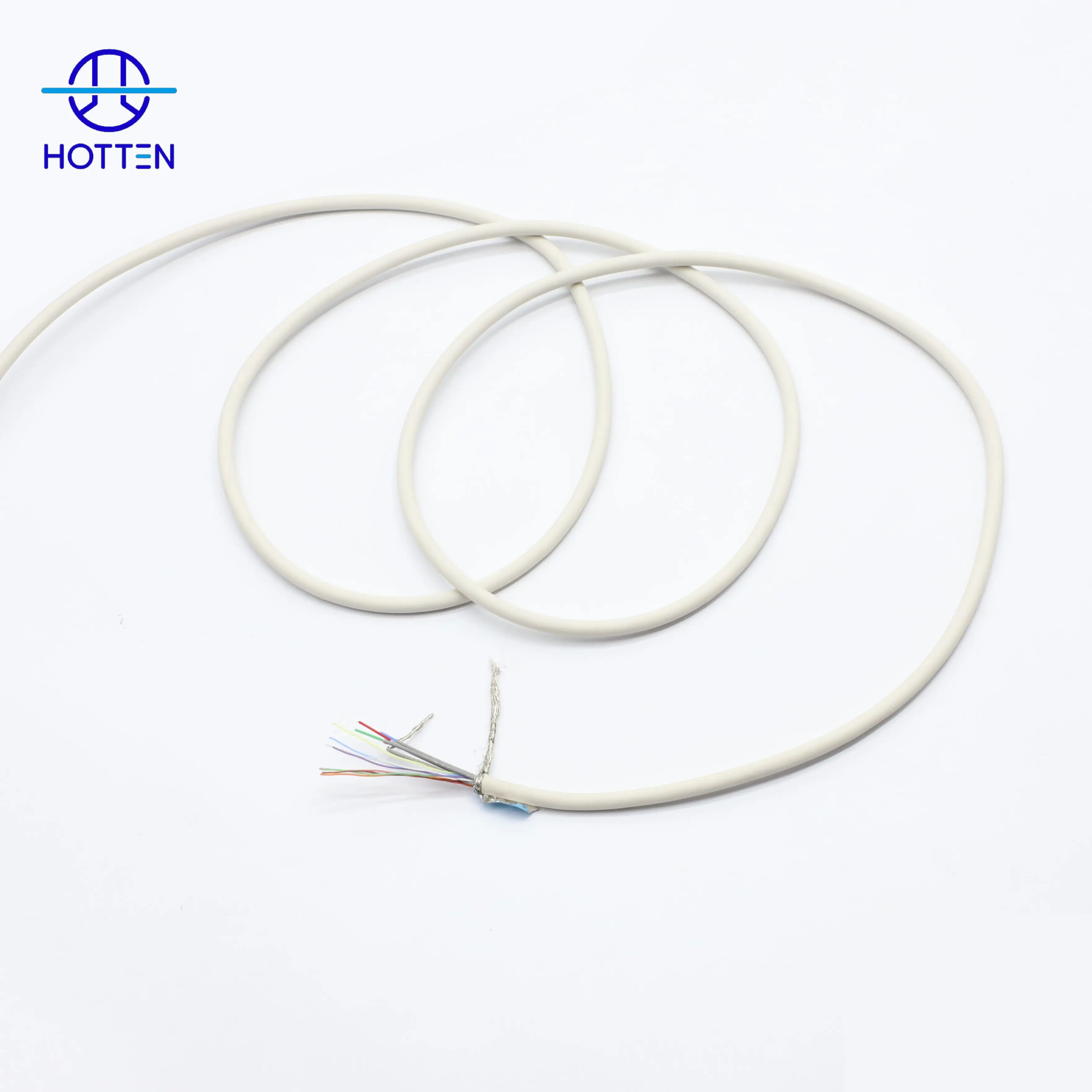

สายเคเบิลจับแบบความละเอียดสูง 12 แกนสำหรับการใช้งานทางการแพทย์ของ HOTTEN ออกแบบมาเพื่อการเชื่อมต่อระหว่างระบบกล้องส่องภายในทางการแพทย์ที่เข้ากันได้ และอุปกรณ์ทางการแพทย์ที่ต้องการการเชื่อมต่อสัญญาณหรือการควบคุมหลายช่องทาง

สายเคเบิลนี้มีโครงสร้างแบบ 12 แกนที่สามารถปรับแต่งได้ และผลิตด้วยตัวนำทองแดงเคลือบดีบุกพร้อมฉนวน FEP ตามแบบการออกแบบสายเคเบิลที่ระบุไว้ ขนาดของตัวนำ โครงสร้างการป้องกันสัญญาณ วัสดุปลอกภายนอก และมิติของสายเคเบิล สามารถเลือกได้ตามแบบแปลนของลูกค้า ตัวอย่างอ้างอิง และข้อกำหนดด้านอินเทอร์เฟซของอุปกรณ์

สำหรับการใช้งานกล้องส่องตรวจความละเอียดสูง (HD endoscope) โครงสร้างของสายเคเบิลต้องสอดคล้องกับสถาปัตยกรรมสัญญาณที่แท้จริง ข้อกำหนดด้านไฟฟ้า และเงื่อนไขการจัดวางเชิงกล โดยฮ็อทเทน (HOTTEN) ให้บริการพัฒนาสายเคเบิลแบบปรับแต่งเฉพาะ เพื่อช่วยผู้ผลิตอุปกรณ์ทางการแพทย์ระบุการจัดเรียงตัวนำและโครงสร้างสายเคเบิลที่จำเป็น

คุณสมบัติหลัก

การจัดวางสายเคเบิลแบบ 12 แกน

การจัดวางแบบ 12 แกนสามารถบรรจุตัวนำหลายเส้นไว้ในสายเคเบิลเส้นเดียว ซึ่งการระบุแกน การจัดสรรตัวนำ และรูปแบบการเดินสายสามารถปรับแต่งได้ตามการออกแบบอุปกรณ์

ตัวนำทองแดงชุบดีบุก

มีตัวนำทองแดงเคลือบดีบุกให้เลือกใช้สำหรับการจัดวางที่อ้างอิงนี้ ส่วนขนาดเส้นลวด (gauge) การถักเกลียว (stranding) และข้อกำหนดด้านไฟฟ้าอื่น ๆ ควรระบุไว้ตามแบบแปลนที่ได้รับการอนุมัติแล้ว

ฉนวนกันความร้อนแบบเฟป

มีฉนวน FEP ให้เลือกใช้สำหรับการออกแบบสายเคเบิล ทั้งนี้ วัสดุฉนวนทางเลือกอื่นอาจประเมินเพิ่มเติมได้ ขึ้นอยู่กับข้อกำหนดด้านไฟฟ้า เชิงกล และสิ่งแวดล้อมของงานประยุกต์ที่เลือก

โครงสร้างสายเคเบิลที่ยืดหยุ่น

การสร้างสายเคเบิล การจัดเรียงตัวนำ และการเลือกปลอกสามารถปรับแต่งให้สอดคล้องกับข้อกำหนดในการเดินสายของด้ามจับกล้องส่องตรวจและอุปกรณ์ที่เกี่ยวข้องได้ รัศมีความโค้งที่ต้องการและอายุการใช้งานภายใต้การงอซ้ำควรได้รับการยืนยันสำหรับการใช้งานเฉพาะนั้น

การป้องกันการรบกวนและการเลือกปลอกภายนอกแบบปรับแต่งได้

ตัวเลือกการป้องกันการรบกวนอาจรวมถึงทองแดงชุบดีบุก ทองแดงชุบทองคำ โครงสร้าง CU/PET หรือ AL/PET ตามการออกแบบที่ได้รับการอนุมัติแล้ว ปลอกวัสดุประเภท PVC TPU TPE ซิลิโคน PFA และ FEP ก็สามารถประเมินเพิ่มเติมได้ตามความต้องการที่แตกต่างกัน

ผู้ผลิตตามข้อกำหนดของผู้ผลิตรถยนต์ (OEM) สายเคเบิลทางการแพทย์ การพัฒนา

HOTTEN รองรับการปรับแต่งสายเคเบิลตามแบบแปลนของลูกค้า ตัวอย่างอ้างอิง และข้อกำหนดทางเทคนิค ขนาดของสายเคเบิล การจัดวางตัวนำ การป้องกันการรบกวน ความยาว และการต่อหัวต่อสามารถระบุได้ตามขอบเขตของโครงการ

ข้อมูลจำเพาะทางเทคนิค

วัสดุและตัวเลือกการป้องกันรบกวนเป็นทางเลือกในการกำหนดค่า ไม่จำเป็นต้องรวมไว้ด้วยกันในทุกสายเคเบิล ข้อกำหนดสุดท้ายควรยืนยันกับแบบวาดที่ได้รับการอนุมัติหรือตัวอย่างอ้างอิง

การใช้งานทั่วไป

สายเคเบิลจับสำหรับระบบการถ่ายภาพความละเอียดสูงทางการแพทย์แบบ 12 แกน สามารถพิจารณาใช้กับ:

• ระบบกล้องส่องตรวจภายในทางการแพทย์

• อุปกรณ์ถ่ายภาพส่องตรวจภายในความละเอียดสูง

• การเชื่อมต่อระหว่างด้ามจับกับกล้องส่องตรวจภายใน

• การเชื่อมต่อสัญญาณและการควบคุมสำหรับอุปกรณ์ทางการแพทย์

• อุปกรณ์ถ่ายภาพทางการแพทย์ที่ออกแบบเฉพาะ

• อุปกรณ์ส่องกล้องอุตสาหกรรมและการทดสอบ ตามที่เกี่ยวข้อง

ความเหมาะสมสุดท้ายขึ้นอยู่กับอินเทอร์เฟซของอุปกรณ์ ประเภทสัญญาณ ข้อกำหนดด้านไฟฟ้า และเงื่อนไขเชิงกล

พิจารณาด้านวิศวกรรมและการจัดซื้อ

เมื่อกำหนดสายเคเบิลแบบ HD ที่มีแกนนำ 12 แกน วิศวกรควรประเมินการจัดสรรแกนนำ ข้อกำหนดด้านสัญญาณ ความยืดหยุ่นของสายเคเบิล และการบูรณาการเข้ากับอุปกรณ์ร่วมกัน

1. การจัดสรรแกนนำและการเดินสาย

จัดทำแผนผังการเดินสายที่ระบุวัตถุประสงค์ของแต่ละแกนนำ รวมถึงการเชื่อมต่อสัญญาณ การควบคุม หรือแหล่งจ่ายพลังงาน ตามที่เกี่ยวข้อง ควรยืนยันการจัดสรรขาของตัวเชื่อมต่อก่อนการอนุมัติตัวอย่าง

2. ข้อกำหนดด้านสัญญาณ HD

ระบุประเภทสัญญาณจริงและข้อกำหนดด้านอินเทอร์เฟซอย่างชัดเจน หากสายเคเบิลส่งสัญญาณความเร็วสูงหรือสัญญาณแบบดิฟเฟอเรนเชียล ให้ระบุค่าอิมพีแดนซ์ที่ใช้ได้ ระบบป้องกันสัญญาณ การต่อกราวด์ และเกณฑ์การยอมรับด้านไฟฟ้าอย่างละเอียด คำว่า “HD” เพียงอย่างเดียวไม่สามารถกำหนดอัตราการส่งข้อมูลหรืออินเทอร์เฟซวิดีโอเฉพาะได้

3. ความยืดหยุ่นและการจัดวางสายเคเบิล

กำหนดเส้นผ่านศูนย์กลางของสายไฟที่ต้องการ รัศมีการโค้งงอ เงื่อนไขการดัดซ้ำ และพื้นที่ว่างสำหรับจัดวางสายภายในด้ามจับหรือตู้อุปกรณ์ หากคาดว่าจะมีการดัดซ้ำบ่อย ให้ระบุข้อกำหนดการทดสอบความทนทานต่อการดัด (flex-life test) และเกณฑ์การยอมรับ

4. ฉนวนหุ้มและระบบป้องกันสัญญาณรบกวน

ยืนยันวัสดุฉนวนหุ้มและโครงสร้างระบบป้องกันสัญญาณรบกวนที่เลือกไว้ให้สอดคล้องกับการออกแบบทางไฟฟ้า รูปแบบการจัดวางที่แตกต่างกันอาจมีคุณลักษณะด้านขนาด ความจุไฟฟ้า (capacitance) และประสิทธิภาพการป้องกันสัญญาณรบกวนที่ไม่เหมือนกัน

5. ข้อกำหนดเกี่ยวกับขั้วต่อและการเชื่อมต่อปลายสาย

ระบุรหัสชิ้นส่วนของขั้วต่อ แบบร่างแสดงการติดตั้ง แผนผังการจัดเรียงขา (pin assignment) และรายละเอียดการเชื่อมต่อปลายสาย หากต้องการชุดสายประกอบสำเร็จรูป ทั้งขั้วต่อและรูปแบบการจัดวางสายต้องสอดคล้องกับอุปกรณ์เป้าหมาย

6. การอนุมัติตัวอย่างและการควบคุมคุณภาพ

ก่อนเริ่มการผลิต ให้ยืนยันแบบร่างที่ได้รับการอนุมัติ ตัวอย่างสายไฟ ความคลาดเคลื่อนที่ยอมรับได้ด้านขนาด ข้อกำหนดการต่อเนื่องของวงจร และการทดสอบทางไฟฟ้าที่เกี่ยวข้อง รวมทั้งระบุข้อกำหนดพิเศษใด ๆ ที่เกี่ยวข้องกับวัสดุ การทำความสะอาด หรือข้อบังคับด้านกฎระเบียบสำหรับการใช้งานที่ตั้งใจไว้

การผลิตสายเคเบิลแบบกำหนดเองสำหรับด้ามจับความละเอียดสูงในอุปกรณ์ทางการแพทย์

โฮทเทนให้การสนับสนุนการพัฒนาสายเคเบิลแบบกำหนดเองสำหรับผู้ผลิตอุปกรณ์ทางการแพทย์ โดยอิงจากแบบแปลน ตัวอย่างอ้างอิง และข้อกำหนดเชิงเทคนิค

เพื่อการทบทวนด้านวิศวกรรมและการเสนอราคา โปรดจัดเตรียม:

• จำนวนแกนนำที่ต้องการและขนาดของตัวนำ

• แบบแปลนสายเคเบิลหรือตัวอย่างอ้างอิง

• ประเภทของสัญญาณและแผนผังการเดินสาย

• โครงสร้างฉนวนหุ้มและระบบป้องกันสัญญาณรบกวนที่ต้องการ

• วัสดุปลอกหุ้มภายนอกและขนาดของสายเคเบิล

• ความยาวของสายเคเบิลและข้อกำหนดด้านการโค้งงอ

• รหัสชิ้นส่วนของคอนเนกเตอร์และรายละเอียดการต่อปลาย (termination) ถ้ามีความจำเป็น

• เกณฑ์การทดสอบทางไฟฟ้าและข้อกำหนดด้านคุณภาพ

• ปริมาณการสั่งซื้อโดยประมาณและความต้องการสำหรับต้นแบบ

โฮทเทนสามารถตรวจสอบโครงสร้างสายเคเบิลและข้อกำหนดในการผลิตที่ระบุไว้ เพื่อสนับสนุนโครงการสายเคเบิลแบบกำหนดเองสำหรับด้ามจับความละเอียดสูงในอุปกรณ์ทางการแพทย์

ขอใบเสนอราคาสายเคเบิลทางการแพทย์แบบกำหนดเอง

ส่งแบบแปลน ตัวอย่างอ้างอิง หรือข้อกำหนดเชิงเทคนิคของท่านมา เพื่อหารือเกี่ยวกับการผลิตสายเคเบิลด้ามจับความละเอียดสูงแบบ 12 แกนที่ออกแบบเฉพาะสำหรับการใช้งานอุปกรณ์ทางการแพทย์ของท่าน
