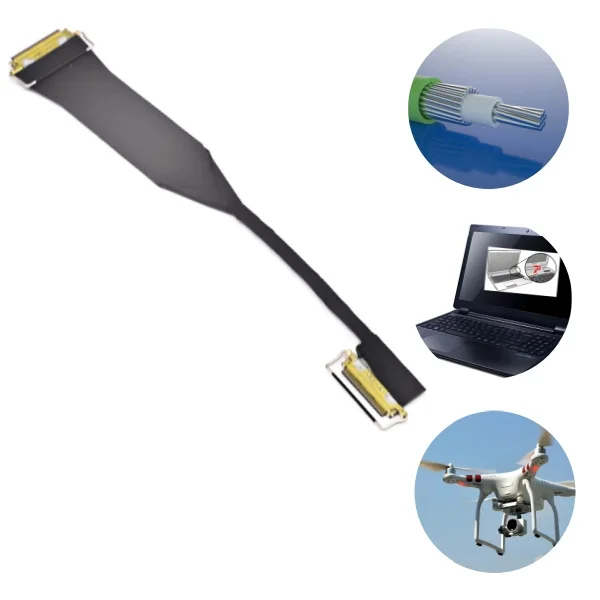

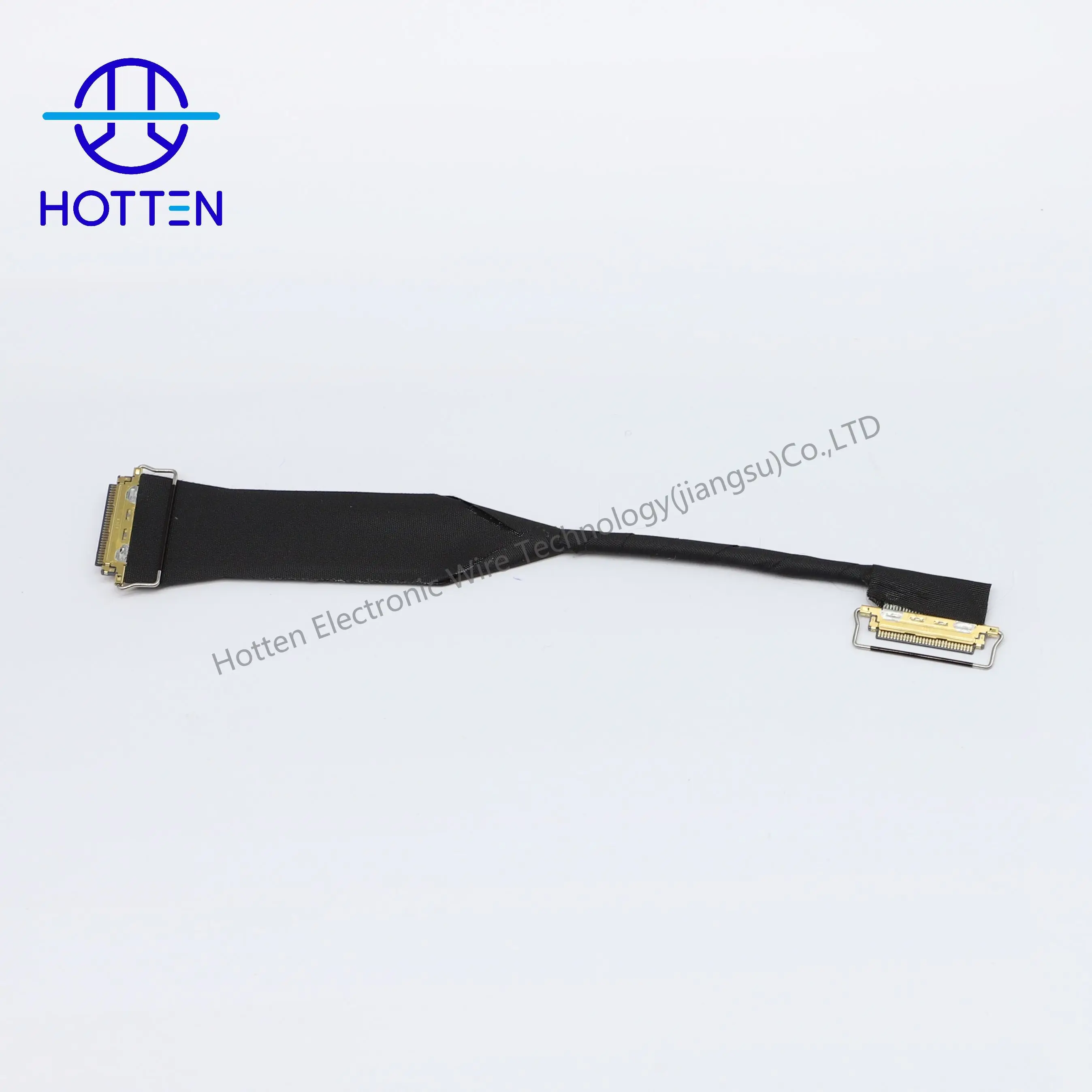

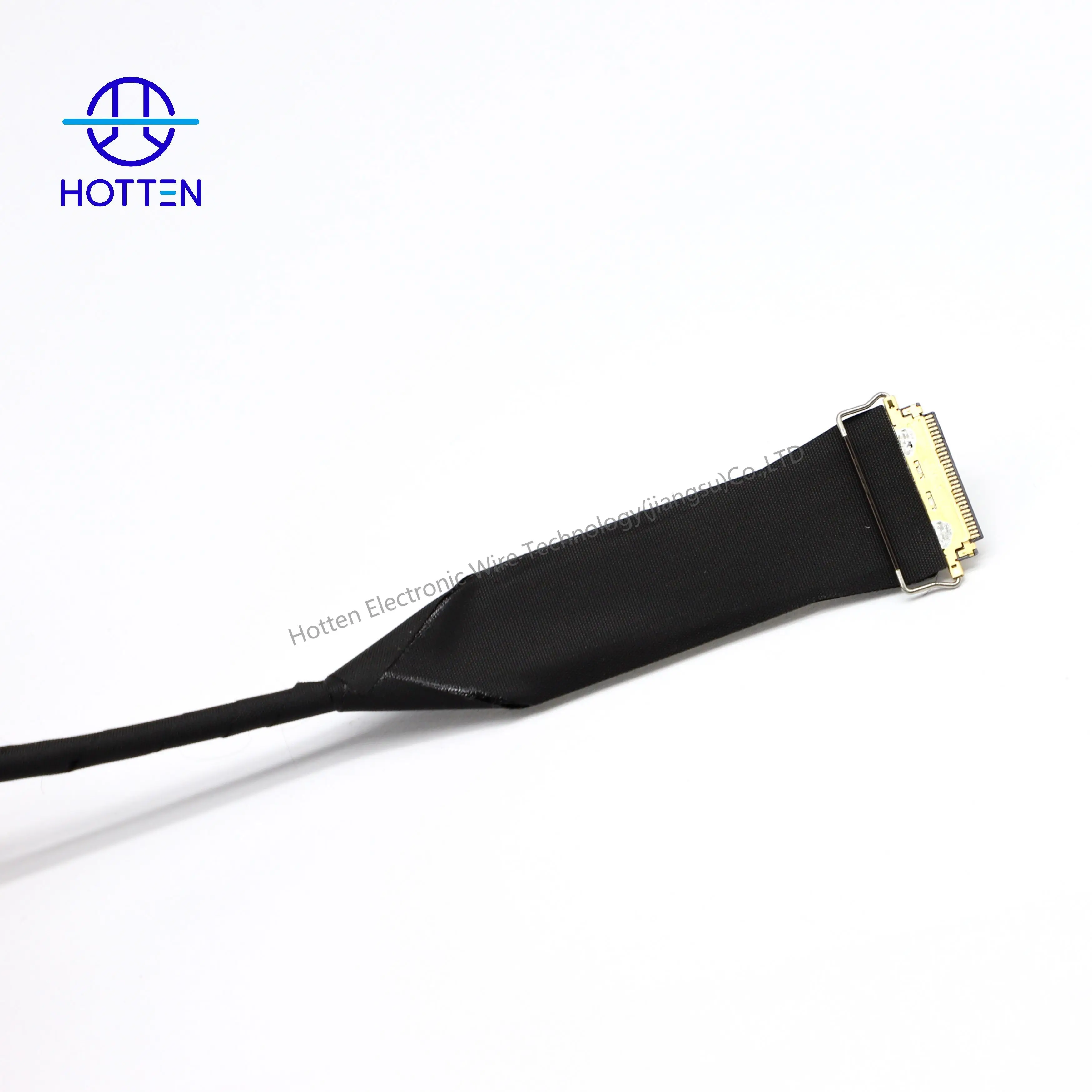

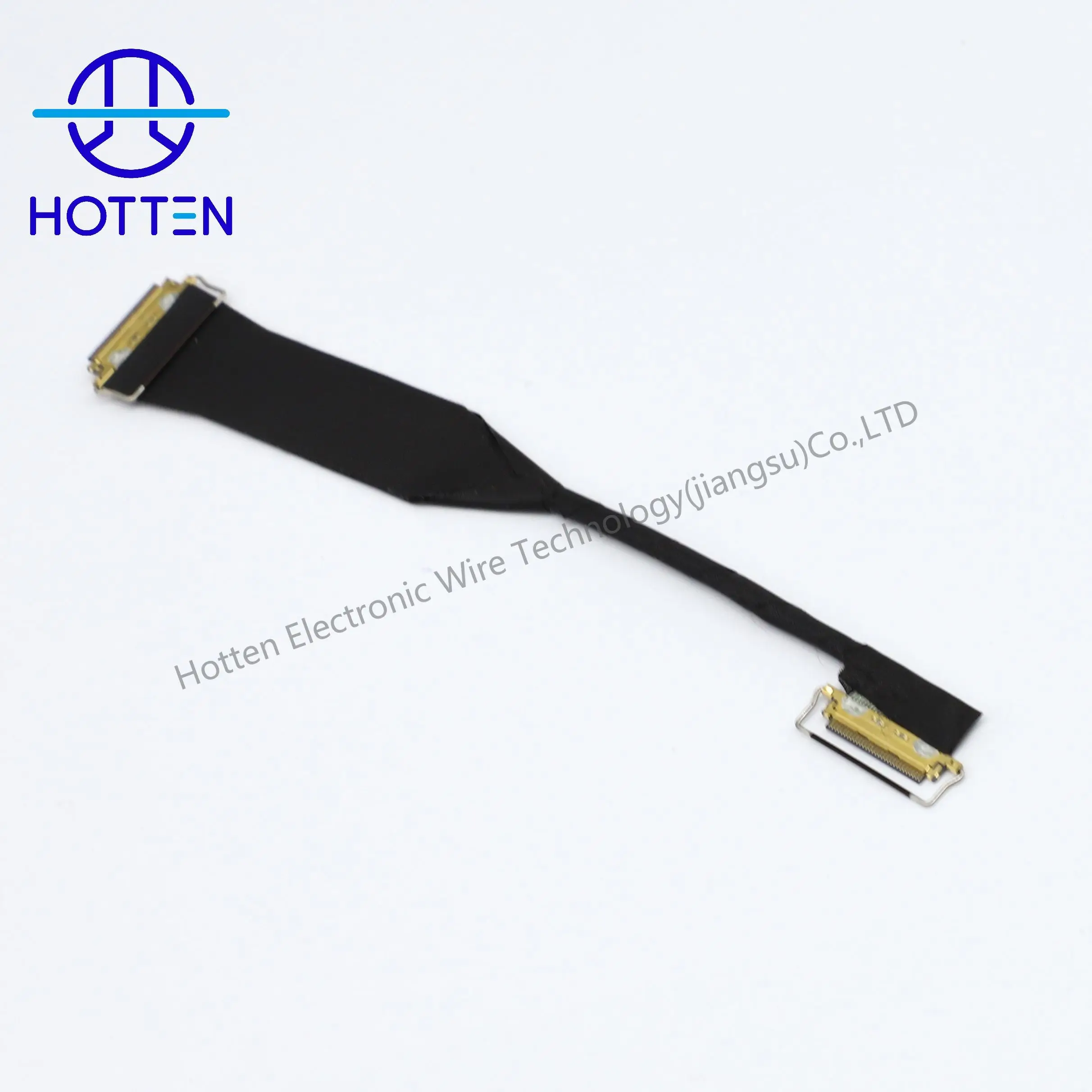

20454 30P 40AWG Koaxial Kabelhölje Mikro Koaxial Kabelmontage för LVDS-skärmpanel

◆ 20454 30P 40AWG LVDS Mikrokaxiell kabel Harnesk

Höghastighetslösning för display-signaler för LCD-panelapplikationer

HOTTEN 20454 30P 40AWG LVDS-kabelsats är utformad för LCD-displaysystem som kräver höghastighetssignalöverföring, kompakt konstruktion och pålitlig elektrisk prestanda .

Genom användning av mikrokoaxialkabelteknik ger denna kabelsats utmärkt skärmytning och stabil signalkommunikation för displaypanelapplikationer.

Den är lämplig för applikationer där utrymmesbegränsning och signalintegritet är avgörande.

---

◆ Viktiga fördelar

✓ 40 AWG mikrokoaxialkabelkonstruktion för kompakta elektroniska enheter

✓ 30P-kontaktuppsättning för anslutning av visningspanel

✓ Utmärkt skyddsfunktion för att minska signalstörningar

✓ Hög hastighet för signalöverföring

✓ Liten diameter och flexibel kabelföring

✓ Stöd för anpassad kabelmontering

---

◆ Produktfunktioner

Pålitlig signalöverföring för visningssystem

Modern visningsutrustning kräver kablar med stabil högfrekvent signalöverföringsprestanda.

HOTTEN:s mikrokoaxiala kabelharnesser är utvecklade med optimering av:

● Ledarkonstruktion

● Isoleringsmaterial

● Skärmskikt

● Kabelförda

Fördelarna inkluderar:

✓ Minskad signalstörning

✓ Stabil elektrisk prestanda

✓ Tillförlitlig bildöverföring

✓ Kompakt inre design

---

◆ Kompakt mikrokoaxial struktur

Jämfört med traditionella kabellösningar ger mikrokoaxialkablar:

● Mindre kabeldiameter

● Bättre flexibilitet

● Förbättrad elektromagnetisk skärmning

● Högre signaltäthet

Detta gör dem lämpliga för elektronisk utrustning med begränsat utrymme.

---

◆ Användningsområden

Denna 20454 30P 40AWG mikrokoaxialkabelsats är lämplig för:

● LCD-displaypaneler

● Bärbara datorer

● Industriella display

● Konsumentelektronik

● Inbäddade displaysystem

● Utrustning för höghastighets signalöverföring

---

◆ Anpassad Kabelmontering LÖSNINGAR

HOTTEN tillhandahåller anpassade mikrokoaxialkabelmonteringslösningar enligt kundens krav.

Anpassningsalternativ inkluderar:

✓ Anslutningstyp

✓ Stiftkonfiguration

✓ Kabellängd

✓ AWG-specifikation

✓ Skärmskivstruktur

✓ Kapslingsmaterial

Tillgängliga material inkluderar:

● PTFE

● FEP

● PFA

● Silikon

● TPU

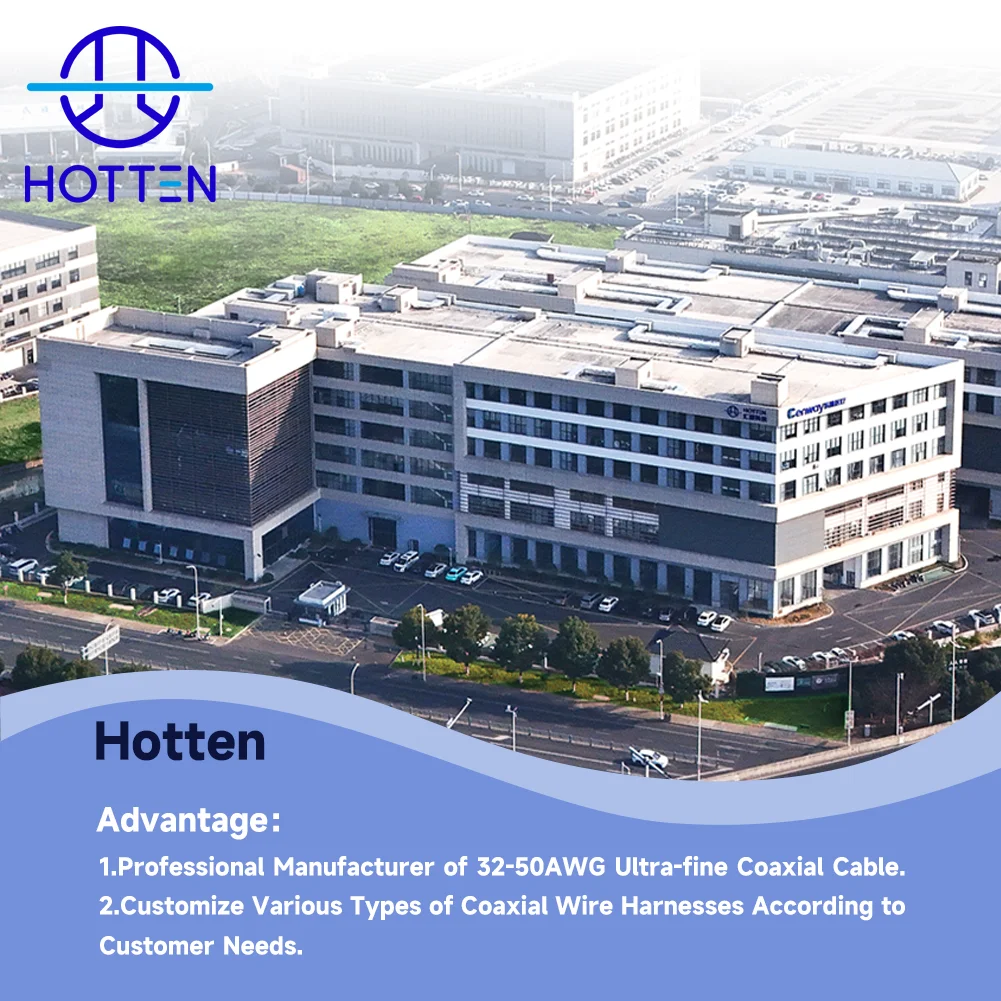

Företagsprofil

Tillverkningsprocess

Våra Fördelar

Teknisk utveckling och inköpsöverväganden

Vad ingenjörer bör överväga vid val av 30P 40AWG mikrokoaxial LVDS-kabel

En mikrokoaxial LVDS-kabelsats används för höghastighetsdifferentiell signalöverföring mellan kompakta elektroniska moduler, till exempel displaypaneler, kameror och moderkort.

Detta 20454 30P 40AWG-konfiguration kombinerar en högdensitetsanordning med 30 kontakter och en finmåttad mikrokoaxial konstruktion. För OEM-applikationer bör ingenjörer utvärdera kontaktkompatibilitet, kontaktpinns tilldelning, signalintegritet, skärmning, kabellängd och -dimensioner, flexibilitet samt mekanisk routning som en komplett kabellösning.

PRODUKTKONFIGURATION

Kombinationen av 20454 + 30P + 40AWG + LVDS bör förbli tydligt synlig eftersom den skiljer denna konfiguration från andra 20454-displaykabelsatsar.

Viktiga tekniska krav

20454 / 30P-konfigurationsöverväganden

Marknaden 20454-modell + 30P-konfiguration är en nyckelproduktentitet.

Innan produktion bör kunderna bekräfta:

• Exakt 20454-kontaktorkonfiguration

• Antal kontakter

• Kontaktpitch

• Motsvarande kontaktdon

• Stifttilldelning

• Kontaktornas orientering

• Avslutningsmetod

• Signalallokering

• Jord- / returkontakter

Ett kontaktordelnr och en kontaktdiagram bör anges i stället för att endast ange ”30P”, eftersom olika 30-poliga kontakter inte nödvändigtvis är mekaniskt utbytbara.

överväganden kring 40AWG-ledare

Marknaden 40AWG ledaren ger ett litet tvärsnitt som alternativ för kompakta mikrokoaxialkabelsammansättningar.

Kunder bör definiera:

• Ledningsmaterial

• AWG

• Platering

• Stränning

• Isolering

• Elektriska krav

• Krav på flexibilitet

Den slutliga ledarkonstruktionen bör utvärderas tillsammans med mikrokoaxialgeometrin och kabeldiametern.

LVDS-signalintegritetsöverväganden

För LVDS-applikationer bör kabeln utvärderas som en del av den fullständiga differentiella signalvägen.

Viktiga konstruktionsparametrar kan inkludera:

• Differentiell paranordning

• Kännetecknande impedans

• Ledargeometri

• Dielektrisk struktur

• Skärmning

• Kabel längd

• Kontaktanslutning

• Stifttilldelning

• PCB-gränssnitt

• Intern routning

Om kundens LVDS-system har etablerade krav på impedans eller signalintegritet bör denna information inkluderas i kabelritningen eller RFQ:n.

Mikrokoaxial struktur

Mikrokoaxialkonstruktionen är särskilt relevant för kompakta LVDS-applikationer.

Ingenjörer bör ange:

• Antal koaxiala kanaler

• Ledarstorlek

• Dielektriskt material

• Skärmskyddskonstruktion

• Skärmslut

• Jordningsmetod

• Kabel längd

• Kontaktanslutning

Den fullständiga koaxiala strukturen bör utformas kring gränssnittet till displayen snarare än att behandla kabeln och kontaktdonet som separata komponenter.

Skärmning och EMI-kontroll

För höghastighets-LVDS-överföring bör skärmning övervägas utifrån signalmiljön.

Kunder bör definiera:

• Sköldens material

• Skyddstäckning

• Skärmslut

• Jordningsstruktur

• Kontakt-sida skärmkontinuitet

• EMI-krav

För en kompakt displaykabel bör skärmning utvärderas tillsammans med impedans, kabelgeometri och kontaktdonsutformning.

Integrering av LCD-skärmpanel

En 30P-LVDS-kabel måste vara mekaniskt och elektriskt kompatibel med mål-LCD-panelen.

Ingenjörsteam bör bekräfta:

• LCD-panelmodell

• Panelanslutning

• Anslutning på värdens sida

• Kontaktornas orientering

• Pinout

• Kabelns utgående riktning

• Rutningsutrymme

• Kabel längd

• Böjningsradius

• Strain Relief

Dimensionerna på kontaktdonet och kabeln bör verifieras mot den faktiska panelen och PCB-layouten innan massproduktion.

Kabeldiameter och böjlighet

För en kompakt mikrokoaxial kabelsats med 40 AWG bör kunder ange:

• Målt yttre diameter

• Maximalt tillåtna ytterdiameter

• OD-tolerans

• Minimal biegningsradie

• Statisk/dynamisk böjning

• Rutningsutrymme

• Dimensioner för kontaktanslutningens inmatning

• Strain Relief

Den slutgiltiga kabelgeometrin bör bibehålla den krävda LVDS-elektriska prestandan samtidigt som den uppfyller de mekaniska kraven för displaymonteringen.

Överväganden för kopplingar och avslutning

För en 30P LVDS-sats är kontaktanslutning en viktig konstruktionsparameter.

Kunder bör ange:

• Tillverkare av kontaktdon

• Kontaktserier

• Delnummer

• Antal kontakter

• Pitch

• Stifttilldelning

• Kontaktornas orientering

• Mötesgränsyta

• Avslutningsmetod

• Krav på dragfrihet

För modell 20454 bör den exakta kontaktspecifikationen bekräftas innan prototypproduktionen påbörjas.

Viktiga inköpsparametrar

När en 20454 30P 40AWG mikrokoaxial LVDS-kabel köps in bör inköpsavdelningarna bekräfta:

OEM anpassning

HOTTEN stödjer anpassade mikrokoaxiala LVDS-kabelsatser enligt kundens ritningar och krav för displaysystem.

Anpassning kan inkludera:

• Pinnkonfiguration

• Anslutningsdel

• 30P-konfiguration

• 40 AWG eller alternativ ledarstorlek

• Ledningsmaterial

• Mikrokoaxial struktur

• Skärmning

• Kabeldiameter

• Kabel längd

• Kontaktornas orientering

• Stifttilldelning

• Uppsägning

• Prototypmönster

• Massproduktionskonfiguration

För OEM-projekt kan den slutgiltiga kabeln utvecklas kring kundens LCD-panel, PCB-gränssnitt och mekaniska routningskrav.

Checklista för leverantörsutvärdering

När ett leverantörsföretag för 20454 30P LVDS-kabel utvärderas bör inköpsgrupper ta hänsyn till:

① Mikrokoaxial tillverkningskapacitet
Kan leverantören konsekvent tillverka mikrokoaxiala kabelsatsar med 40 AWG?

② 30P högdensitetsmontering
Kan leverantören exakt kontrollera 30-pinskonfigurationen och ledaruppdelningen?

③ LVDS-signalkapacitet
Kan leverantören uppfylla de krävda impedans-, skärmmings- och signalintegritetskraven?

④ Kontaktdonmontering
Kan leverantören leverera exakt den 20454-kopplingskonfiguration, orientering och avslutning som krävs?

⑤ Mekanisk precision
Kan leverantören bibehålla den krävda kabelns ytterdiameter, böjlighet och routningsgeometri?

⑥ Stöd från prototyp till massproduktion
Kan leverantören stödja tekniska provexemplar och återkommande produktion?

Rekommenderad RFQ-information

För snabbare teknisk utvärdering och offert rekommenderas kunder att ange:

• Referensmodell 20454

• specifikation för 30P-anslutning

• Kontaktens artikelnummer

• Pinout

• krav på ledare 40 AWG

• Ledningsmaterial

• LVDS-gränssnittsspecifikation

• Krav på impedans

• Krav på skärmning

• Kabelritning

• Kabel

• Kabel längd

• Krav på böjbarhet / flexibilitet

• LCD-panelmodell

• Värd-PCB-anslutning

• Kontaktornas orientering

• Prototypkvantitet

• Förväntad produktionsvolym

• Obligatorisk testning

För denna produkt är den viktigaste RFQ-kombinationen:

20454 + 30P + 40AWG + LVDS + mikrokoaxial + LCD-panel + anslutning + pinout

HOTTEN 20454 LVDS-kabelteknisk support

HOTTEN erbjuder anpassade lVDS-kabelsats med mikrokoaxial 40AWG för kompakta display- och elektronikapplikationer.

Denna produkt skiljer sig åt genom sin modell 20454, konfiguration 30P och mikrokoaxial konstruktion 40AWG , vilket gör anslutningskompatibilitet, pinntilldelning, signalintegritet och mekanisk routning till de viktigaste ingenjörsmässiga övervägandena.

För OEM-utveckling kan kunder ange specifikationen för displaypanelen, delnummer för anslutningen, pinout och kabelritning för teknisk utvärdering samt anpassad prototyp- till produktionsstöd.

◆ Varför välja HOTTEN

HOTTEN specialiserar sig på:

✓ Mikrokoaxialkabeltillverkning

✓ Lösningar för höghastighetsöverföring

✓ Präcisionskabelsammansättningar

✓ Ultrafin trådbearbetning

✓ OEM-anpassning

Vårt ingenjörsteam stödjer kunder från prototyputveckling till serieproduktion.

◆ Vanliga frågor

Vad är en LVDS-kabelsats?

En LVDS-kabelsats är en höghastighets signalkabelsammansättning som används för att ansluta displaypaneler och elektroniska styrsystem, och som överför bilddata med minskad elektromagnetisk störning.

Varför använda mikrokoaxialkablar för displayapplikationer?

Mikrokoaxialkablar ger en kompakt storlek, utmärkt skärmning och stabil högfrekvent signalöverföring, vilket gör dem lämpliga för LCD- och displaysystem.

Kan HOTTEN anpassa LVDS-kabelsammansättningar?

Ja. HOTTEN stödjer anpassade LVDS- och mikrokoaxialkabelsammansättningar, inklusive kontakter, kabelstrukturer, längd och elektriska specifikationer.
