MCC 45Ω 40AWG(PFA) Cablu Coaxial Micro de Temperaturi Ridicate LVDS pentru Electronica, Automotive & Medical

Prezentare generală a produsului

cablu coaxial micro LVDS 40AWG pentru aplicații cu semnale de înaltă viteză

Cablu coaxial micro LVDS 40AWG HOTTEN este conceput pentru aplicații de transmisie a semnalelor de înaltă viteză care necesită dimensiuni compacte, control stabil al impedanței și o flexibilitate excelentă.

Acest cablu se remarcă prin impedanța caracteristică de 45 Ω, structura de izolare din PFA și conductorul ultrafin de 40AWG, oferind integritate sigură a semnalului și performanță la temperaturi ridicate în sistemele electronice avansate.

Cablu disponibil în configurații personalizate, inclusiv materiale pentru conductori, cerințe de impedanță, structuri de ecranare, diametru exterior și asamblare cu conectori, pentru a satisface diverse cerințe de aplicație.

Caracteristici cheie

Soluție de înaltă performanță coaxial micro LVDS

🔹 Structură de conductor ultrafin 40AWG

🔹 Impedanță caracteristică de 45 Ω

🔹 Material izolator PFA

🔹 Rezistență la temperaturi ridicate

🔹 Performanță cu pierderi reduse ale semnalului

🔹 Capacitate excelentă de ecranare EMI

🔹 Flexibilitate ridicată și rezistență la îndoire

🔹 Structuri de cablu personalizabile

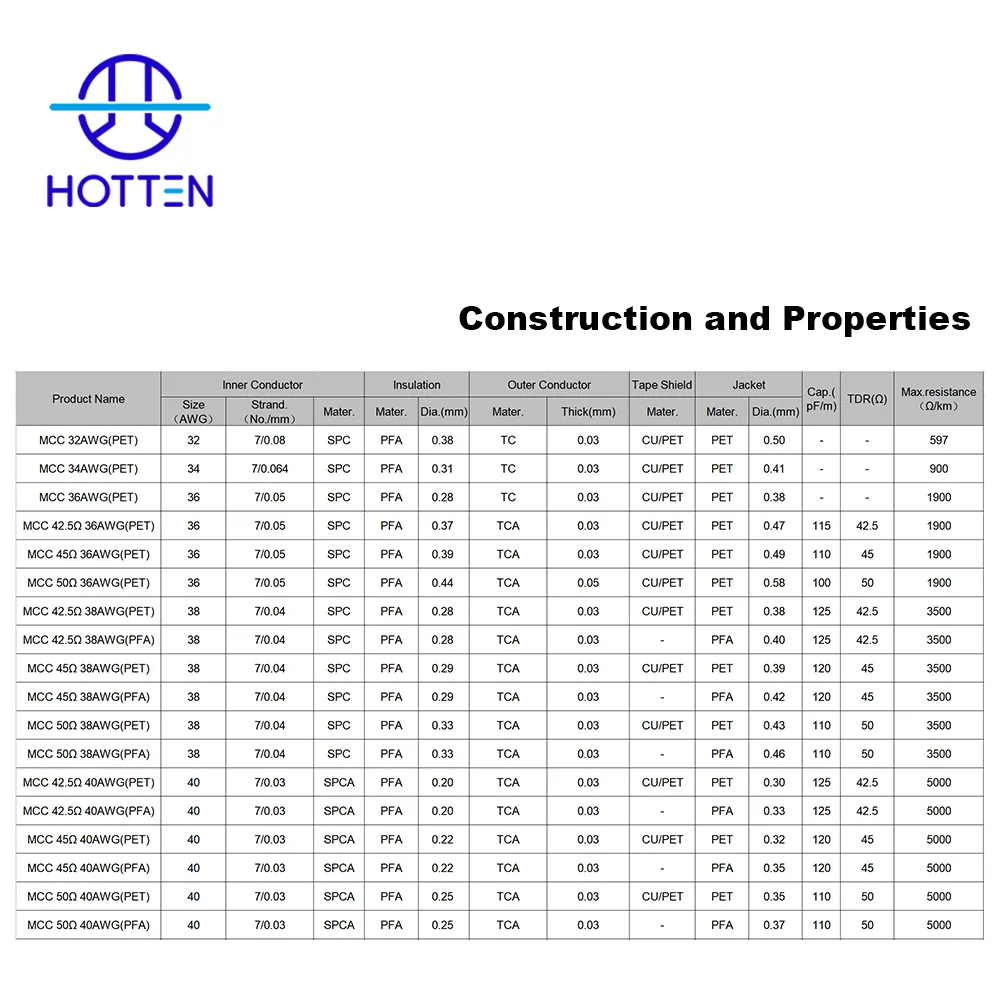

Structură a Cablului

Construcție precisă microcoaxială

Conducător

Opţiuni:

• Aliaj de cupru argintit
• Cupru placat cu argint

Izolație

Material:

• PFA
• FEP
• Bandă de protecție

Protecție

Opţiuni:

• Ecranare din aliaj de cupru plăcut cu argint
• Ecranare din aliaj de cupru etamat

Manta exterioară

Opţiuni:

• PFA
• FEP
• Bandă de protecție

Aplicații

Aplicații electronice de înaltă densitate

Potrivit pentru:

💻 Sisteme de afișare pentru laptopuri

📱 Dispozitive tabletă

🚁 Echipamente UAV / Drone

📷 Module de cameră

🏥 Sisteme medicale de endoscopie

🩺 Echipamente pentru sonde ecografice

🚗 Sisteme electronice auto

Opțiuni de personalizare

HOTTEN oferă soluții personalizate Micro Coaxial LVDS:

✔ Impedanță (42,5 Ω / 45 Ω / 50 Ω)

✔ Dimensiunea AWG

✔ Diametrul cablului

✔ Material conductor

✔ Structură de ecranare

✔ Material izolator

✔ Asamblare conector

✔ Lungimea cablului

Considerații privind ingineria și achizițiile

Ce ar trebui să ia în considerare inginerii la alegerea unui cablu LVDS microcoaxial de 45 Ω și 40 AWG

Un cablu LVDS microcoaxial este utilizat pentru transmisia semnalelor diferențiale de înaltă viteză în sisteme electronice compacte. Această configurație MCC combină impedanța caracteristică de 45 Ω, conductori subțiri de 40 AWG, construcția din PFA și capacitatea de funcționare la temperaturi ridicate , făcându-l potrivit pentru aplicații în care integritatea semnalului, dimensiunile reduse și rezistența la factorii de mediu trebuie luate în considerare simultan.

Pentru aplicațiile OEM, selecția cablului trebuie să evalueze impedanța, dimensiunea conductorilor, structura dielectrică, ecranarea, diametrul cablului, cerințele de temperatură, flexibilitatea și integrarea cu conectorii ca o soluție completă de interconectare.

Cerințe ingineresti esențiale

considerente legate de impedanța de 45 Ω

Piața impedanța caracteristică de 45 Ω este un identificator tehnic esențial pentru acest produs.

La specificarea cablului, inginerii trebuie să definească:

• Impedanța țintă

• Toleranța impedanței

• Metoda de măsurare

• Frecvența măsurătorilor sau condițiile de testare, acolo unde este cazul

• Lungime cablu

• Configurare Conector

Impedanța este influențată de relația dintre:

Geometria conductorului + Structura dielectrică + Ecranarea + Construcția cablului

Prin urmare, ansamblul cablu-conector trebuie evaluat ca o cale completă de transmisie pentru aplicațiile înalt-viteză.

considerente legate de conductorul 40AWG

Piața 40AWG conductorul oferă o configurație cu secțiune mică pentru aplicații micro-coaxiale compacte.

Echipele de achiziții trebuie să confirme:

• Material conductor

• Placare

• AWG

• Structură de torsadare

• Izolație

• Flexibilitatea necesară

• Cerințe electrice

Conductorii cu secțiune mică pot contribui la reducerea dimensiunii totale a cablului, dar calibrul AWG ales trebuie să rămână compatibil cu performanța electrică și mecanică necesară.

PFA și considerente legate de temperaturi ridicate

PFA este un material esențial pentru acest produs și trebuie evaluat împreună cu întreaga structură a cablului.

Pentru aplicațiile la temperaturi ridicate, clienții trebuie să specifice:

• Temperatură de funcționare continuă

• Temperatura maximă de expunere

• Durata expunerii

• Temperatura în timpul mișcării cablului

• Cereri de izolare

• Cerințe privind manta/învelișul

• Limitări privind temperatura conectorului

Capacitatea de funcționare la temperaturi înalte nu trebuie dedusă doar din cuvântul «PFA»; întreaga construcție a cablului și asamblarea conectorului trebuie evaluate în raport cu condițiile reale de funcționare ale clientului.

Considerente privind integritatea semnalului LVDS

Pentru aplicațiile LVDS, întreaga cale diferențială a semnalului trebuie luată în considerare.

Parametrii tehnici importanți pot include:

• Configurația perechilor diferențiale

• Impedanta caracteristica

• Geometria conductorului

• Structură dielectrică

• Protecție

• Lungime cablu

• Terminarea conectorului

• Atribuire Pin

• Rutarea în apropierea altor componente electronice

Dacă clientul are o specificație LVDS stabilită, aceasta trebuie inclusă în desenul cablului sau în cererea de ofertă (RFQ).

Protecția împotriva interferențelor electromagnetice (EMI) și ecranarea

Construcția cablului microcoaxial oferă o structură de transmisie ecranată.

Inginerii trebuie să specifice:

• Materialul ecranului

• Aria de acoperire a ecranării

• Terminarea ecranului

• Metoda de legare la pământ

• Continuitatea ecranului pe partea conectoarelor

• Performanța necesară împotriva interferențelor electromagnetice (EMI)

Ecranarea trebuie proiectată împreună cu impedanța și terminarea conectorului pentru a menține o performanță constantă a semnalelor de înaltă viteză.

Diametrul cablului și rutarea mecanică

Pentru aplicațiile compacte LVDS, diametrul exterior (OD) al cablului este un parametru ingineresc important.

Clienții trebuie să definească:

• Diametru exterior ţintă

• Diametru exterior maxim admisibil

• Toleranță OD

• Raza minimă de îndoire

• Spațiu de trecere pentru traseu

• Dimensiuni de intrare ale conectorului

• Tăvi de sudare (dacă este necesar)

Un cablu mai mic nu este, în mod automat, un cablu mai bun; diametrul exterior (OD) necesar trebuie echilibrat cu impedanța, ecranarea, flexibilitatea și fiabilitatea mecanică.

Considerente legate de flexibilitate

Deși construcția cablurilor pentru temperaturi înalte pune accent pe rezistența la factorii de mediu, flexibilitatea poate fi, de asemenea, importantă, în funcție de mediul de instalare.

Echipele de inginerie trebuie să definească:

• Raza de îndoire necesară

• Condițiile de îndoire repetată

• Rutare statică sau dinamică

• Frecvența mișcării cablului

• Direcția montării

• Cerințe privind reducerea efortului mecanic

Construcția cablului trebuie să-și mențină caracteristicile electrice și de ecranare în condițiile mecanice prevăzute.

Considerente tipice privind aplicația

Acest tip de cablu coaxial micro LVDS PFA 45 Ω, calibru 40 AWG poate fi luat în considerare pentru:

• Echipamente electronice de înaltă viteză

• Sisteme compacte de imagistică

• Electronice medicale

• Interconexiuni electronice de înaltă densitate

• Module electronice sensibile la temperatură

• Alte sisteme bazate pe LVDS

Pentru proiectele medicale, construcția finală a cablului trebuie evaluată în raport cu cerințele dispozitivului medical specific.

Considerente legate de conectori și terminații

Conectorul face parte din întreaga cale de semnal și poate influența compatibilitatea și performanța la viteze înalte.

Clienții trebuie să furnizeze:

• Producătorul conectorului

• Serii de conectori

• Număr de parte

• Numărul de contacte

• Pas

• Atribuire Pin

• Orientarea conectorului

• Metoda de terminare

• Interfață de cuplare

• Cerințe privind reducerea efortului mecanic asupra cablurilor

Pentru ansamblurile LVDS, conectorul și cablul trebuie revizuite împreună, nu separat.

Parametri cheie de achiziție

La achiziționarea unui cablu LVDS microcoaxial 45 Ω, 40 AWG, cu izolație PFA, echipele de achiziții trebuie să confirme:

Personalizare OEM

HOTTEN poate personaliza cablul LVDS microcoaxial în funcție de cerințele electrice și mecanice ale clientului.

Personalizarea poate include:

• AWG

• Material conductor

• Impedanță

• Izolație / dielectric

• Protecție

• Diametru cablu

• Lungime cablu

• Materialul mantelei / învelișului

• Construcție la temperaturi înalte

• Conector

• Atribuire Pin

• Încetarea

• Mostre prototip

• Configurația pentru producția de masă

Pentru proiectele OEM, construcția finală trebuie dezvoltată în jurul interfeței LVDS a clientului, al condițiilor de temperatură și al arhitecturii mecanice.

Lista de verificare a evaluării furnizorului

La evaluarea unui furnizor de cablu microcoaxial LVDS pentru temperaturi înalte, cu impedanță de 45 Ω, echipele de achiziții ar trebui să ia în considerare:

① Capacitatea de control al impedanței
Poate furnizorul menține impedanța cerută de 45 Ω și toleranța acesteia?

② Prelucrare cu precizie ridicată
Poate furnizorul prelucra în mod constant conductori de calibru 40 AWG?

③ Capacitatea de utilizare a materialelor rezistente la temperaturi înalte
Poate furnizorul oferi și controla o construcție de cablu pe bază de PFA, adaptată condițiilor de funcționare ale clientului?

④ Capacitatea de semnal LVDS
Poate furnizorul coordona geometria conductorilor, ecranarea, structura dielectrică și terminarea pentru transmisia diferențială de înaltă viteză?

⑤ Capacitate de fabricare micro-coaxială
Poate furnizorul menține în mod constant geometria coaxială și ecranarea?

⑥ Suport pentru trecerea de la prototip la producția în masă
Poate furnizorul oferi suport pentru eșantioanele ingineresti și pentru producția repetată?

Informații recomandate pentru cererea de ofertă (RFQ)

Pentru o evaluare inginerescă și o ofertă mai rapide, se recomandă ca clienții să furnizeze:

• Specificația interfeței LVDS

• Impedanță țintă de 45 Ω și toleranță

• cerința privind conductorul de 40 AWG

• Material conductor

• Cerință PFA

• Profilul de temperatură

• Diametrul exterior țintă al cablului

• Toleranță OD

• Cerință de ecranare

• Lungime cablu

• Cerințe de flexibilitate / îndoire

• Numărul de piesă al conectorului

• Configurare Pinuri

• Desenul de terminare

• Mediu de aplicare

• Cantitate prototip

• Volumul estimat de producție

• Testele necesare

Pentru acest produs, combinația RFQ cea mai importantă este:

45 Ω + 40 AWG + PFA + Cerință de temperatură + Diametru exterior cablu + Lungime cablu + Conector

Suport tehnic HOTTEN pentru cabluri micro-coaxiale LVDS

HOTTEN oferă soluții personalizate soluții de cabluri micro-coaxiale LVDS pentru aplicații electronice și medicale compacte. Această configurație este definită de impedanță de 45 Ω, construcție cu fir fin de calibru 40 AWG, construcție cablu pe bază de PFA și cerințe de aplicație la temperaturi ridicate .

Pentru proiectele OEM, clienții pot furniza specificația LVDS, desenul cablului, profilul de temperatură și informațiile despre conector pentru evaluarea tehnică și producția personalizată.

De ce să alegeți Hotten

Profesional Cabluri Coaxiale Micro Producător

Capacitate de transmisie precisă a semnalelor

HOTTEN se specializează în dezvoltarea cablurilor coaxiale ultrafine pentru aplicații electronice și medicale cu densitate ridicată.

Asistență Tehnică Personalizată

Structurile cablurilor pot fi optimizate în funcție de performanța electrică, cerințele mecanice și mediile de utilizare.

Controlul calității fiabile

Echipamentele de testare asigură impedanță stabilă, performanță izolantă și consistență a produselor.

Întrebări frecvente

Întrebare 1: Ce este un cablu LVDS microcoaxial?

Un cablu LVDS microcoaxial este un cablu de semnal de înaltă viteză conceput pentru sisteme electronice compacte care necesită impedanță controlată și interferență redusă a semnalului.

Întrebare 2: În ce aplicații se folosește cablul microcoaxial 40AWG?

cablul microcoaxial 40AWG este utilizat frecvent în ecrane, camere, drone, dispozitive medicale și alte echipamente electronice cu densitate ridicată.

Întrebare 3: De ce să alegeți izolația din PFA pentru acest cablu?

PFA oferă o rezistență excelentă la temperatură, stabilitate chimică și izolare electrică fiabilă în medii solicitante.

Întrebare 4: Poate HOTTEN personaliza impedanța și structura cablului?

Da. HOTTEN oferă soluții personalizate pentru valori de impedanță, materiale ale conductorilor, structuri de ecranare, dimensiuni și soluții de conectare.
