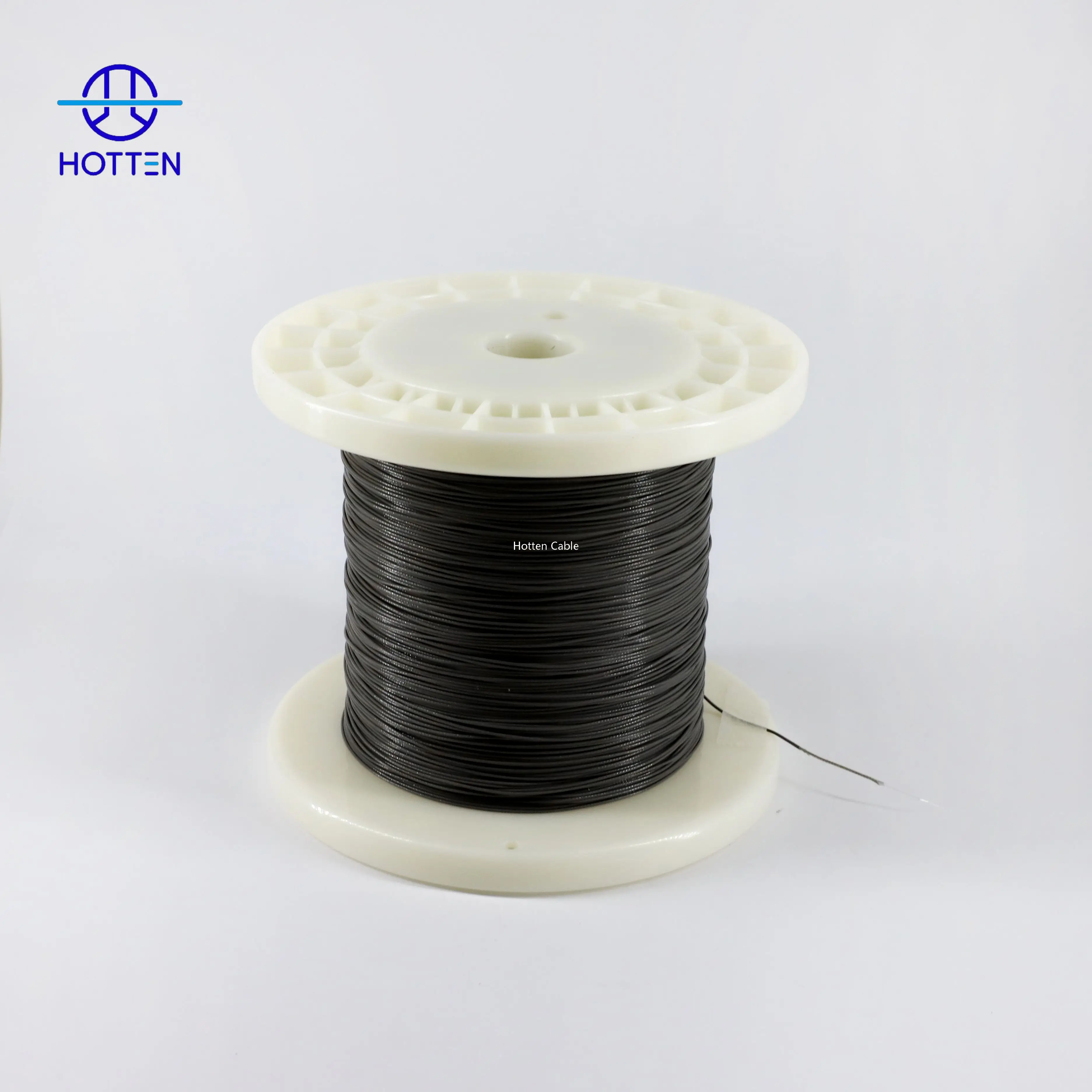

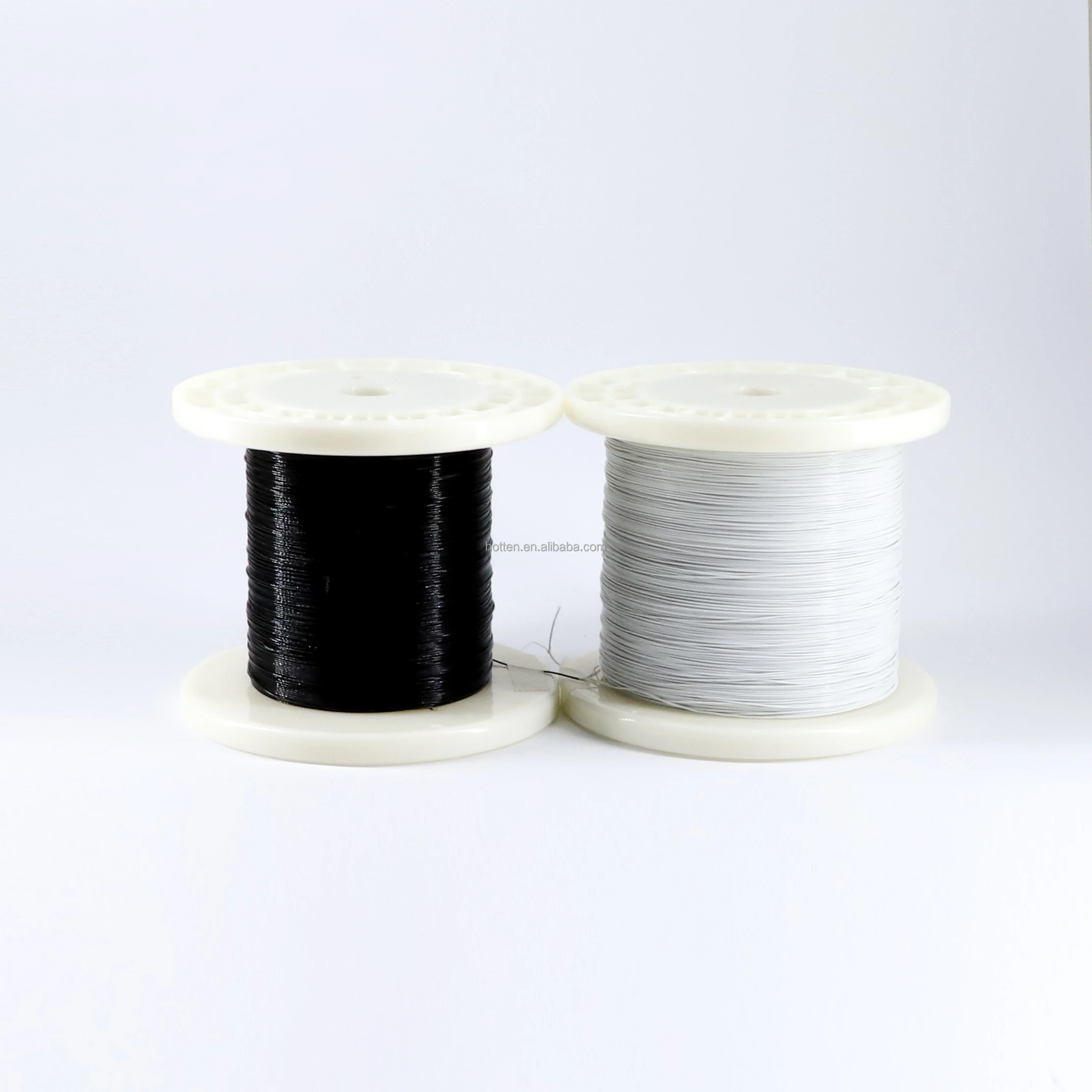

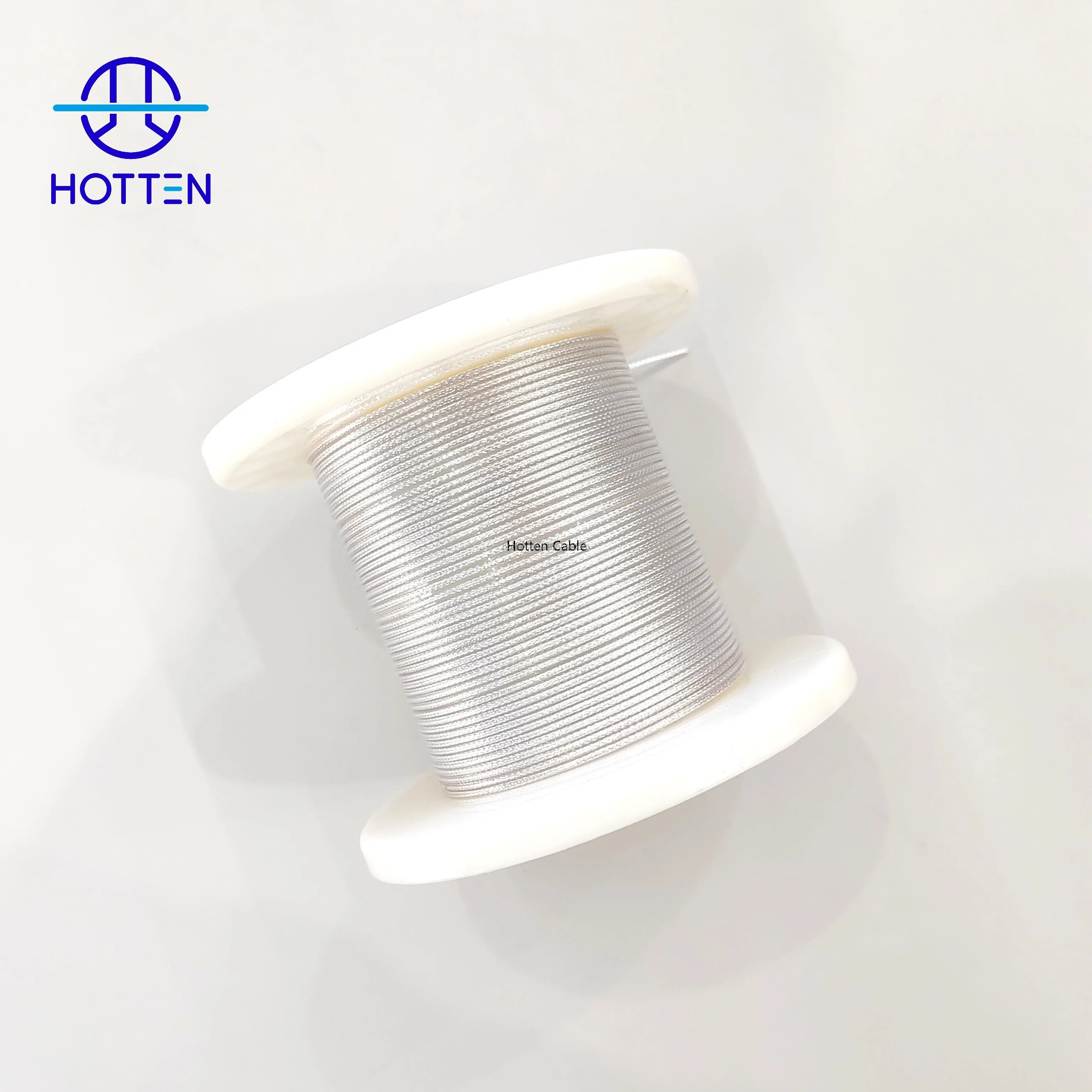

Fir Micro Coaxial 37AWG cu Izolare PFA Personalizată pentru Conectarea Internă a Echipamentelor Electronice din Material de Inaltă Calitate Controlată

Considerații privind ingineria și achizițiile

Ce ar trebui să ia în calcul inginerii la alegerea unui cablu coaxial micro cu izolație din PFA și conductor de 37 AWG

Un cablu coaxial micro pentru cablarea internă a echipamentelor este un component de interconectare de precizie utilizat în interiorul sistemelor electronice compacte, unde dimensiunile reduse, performanța electrică controlată, protecția electromagnetică și traseul flexibil sunt necesare.

Această configurație este definită de mărimea conductorului de 37 AWG, izolația din PFA și construcția coaxială micro , făcând ca geometria conductorului, structura dielectrică, protecția electromagnetică, diametrul cablului și condițiile de traseu să fie considerente ingineresc importante.

Spre deosebire de un ansamblu complet de cablu cu conectori, acest produs este poziționat în principal ca cablu coaxial micro pentru cablarea internă a echipamentelor electronice , permițând clienților să integreze cablul în propriile lor ansambluri și procese de terminare.

Cerințe ingineresti esențiale

Configurația produsului

Principalele entități tehnice pentru acest produs sunt conductor 37AWG + izolație PFA + cablu coaxial micrometric + cablare pentru echipamente interne .

considerații legate de conductorul 37AWG

Piața 37AWG conductorul oferă o soluție cu secțiune fină pentru echipamente electronice compacte.

Clienții trebuie să definească:

• Material conductor

• AWG

• Placare

• Structură de torsadare

• Cerințele privind rezistența electrică

• Flexibilitatea necesară

• Metoda de terminare

• Mediu de operare

La alegerea conductorului, inginerii trebuie să echilibreze performanța electrică cu constrângerile fizice ale echipamentului țintă.

Considerații legate de izolația PFA

PFA este materialul principal de izolație identificat pentru acest produs.

Echipele de inginerie ar trebui să evalueze:

• Grosimea izolației

• Caracteristici dielectrice

• Cablu

• Flexibilitatea

• Temperatura de funcționare

• Rutarea mecanică

• Compatibilitatea cu conductorul și structura de ecranare

Construcția finală PFA trebuie specificată în funcție de cerințele electrice și mecanice reale ale clientului, nu doar pe baza denumirii materialului.

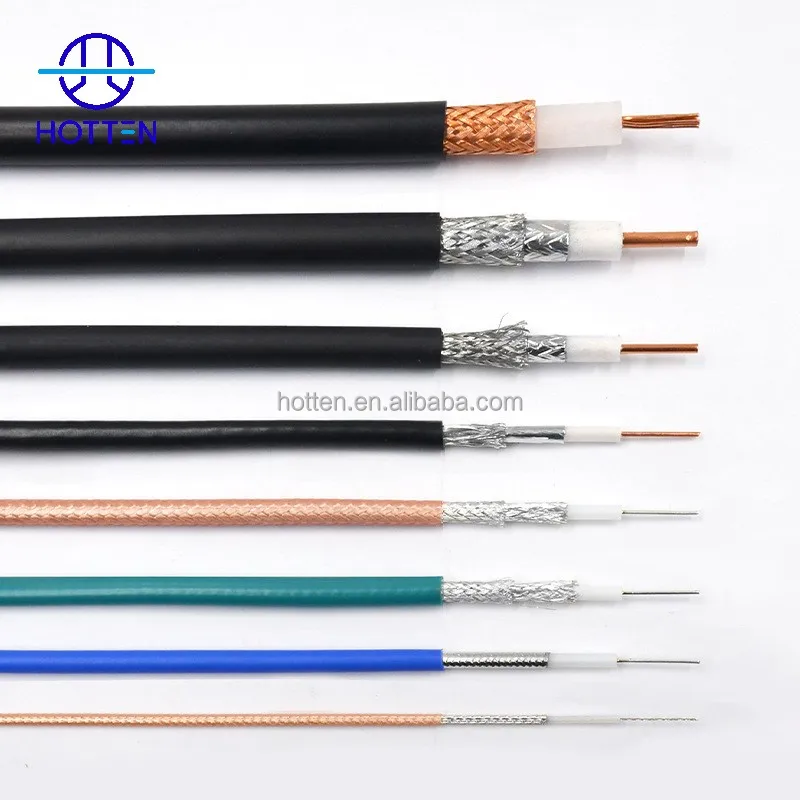

Construcție microcoaxială

Structura microcoaxială oferă o cale de transmisie definită și o ecranare în jurul conductorului.

La dezvoltarea cablului, inginerii trebuie să specifice:

• Conductor Interior

• Dielectricul / izolația

• Structura ecranului

• Materialul ecranului

• Aria de acoperire a ecranării

• Terminarea ecranului

• Diametrul exterior finit

Pentru aplicațiile cu frecvență înaltă sau semnale sensibile, geometria structurii microcoaxiale poate fi importantă pentru performanța electrică generală.

Considerente privind integritatea semnalului

Pentru cablurile de interconectare electronică internă, cablul trebuie evaluat pe baza întregii căi de transmisie.

Parametrii importanți pot include:

• Impedanta caracteristica

• Geometria conductorului

• Structură dielectrică

• Protecție

• Lungime cablu

• Interfața cu conectorul sau terminalul

• Trasee interne

• Condiții de îndoire

Dacă aplicația necesită o impedanță sau o gamă de frecvențe definite, aceste cerințe trebuie furnizate în specificația tehnică a clientului.

Protecția împotriva interferențelor electromagnetice (EMI) și ecranarea

Firele coaxiale micro sunt adesea selectate atunci când semnalul necesită o structură de transmisie ecranată.

Clienții trebuie să clarifice:

• Materialul ecranului

• Aria de acoperire a ecranării

• Legarea la masă a ecranului

• Terminarea ecranului

• Performanța necesară împotriva interferențelor electromagnetice (EMI)

• Sensibilitate semnal

• Proximitatea față de alte circuite electronice

Ecranul trebuie proiectat împreună cu conductorul și dielectricul, deoarece modificările geometriei cablului pot afecta întreaga structură electrică.

Diametrul cablului și rutarea internă

Pentru cablarea electronică internă, dimensiunea cablului poate fi un parametru mecanic critic.

Clienții trebuie să specifice:

• Diametru exterior ţintă

• Diametru exterior maxim admisibil

• Toleranță OD

• Raza minimă de îndoire

• Spațiu de trecere pentru traseu

• Dimensiuni de intrare ale conectorului

• Tăvi de sudare (dacă este necesar)

• Îndoire statică sau dinamică

O structură compactă a cablului poate ajuta la simplificarea rutării în echipamentele electronice dens aglomerate, dar diametrul exterior final trebuie să rămână compatibil cu performanța electrică și mecanică cerută.

Considerente legate de flexibilitate

Cablația internă poate necesita trecerea în jurul:

• Marginelor PCB

• Module de afișare

• Module de cameră

• Conectori

• Carcaselor mecanice

• Structuri articulate sau mobile

Echipele de inginerie ar trebui, așadar, să definească:

Raza de îndoire + Frecvența mișcării + Traseul de rutare + Spațiul de instalare

Flexibilitatea trebuie luată în considerare împreună cu conductorul 37AWG și izolația din PFA, deoarece întreaga construcție determină comportamentul mecanic final.

Considerații privind terminația

Spre deosebire de un ansamblu de cablu finalizat, un cablu coaxial mic poate fi furnizat pentru procesul propriu de terminare sau integrare al clientului.

Clienții trebuie să specifice:

• Tip terminal

• Tip de conector

• Lungime de despărțire

• Cerințe privind expunerea

• Terminarea ecranului

• Cerințe privind lipirea

• Cerințe privind presarea

• Dimensiunile contactelor

• Atribuire Pin

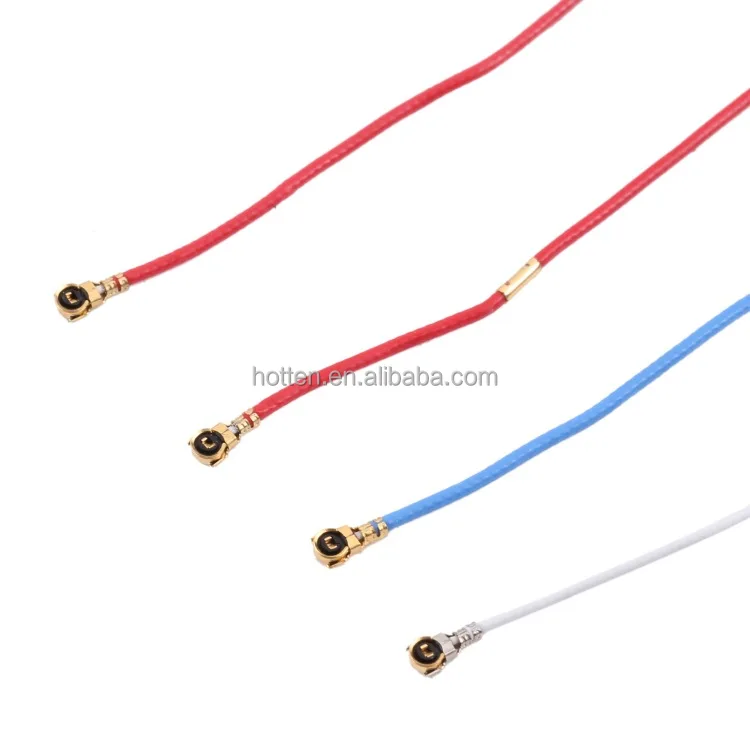

Pentru cablurile coaxiale miniaturizate, terminarea trebuie să fie compatibilă cu geometria redusă a cablului.

Considerente tipice privind aplicația

Acest tip de cablu coaxial microscopice poate fi luat în considerare pentru cablarea internă a echipamentelor electronice compacte, inclusiv:

• Module de cameră

• Sisteme de afișare

• Echipamente de comunicație

• Dispozitive electronice compacte

• Module electronice de înaltă frecvență

• Echipamente electronice medicale

• Asamblări electronice de precizie

Aplicația reală trebuie evaluată în funcție de domeniul de frecvență electrică necesar, de mediul mecanic și de metoda de terminare.

Parametri cheie de achiziție

La achiziționarea cablului coaxial microscopice izolat cu PFA, de calibru 37AWG, echipele de achiziții trebuie să confirme:

Personalizare OEM

HOTTEN poate oferi personalizarea cablurilor coaxiale miniaturizate conform cerințelor clienților.

Personalizarea poate include:

• AWG

• Material conductor

• Placare

• Izolație PFA

• Structura de ecranare

• Diametru cablu

• Lungime cablu

• Culoare

• Pregătirea terminației

• Asamblare conector

• Mostre prototip

• Furnizare în producție de masă

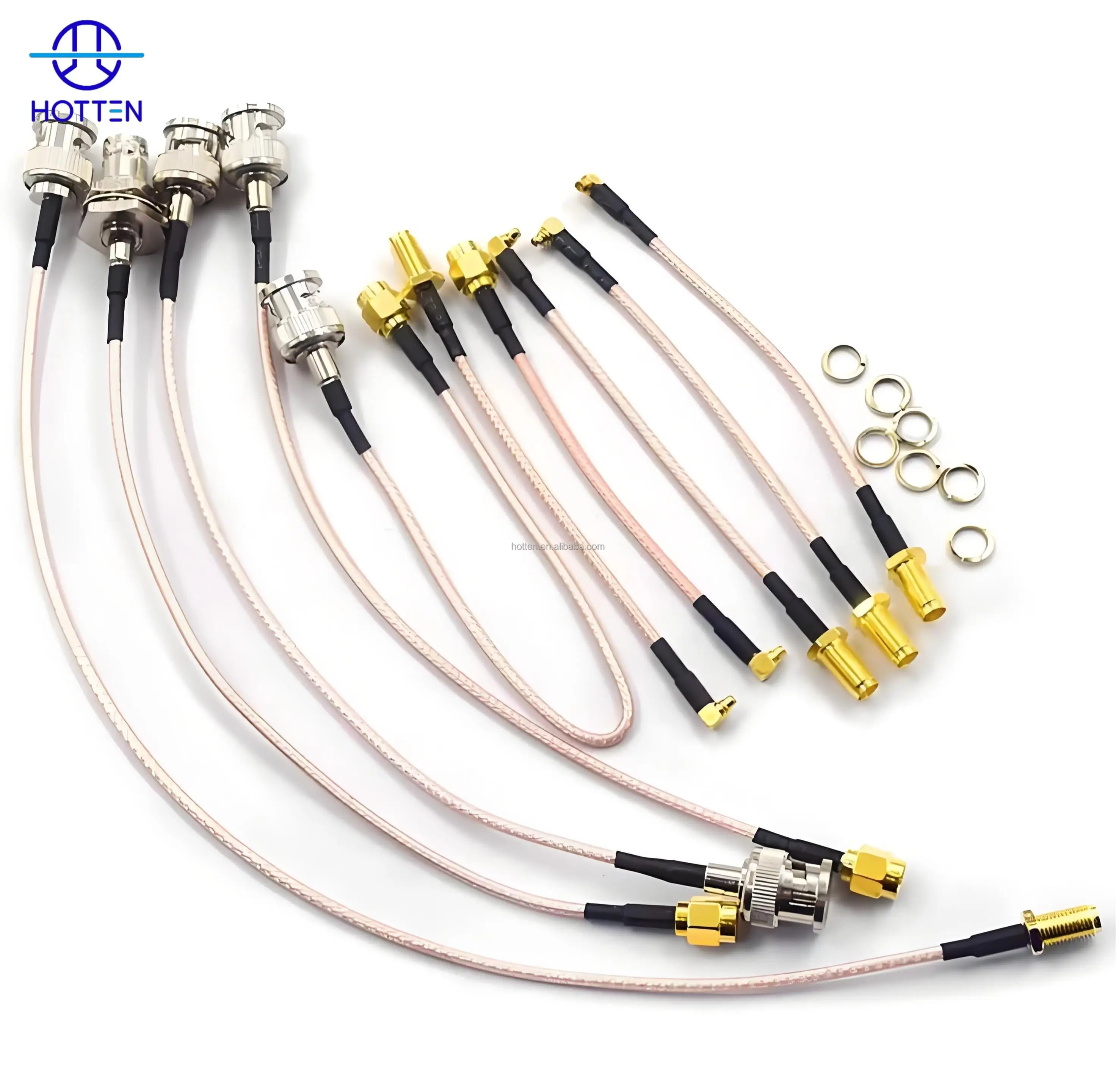

Cablu poate fi furnizat ca componentă de cablu de precizie independentă sau integrat într-un ansamblu de cabluri personalizat, atunci când este necesar.

Lista de verificare a evaluării furnizorului

La evaluarea unui furnizor de cablu coaxial miniaturizat 37AWG, echipele de achiziții ar trebui să ia în considerare:

① Capacitatea de a lucra cu fire subțiri
Poate furnizorul fabrica și prelucra în mod constant conductori 37AWG?

② Capacitatea de fabricare a cablurilor coaxiale miniaturizate
Poate furnizorul menține o geometrie coaxială stabilă și o protecție eficientă?

③ Capacitatea de izolare PFA
Poate furnizorul controla grosimea izolării PFA și consistența dimensională?

④ Controlul performanței electrice
Poate furnizorul menține impedanța, continuitatea și celelalte caracteristici electrice necesare?

⑤ Prelucrarea diametrului mic
Poate furnizorul menține diametrul exterior țintă și toleranța corespunzătoare?

⑥ Suport pentru terminații
Poate furnizorul oferi pregătirea necesară sau terminația completă a conectorilor?

⑦ Suport pentru trecerea de la prototip la producția în masă
Poate furnizorul oferi suport pentru eșantioanele ingineresti și pentru producția repetată?

Informații recomandate pentru cererea de ofertă (RFQ)

Pentru o evaluare inginerescă și o ofertă mai rapide, se recomandă ca clienții să furnizeze:

• Aplicație

• cerința privind conductorul 37AWG

• Material conductor

• Cerința privind izolarea PFA

• Construcție microcoaxială

• Cerință de ecranare

• Impedanța țintă, acolo unde este cazul

• Diametrul exterior țintă al cablului

• Toleranță OD

• Lungime cablu

• Raza minimă de îndoire

• Condiții de traseu

• Specificație terminal / conector

• Cerință lungime decalare

• Desen

• Cantitate prototip

• Volumul estimat de producție

• Testare electrică și mecanică obligatorie

Pentru acest produs, combinația RFQ cea mai importantă este:

37AWG + PFA + microcoaxial + diametru exterior țintă + ecranare + lungime cablu + cerință terminare + aplicație

Suport ingineresc HOTTEN pentru cabluri microcoaxiale

HOTTEN oferă soluții personalizate cabluri microcoaxiale de calibru fin pentru cablarea echipamentelor electronice interne , permițând inginerilor să specifice dimensiunea conductorului, izolația, ecranarea, dimensiunile și cerințele de terminare în funcție de sistemul țintă.

Acest produs se distinge prin construcția microcoaxială cu conductor 37AWG și izolație PFA , făcându-l potrivit pentru interconexiuni interne compacte, unde sunt necesare performanță electrică controlată și rutare eficientă din punct de vedere spațial.

Pentru proiecte OEM, clienții pot furniza aplicația țintă, desenul cablului, cerințele electrice și specificația de terminare pentru evaluare inginerescă și producție personalizată.
