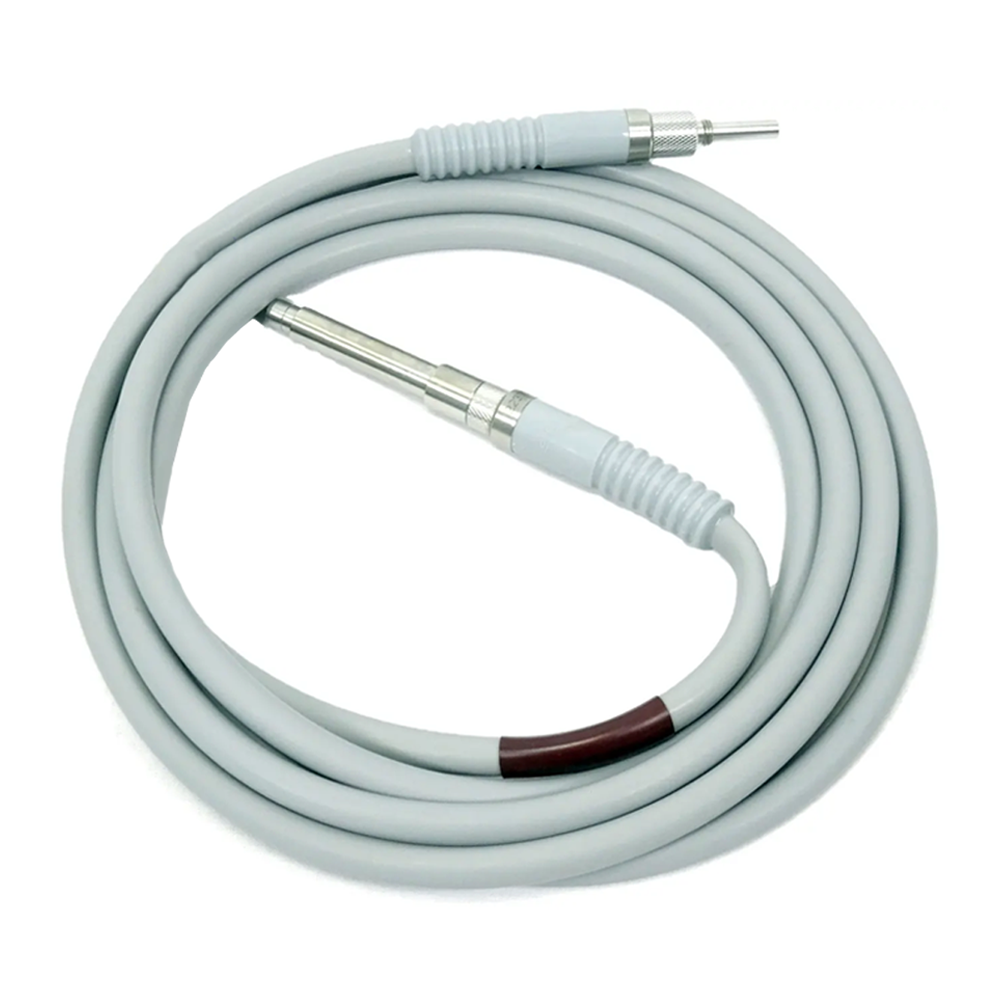

20-Core TPU-materiale endoskop håndtak kabel presisjonsdesign for nøyaktig avbildning 20C(3PX36AWG+4X35AWG+10X32AWG)

20-kjerne TPU-bøyelig endoskop-håndtakskabel for medisinske bildesystemer

Oversikt over produktet

✨ HOTTENs 20-kjerne TPU-endoskop-håndtakskabel er en høytetthets, tilpasset medisinsk kabel utviklet for avanserte endoskopiske bildesystemer og presisjonsmedisinsk utstyr.

Med en flerkjerne-struktur som kombinerer ulike AWG-lederkonfigurasjoner støtter denne kabelen kompleks signaloverføring, strømforsyning og styringskrav i kompakt medisinsk utstyr.

Den ytre TPU-mantelen gir utmerket bøyelighet, holdbarhet og motstand mot gjentatt bøyning, noe som gjør den egnet for kravfull medisinsk bruk der pålitelig ytelse og lang levetid er nødvendig.

✨ Nøkkel Egenskaper

🔹 Høytetthets 20-kjerne-konfigurasjon

Utformet med flere ledere og tilpassede lederkombinasjoner for å oppfylle kravene til komplekst medisinsk utstyr.

🔹 Bøyelig TPU-mantel

TPU-material gir:

✓ Utmerket bøyelighet

✓ God slitasjemotstand

✓ Sterk mekanisk holdbarhet

✓ Langvarig bøyeforlitsighet

🔹 Tilpasset kabelform

HOTTEN støtter tilpasning inkludert:

✓ Antall kjerner

✓ AWG-kombinasjoner

✓ Ledermaterialer

✓ Skjermingsstruktur

✓ Draktmaterialer

✓ Kabeldimensjoner

✓ Koblemontering

🔹 Pålitelig signaloverføring

Optimert intern struktur hjelper med å opprettholde stabil signalt overføring for medisinske bildeapplikasjoner med høy oppløsning.

Anvendelser

Dette 20-kjerne medisinske Endoskopkabel kan brukes til:

🔹 Medisinske endoskopisystemer

🔹 HD-endoskopbildeutstyr

🔹 Kirurgiske bildeutstyr

🔹 Medisinske kamera-systemer

🔹 Industrielle endoskoputstyr

🔹 Presisjonsinspeksjonssystemer

Tilpasset Medisinsk kabel Produksjon

HOTTEN spesialiserer seg på tilpassede medisinske kabelløsninger for OEM- og ODM-kunder.

Vårt ingeniørteam støtter kabelutvikling fra prototype til serieproduksjon, inkludert:

✓ Design av kabelstruktur

✓ Materialvalg

✓ Utvikling av prøver

✓ Tilpasset montering

✓ Støtte for serieproduksjon

Med profesjonell utstyr for kabelproduksjon og kvalitetsstyringssystemer tilbyr HOTTEN pålitelige kabelløsninger for medisinske og presisjons-elektroniske applikasjoner.

Ingeniørvirksomhet og innkjøpsvurderinger

Hva ingeniører bør vurdere ved valg av en 20-kjerne-TPU-endoskop-håndtak-kabel

En flerkjerne-endoskop-håndtak-kabel kobler sammen endoskop-håndtaket, bilddanningskomponentene og støtteelektronikken i et medisinsk endoskop-system. For kompakt bilddanningsutstyr bør kabelvalget balansere antall kjerner, blandede lederstørrelser, fleksibilitet, signaloverføring, kabeldiameter, yttermateriale og konnektorintegrering .

Denne konfigurasjonen er definert av en 20-kjerne-struktur med 3P×36AWG + 4×35AWG + 10×32AWG-ledere og en TPU-ytterkonstruksjon , noe som gjør allokeringen av ulike ledergrupper til en viktig del av ingeniørdesignet.

Publisert produktkonfigurasjon

Markedet 20C + TPU + blandede 36AWG / 35AWG / 32AWG kombinasjonen skal beholdes som den primære tekniske identiteten for dette produktet.

Viktige ingeniørfordringer

20-kjerne kombinert tverrsnitts-konfigurasjon

Det mest karakteristiske ved denne kabelen er ledningsanordningen:

3P×36AWG + 4×35AWG + 10×32AWG

Dette bør ikke behandles som enkle «20 kjerner». De ulike ledningsgruppene må tildeles deres faktiske elektriske funksjoner.

Ingeniørteam bør definere:

• Funksjon for hver ledningsgruppe

• Signalkanaler

• Differensielle eller parvise kretser, der det er relevant

• Strømkretser

• Jord-/retur

• Styringsledninger

• Hjelpeforbindelser

• Pindeling

En fullstendig kabeltegning og koblingsdiagram anbefales før prototypproduksjon.

36 AWG / 35 AWG / 32 AWG-valg

Bruken av tre ulike lederstørrelser i én kabel gir en nyttig teknisk løsning:

Endoskopkabel med blandet ledertverrsnitt

Kunder bør oppgi:

• AWG for hver ledersammenstilling

• Ledningsmateriale

• Plating

• Vridestruktur

• Elektrisk funksjon

• Nødvendig fleksibilitet

• Isolasjonsspesifikasjon

Den endelige lederfordelingen skal følge den godkjente kundetegningen, ikke utledes fra produkttittelen.

Parvis konfigurasjon med 36 AWG

Markedet 3P × 36 AWG delen skal tydelig identifiseres på kabeltegningen.

Kunder bør klargjøre:

• Antall par

• Paroppdeling

• Differensiell eller parvis signalfunksjon

• Jord/retur-oppsett

• Krevde elektriske egenskaper

• Kontakttilordning for tilkoblingsdelen

Når det gjelder parvis signalt overføring, bør kabelform og avslutning vurderes sammen med kundens grensesnittspesifikasjon.

vurderinger knyttet til 32 AWG-ledere

Markedet 10 × 32 AWG gruppen gir en større lederstørrelse enn 35 AWG- og 36 AWG-gruppene.

Avhengig av det faktiske systemarkitekturen kan 32 AWG-lederne tildeles kretser med ulike elektriske eller mekaniske krav.

Innkjøpsteam bør spesifisere:

• Kretsfunksjon

• Nødvendig krav

• Signalkrav

• Ledningsmateriale

• AWG

• Isolasjon

• Pindeling

Den nøyaktige bruken av hver leder må komme fra kundens elektriske design.

Vurderinger knyttet til TPU-bekledning

TPU er det viktigste materialelementet som er knyttet til denne produktets ytre konstruksjon.

Når man velger TPU, bør ingeniører definere:

• Nødvendig fleksibilitet

• Kabelens overflateegenskaper

• Mekanisk håndtering

• Rengjøringsforhold

• Operasjonsmiljø

• Kabeldiameter

• Bøyekrav

• Kraftavlastning

TPU-bekledningen bør vurderes sammen med den interne konstruksjonen med blandede ledertverr, fordi kombinasjonen av lederne påvirker helhetlig fleksibilitet og kabeldimensjoner.

Endoskophåndtakintegrering

Kabelen må passe den fysiske arkitekturen til endoskophåndtaket.

Ingeniørteam bør definere:

• Tilgjengelig plass for kabelføring

• Kabelinntrådssted

• Kabelutgangsretning

• Konnektordimensjoner

• Krav til strekkavlastning

• Minimal bøyningsradius

• Gjentatt bevegelse

• Indre frirom rundt avbildningskomponenter

For en nøyaktig avbildningsenhet bør kabelen utformes ut fra den faktiske håndtaksgeometrien, i stedet for å bare velge en standard 20-leder-kabel.

Hensyn til signalintegritet

For HD- eller presisjonsavbildningssystemer bør kablene vurderes som en del av hele signalbanen.

Relevante parametere kan inkludere:

• Lederkonfigurasjon

• Parvis anordnede lederne

• Kabelengde

• Isoleringsstruktur

• Skjerming

• Konnektoravslutning

• Pindeling

• Jordning

• Intern routing

Hvor kunden har spesifikke krav til signalintegritet eller overføring, bør disse spesifikasjonene inkluderes i RFQ-en eller kabelforklaringen.

Skjerming og EMI-hensyn

Om skjerming er nødvendig, må avgjøres ut fra den faktiske elektriske arkitekturen.

Kunder bør klargjøre:

• Følsomme signalkanaler

• Skjermingsstruktur

• Skjoldmateriale

• Skjermdekning

• Jordingsmetode

• Skjermavslutning

• Skjermkontinuitet på koblingsiden

• EMI-krav

For et endoskopkabel med blandet ledertverrsnitt bør skjerming og ledertildeling utformes samtidig.

Vurderinger av kabeldiameter

Den totale diameteren til det ferdige kablen avhenger av:

20 °C + blandet AWG + isolasjon + skjerming + TPU-bekledning

Kundene bør angi:

• Mål-utvendig diameter

• Maksimal tillatt ytterdiameter

• OD-toleranse

• Ryddingsavstand for ruting

• Koblingsinntrådsdimensjoner

• Minimal bøyningsradius

• Mål for strekkavlastning

En kompakt diameter må balanseres mot den nødvendige fleksibiliteten og den elektriske konstruksjonen.

Vurderinger av fleksibilitet

Produktet er posisjonert som en presisjonsendoskop-håndtakskabel, så fleksibilitet kan være et viktig mekanisk krav.

Innkjøpslag skal definere:

• Statisk eller dynamisk bøyning

• Minimal bøyningsradius

• Gjentatt bevegelse

• Håndter bevegelse

• Monteringshåndtering

• Kabelrute

• Krevede mykhet

• Langsiktige mekaniske krav

De ulike lederstørrelsene bør vurderes, fordi konstruksjon med blandede ledertverr kan påvirke kabelens generelle buenferdighet.

Koblings- og avslutningshensyn

For en 20-kerne-endoskopkabel er nøyaktig terminering avgjørende.

Kunder bør oppgi:

• Konnektorprodusent

• Kontaktserier

• Delnummer

• Antall kontakter

• Avstand

• Pindeling

• Kontaktors orientering

• Møtegrensesnitt

• Oppsigelsesmetode

• Kraftavlastning

• Overmoldingskrav, der relevant

Pinouten skal tydelig identifisere hver gruppe av 36 AWG-, 35 AWG- og 32 AWG-ledere.

Nøkkelinnkjøpsparametere

Når denne 20C TPU-endoskopkabelen til håndtaket kjøpes inn, bør innkjøpsteam bekrefte:

EGET tilpassing

HOTTEN støtter tilpasset utvikling av medisinske endoskopkabler i henhold til kundens tegninger og utstyrskrav.

Tilpasning kan inkludere:

• Antall kjerner

• Blandet AWG-konfigurasjon

• Par-konfigurasjon

• Ledningsmateriale

• Isolasjon

• Skjerming

• TPU Jacke

• Kabeldiameter

• Kabelengde

• Kobling

• Pindeling

• Avslutning

• Prototype-mønstre

• Massproduksjonskonfigurasjon

For OEM-prosjekter kan kabelen utvikles basert på kundens endoskophåndtakgeometri og elektrisk arkitektur.

Leverandørvurderingskontrolliste

Når innkjøpsteam vurderer en leverandør for en 20-kerne blandet-gauge endoskopkabel, bør de ta følgende i betraktning:

① Evne til å behandle blandet-gauge-kabler
Kan leverandøren konsekvent produsere og identifisere ledergrupper med 36 AWG, 35 AWG og 32 AWG i én og samme kabel?

② Evne til å produsere endoskopkabler med flere kjerner
Kan leverandøren opprettholde nøyaktig lederrekkefølge og høytetthetsmontering?

③ Produksjon av TPU-kabler
Kan leverandøren levere den nødvendige fleksible TPU-beskyttelseskonstruksjonen?

④ Signal- og skjermingsevne
Kan leverandøren koordinere følsomme signalbaner, skjermings- og jordingskrav?

⑤ Koblemontering
Kan leverandøren avslutte den nødvendige kontakten og pinout-oppstillingen nøyaktig?

⑥ Støtte fra prototype til serieproduksjon
Kan leverandøren levere tekniske prøver og støtte gjentatt produksjon?

Anbefalt RFQ-informasjon

For raskere teknisk vurdering og prisangivelse anbefales det at kundene leverer:

• Endoskopmodell / anvendelse

• 20-kerne-konfigurasjon

• lederverdeling med 3P×36 AWG + 4×35 AWG + 10×32 AWG

• Ledningsmateriale

• Isolaskjonskrav

• Krav til skjerming

• Krav til TPU-ytterkappe

• Mål-utvendig diameter

• OD-toleranse

• Kabelengde

• Krav til fleksibilitet

• Konnekтор-delenummer

• Pinneordning

• Tilslutningsillustrasjon

• Antall prototyper

• Forventet produksjonsvolum

• Nødvendig testing

• Krav til rengjøring / desinfeksjon

For dette produktet er den viktigste RFQ-kombinasjonen:

20 °C + 3P×36 AWG + 4×35 AWG + 10×32 AWG + TPU + kabelforhold (OD) + kontakt + pinout

HOTTEN Mixed-Gauge Endoscope Cable Engineering Support

HOTTEN tilbyr tilpasset flerkjerne-endoskop-håndtakkabler for medisinsk avbildning og presisjonsendoskopiapplikasjoner.

Dette produktet skiller seg ut ved sin 20-kjerneblandede kabellengder – 3P×36 AWG + 4×35 AWG + 10×32 AWG – kombinert med en TPU-yterkonstruksjon , som gir en spesifikk kabelarkitektur for applikasjoner som krever ulike lederstørrelser innen én kompakt endoskopisk tilkoblingskabel.

For OEM-utvikling kan kunder levere endoskop-tegninger, kretsskjemaer, informasjon om tilkoblingsdeler og mekaniske rutingkrav for teknisk vurdering og tilpasset produksjon.
