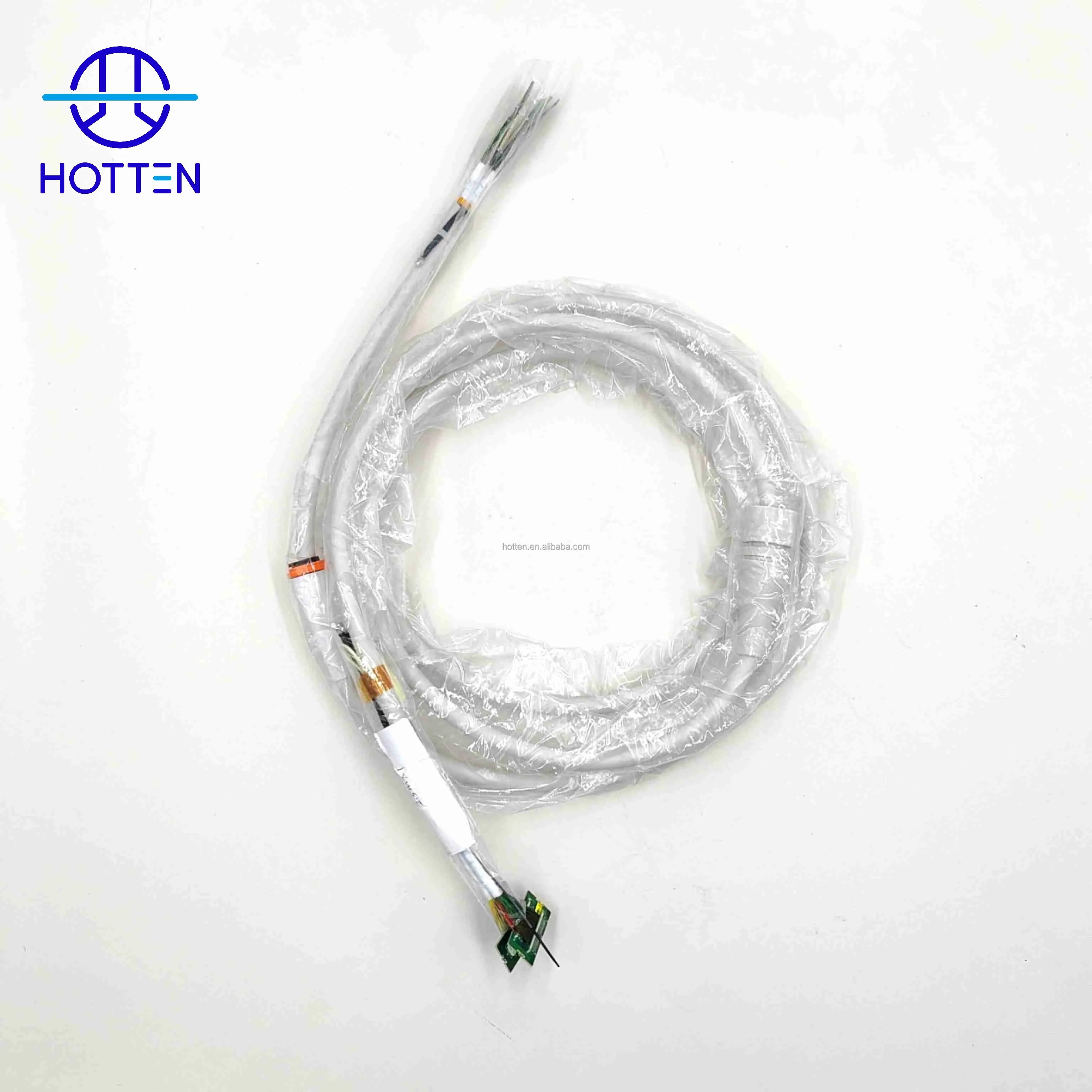

132CX40AWG Høy Kapasitets Håndtering Forbindelse Kabel Medisinsk Ultralydssøke Kabelsamling for B-ultralydsundersøkelse

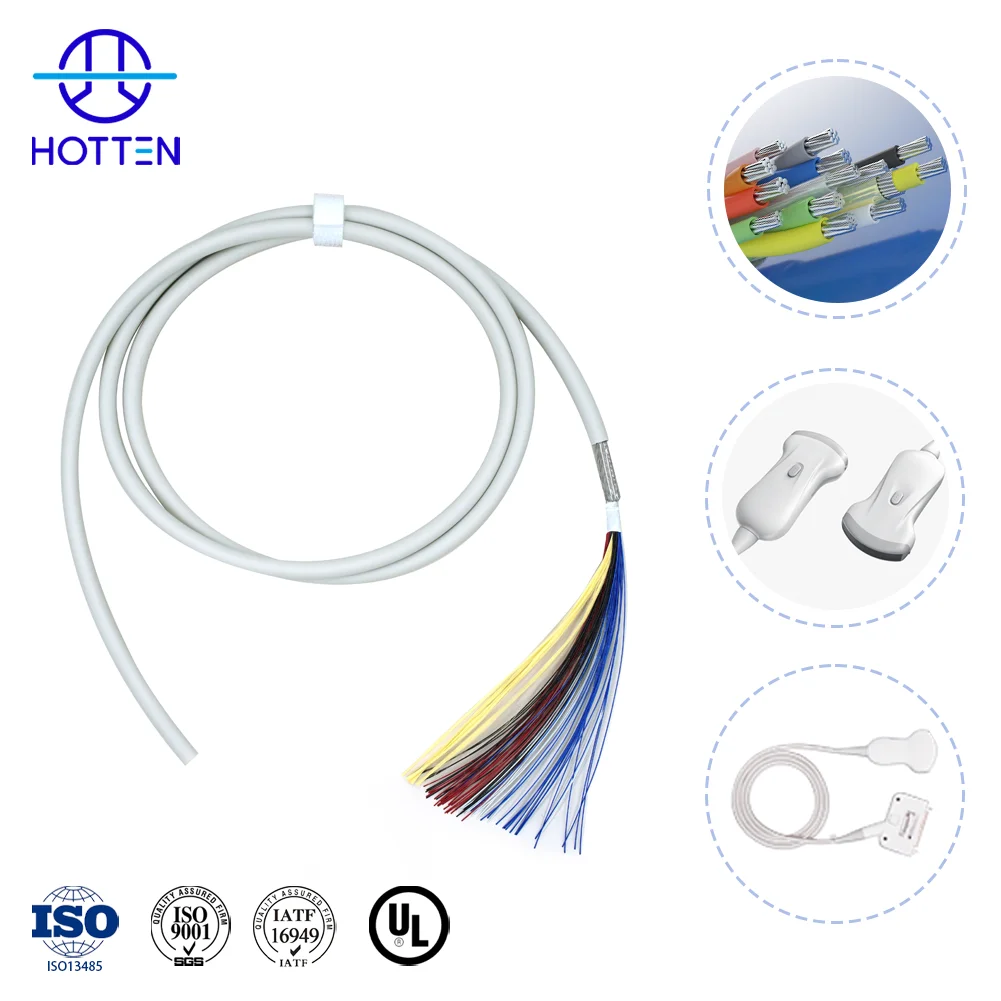

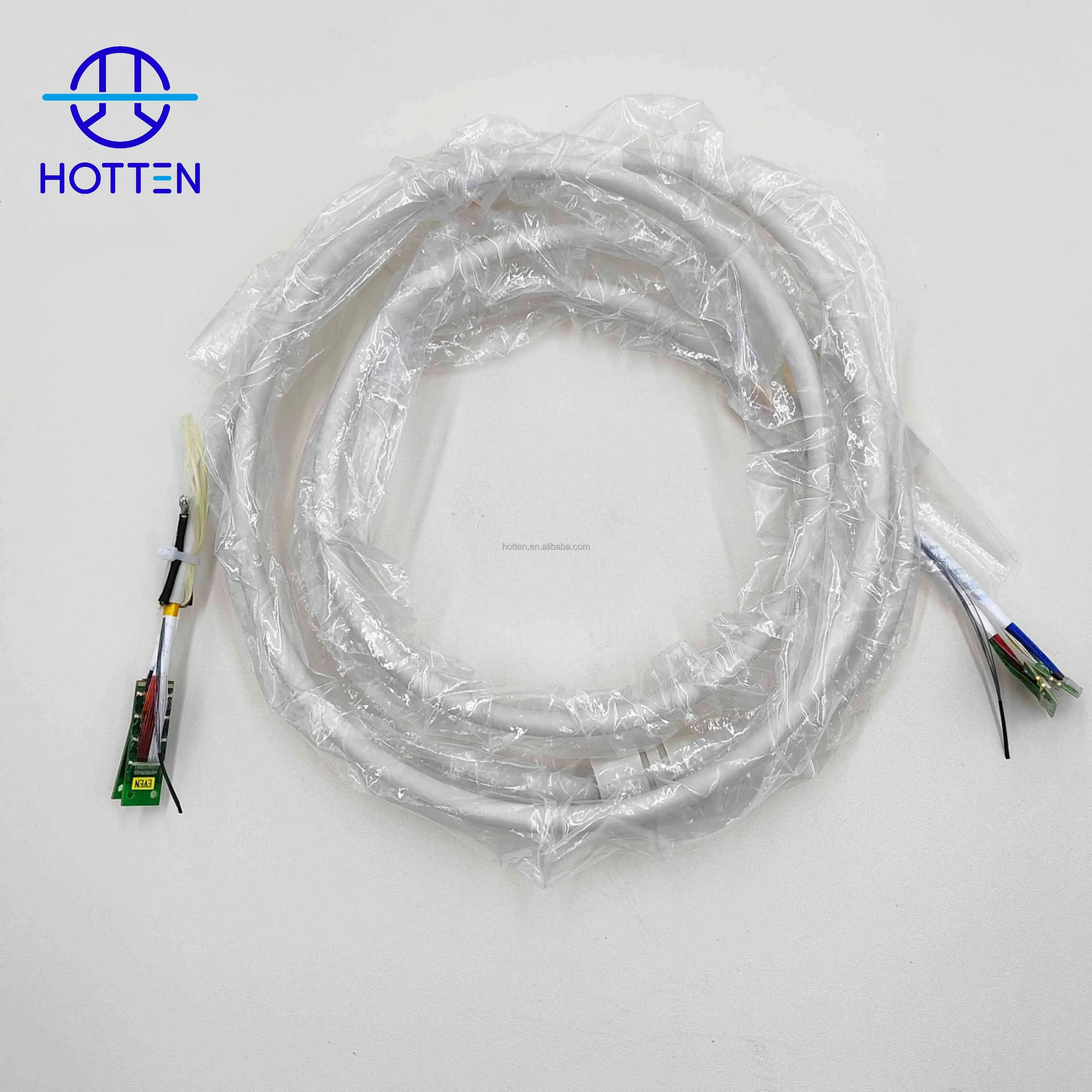

◆ 132-kjerne 40 AWG ultralydsonde Kabelmontering

Høy tetthet Mikro koaksial kabel Løsning for B-ultralydsystemer

HOTTEN 132 kjerner, 40 AWG Lysbildeundersøkelseskabel Montering er designet for medisinske ultralydsonder og B-ultralyd-inspeksjonsutstyr som krever høytetthets signalt overføring, pålitelig koblingsytelse og tilpassede kabelstrukturer.

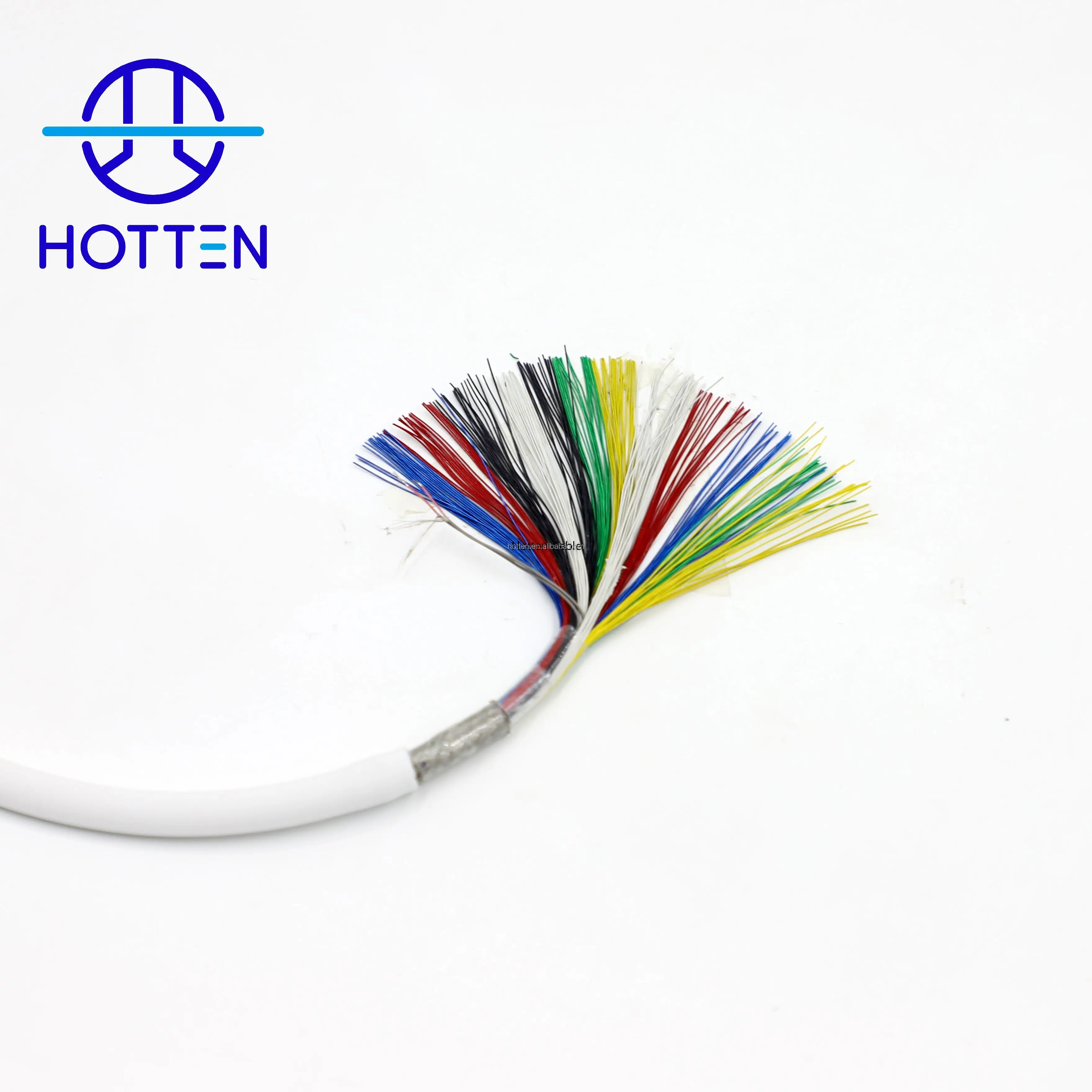

Med en flerkjerne mikrokoaksialkabel-design integrerer denne kabelen mange signalkanaler i en kompakt struktur, noe som hjelper produsenter av medisinsk utstyr å oppnå effektiv signalt overføring innenfor begrenset installasjonsplass.

◆ Nøkkelfordeler

✓ 132-kjerne høytetthets kabelstruktur for flerkanals ultralydsignaler

✓ 40 AWG finleder-design for kompakte medisinske anvendelser

✓ Mikrokoaksialteknologi som gir pålitelig signaloverføring

✓ Utmerket skjermingseffekt for å redusere elektromagnetisk forstyrrelse

✓ Fleksibel struktur egnet for tilkobling av ultralydsondehåndtak

✓ Tilpassede kabelforbindelsesløsninger tilgjengelige

◆ Produktfunksjoner

Høytetthets signaltilkobling for ultralydanvendelser

Moderne ultralydutstyr krever kabler som kan støtte flere signalkanaler samtidig som de opprettholder stabil elektrisk ytelse.

HOTTEN 132-kjerne ultralydkabel er utviklet med optimalisert:

● Fin lederstruktur

● Isolasmateriale

● Skjermlag

● Kabelfordelingsteknologi

Disse designene bidrar til:

✓ Stabil signalt overføring

✓ Kompakt kabeldiameter

✓ Pålitelig langtidbruk

◆ Pålitelig kabelform for medisinsk utstyr

40 AWG-lederdesignet gir en balanse mellom:

● Elektrisk ytelse

● Mekanisk styrke

● Kabels fleksibilitet

Kombinert med tilpassede isolasjons- og skjermingsmaterialer kan denne kabelen oppfylle ulike krav fra produsenter av ultralydutstyr.

◆ Anvendelser

Denne ultralydkabelen med 132 ledere og 40 AWG er egnet for:

● B-ultralydundersøkelsessystemer

● Ultralydsondekomponenter

● Medisinsk bildeutstyr

● Diagnostiske ultralydapparater

● Tilpasset medisinsk utstyr

Ingeniørvirksomhet og innkjøpsvurderinger

Hva ingeniører bør vurdere ved valg av 132C 40AWG-ultralydprobekabel

En høytetthets ultralydprobekabelmontering kobler ultralydtransduceren eller proben til den støttende diagnostiske utstyret. Ved medisinske ultralydsystemer bør kabelvalget balansere høy antall ledere, tynne ledere, kapasitans, signaloverføring, fleksibilitet, kabeldimensjoner og konnektorintegrering .

Denne konfigurasjonen er definert av 132 ledere, 40AWG-ledere og en høykapasitiv konstruksjon , noe som gjør forholdet mellom antall ledere, elektriske egenskaper og mekanisk konstruksjon spesielt viktig under ingeniørutvikling.

Viktige ingeniørfordringer

Publisert produktkonfigurasjon

Markedet 132C + 40AWG + høy kapasitans kombinasjonen må forbli tydelig synlig på siden som produktets primære tekniske identitet.

vurderinger av konfigurasjon med 132 kjerner

Akabel med 132 kjerner krever tydelig elektrisk kartlegging før produksjon.

Ingeniørteam bør definere:

• Ultralydsignalkanaler

• Strømførende ledere

• Jord-/returledere

• Hjelpekanaler

• Skjerm/referanseforbindelser

• Gruppering av kjerner

• Pindeling

For en probekabel med høy kjerneantall anbefales følgende RFQ-pakke:

Kabeltegning + koblingsdiagram + kontakttrekning + pinout

Dette gir leverandøren mulighet til å kontrollere lederfordeling og terminering nøyaktig.

vurderinger av leder med fin dimensjon (40 AWG)

Markedet 40AWG ledertverrsnitt støtter tett konstruksjon av kabel med mange kjerner.

Kundene bør angi:

• Ledningsmateriale

• AWG

• Plating

• Vridestruktur

• Isolasjon

• Elektriske krav

• Krav til fleksibilitet

Ledertverrsnittet bør vurderes sammen med konfigurasjonen på 132 kjerner, siden den totale kabeldiameteren og fleksibiliteten avhenger av hele konstruksjonen.

Høy-kapasitans-betraktninger

Høy kapasitans er en avgjørende elektrisk egenskap ved dette produktet og bør behandles som en ingeniørspecifikasjon, ikke bare som et markedsføringsbegrep.

Kunder bør klargjøre:

• Målkapasitans

• Kapasitans per meter eller total kabelforsterkning

• Akseptabel toleranse

• Måleforhold

• Kabelengde

• Konsistens mellom kanaler

• Påkrevet systemnivå elektrisk ytelse

Den endelige kapasitansen avhenger av kabelformen og dielektrisk konstruksjon, så den bør vurderes sammen med leder- og isolasjonsstrukturen.

Hensyn til signalintegritet

For ultralydsondeanordninger bør signalkvalitet vurderes over hele transmisjonsbanen.

Viktige parametere kan inkludere:

• Lederkonfigurasjon

• Kapasitans

• Kabelengde

• Isoleringsegenskaper

• Skjerming

• Kanalens konsistens

• Jordning

• Konnektoravslutning

• Søkegrunnflate

Hvor ultralydsystemet har spesifikke elektriske godkjenningskriterier, bør disse kravene inkluderes i teknisk tegning eller RFQ.

Kabeldiameter og mekanisk routing

Den ferdige ytre diameteren til et 132-kjerne-kabel avhenger av:

132 kjerneantall + 40 AWG + isolasjon + skjerming + ytre konstruksjon

Kunder bør definere:

• Mål-utvendig diameter

• Maksimal tillatt ytterdiameter

• OD-toleranse

• Klaring for probens ruting

• Mål for håndtakets inngang

• Koblingsinntrådsdimensjoner

• Minimal bøyningsradius

• Kraftavlastning

For en ultralydsonde-kabel med høy tetthet må kabeldiameteren og antall kjerner balanseres under designfasen.

Vurderinger av fleksibilitet

Ultralydsonde-kabler kan utsettes for gjentatt bevegelse under undersøkelse og håndtering.

Ingeniørteamene bør spesifisere:

• Statisk eller dynamisk bøyning

• Minimal bøyningsradius

• Gjentatt bevegelse

• Håndteringsforhold for sonden

• Kabelrouting

• Konnektorens utgangsretning

• Krav til strekkavlastning

• Krav til langsiktig fleksibilitet

Den fullstendige 132-kjerne-strukturen må opprettholde sine elektriske egenskaper samtidig som den oppfyller mekaniske bevegelseskrav.

Skjerming og EMI-hensyn

Om individuell eller helhetlig skjerming kreves, skal avgjøres ut fra arkitekturen til ultralydsystemet.

Kundene bør angi:

• Skjermingstype

• Skjoldmateriale

• Skjermdekning

• Jordingsmetode

• Skjermavslutning

• Isolasjon mellom kanaler

• Skjermkontinuitet på koblingsiden

• EMI-krav

For ultralyd-kabler med høy tetthet skal skjerming og jording vurderes sammen med kapasitets- og signalkrav.

Vurderinger knyttet til håndtering av tilkoblingen

Fordi produktet er posisjonert som et kabelmonteringssett for håndtering , den mekaniske grensesnitten mellom kabler og håndtak må bekreftes nøye.

Viktige hensyn inkluderer:

• Koblingsdel på håndtakssiden

• Kabelutgangsretning

• Kraftavlastning

• Bøyde område nær håndtaket

• Tilgjengelig indre plass

• Koblingsdelens låsemekanisme

• Kabellengde inni håndtaket

Kabelen bør utformes med tanke på det faktiske håndtaksgeometrien, ikke bare velges ut fra de elektriske spesifikasjonene.

Koblings- og avslutningshensyn

For en ultralydskabel med 132 ledere er avslutningen en kritisk del av hele monteringen.

Kunder bør oppgi:

• Konnektorprodusent

• Kontaktserier

• Delnummer

• Antall kontakter

• Avstand

• Pindeling

• Kontaktors orientering

• Møtegrensesnitt

• Oppsigelsesmetode

• Kraftavlastning

• Overmoldingskrav, der relevant

En fullstendig pinout er spesielt viktig for en konfigurasjon med 132 ledere.

Nøkkelinnkjøpsparametere

Når man kjøper en 132C 40AWG ultralydskabel med høy kapasitet, bør innkjøpslagene bekrefte:

EGET tilpassing

HOTTEN støtter tilpassede ultralydprobekabelmonteringer i henhold til kundedrawinger og systemkrav.

Tilpasning kan inkludere:

• Antall kjerner

• AWG

• Ledningsmateriale

• Kapasitans

• Kabeldiameter

• Kabelengde

• Isolasjon

• Skjerming

• Ytre jaket

• Kobling

• Pindeling

• Avslutning

• Håndter koblingsstruktur

• Prototype-mønstre

• Massproduksjonskonfigurasjon

For OEM-prosjekter bør den endelige kabelen utvikles rundt kundens ultralydprobe og håndterarkitektur, snarere enn å behandles som en generisk 132-kjerne-kabel.

Leverandørvurderingskontrolliste

Når man vurderer en leverandør for en 132C ultralydkabel med høy kapasitans, bør innkjøpsteam vurdere følgende:

① Produksjon av kabler med høyt antall kjerner
Kan leverandøren konsekvent produsere og avslutte 132-kjerne-kabelkonfigurasjoner?

② Behandling av kabel med fin advarsel
Kan leverandøren pålitelig behandle 40AWG-ledere i en struktur med høy kjerneantall?

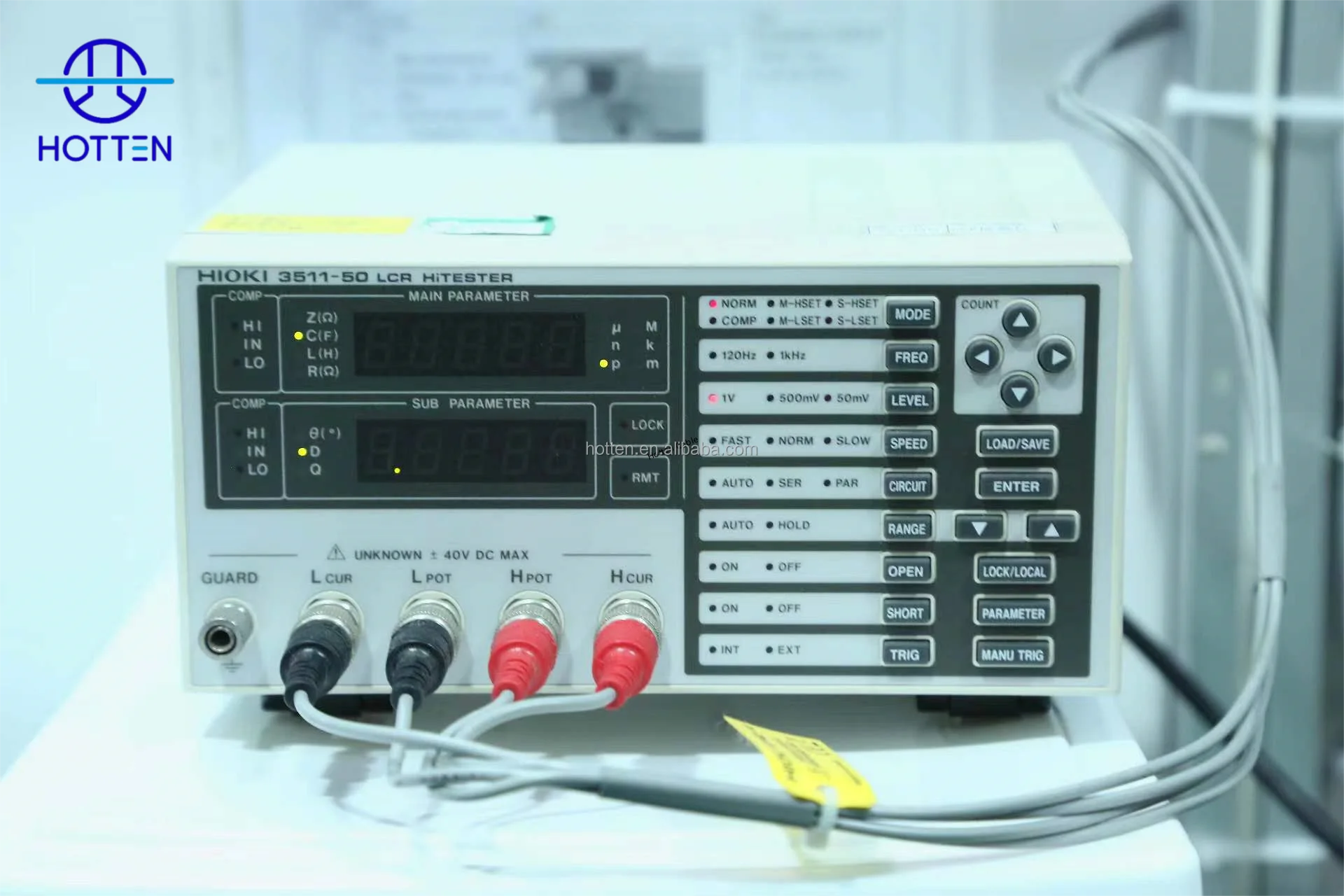

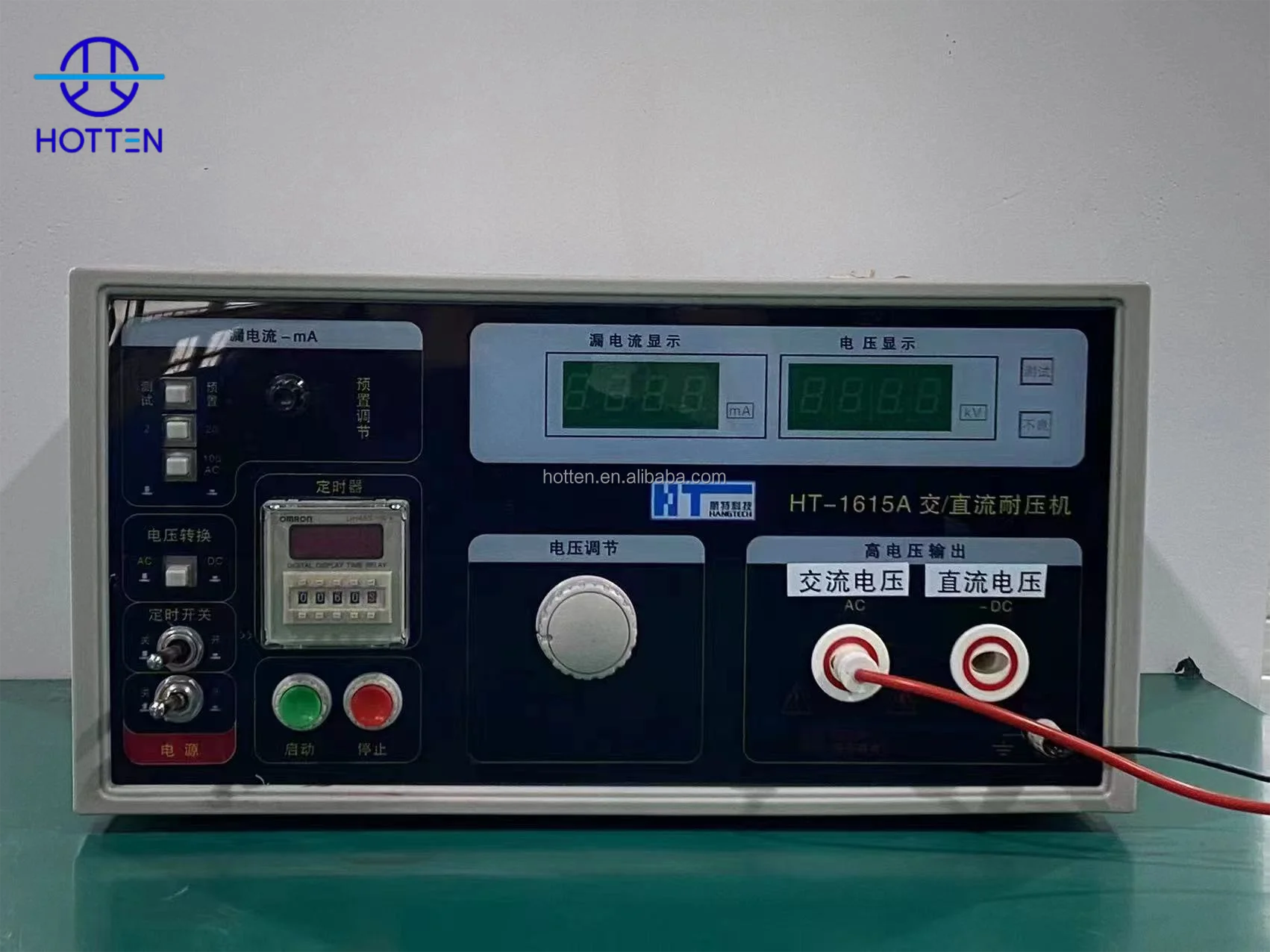

③ Kapasitetskontroll
Kan leverandøren kontrollere den spesifiserte kapasitansen og opprettholde konsekvens mellom kanaler?

④ Evne til ultralydkabler
Har leverandøren erfaring med produksjon av probe- og transducerkabler?

⑤ Koblemontering
Kan leverandøren nøyaktig håndtere pinout og avslutning for høytetthetskontaktorer?

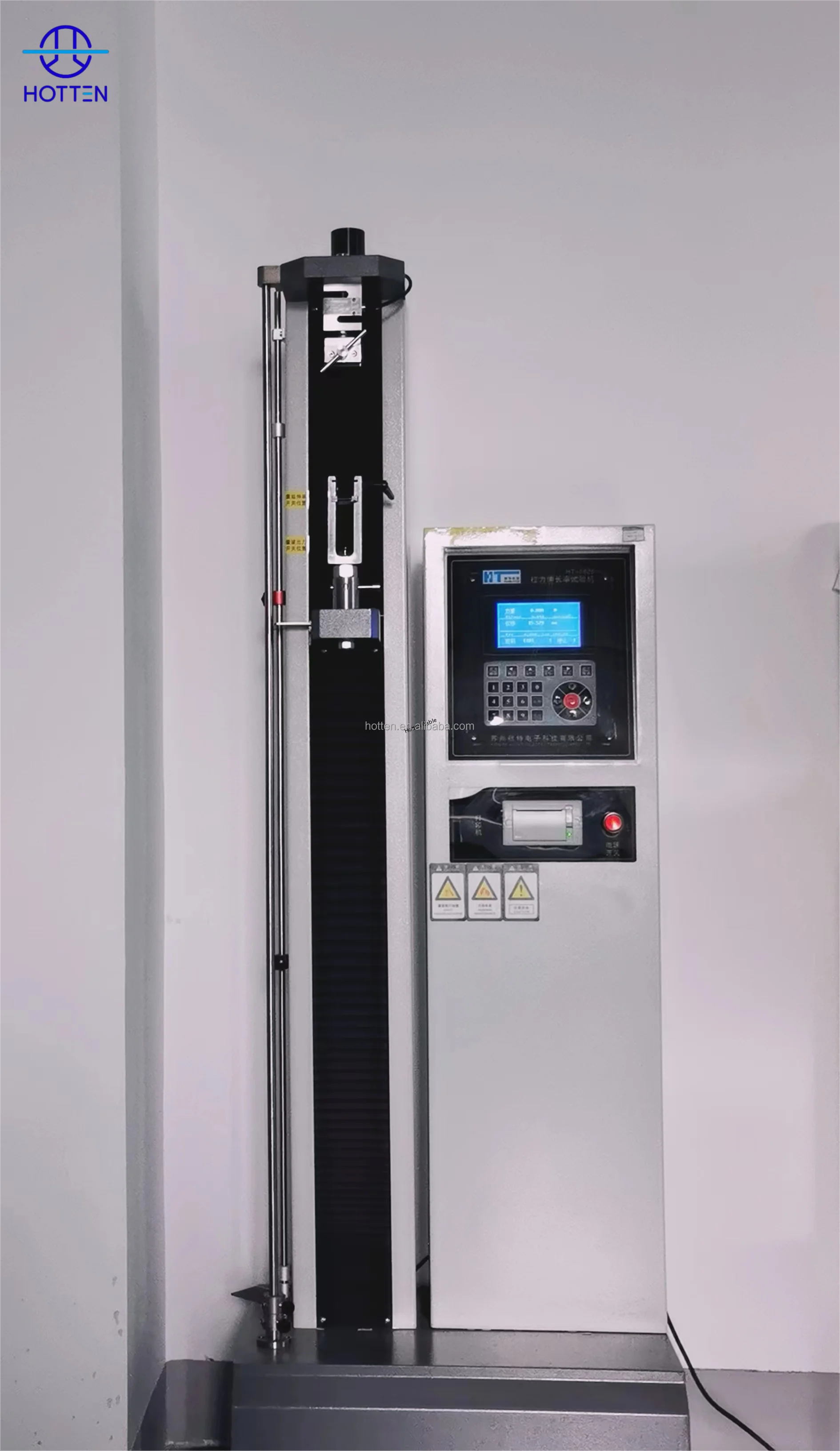

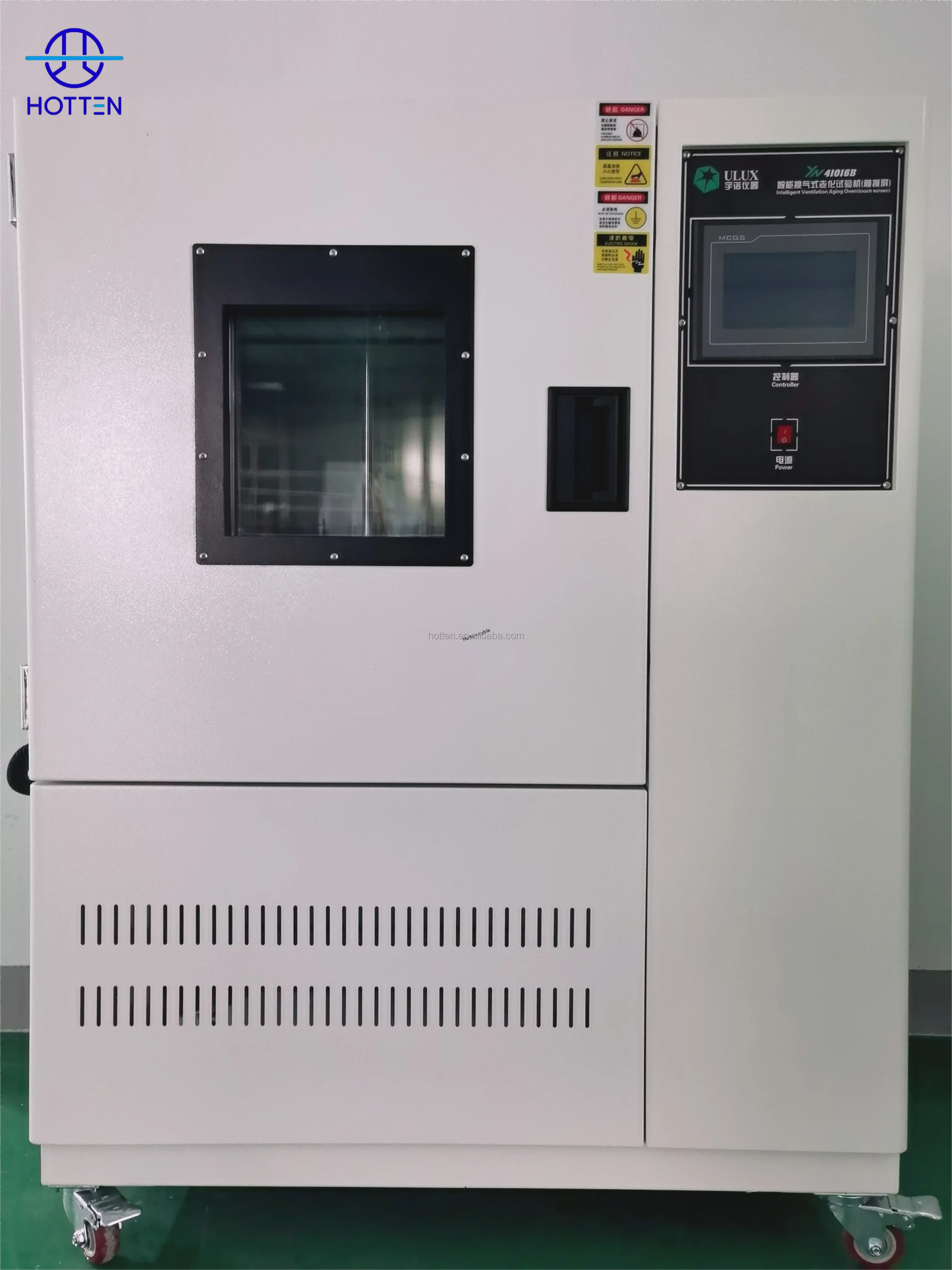

⑥ Mekanisk ytelse
Kan leverandøren opprettholde fleksibilitet og dimensjonell stabilitet under gjentatt håndtering av sonder?

⑦ Støtte fra prototype til serieproduksjon
Kan leverandøren levere tekniske prøver og støtte gjentatt produksjon?

Anbefalt RFQ-informasjon

For raskere teknisk vurdering og prisangivelse anbefales det at kundene leverer:

• Bruk av ultralydsonder

• krav om 132 kjerner

• krav til 40 AWG-leder

• Ledningsmateriale

• Mål med høy kapasitans

• Kapasitans Toleranse

• Kabeltegning

• Mål på ytre diameter og toleranse

• Isolaskjonskrav

• Krav til skjerming

• Kabelengde

• Fleksibilitet / bøyebehov

• Koblingsdel på håndtakssiden

• Koblekontakt på utstyrsiden

• Pinneordning

• Tilslutningsillustrasjon

• Antall prototyper

• Forventet produksjonsvolum

• Nødvendig testing

For dette produktet er den viktigste RFQ-kombinasjonen:

132C + 40 AWG + Høy kapasitans + Kabelens ytre diameter + Kabelens lengde + Koblekontakt + Pinout + Elektriske krav

HOTTENs tekniske støtte for ultralydkabler med 132 kjerner

HOTTEN tilbyr tilpasset kabelforbindelser for medisinske ultralydsonder med høy tetthet for B-ultralyd og relaterte diagnostiske anvendelser.

Dette produktet skiller seg ut ved sin 132-kjerne, 40 AWG, høy-kapasitans håndtak-tilkoblingskonfigurasjon , som gir en spesifikk kabelarkitektur for ultralydsondesystemer som krever et stort antall elektriske kanaler i én montering.

For OEM-utvikling kan kunder levere spesifikasjonen for ultralydsonden, kravet til kapasitans, kabeltegning, informasjon om koblingsdeler og pinout for teknisk vurdering og tilpasset produksjon.

◆ Tilpasningsmuligheter

HOTTEN støtter utvikling av tilpassede ultralydkabler i henhold til kundens krav.

Tilgjengelige tilpasningsmuligheter inkluderer:

✓ Antall kjerner

✓ Lederstørrelse (AWG)

✓ Kabellengde

✓ Skjermingsstruktur

✓ Isolasjonsmaterialer

✓ Ytre mantelmaterialer

Vanlige materialvalg inkluderer:

● PTFE

● FEP

● PFA

● Silikon

● TPU

● PVC

◆ Hvorfor velge HOTTEN

HOTTEN spesialiserer seg på mikrokoaksialkabler og tilpassede medisinske kabelforbindelser .

Evnene våre inkluderer:

✓ Ultrafin trådprosessering

✓ Mikrokoaksial kabelproduksjon

✓ Presis ekstrudering

✓ Kabelforbindelsesstruktur-optimalisering

✓ Prototyputvikling og serieproduksjon

Vi støtter produsenter av medisinsk utstyr med pålitelige kabelløsninger fra innledende design til produksjon.

◆ Ofte stilte spørsmål

Hva er en 132-kjerne ultralydskabel?

En 132-kjerne ultralydskabel er en høytetthetskabel med flere signalkanaler, utformet for ultralydsonder og medisinsk bildeutstyr som krever kompleks signalt overføring.

Hva er forskjellen mellom 40 AWG- og 42 AWG-ultralydskabler?

40 AWG-kabler gir et annet balansert forhold mellom lederstørrelse, mekanisk styrke og elektrisk ytelse, mens 42 AWG-kabler vanligvis er optimalisert for mindre diameter og høyere tetthet.

Kan HOTTEN tilpasse ultralydsonde-kabelsett?

Ja. HOTTEN leverer tilpassede ultralyd-kabelsett, inkludert leder-spesifikasjoner, antall kjerner, skjermingsdesign og kabelkledningsmaterialer.
