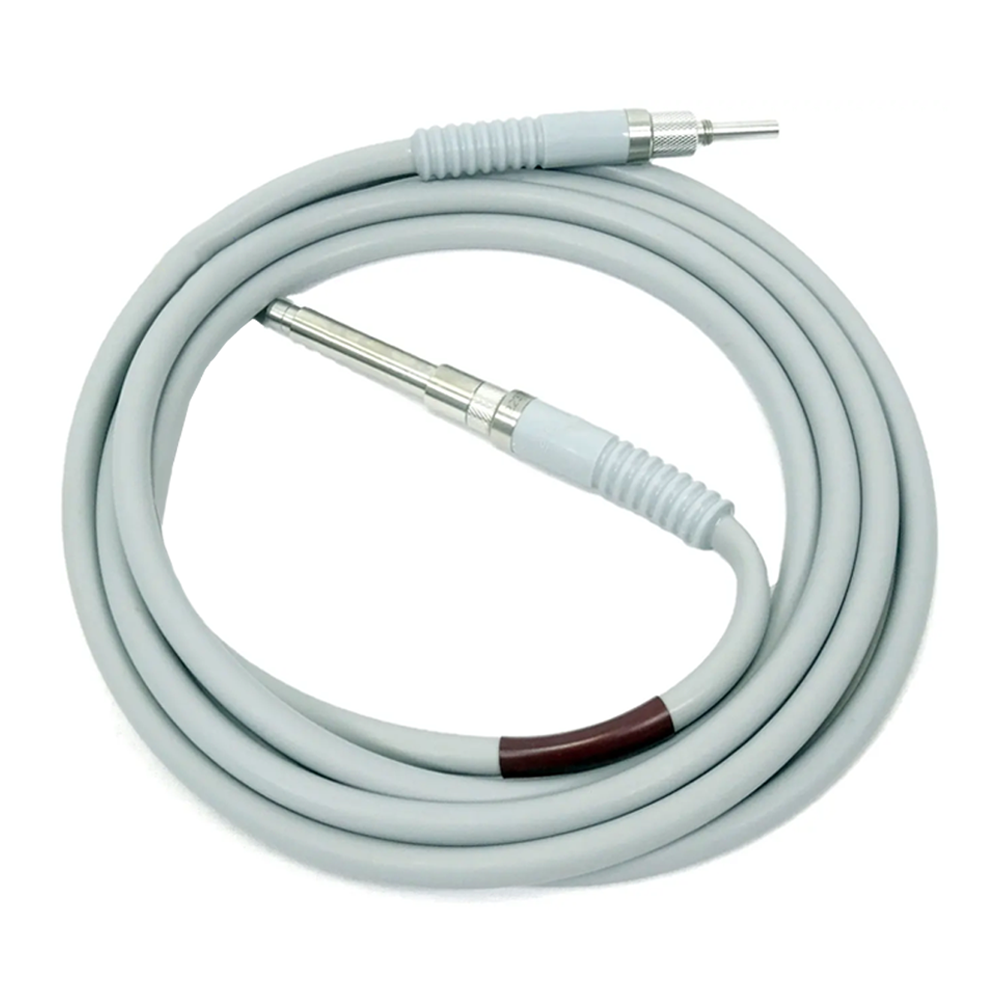

20-Core TPU Materiaal Endoscopische Handgreepkabel Nauwkeurige Ontwerpvorming voor Precieze Afbeelding 20C(3PX36AWG+4X35AWG+10X32AWG)

20-kernige flexibele TPU-endoscopische handelkabel voor medische beeldvormingssystemen

Productoverzicht

✨ De 20-kernige TPU-endoscopische handelkabel van HOTTEN is een hoogdichtheid, op maat gemaakte medische kabel, ontworpen voor geavanceerde endoscopische beeldvormingssystemen en precisie-medische apparatuur.

Dankzij een meerkernstructuur met verschillende AWG-draadconfiguraties ondersteunt deze kabel complexe signaaltransmissie, voeding en besturingsvereisten binnen compacte medische apparaten.

De TPU-buitenmantel biedt uitstekende buigbaarheid, duurzaamheid en weerstand tegen herhaald buigen, waardoor de kabel geschikt is voor veeleisende medische toepassingen die betrouwbare prestaties en een lange levensduur vereisen.

✨ Belangrijke kenmerken

🔹 Hoogdichtheid 20-kernconfiguratie

Ontworpen met meerdere geleiders en aangepaste draadcombinaties om aan de complexe vereisten van medische apparatuur te voldoen.

🔹 Flexibele TPU-mantel

TPU-materiaal biedt:

✓ Uitstekende buigbaarheid

✓ Goede slijtvastheid

✓ Sterke mechanische duurzaamheid

✓ Betrouwbare buigbaarheid op lange termijn

🔹 Aangepaste kabelstructuur

HOTTEN ondersteunt aanpassing, waaronder:

✓ Aantal aders

✓ AWG-combinaties

✓ Geleidermaterialen

✓ afschermingstructuur

✓ Mantelmaterialen

✓ Kabelafmetingen

✓ Connectormontage

🔹 Betrouwbare signaaloverdracht

Een geoptimaliseerde interne structuur helpt stabiele signaaloverdracht te behouden voor medische beeldvormingstoepassingen met hoge resolutie.

Toepassingen

Deze 20 Core Medical Endoscopiekabel kunnen worden gebruikt voor:

🔹 Medische endoscopiesystemen

🔹 HD-endoscopiebeeldapparatuur

🔹 Chirurgische beeldvormingsapparaten

🔹 Medische camerasystemen

🔹 Industriële endoscopieapparatuur

🔹 Precisie-inspectiesystemen

Op maat gemaakte Medisch kabel Verwerking

HOTTEN is gespecialiseerd in op maat gemaakte medische kabeloplossingen voor OEM- en ODM-klanten.

Ons engineeringteam ondersteunt de kabelontwikkeling van prototype tot massaproductie, inclusief:

✓ Ontwerp van kabelstructuur

✓ Materiaalkeuze

✓ Monsterontwikkeling

✓ Op maat gemaakte assemblage

✓ Ondersteuning bij massaproductie

Met professionele kabelproductieapparatuur en kwaliteitsmanagementsystemen biedt HOTTEN betrouwbare kabeloplossingen voor medische en precisie-elektronische toepassingen.

Technische en inkoopgerelateerde overwegingen

Wat ingenieurs moeten overwegen bij de keuze van een 20-aders TPU-endoscopische handvatkabel

Een multi-aderige endoscopische handvatkabel verbindt het endoscopische handvat, beeldvormingscomponenten en ondersteunende elektronica binnen een medisch endoscopisch systeem. Voor compacte beeldvormingsapparatuur moet de kabelkeuze een evenwicht bieden tussen aantal aders, gemengde geleiderdiameters, buigzaamheid, signaaloverdracht, kabeldiameter, mantelmateriaal en connectorintegratie .

Deze configuratie wordt gedefinieerd door een 20-aders structuur met 3P×36AWG + 4×35AWG + 10×32AWG geleiders en een TPU-buitenkleding , waardoor de toewijzing van verschillende geleidergroepen een belangrijk onderdeel vormt van het technisch ontwerp.

Gepubliceerde productconfiguratie

De 20C + TPU + gemengd 36AWG / 35AWG / 32AWG deze combinatie dient als primaire technische identiteit voor dit product te worden behouden.

Belangrijkste technische vereisten

20-kernige configuratie met gemengde aderdoorsneden

Het meest opvallende kenmerk van deze kabel is de leideropstelling:

3P×36AWG + 4×35AWG + 10×32AWG

Dit mag niet eenvoudigweg worden beschouwd als ‘20 kernen’. De verschillende draadgroepen moeten worden toegewezen aan hun werkelijke elektrische functies.

Technische teams dienen te definiëren:

• Functie van elke leidertgroep

• Signaalkanalen

• Differentiële of gepaarde circuits, indien van toepassing

• Voedingskringen

• Aarding / retour

• Controlelijnen

• Hulpverbindingen

• Pin Toewijzing

Een complete kabeltekening en bedradingsschema wordt aanbevolen vóór productie van het prototype.

36AWG / 35AWG / 32AWG-selectie

Het gebruik van drie verschillende geleiderdiameters in één kabel levert een nuttige technische oplossing op:

Endoscopische kabel met gemengde draaddikte

Klanten dienen te verstrekken:

• AWG voor elke groep geleiders

• Geleider materiaal

• Plating

• Strandingstructuur

• Elektrische Functie

• Vereiste flexibiliteit

• Isolatiespecificatie

De uiteindelijke toewijzing van geleiders moet worden gebaseerd op de goedgekeurde klanttekening, en niet worden afgeleid uit de productnaam.

Gekoppelde 36AWG-configuratie

De 3P×36AWG dit gedeelte moet duidelijk worden aangegeven op de kabeltekening.

Klanten dienen te verduidelijken:

• Aantal paren

• Koppelingstoewijzing

• Differentiële of gekoppelde signaalfunctionaliteit

• Aard-/retourarrangement

• Vereiste elektrische eigenschappen

• Contacttoewijzing van de connector

Bij gepaarde signaaltransmissie moeten kabelgeometrie en beëindiging samen met de klantspecifieke interface-eisen worden beoordeeld.

overwegingen voor 32AWG-geleiders

De 10 × 32AWG deze groep biedt een grotere geleiderdoorsnede dan de groepen met 35AWG en 36AWG.

Afhankelijk van de werkelijke systeemarchitectuur kunnen de 32AWG-geleiders worden toegewezen aan circuits met verschillende elektrische of mechanische eisen.

Inkoopteams moeten specificeren:

• Schakelfunctie

• Huidige behoefte

• Signaalvereiste

• Geleider materiaal

• AWG

• Isolatie

• Pin Toewijzing

De exacte toepassing van elke geleider moet voortkomen uit het elektrisch ontwerp van de klant.

Overwegingen voor TPU-mantel

TPU is de belangrijkste materiaalcomponent die verband houdt met de buitenconstructie van dit product.

Bij het kiezen van TPU moeten ingenieurs het volgende definiëren:

• Vereiste flexibiliteit

• Kabeloppervlaktekenmerken

• Mechanische hantering

• Schoonmaomstandigheden

• Bedrijf omgeving

• Kabeldiameter

• Eis op buigbaarheid

• Spanningsontlasting

De TPU-mantel moet worden beoordeeld in combinatie met de interne constructie met gemengde aderdoorsneden, omdat de combinatie van geleiders van invloed is op de algehele buigzaamheid en de afmetingen van de kabel.

Integratie van de endoscoopgreep

De kabel moet passen binnen de fysieke architectuur van de endoscoopgreep.

Technische teams dienen te definiëren:

• Beschikbare ruimte voor kabelrouting

• Locatie van de kabelinvoer

• Kabeluitgangsrichting

• Afmetingen van de connector

• Eisen voor spanningsontlasting

• Minimale buigstraal

• Herhaalde beweging

• Interne vrije ruimte rond beeldvormingscomponenten

Voor een precisiebeeldvormingsapparaat dient de kabel te zijn ontworpen op basis van de werkelijke greepgeometrie, in plaats van eenvoudigweg een standaardkabel met 20 aders te selecteren.

Overwegingen voor signaalintegriteit

Voor HD- of precisiebeeldvormingssystemen moet de kabel worden beoordeeld als onderdeel van het volledige signaalpad.

Relevante parameters kunnen omvatten:

• Geleiderconfiguratie

• Gepaarde geleideropstelling

• Kabel lengte

• Isolatiestructuur

• Afschirming

• Aansluiting van connectoren

• Pin Toewijzing

• Grondverbod

• Interne routing

Indien de klant specifieke eisen heeft met betrekking tot signaalintegriteit of transmissie, moeten deze specificaties worden opgenomen in het RFQ of de kabeltekening.

Afscherming en EMI-overwegingen

Of afscherming vereist is, moet worden bepaald op basis van de werkelijke elektrische architectuur.

Klanten dienen te verduidelijken:

• Gevoelige signaalkanalen

• Afgeschermde structuur

• Schildmateriaal

• Schermdekking

• Aardingsmethode

• Afschermingsafsluiting

• Continuïteit van de afscherming aan de connectorzijde

• EMI-vereisten

Bij een endoscopiekabel met gemengde draaddikte moeten afscherming en geleiderverdeling gezamenlijk worden ontworpen.

Overwegingen betreffende de kabeldiameter

De totale diameter van de afgewerkte kabel hangt af van:

20 °C + gemengde AWG + isolatie + afscherming + TPU-mantel

Klanten dienen op te geven:

• Doel-uitwendige diameter

• Maximaal toegestane buitendiameter

• OD-tolerantie

• Routeeringsafstand

• Afmetingen van de connectorinvoer

• Minimale buigstraal

• Afmetingen voor spanning-ontlasting

Een compacte diameter moet worden afgewogen tegen de vereiste buigzaamheid en elektrische constructie.

Overwegingen met betrekking tot buigzaamheid

Het product is gepositioneerd als een precisie-endoscopische handgreepkabel, dus flexibiliteit kan een belangrijke mechanische vereiste zijn.

Inkoopteams dienen te definiëren:

• Statisch of dynamisch buigen

• Minimale buigstraal

• Herhaalde beweging

• Handvatbeweging

• Assemblageverwerking

• Kabelroute

• Vereiste zachtheid

• Langetermijnmechanische vereisten

De verschillende geleiderdiameters dienen in overweging te worden genomen, omdat een constructie met gemengde doorsneden het algehele buiggedrag van de kabel kan beïnvloeden.

Overwegingen voor connectoren en afsluiting

Voor een 20-aders endoscopische kabel is nauwkeurige afsluiting cruciaal.

Klanten dienen te verstrekken:

• Fabrikant van de connector

• Connectorenreeks

• Onderdeelnummer

• Aantal contacten

• Pitch

• Pin Toewijzing

• Aansluitoriëntatie

• Aansluitinterface

• Beëindigingsmethode

• Spanningsontlasting

• Overmoldingvereisten, indien van toepassing

De pinout moet duidelijk elke groep van 36 AWG-, 35 AWG- en 32 AWG-geleiders identificeren.

Belangrijkste inkoopparameters

Bij het inkopen van deze 20C TPU-endoscopische handgreepkabel moeten inkoopteams bevestigen:

OEM-aanpassing

HOTTEN ondersteunt de ontwikkeling van aangepaste medische endoscopische kabels op basis van klanttekeningen en apparatuureisen.

Customisatie kan omvatten:

• Aantal kernen

• Mengconfiguratie van AWG-afmetingen

• Paarconfiguratie

• Geleider materiaal

• Isolatie

• Afschirming

• TPU jas

• Kabeldiameter

• Kabel lengte

• Verbindingsstuk

• Pin Toewijzing

• Beëindiging

• Prototype monsters

• Configuratie voor massaproductie

Voor OEM-projecten kan de kabel worden ontwikkeld op basis van de meetkunde van het endoscopische handvat en de elektrische architectuur van de klant.

Leverancier Evaluatie Lijst

Bij de beoordeling van een leverancier voor een 20-aders kabel met gemengde aderdikte voor endoscopen, moeten inkoopteams rekening houden met:

① Vermogen om kabels met gemengde aderdikte te verwerken
Kan de leverancier consistent 36AWG-, 35AWG- en 32AWG-geleidergroepen binnen één kabel vervaardigen en identificeren?

② Vermogen om multi-aders endoscopiekabels te produceren
Kan de leverancier de juiste volgorde van geleiders en een assemblage met hoge dichtheid behouden?

③ Productie van TPU-kabels
Kan de leverancier de vereiste flexibele TPU-buismantelconstructie leveren?

④ Signaal- en afschermmogelijkheden
Kan de leverancier gevoelige signaalpaden, afscherming en aardingseisen coördineren?

⑤ Connectormontage
Kan de leverancier de vereiste connector en pinconfiguratie nauwkeurig afsluiten?

⑥ Ondersteuning van prototype naar massaproductie
Kan de leverancier engineeringmonsters en herhaalde productie ondersteunen?

Aanbevolen RFQ-informatie

Voor een snellere technische beoordeling en offerte wordt klanten aanbevolen om het volgende te verstrekken:

• Endoscopemodel / toepassing

• 20-kernconfiguratie

• geleideropstelling met 3P×36AWG + 4×35AWG + 10×32AWG

• Geleider materiaal

• Isolatievereiste

• Vereiste afscherming

• Vereiste TPU-mantel

• Doel-uitwendige diameter

• OD-tolerantie

• Kabel lengte

• Flexibiliteitsvereisten

• Connectornummer

• Pinuitkomst

• Afsluitingstekening

• Aantal prototypes

• Verwachtte productievolume

• Vereiste tests

• Reinigings- en desinfectievereisten

Voor dit product is de belangrijkste RFQ-combinatie:

20C + 3P×36AWG + 4×35AWG + 10×32AWG + TPU + kabel-OD + connector + pinout

HOTTEN-ondersteuning voor engineering van endoscopiekabels met gemengde doorsnede

HOTTEN levert op maat gemaakte multikern-endoscopiehandvatkabels voor medische beeldvorming en precisie-endoscopietoepassingen.

Dit product onderscheidt zich door zijn 20-kernconstructie met gemengde doorsnede — 3P×36AWG + 4×35AWG + 10×32AWG — gecombineerd met een TPU-buitenkoor , met een specifieke kabelarchitectuur voor toepassingen die verschillende geleiderdiameters vereisen binnen één compacte endoscopiekabelverbinding.

Voor OEM-ontwikkeling kunnen klanten de endoscopietekening, het schema van de bedrading, de connectorinformatie en de mechanische routingsvereisten verstrekken voor technische beoordeling en maatwerkproductie.
