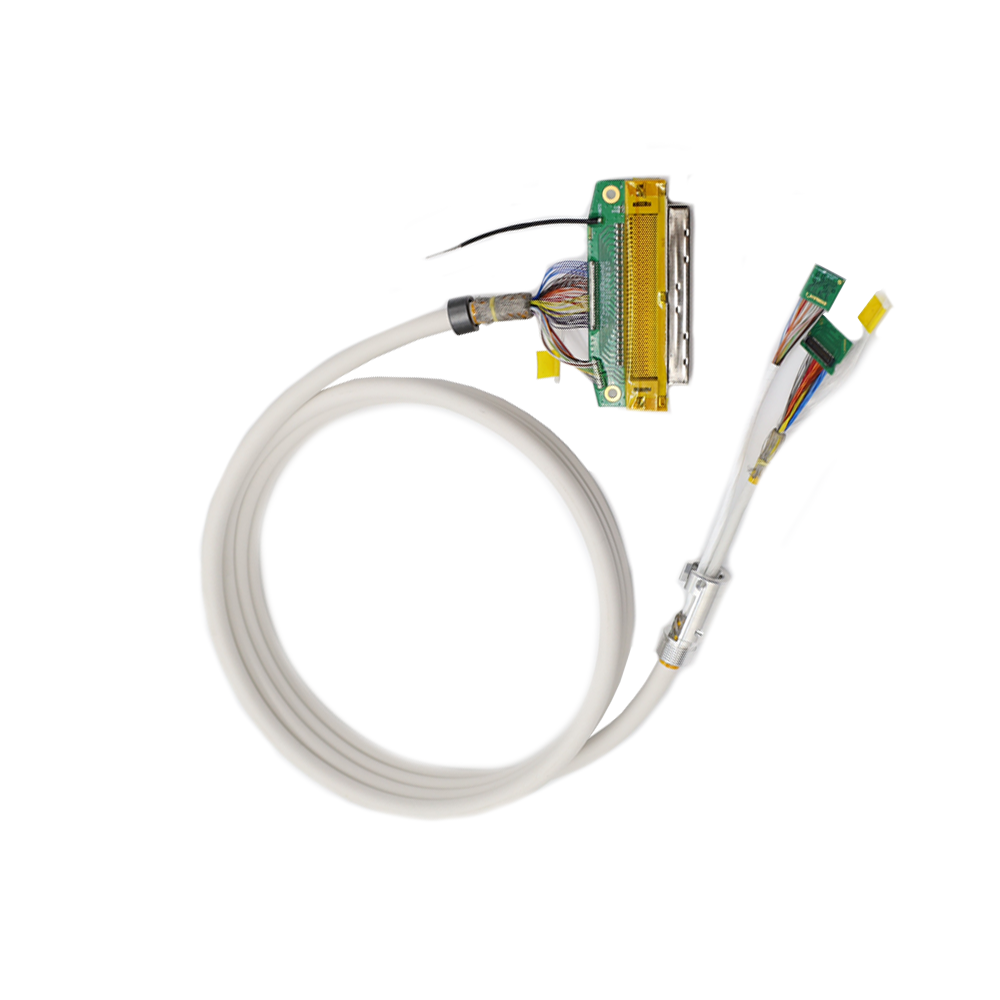

כבל חיבור מושב סונוגרף אולטרה-סאונד עם קפציטנס נמוך 132CX42AWG כבל מושב סונוגרף רפואי לשימוש בבדיקה באולטרה-סאונד B

◆ קיבול נמוך של 132C×42AWG כבל מזג אולטרסאונד

צפיפות גבוהה קַבֵּל מִקְרֹוִי מִזְעֵר פתרון ליישומי אולטרסאונד רפואיים

HOTTEN כבל אולטרסאונד נמוך קיבוליות 132C×42AWG מעוצב למערכות אולטרסאונד רפואיות מתקדמות שדורשות העברה צפופה של אותות, ביצועים חשמליים מעולים ומבנה כבל דק .

nhờ לעיצוב כבל מיקרו קואקסיאלי עם מספר רב של ליבות, כבל זה מאפשר העברת מסדרות אותות מרובות בתוך קוטר מוגבל, תוך שמירה על ביצועי העברה יציבים.

מבנה נמוך הקיבוליות המאופטם עוזר להפחית את אובדן האות ולשפר את איכות העברת התמונה, מה שהופך אותו מתאים ליישומים מדויקים של מקלטי אולטרסאונד.

◆ יתרונות מרכזיים

✓ מבנה כבל מיקרו קואקסיאלי עם 132 ליבות להעברת אותות צפופה

✓ עיצוב מוליך דק במיוחד בגודל 42AWG להתקנים רפואיים קומפקטיים

✓ ביצועי קיבול נמוכים לשיפור שלמות האות

✓ מאפייני התנגדות יציבים לדימות אולטרסאונד מהימן

✓ מבנה כבל גמיש מתאים לתנועת הסonde

✓ עיצוב מותאם זמין לייצרני ציוד רפואי ל-OEM

◆ תכונות המוצר

עיצוב עם קיבול נמוך למערכות אולטרסאונד ביצועיות

ציוד אולטראסאונד רפואי דורש כבלים עם מאפיינים חשמליים מעולים כדי לשמור על העברת אותות מדויקת.

הוטן מפתחת כבלי אולטראסאונד בעלי קיבול נמוך על ידי אופטימיזציה של:

● גודל ומבנה המוליך

● בחירת חומר בידוד

● עיצוב שיכתוב

● טכנולוגיית סידור כבלים

טכנולוגיות אלו תורמות להישגים הבאים:

✓ הפחתת דעיכה של האות

✓ שיפור יציבות ההעברה

✓ ביצועי אות תמונתיים משופרים

◆ מבנה כבל מיקרו-קוואקסיאלי בצפיפות גבוהה

עם 132 ערוצים מיקרו-קוואקסיאליים נפרדים , הכבל האולטרסאונדי הזה מספק רמת אינטגרציה גבוהה למערכות הדמיה רפואית מורכבות.

המבנה הקומפקטי עוזר לייצרני ציוד:

● לצמצם את דרישות השטח הפנימי לכבלים

● לשפר את הגמישות בעיצוב הסonde

● לתמוך בפונקציות הדמיה אולטרסאונד מתקדמות

שיקולי הנדסה וקנין

מה מהנדסים צריכים לקחת בחשבון בעת בחירת כבל חקירה אולטרסאונד נמוך קיבוליות 132C 42AWG

כבל ידית חקירה אולטרסאונד בצפיפות גבוהה מחבר את הממיר האולטרסאונדי או הידית לציוד האבחון התומך. במערכות אולטרסאונד מסוג B, יש לאזן בין מספר ליבות גבוה, מוליכים דקים, קיבוליות נמוכה, העברת אותות, גמישות, ממדים של הכבל ואינטגרציה של חיבורים .

תצורה זו מוגדרת על ידי 132 ליבות, מוליכים 42AWG ועיצוב נמוך קיבוליות , מה שהופך את הקשר בין הגאומטריה של המוליכים, השכבה המבודדת, אורך הכבל והביצועים החשמליים לחשוב במיוחד בשלב הפיתוח ההנדסי.

תצורת מוצר

ה 132C + 42AWG + נמוך קיבוליות השילוב הזה צריך להישמר כזיהוי הטכנולוגי העיקרי של מוצר זה.

דרישות הנדסיות עיקריות

שקולות תצורת ה-132 ליבה

א כבל של 132 ליבות כבל אולטראסאונד דורש מפת מוליכים מוגדרת בבירור.

הלקוחות צריכים לזהות:

• ערוצי אות אולטרסאונד

• חיבורי חשמל

• אדמת / חזרה

• מעגלים עזר

• קווים בקרתיים

• חיבורי שילדה/התייחסות

• קיבוץ ליבות

• הקצאת פינים במחבר

עבור כבל של 132 ליבות, חבילת ההנדסה המומלצת היא:

תשריט כבל + תרשים חיווט + תשריט חיבור + סידור פינים

זה מבטיח שכל מוליך יזוהה במדויק לאורך כל תהליך ייצור הכבל וסיומו.

היבטים הקשורים למוליך דק בגודל 42AWG

ה 42AWG קוטר המוליך הוא גורם טכני חשוב למוצר זה.

צוותי הקנייה צריכים לאשר:

• חומר מוליך

• AWG

• סיכה

• מבנה השזרה

• בידוד

• דרישות חשמליות

• דרישות גמישות

יש לערוך הערכה של הבחירה ב-42AWG יחד עם תצורת ה-132 ליבות, מאחר שגודל הכבל הכולל והתנהגותו המיכנית תלויים בבנייה המלאה.

שקולות נמוכות של קיבול

נמוך קיבוליות זהו התיאור החשמלי המהותי של מוצר זה.

הלקוחות צריכים לציין:

• קיבול יעד

• קיבוליות למטר או קיבוליות כוללת של הכבל

• סובלנות מותרת

• תנאי מדידה

• אורך כבל

• עקביות בין ערוצים

• מאפיינים חשמליים ברמה מערכתית הנדרשים

הקיבול מושפע מהגאומטריה של המוליכים, מבנה הדיאלקטריק ובניית הכבל, ולכן אין להתייחס אליו באופן עצמאי.

בחירת קיבול נמוך לעומת קיבול גבוה

למטרות רכישה, מועיל להבדיל בין מוצר זה לתצורות כבלי אולטראסאונד בעלי קיבול גבוה של HOTTEN.

עמוד זה צריך לייצג בבירור:

132C + 42AWG + נמוך קיבוליות

במקום פשוט "כבל אולטרסאונד בעל 132 ליבות."

הקיבול הנדרש צריך להתקבל מהטרנסדוצר והארכיטקטורה האלקטרונית של הלקוח, מאחר שמערכות שונות עלולות לדרוש מאפיינים חשמליים שונים.

שקולות של שלמות האות

לשימושים בprob'י אולטרסאונד, הכבל מהווה חלק מהנתיב המלא של ההעברה.

פרמטרים רלוונטיים עשויים לכלול:

• תצורת המוליכים

• קיבול

• אורך כבל

• מאפיינים דיאלקטריים

• הגנה

• עקביות בין ערוצים

• העתקה

• התקנת מחבר

• ממשק החקירה

כאשר הלקוח קבע מדדי קבלה חשמליים, יש לכלול אותם בתרשים הכבל או בבקשת הצעת מחיר (RFQ).

קוטר הכבל ונתיב ההתקנה המכנית

קוטר הכבל הסופי תלוי ב:

132C + 42AWG + בידוד + שיכון + מבנה חיצוני

הלקוחות צריכים לציין:

• קוטר חיצוני יעד

• הקוטר החיצוני המרבי המותר

• סיבולת קוטר חיצוני

• אימות מסלול החיבור

• מידות הכניסה למתלה

• מידות כניסת המחבר

• רדיוס פיתול מינימלי

• הפחתת מתח בכבלים

כבל קטן עם מספר רב של ליבות חייב לאזן בין דרישות חשמליות לבין מקום מכני לרouting.

גמישות וחיבור לכפתור

ככבל חיבור לכפתור, המוצר עלול לחוות כפיפות ותנועות חוזרות סביב ה-probe או הכפתור.

צוותי ההנדסה צריכים להגדיר:

• עיקום סטטי או דינמי

• רדיוס פיתול מינימלי

• תדירות התנועה

• תנאי ניפוח הסonde

• נתיב כבל בידית

• כיוון יציאת המחבר

• דרישות להפחתת מתח בקابل

• גמישות לטווח ארוך

המבנה המלא של 132 הליבות חייב לשמור על מאפייניו החשמליים בתנאים המכניים הדרושים.

שכבות ויקייה והתחשבות ב-EMI

האם נדרשת שילוט פרטית או שילוט כולל ייקבע מהארכיטקטורה של מערכת האולטרסאונד.

הלקוחות צריכים לברר:

• סוג מגן

• חומר שilded

• כיסוי שריון

• שיטת היצירת קרקעית

• השלמת השקיפות

• הפרדה בין ערוצים

• רציפות השקיפות בצד המחבר

• דרישות EMI

בכבלים נמוכי קיבול לאולטרסאונד, השילוט חייב להיות מעוצב יחד עם מבנה המוליך והדיאלקטריק, משום שגאומטריית הכבל משפיעה על הביצועים החשמליים.

שקולות של מחבר וסיום

כבל בעל 132 ליבות דורש סיום צפוף ומדויק.

הלקוחות צריכים לספק:

• יצרן המחבר

• סדרת מקלעים

• מספר חלק

• מספר המגעים

• פיץ'

• השמה של פינים

• כיוון החיבורים

• ממשק התאמה

• שיטת סיום

• הפחתת מתח בכבלים

• דרישות עטיפת חומרים, במקרה שחלו

תיאור מלא של ההקצאות (pinout) הוא חשוב במיוחד בכבל פרובה בעל 132 ליבות.

פרמטרי רכישה מרכזיים

בעת רכישת כבל יד פרובה לאולטרסאונד נמוך קיבול מסוג 132C בגודל 42AWG, צוותי הרכש צריכים לאשר:

התאמה-personalization OEM

הוטן תומך בפיתוח כבל אולטרסאונד מותאם אישית בהתאם לשרטוטים של הלקוח ולדרישות היישום.

התאמה אישית עלולה לכלול:

• מספר הליבות

• AWG

• חומר מוליך

• קיבול

• קוטר כבל

• אורך כבל

• בידוד

• הגנה

• מכסה חיצונית

• מחבר

• השמה של פינים

• השלמה

• תצורת החיבור של המנוף

• דוגמיות פרוטוטיפ

• תצורה לייצור המונע

בפרויקטים של יצרנים מקוריים (OEM), הכבל הסופי צריך להתפתח סביב ארכיטקטורת המנוף והגלאי לאולטרסאונד של הלקוח.

רשימת בדיקה להערכה של ספקים

בעת הערכת ספק עבור כבל אולטרסאונד נמוך קיבוליות מסוג 132C, צוותי הקנייה צריכים לקחת בחשבון:

① ייצור של כבלים בעלי מספר ליבות גבוה
האם הספק מסוגל לייצר ולהשלים באופן עקבי מבנה כבל בעל 132 ליבות?

② עיבוד כבלים דקים
האם הספק מסוגל לעבד באופן מהימן מוליכים בגודל 42AWG בתוך רכיב בעל מספר ליבות גבוה?

שליטה בקיבול
האם הספק מסוגל להשיג באופן עקבי את דרישה הנמוכה לקיבוליות של הלקוח?

④ חווית כבל אולטרסאונד
האם לספקי יש ניסיון ביישומים של כבלים למנופי ואל גלאי אולטרסאונד?

⑤ בקרת מידות וגמישות
האם הספק מסוגל לשמור על קוטר החוץ (OD) הנדרש של הכבל וביצועיו המכאניים?

⑥ הרכבת מחברים
האם הספק מסוגל לנהל במדויק את המחברת בעלת הצפיפות הגבוהה ואת סדר ההתחברויות?

⑦ תמיכה מעיצוב פרוטוטיפ לייצור המונע
האם הספק מסוגל לתמוך בערכות הנדסיות וליצור חוזר?

מידע מומלץ לבקשה להצעת מחיר

כדי להאיץ את הערכת ההנדסה ואת הצעת המחיר, מומלץ לספק ללקוחות:

• יישום חיבורי חקר אולטרסאונד

• דרישה של 132 ליבות

• דרישה של מוליך בגודל 42 AWG

• חומר מוליך

• יעד של קיבול נמוך

• סובלנות קיבול

• ציור הכבל

• קוטר חיצוני יעד וסיבולת

• דרישת בידוד

• דרישת שילוט

• אורך כבל

• דרישות גמישותות‏/עיקום

• מספר חלק של החיבור

• הרכבה לפי פינים

• שרטוט סיום החוט

• כמות פרוטוטיפ

• נפח הייצור הצפוי

• הבחנות הנדרשות

עבור מוצר זה, צירוף ה- RFQ החשוב ביותר הוא:

132 ליבות + מוליך בגודל 42 AWG + קיבול נמוך + קוטר חיצוני של הכבל + אורך הכבל + מתחבר + סדר התחברויות + דרישות חשמליות

תמיכה הנדסית של כבל אולטרסאונד נמוך קיבול של HOTTEN עם 132 ליבות

הוטן מספקת פתרונות מותאמים אישית כבלים לחיבור ידיות וחיישנים רפואיים של אולטרסאונד בעלי צפיפות גבוהה לשימוש באולטרסאונד מסוג ב' ויישומים אבחנתיים קשורים.

המוצר הזה מتميز על ידי תצורה בעלת 132 ליבות, קוטר חוט 42 AWG וקיבול נמוך , המספקת ארכיטקטורת כבל חשמלית ומיכנית ספציפית למערכות prob של אולטראסאונד, שבהם בקרת קיבול וצפיפות גבוהה של ערוצים הם קריטיים.

לפיתוח על ידי יצרנים מקוריים (OEM), הלקוחות יכולים לספק את مواפיי ה-probe, דרישת הקיבול, תרשים הכבל, פרטי המחבר והקצבה (pinout) לצורך הערכת הנדסתית וייצור מותאם אישית.
