Cos'è il cavo coassiale microscopico e in quali applicazioni elettroniche viene utilizzato

Nell'elettronica contemporanea, la miniaturizzazione non è mai stata così richiesta. I dispositivi stanno diventando sempre più piccoli, ma le loro capacità, la velocità di elaborazione, la qualità dell'immagine e il tasso di trasferimento dati stanno aumentando. Questo paradosso impone requisiti enormi sugli elementi interni, in particolare sui cavi per segnali ad alta frequenza che collegano schede, sensori, display e processori.

Entra in scena il cavo microcoassiale. Il microcoassiale non è né una versione ridotta del classico cavo coassiale RF né un esperimento di nicchia condotto in laboratorio, bensì un mezzo di trasmissione indispensabile in decine di settori industriali. Ma cos'è esattamente e in quali applicazioni viene impiegato?

Definizione Cavo Coassiale Micro

Il cavo coassiale microscopico è una linea di trasmissione del segnale ad alta precisione, definita da un diametro esterno solitamente inferiore a 1,0 mm e, in molti casi, inferiore a 0,28 mm. Analogamente ai normali cavi coassiali, è composto da quattro strati concentrici:

Conduttore centrale: in rame o lega di rame, solido o a trefoli microscopici.

Isolante dielettrico: polimeri schiumati, FEP o PTFE, che garantiscono una separazione precisa dei conduttori.

Schermatura: conduttori con rivestimento in foglio, intrecciati o avvolti a spirale, dotati di protezione contro le interferenze elettromagnetiche (EMI).

Guaina esterna: polimero resistente all’abrasione, adatto all’ambiente di impiego.

A differenza dei cavi coassiali standard, tuttavia, i cavi coassiali microscopici possono essere prodotti con tolleranze dell’ordine del micron, vengono terminati mediante saldatura laser o microsaldatura e sono testati per funzionare anche in condizioni meccaniche ed ambientali estreme.

In Hotten Electronic Wire, la cavo Coassiale Micro tecnologia è il cuore del motore di ricerca e sviluppo. Con un numero straordinario di nuove specifiche per cavi che vengono rilasciate ogni anno, progettiamo questi micro-cavi per risolvere problemi non affrontabili con cablaggi convenzionali.

Dove Cavo Coassiale Micro Viene utilizzata

1. Dispositivi medici: visualizzazione e diagnosi

I cavi microcoassiali sono ampiamente utilizzati nei dispositivi medici destinati a operare all’interno del corpo umano. Gli endoscopi, i broncoscopi e gli artroscopi moderni sono dotati di telecamere con chip integrato nella punta, che richiedono una trasmissione video ad alta larghezza di banda attraverso canali strumentali di dimensioni millimetriche.

Un esempio di ureteroscopio flessibile presenta diversi canali operativi, oltre ai fasci per l’immagine e per la luce. Cavi microcoassiali con diametro esterno fino a 0,32 mm possono trasmettere video HD o 4K non compresso dall’estremità più distale al processore, anche dopo 180 rotazioni e successiva sterilizzazione in autoclave.

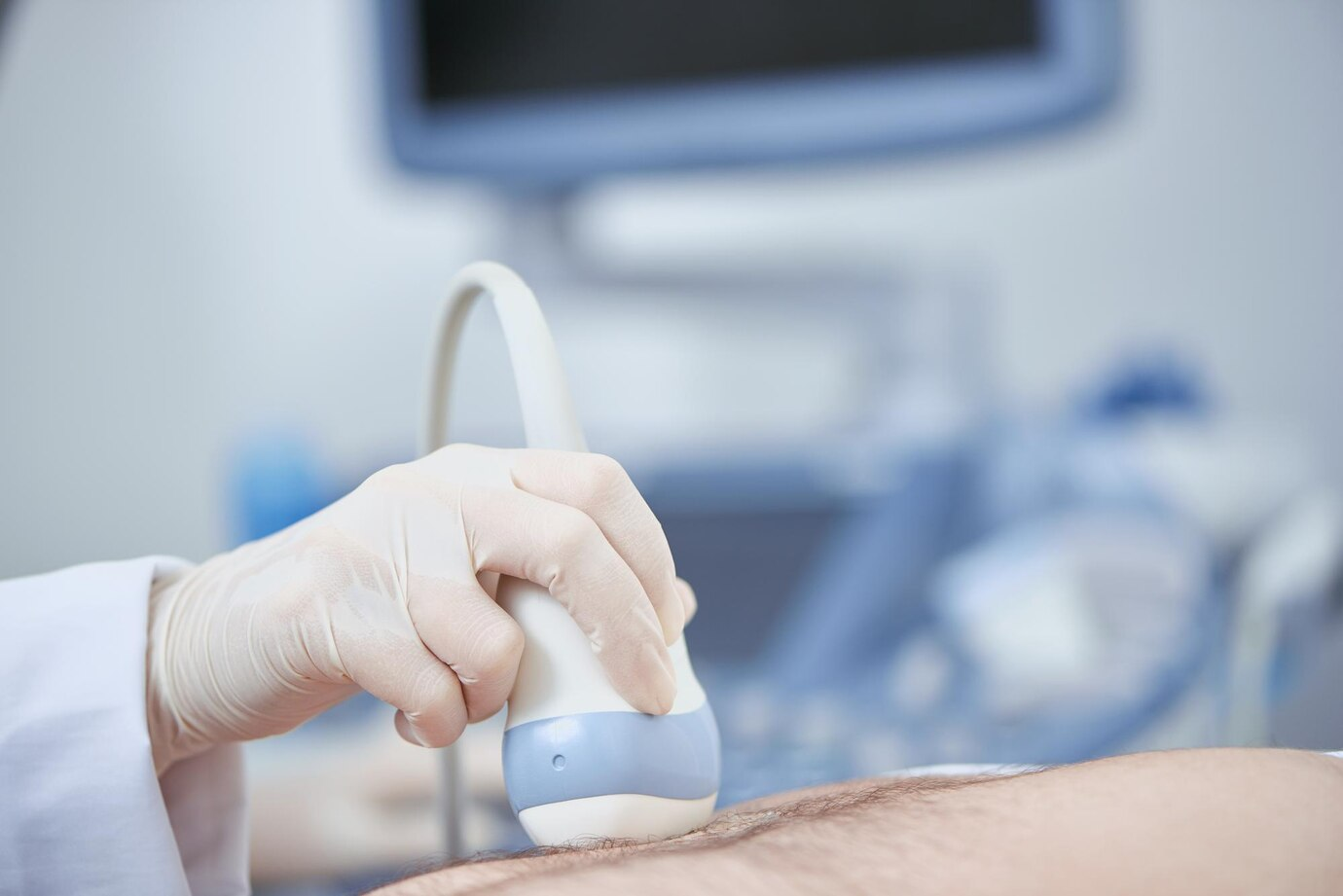

Allo stesso modo, i trasduttori ad ultrasuoni dispongono di elementi piezoelettrici a matrice sfasata, ciascuno dei quali richiede percorsi di segnale indipendenti. I fasci di cavi microcoassiali sostituiscono ingombranti fasci di cavi a coppia intrecciata, rendendo la maniglia delle sonde molto più leggera e più ergonomica per gli operatori ecografici.

2. Elettronica di Consumo : AR/VR e dispositivi indossabili

AR e VR gli headset richiedono schermi ad altissima risoluzione posizionati a pochi millimetri dagli occhi dell’utente. Ciò richiede una trasmissione dati estremamente elevata in spazi fisici molto ristretti.

Negli assiemi ottici pieghevoli, i driver del display sono collegati ai pannelli OLED o micro-LED mediante cavi coassiali microscopici che si flettono insieme allo sviluppo dell’assieme della fascia per la testa e possono essere articolati numerose volte. Le loro proprietà di schermatura evitano che le interferenze elettromagnetiche compromettano i sensori di tracciamento della testa o introducano artefatti sull’immagine.

Le action camera di alta qualità, gli smartphone con moduli zoom periscopici e i droni compatti utilizzano anche microcoassiali per collegare i segnali alle cerniere meccaniche e ai sistemi gimbal.

3. Robotica industriale e automazione

I robot industriali, in particolare i robot collaborativi (noti anche come cobot), ovvero robot che lavorano insieme agli esseri umani, devono ricevere costantemente segnali trasmessi attraverso giunti che ruotano milioni di volte. In tali condizioni, i cavi standard si surriscaldano e diventano inefficaci.

I microcoassiali e i conduttori a microfili, con un’ottimizzazione della geometria dello schermo, garantiscono l’integrità del segnale mantenuta per oltre 10 milioni di cicli di flessione. Il loro impiego è stato riscontrato nei sistemi di visione per bracci robotici, nelle telecamere per ispezioni automatiche e nei loop di feedback per il posizionamento di precisione.

4. Aerospaziale e difesa

I droni, noti anche come veicoli Aerei senza Pilota (UAV), sono strutture aeree di dimensioni centimetriche che trasportano telecamere gimbali ad alta risoluzione, telecamere termiche e sistemi LIDAR. La riduzione del peso non è opzionale: è un requisito fondamentale per la missione.

La larghezza di banda necessaria per supportare il video in tempo reale in downlink è garantita da cavi coassiali microscopici con capacità di carico minima. Il loro raggio di curvatura ridotto consente loro di passare attraverso un sistema cardanico e attraverso bracci pieghevoli del drone.

5. Prova e misurazione

Le apparecchiature di prova automatiche (ATE), gli analizzatori di spettro ad alta frequenza e gli oscilloscopi ad alta frequenza richiedono tutti percorsi di segnale a bassa perdita tra gli strumenti di misura e il dispositivo in prova. I cavi coassiali microscopici mantengono l'integrità del segnale nelle interfacce delle sonde con elevata densità di popolazione, nonché nelle connessioni backplane ad alta densità.

Perché i cavi standard non funzionano in queste applicazioni

I tradizionali fili discreti, i cavi flessibili planari e persino i comuni cavi coassiali di tipo RG non soddisfano i requisiti sempre più ridotti dell’elettronica moderna:

Efficienza dello spazio: Le dimensioni coassiali di 2 mm e superiori occupano spazio prezioso all’interno di dispositivi portatili e strumenti.

Durata flessibile: i conduttori solidi si rompono se sottoposti ripetutamente a flessione; i cavi coassiali micro-intrecciati possono resistere a milioni di cicli.

Integrità del Segnale: I cavi non schermati sono soggetti a interferenze elettromagnetiche (EMI); il microcoassiale presenta uno schermo circonferenziale completo.

Peso: Ogni grammo conta nei droni e nei dispositivi indossabili; il microcoassiale è oltre il 70% più leggero rispetto alle soluzioni tipiche.

Il vantaggio Hotten

In Hotten Electronic Wire non produciamo soltanto cavi microcoassiali, ma li progettiamo anche. Il nostro stabilimento di 10.000 metri quadrati è dedicato a 40 unità produttive specializzate per l’estrusione, la trefilatura, lo schermatura e la terminazione di cavi microcoassiali. Una produzione annuale superiore ai 144 milioni di metri non implica semplicemente una grande capacità produttiva, ma garantisce un elevato livello di coerenza: tutti i metri vengono prodotti secondo identici standard di alta qualità, sia elettrici che materiali.

Ancor più importante, il nostro team di Ricerca & Sviluppo collabora direttamente con i clienti OEM per creare soluzioni specifiche per ogni applicazione. Quando una determinata specifica di cavo non soddisfa i nuovi requisiti di un dispositivo, sviluppiamo ogni anno oltre 300 nuovi disegni di cavo.

Domande frequenti sui cavi coassiali microscopici

1. A cosa servono i cavi coassiali microscopici?

I cavi coassiali microscopici vengono utilizzati principalmente per la trasmissione di segnali ad alta velocità in dispositivi elettronici compatti, tra cui apparecchiature mediche, fotocamere, sistemi UAV, robotica e dispositivi indossabili.

2. Quanto piccoli possono essere i cavi coassiali microscopici?

I cavi coassiali microscopici possono avere diametri estremamente ridotti, con alcuni modelli inferiori a 0,3 mm, a seconda delle dimensioni del conduttore, del materiale isolante e dei requisiti di schermatura.

3. Perché i cavi coassiali microscopici sono preferiti nei dispositivi medici?

I cavi coassiali microscopici garantiscono un’elevata integrità del segnale, schermatura EMI e flessibilità, rendendoli idonei per sonde ecografiche, endoscopi e strumentazione chirurgica.

4. I cavi coassiali micro possono essere personalizzati?

Sì. I produttori possono personalizzare la dimensione del conduttore, l'impedenza, la struttura di schermatura, i materiali della guaina, la lunghezza e gli assemblaggi dei connettori in base ai requisiti dell'applicazione.

5. In quali settori vengono utilizzati i cavi coassiali micro?

Le applicazioni più comuni includono dispositivi medici, hardware per l'IA, UAV, robotica, telecamere industriali ed elettronica di consumo.

Conclusione: un cavo piccolo, un impatto grande

Il cavo microcoassiale non è visibile per il consumatore ed è nascosto all'interno di manipoli, cuffie, bracci robotici e sonde utilizzati per la diagnosi. Tuttavia, sarebbe impossibile farne a meno, insieme all’imaging ad alta risoluzione, al rilevamento in tempo reale e alla trasmissione affidabile dei dati che caratterizzano l’elettronica moderna.

I cavi microcoassiali non saranno semplicemente rilevanti, ma diventeranno indispensabili man mano che i dispositivi continueranno a ridursi nelle dimensioni e ad aumentare nell’intelligenza. Siamo orgogliosi, presso Hotten, di fornire il supporto invisibile di questa rivoluzione tecnologica: un micron alla volta.

Il cavo microcoassiale fa probabilmente già parte del vostro progetto, che stiate realizzando un robot chirurgico di nuova generazione, un drone da ricognizione leggero o un casco VR immersivo. E saremmo lieti di far parte della vostra catena di fornitura.
