Cavi Coassiali Superconduttori a Bassa Temperatura

I Cavi Coassiali Superconduttori a Basse Temperature (LTS Coaxial Cables) sono 'fibre neurali' indispensabili negli esperimenti di fisica a temperature ultra-basse e nelle tecnologie avanzate come il calcolo quantistico.

Per comprendere meglio questi cavi, possiamo analizzarli da tre punti di vista: la loro struttura, il principio di funzionamento e le sfide fondamentali che sono progettati per risolvere.

1. Struttura fondamentale: Perché viene chiamata “ Di cui al punto 4.4.1. ”?

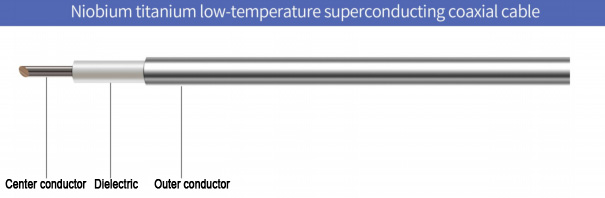

Strutturalmente, i cavi coassiali a superconduttore a bassa temperatura adottano una di cui al punto 4.4.1. configurazione simile ai comuni cavi coassiali per TV domestici. Tuttavia, i materiali e le condizioni operative sono fondamentalmente diversi.

Conduttori interno ed esterno: Sono tipicamente realizzati in materiali superconduttori a basse temperature, come NbTi (Niobio-Titanio).

Strato isolante (dielettrico): Situato tra i conduttori interno ed esterno, il dielettrico è solitamente un materiale con perdite dielettriche estremamente basse, come il PTFE (Teflon).

Ambiente operativo: Il cavo deve funzionare a temperature estremamente basse, generalmente inferiori a 4,2 K (la temperatura dell'elio liquido). In queste condizioni, il materiale superconduttore entra in uno stato di resistenza nulla.

Questa struttura coassiale garantisce una trasmissione stabile di segnali ad alta frequenza con perdite minime in condizioni criogeniche.

Confronto tra soluzioni di cavi coassiali a bassa temperatura

2. Perché utilizzare materiali superconduttori per i cavi?

In esperimenti di precisione come il controllo di chip quantistici, i segnali microonde devono essere trasmessi da un ambiente a temperatura ambiente fino a una fase di ultra-bassa temperatura (ad esempio, 20 mK). Se vengono utilizzati cavi in rame convenzionali, sorgono due problemi critici.

Attenuazione del segnale (perdita di segnale): I metalli ordinari presentano resistenza elettrica. Durante la trasmissione di segnali ad alta frequenza, l'energia viene convertita in calore, causando un decadimento dell'ampiezza del segnale e potenzialmente portando a distorsione o perdita del segnale.

Conduzione termica (problema di dispersione termica): Il rame non è solo un buon conduttore elettrico, ma anche un eccellente conduttore termico. Il calore dal lato a temperatura ambiente può facilmente propagarsi lungo il cavo nella zona criogenica, imponendo un carico termico elevato al sistema di refrigerazione e potenzialmente causando instabilità del sistema.

Il "fascino" dei cavi superconduttori a bassa temperatura risiede nella loro assenza di resistenza elettrica e nella bassa conducibilità termica, che permettono la trasmissione di segnali in microonde quasi senza perdite, proteggendo al contempo l'ambiente a ultra-bassa temperatura.

3. Scene d'applicazione

Calcolo quantistico: questi cavi forniscono in modo preciso segnali di controllo e lettura a microonde ai qubit superconduttori, minimizzando la decoerenza causata dal rumore termico.

Fisica dei campi magnetici intensi: negli acceleratori di particelle e nei sistemi MRI, i cavi coassiali superconduttori cavi coassiali garantiscono una trasmissione affidabile di segnali ad alta frequenza in presenza di forti campi magnetici.

Esplorazione spaziale: Nei satelliti e nei sistemi di rilevamento a infrarossi che richiedono raffreddamento criogenico, questi cavi contribuiscono a mantenere un'elevatissima sensibilità riducendo al contempo il carico termico.

4. Superconduttori a bassa temperatura (LTS) vs. Superconduttori ad alta temperatura (HTS)

Cavo coassiale superconduttore a bassa temperatura (LTS): Materiali inclusi NbTi e Nb3Sn, funzionanti al di sotto di 10 K mediante elio liquido, utilizzati principalmente per la trasmissione di segnali e misurazioni di precisione.

Cavo elettrico superconduttore ad alta temperatura (HTS): Materiali inclusi YBCO e BSCCO, funzionanti tra 65 e 77 K mediante azoto liquido, utilizzati principalmente per la trasmissione di energia ad alta corrente.

Conclusione

I cavi coassiali superconduttori a bassa temperatura possono essere considerati autostrade microscopiche per l'informazione senza perdite. Garantiscono una trasmissione di segnali a microonde quasi priva di perdite, sopprimendo al contempo la dispersione termica nei sistemi a temperatura ultra-bassa.

Grazie all'esperienza pluriennale nelle tecnologie di cavi ad alta frequenza e di precisione, Hotten continua a perfezionare i materiali conduttori, le strutture dielettriche e la stabilità complessiva del cavo, fornendo soluzioni affidabili per la trasmissione di segnali ad alta frequenza e a bassa temperatura destinate alla ricerca avanzata e ad applicazioni di fascia alta.

Domande frequenti

Domanda 1: Che cosa sono i cavi coassiali superconduttori a bassa temperatura?

A: I cavi coassiali superconduttori a bassa temperatura sono cavi specializzati progettati per funzionare in ambienti criogenici, dove i materiali superconduttori possono offrire una resistenza elettrica estremamente bassa e una trasmissione del segnale altamente affidabile.

Domanda 2: Perché i cavi coassiali superconduttori sono importanti per il calcolo quantistico?

A: I sistemi di calcolo quantistico richiedono una trasmissione precisa del segnale a temperature estremamente basse. I cavi coassiali superconduttori contribuiscono a ridurre al minimo la perdita di segnale e il trasferimento di calore, mantenendo connessioni stabili tra l’elettronica a temperatura ambiente e i componenti criogenici.

Domanda 3: A quali condizioni di temperatura operano i cavi coassiali superconduttori a bassa temperatura?

A: Questi cavi sono generalmente utilizzati in ambienti criogenici che vanno da alcuni kelvin a temperature estremamente basse, a seconda del materiale superconduttore e dei requisiti del sistema.

D4: In che modo i cavi coassiali a bassa temperatura riducono il trasferimento di calore?

A: I cavi coassiali criogenici impiegano materiali e strutture progettate per una bassa conducibilità termica, riducendo le perdite di calore dalle zone più calde verso sistemi a temperatura ultra-bassa.

D5: In quali applicazioni si utilizzano i cavi coassiali superconduttori a bassa temperatura?

A: Le applicazioni più comuni includono sistemi di calcolo quantistico, rivelatori superconduttori, apparecchiature di misura criogeniche e piattaforme avanzate per la ricerca in fisica.

D6: È possibile personalizzare i cavi coassiali per applicazioni criogeniche?

A: Sì. I cavi coassiali criogenici possono essere personalizzati in base a requisiti specifici, quali temperatura di funzionamento, impedenza, gamma di frequenza, prestazioni termiche, materiali dei conduttori e configurazioni dei connettori.
