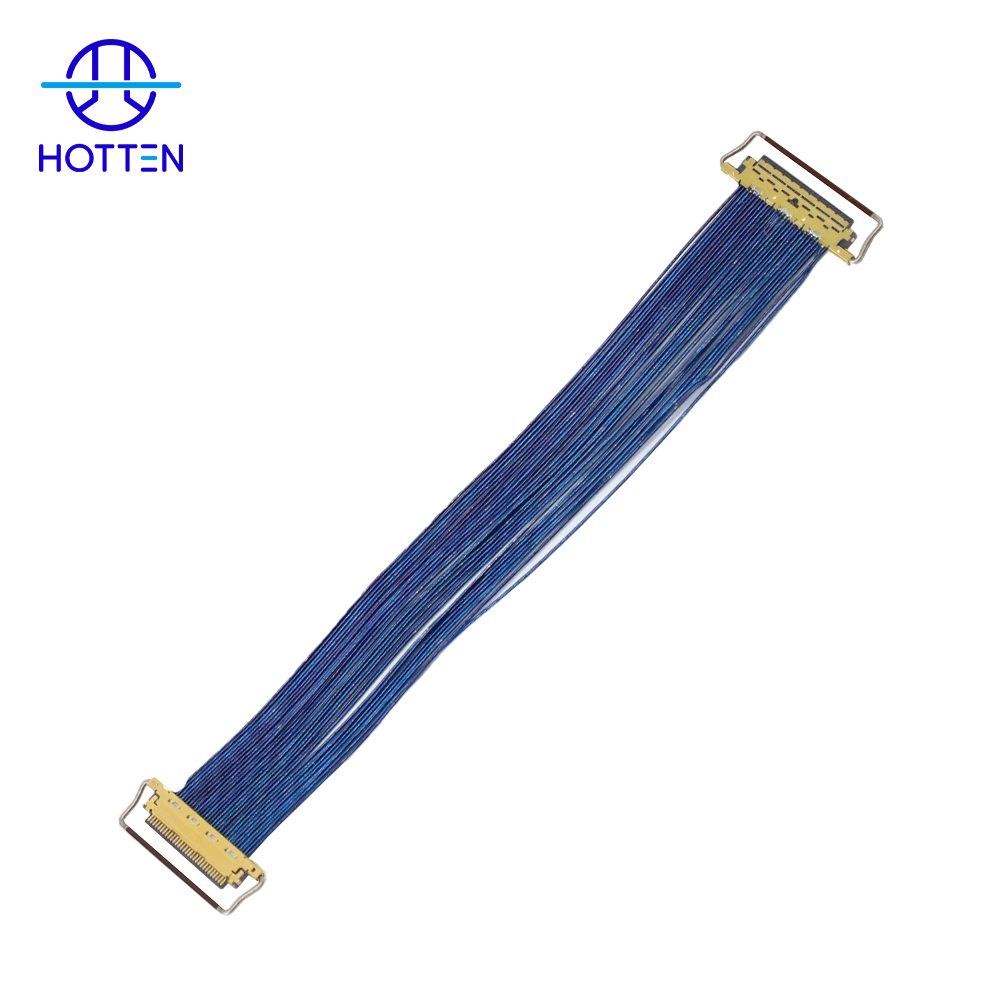

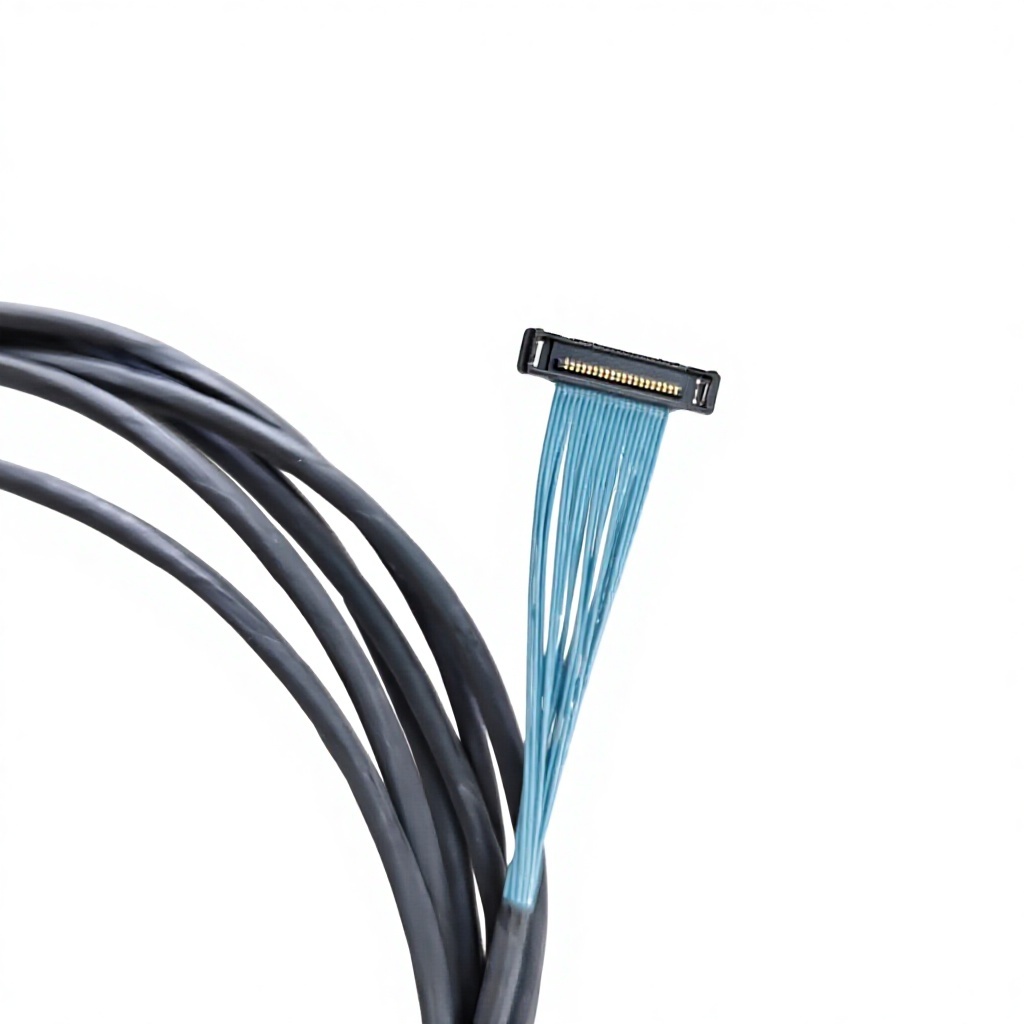

Câble coaxial micro MIPI pour caméra de nacelle de drone FPV DJI O4

Détails du produit

Le Coaxial micro MIPI Assemblage de câbles est conçu pour les caméras compactes et l’interconnexion vidéo haute vitesse dans les drones FPV, les systèmes de nacelles UAV et autres équipements d’imagerie à encombrement réduit. Ce type d’ensemble de câbles répond aux exigences de routage dense des interfaces caméra-compacte vers système, tout en conservant un encombrement réduit adapté aux équipements aériens légers.

L’ensemble convient à l’unité aérienne DJI O4 Pro et à des systèmes similaires de caméra/vidéo FPV , sous réserve des exigences précises du client en matière de connecteurs et d’interfaces. HOTTEN propose une personnalisation OEM et ODM concernant la longueur des câbles, l’affectation des broches, la configuration des connecteurs, le routage et l’intégration mécanique.

Spécifications techniques

Principales caractéristiques

• Conçue pour Interfaces caméra haute vitesse MIPI
• Adapté aux systèmes compacts de caméras pour drones FPV et UAV
• Construction coaxiale microscopique permettant un routage interne dense
• Solution de câblage légère pour des équipements aériens à encombrement réduit
• Adapté aux interconnexions vidéo entre nacelles et caméras
• Longueur de câble, brochage et configuration de connecteur personnalisables
• Prend en charge la production OEM, ODM et sur plan fourni par le client
• Capacité de passage du prototype à la production de masse

Applications typiques

• Drones FPV
• Systèmes de caméra pour drones
• Caméras pour nacelles de drones
• Applications liées à l’unité aérienne DJI O4 Pro
• Modules de caméra haute vitesse
• Systèmes compacts de transmission vidéo
• Équipements d’imagerie aérienne
• Systèmes de vision embarquée
• Robotique et autres applications compactes de caméras MIPI

Options de personnalisation

HOTTEN peut personnaliser l’ensemble de câbles coaxiaux micro-MIPI selon l’interface caméra et les exigences mécaniques du client, notamment :

• Configuration du connecteur
• Affectation des broches du signal MIPI
• Longueur du câble
• Routage des câbles
• Orientation du connecteur
• Sens de courbure
• Diamètre extérieur du câble
• Configuration du blindage
• Exigences en matière de terminaison
• Étiquetage et identification
• Emballage pour les prototypes et la production

Pour l’évaluation des demandes de devis, les clients peuvent fournir le numéro de pièce du connecteur, la définition de l’interface MIPI, le schéma de brochage, la longueur du câble, le schéma de câblage, le dessin mécanique et les exigences d’installation .

Considérations en ingénierie et approvisionnement

Pour les systèmes de caméra FPV et UAV, le choix du câble doit tenir compte à la fois de la transmission de signaux haute vitesse et des contraintes mécaniques . Le câble doit pouvoir s’intégrer dans l’espace disponible pour l’installation de la caméra ou de l’unité aérienne, tout en permettant le routage requis ainsi que le déplacement nécessaire de la nacelle ou de l’ensemble caméra.

Les paramètres d’approvisionnement importants comprennent :

Pour établir un devis, les clients peuvent fournir un plan de demande de prix (RFQ), une nomenclature (BOM), la référence du connecteur, le schéma de brochage MIPI, la longueur du câble et les exigences mécaniques .

Du prototype à la production en série

HOTTEN prend en charge le processus de développement, de l’échantillon prototype à la fabrication en série :

Demande de prix (RFQ) et revue technique → Échantillon prototype → Validation caméra/système → Confirmation de conception → Production pilote → Production de masse

Les échantillons prototypes permettent de vérifier l’ajustement du connecteur, l’affectation des broches, le routage des signaux, la longueur du câble et l’installation dans le drone ou le système cardan.

Une fois la conception approuvée, le même plan, la même nomenclature (BOM) et les mêmes exigences d’inspection peuvent servir de référence pour la fabrication lors des productions ultérieures.

Qualité et essais

Selon les exigences du client, les inspections et les essais peuvent comprendre :

• Test de continuité broche à broche
• Essais de circuit ouvert et de court-circuit
• Vérification de la disposition des broches MIPI
• Vérification des performances électriques
• Inspection visuelle des connecteurs
• Inspection de l’emboîtement des connecteurs
• Inspection de la longueur du câble et des dimensions
• Inspection de l’orientation des connecteurs
• Inspection de la qualité de fabrication
• Inspection du premier exemplaire (FAI)
• Documentation de conformité aux directives RoHS / REACH, le cas échéant

Les essais électriques haute vitesse et les critères d’acceptation peuvent être définis en fonction des spécifications d’interface du client et des exigences système.

FAQ

Q1 : HOTTEN peut-il fabriquer un câble MIPI personnalisé pour une caméra de drone ?
Oui. HOTTEN prend en charge la fabrication sur mesure d’ensembles de câbles microcoaxiaux MIPI destinés aux applications UAV, FPV et aux caméras compactes.

Q2 : Ce câble est-il spécifiquement conçu pour le DJI O4 Air Unit Pro ?
Le produit Alibaba est destiné aux applications de drones FPV DJI O4 Air Unit Pro. Pour la production, le connecteur exact, l’agencement des broches (pinout) et l’interface mécanique doivent être confirmés à partir de l’équipement ou du plan fourni par le client.

Q3 : La longueur du câble peut-elle être personnalisée ?
Oui. La longueur du câble peut être personnalisée en fonction des exigences d’installation de la caméra, de la nacelle stabilisée (gimbal) et de l’unité aérienne (air-unit).

Q4 : Le connecteur et l’agencement des broches (pinout) peuvent-ils être personnalisés ?
Oui. HOTTEN peut fabriquer le câble selon la configuration de connecteur requise et l’affectation des broches définie par le client.

Q5 : Le câble microcoaxial convient-il aux applications MIPI ?
Le câble coaxial miniature peut être utilisé pour les interconnexions compactes de caméras haute vitesse, où la construction du câble et ses caractéristiques électriques sont sélectionnées afin de répondre aux exigences du système. Les spécifications finales doivent être confirmées par rapport à la conception d’interface MIPI du client.

Q6 : Quelles informations doivent être fournies pour une demande de devis ?
Les informations recommandées comprennent le numéro de pièce du connecteur, le schéma d’assignation des broches MIPI, la longueur du câble, le schéma de câblage, le dessin mécanique, les exigences relatives à l’interface caméra et la quantité attendue.

Q7 : HOTTEN peut-il fournir des échantillons avant la production de masse ?
Oui. Des échantillons prototypes peuvent être fabriqués pour la validation de la caméra ou du système avant la production pilote et la production en volume.
