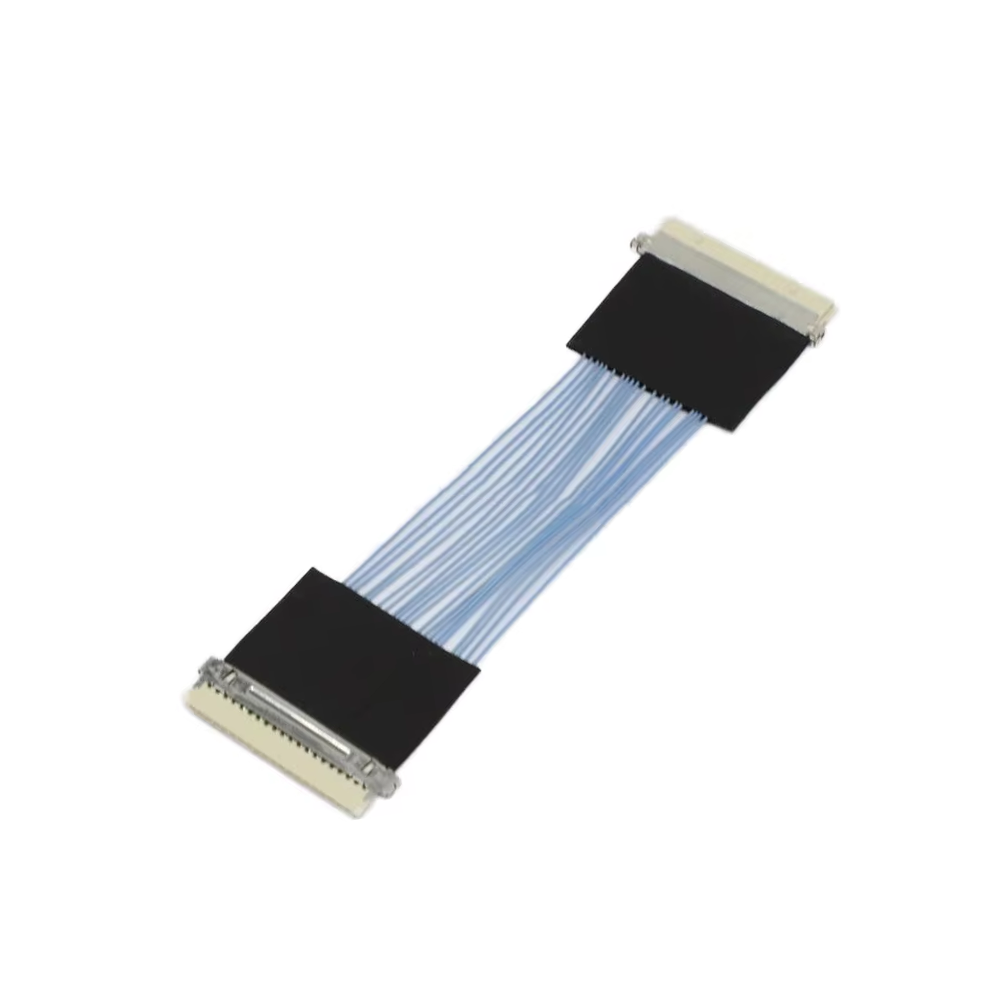

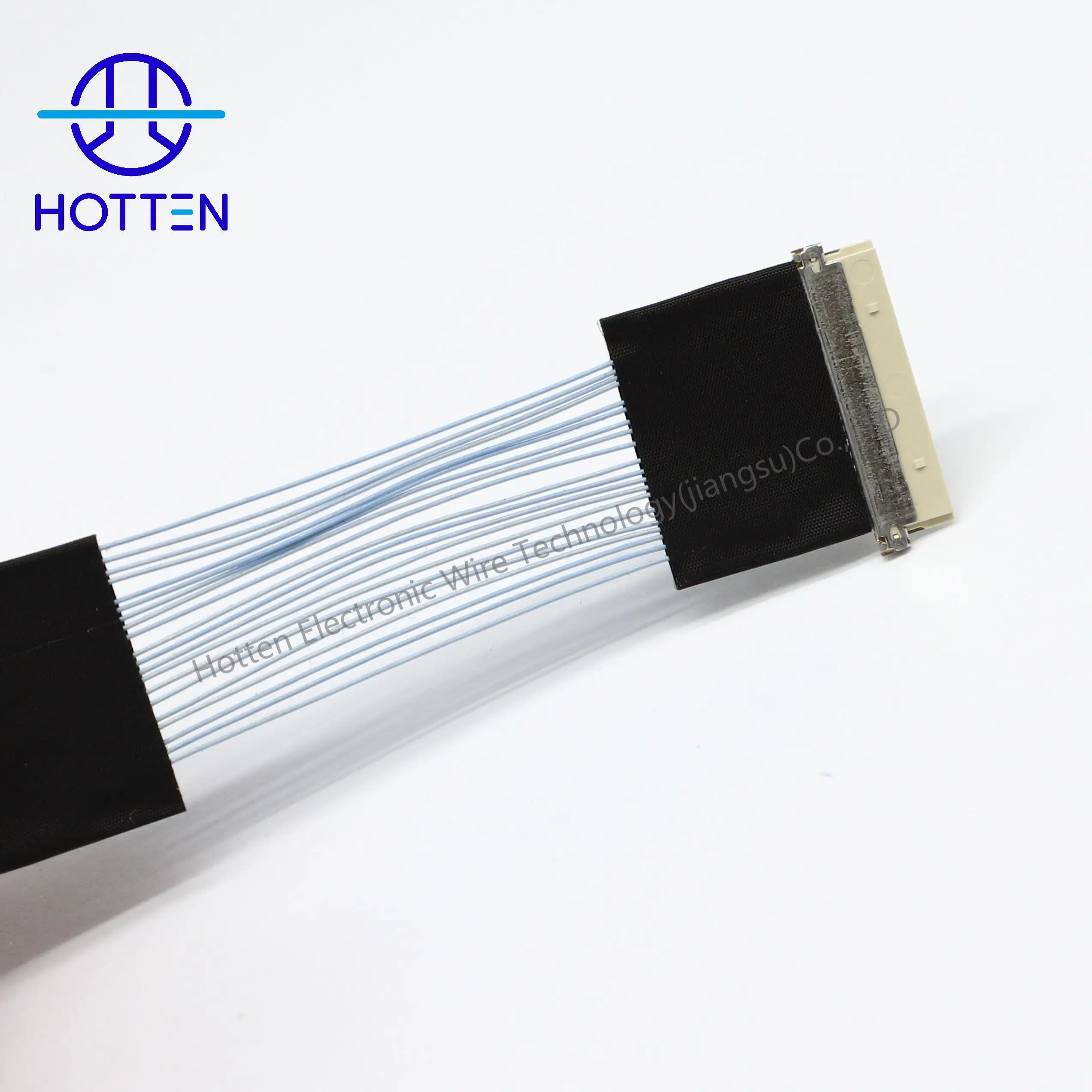

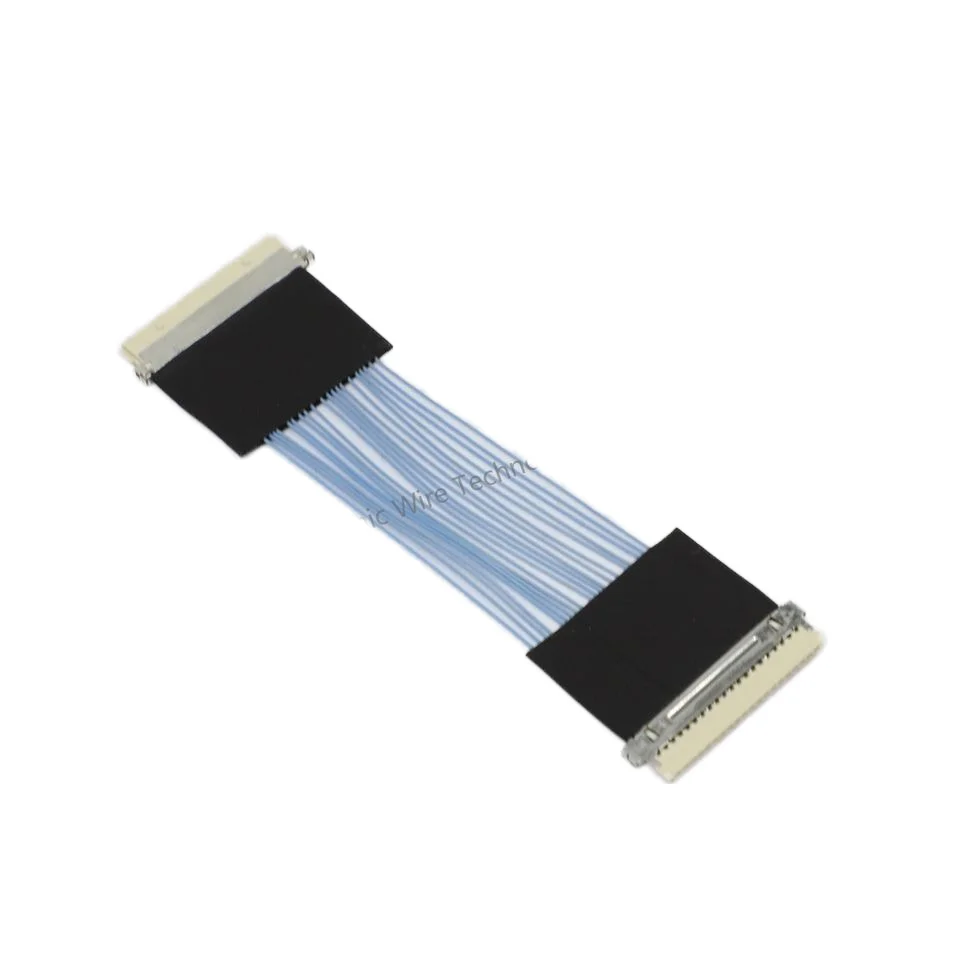

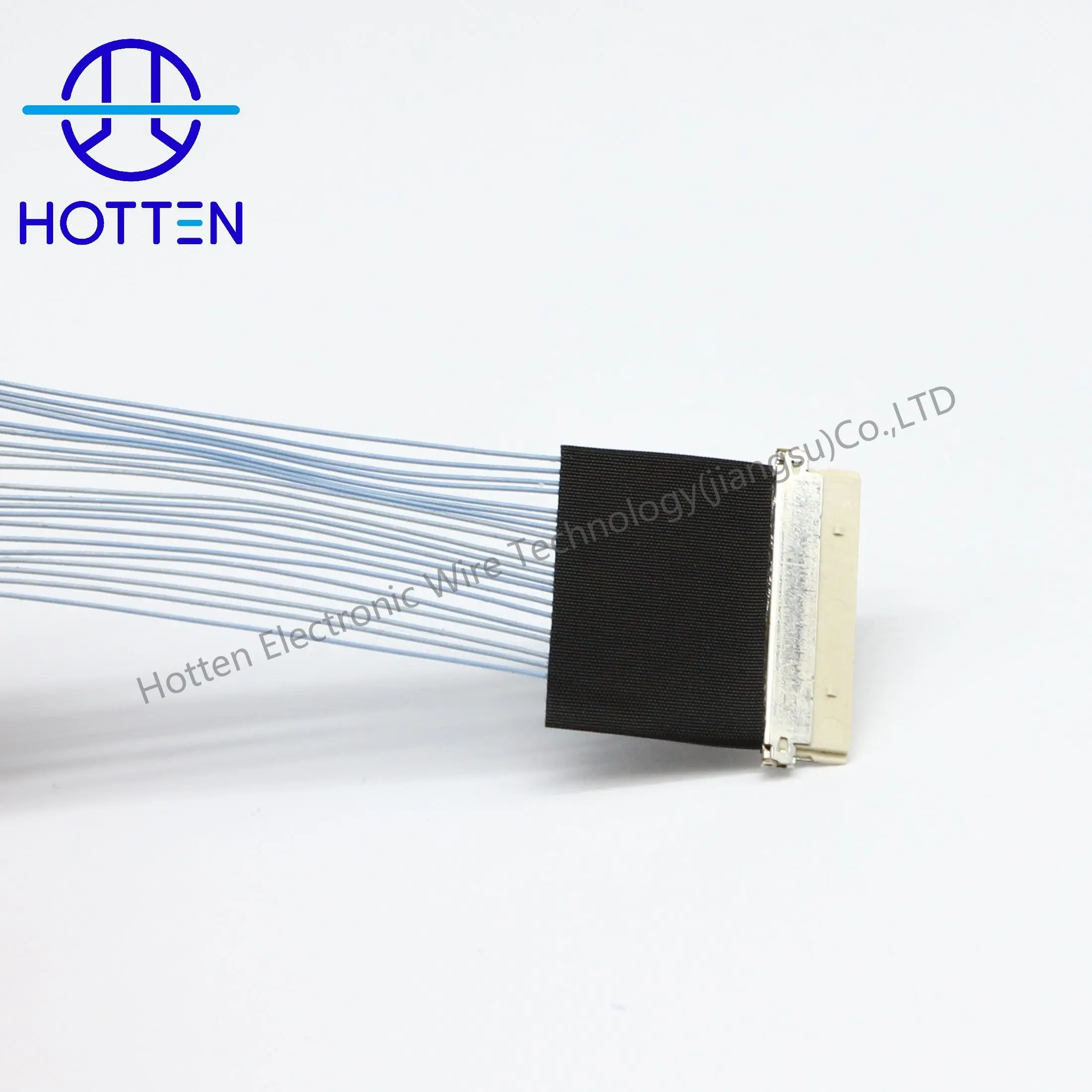

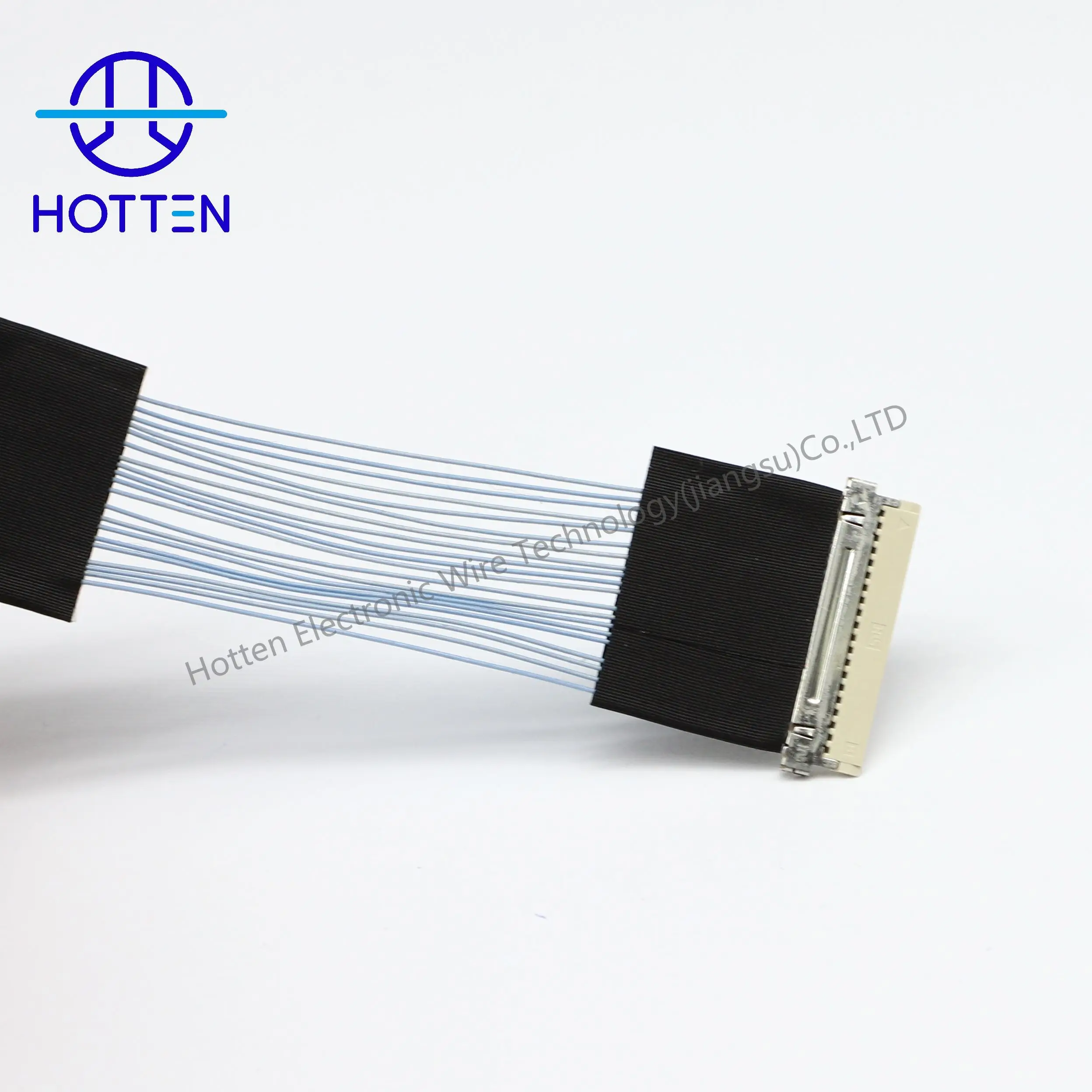

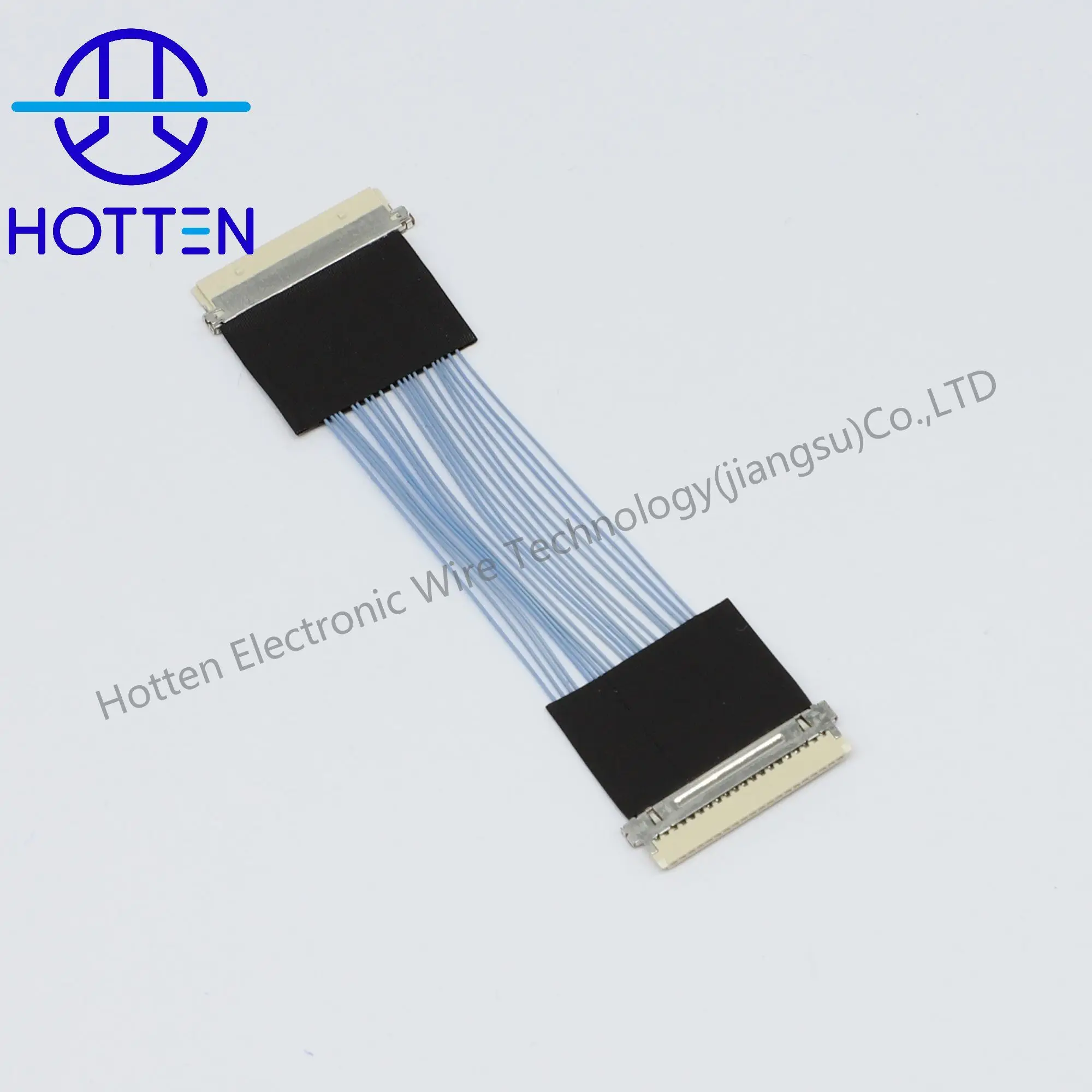

HRS DF19 20P 42AWG Mikrokoflet Kabelharnessmontage EDP LCD-skærmkabel (Notebook PC/TV)

Ingeniør- og indkøbsovervejelser

Hvad ingeniører bør overveje, når de vælger en HRS DF19 20P 42AWG mikrokoaksialkabel

En mikrokoaksial EDP-kabel bruges til at forbinde kompakte displaymoduler med det tilsvarende elektroniske system i enheder såsom bærbare computere, TV-apparater og andre elektroniske enheder med begrænset plads.

Denne konfiguration defineres af kombinationen af en HRS DF19-stikforbindelse, 20P-konfiguration, 42AWG-fine ledere og mikrokoaksial konstruktion . For OEM-anvendelser skal stikkompatibilitet, pinfordeling, signalintegritet, kabelmål og mekanisk ruting vurderes som én komplet kabelmontage.

Vigtige tekniske krav

HRS DF19 / 20P-konfigurationsovervejelser

Markedet HRS DF19 + 20P kombinationen er én af de stærkeste produktidentifikationsenheder for dette kabel.

Før produktion skal kunder bekræfte:

• Exact HRS DF19-serie

• Stikforbindelsesnummer

• Antal kontakter

• Forbindelsesstikspænding

• Koplingskonnektor

• Pindtildeling

• Stikorientering

• Kontakt konfiguration

• Termineringsmetode

En generisk beskrivelse som f.eks. «20-polig HRS-konnektor» er ikke tilstrækkelig til præcisionskabelmontage. Det præcise reservedelsnummer eller tekniske tegning skal angives.

overvejelser vedrørende 42 AWG-leder

Markedet 42AWG fin-leder er vigtig for kompakt displaykabelkonstruktion.

Kunderne skal angive:

• Ledningsmateriale

• AWG

• Overtræk

• Vindingstruktur

• Elektriske krav

• Krav til fleksibilitet

• Isoleringskrav

Fin-lederkonstruktion kan reducere kabelmålene, men den endelige ledervalg skal fortsat være kompatibel med de krævede signal- og mekaniske krav.

Mikrokoaksial konstruktion

Den mikrokoaksiale struktur giver en kompakt signaloverførselsarkitektur med afskærmning omkring individuelle koaksiale stier.

Ingeniører skal definere:

• Antal koaksiale kanaler

• Ledningsstørrelse

• Dielektrisk struktur

• Skærmematerialer

• Skærmækvivalens

• Afslutning af beskyttelse

• Kablengde

• Tilslutning af kontakter

Den komplette koaksiale konstruktion skal vurderes i forhold til EDP-grænsefladekravene.

Overvejelser vedrørende EDP-signalkvalitet

For EDP-displayapplikationer udgør kablet en del af den komplette højhastighedsdifferentialsignalsti.

Relevante parametre kan omfatte:

• Differentialsignalanordning

• Karakteristisk impedance

• Ledergeometri

• Dielektriske egenskaber

• Afskærmning

• Kablengde

• Tilslutning af kontakter

• Pindtildeling

• PCB-grænseflade

Hvor kundens displaysystem har defineret krav til signalintegritet, skal disse inkluderes i kabletegningen eller anfordringen om tilbud.

LCD-panelintegration

For en LCD-displaykabel er mekanisk kompatibilitet lige så vigtig som elektrisk kompatibilitet.

Ingeniørholdene skal bekræfte:

• LCD-panelmodel

• Panelstikforbindelse

• Stikorientering

• Kabeludgangsretning

• Pcb-tilslutning

• Tilgængeligt ruteringsrum

• Kablengde

• Minimal bøjningsradius

• Spændingsafløb

En kabel med den korrekte elektriske stikforbindelse, men forkert orientering eller rutegeometri, kan stadig være uegnet til den endelige enhed.

Overvejelser vedrørende routing i bærbar PC / TV

Produktet er positioneret til Bærbar PC / TV displayapplikationer.

For bærbare applikationer skal ingeniører muligvis overveje:

• Displayhængselrouting

• Gentagne bøjelser

• Begrænset chassisfrihed

• Kabeltykkelse

• Stikfastgørelse

• Spændingsafløb

For TV-anvendelser kan prioriteringerne i stedet omfatte:

• Længere ruteringsafstand

• Panel-til-hovedkort-forbindelse

• Monteringsfri rum

• Kablengde

• Stikorientering

Den endelige konstruktion skal derfor tilpasses den faktiske vært-enhed-arkitektur.

Skærmning og EMI-overvejelser

For højhastighedsvisningssignaler skal afskærmning vurderes i henhold til systemets elektromagnetiske miljø.

Kunderne skal angive:

• Skærmematerialer

• Skærmækvivalens

• Jordforbindelsesmetode

• Afslutning af beskyttelse

• Beskyttelseskontinuitet på stik-siden

• EMI-krav

Afskærmning skal overvejes sammen med impedans, kabelgeometri og stikafslutning.

Kabeldiameter og fleksibilitet

For kompakte EDP/LCD-anvendelser skal kunder definere:

• Målskærmens ydre diameter (OD)

• Maksimal tilladt ydre diameter

• OD tolerance

• Minimal bøjningsradius

• Ruteringsklaring

• Størrelser for tilslutningsåbning

• Statisk/dynamisk bøjningskrav

42AWG mikrokoaksialkonstruktionen skal optimeres sammen med stikket og kabelruteringsgeometrien.

Overvejelser vedrørende stikforbindelse og afslutning

For en HRS DF19 20P-kabelmontage skal kunder angive:

• HRS DF19 reservenummer

• Modstykke-konnektor reservenummer

• 20P-konfiguration

• Pinopstilling

• Kontakttilordning

• Stikorientering

• Termineringsmetode

• Spændingsafløb

• Overformningskrav, hvor relevant

Konnektorvalg skal bekræftes før prototypeproduktion, da forskellige konnektorkonfigurationer muligvis ikke er mekanisk udskiftelige.

Nøgleindkøbsparametre

Når der indkøbes en HRS DF19 20P 42AWG mikrokoaksial EDP-kabel, skal indkøbsteamene bekræfte:

OEM-tilpasning

HOTTEN kan levere tilpassede mikrokoaksiale EDP-kabelmontager i henhold til kundens krav.

Tilpasning kan omfatte:

• Stikmodel

• HRS DF19-konfiguration

• Antal pinner

• Pindtildeling

• AWG

• Ledningsmateriale

• Mikrokoaksial konstruktion

• Afskærmning

• Kablengde

• Kabeldiameter

• Stikorientering

• Afbrydelse

• Spændingsafløb

• Prototypeprøver

• Masseproduktionskonfiguration

For OEM-projekter skal det endelige kabel udvikles ud fra den faktiske LCD-panel, PCB-konnektor og EDP-grænseflade.

Leverandør Evaluering Checkliste

Ved vurdering af en leverandør af HRS DF19 EDP-kabler skal indkøbsteamene overveje:

① HRS-konnektormonteringskapacitet
Kan leverandøren præcist forarbejde og afslutte HRS DF19-stik?

② Evne til mikrokoaksialkabler med fin adgang
Kan leverandøren konsekvent fremstille mikrokoaksialkabler i 42 AWG?

③ Monteringsmulighed for høj densitet med 20 poler
Kan leverandøren præcist styre konfigurationen og pinout for de 20 poler?

④ EDP-signalevne
Kan leverandøren opfylde kravene til signalintegritet for EDP-grænsefladen?

⑤ LCD-/bærbar-PC-ruteringsmulighed
Kan leverandøren tilpasse kablens længde, orientering og fleksibilitet til værtsenheden?

⑥ Støtte fra prototype til masseproduktion
Kan leverandøren levere tekniske prøver og gentagne produktionsbatch?

Anbefalet RFQ-information

For hurtigere teknisk evaluering og tilbud bør kunder fremlægge:

• HRS DF19 reservenummer

• Information om tilslutningsstik

• 20P pinudgang

• krav om 42 AWG-leder

• Ledningsmateriale

• Tegning af mikrokoaksialkabel

• EDP-grænsefladespecifikation

• Impedanskrav

• Krav til afskærmning

• Kabel

• Kablengde

• Fleksibilitets-/bøjekrav

• LCD-panelmodel

• Pcb-tilslutning

• Stikorientering

• Antal prototyper

• Forventet produktionsvolumen

• Krævet testning

For dette produkt er den vigtigste RFQ-kombination:

HRS DF19 + 20P + 42AWG + EDP + kablens længde + LCD-panel + pinudgang + stikkets orientering

HOTTENs tekniske support for mikrokoaksial EDP

HOTTEN leverer tilpasset mikrokoaksiale EDP-displaykabelsammenstillinger til kompakte elektroniske applikationer, herunder bærbar-PC’er, TV’er og LCD-display-systemer.

Denne konfiguration adskiller sig ved sin HRS DF19-stik, 20P-konfiguration og mikrokoaksiale 42AWG-konstruktion , hvilket gør kompatibilitet af forbindelsesstik, pin-tildeling, signalintegritet og mekanisk ruting til de vigtigste ingeniørmæssige faktorer.

For OEM-udvikling kan kunder fremsende LCD-panel-specifikationen, HRS DF19-delnr., pin-opstillingen, kabeltegningen og kravene til ruting for tilpasset prototype- og produktionsstøtte.
