Proč se vícejaderné ultrajemné koaxiální kabely staly dominantní volbou pro intrakardiální echokardiografii (ICE)

Proč se v systémech ICE používají sestavy koaxiálních kabelů s více jádry a ultrajemným průměrem?

Přímá odpověď

Sestavy koaxiálních kabelů s více jádry a ultrajemným průměrem se běžně používají v systémech intrakardiální echokardiografie (ICE), protože katétr musí pojmout mnoho citlivých signálních kanálů uvnitř velmi malé a dynamicky se pohybující struktury. Kabel musí proto dosáhnout rovnováhy mezi hustotou kanálů, malými rozměry, integritou signálu, stíněním, pružností a dlouhodobou spolehlivostí v téže době.

Pokud vyžaduje katétr ICE 64 nebo 128 signálních kanálů uvnitř vysoce omezené vložkové struktury → vyhodnoťte konstrukci s více jádry a ultrajemným průměrem → protože do kompaktní kabelové sestavy lze integrovat několik samostatně stíněných signálních cest. HOTTEN's Kabel ICE kategorie produktu je specificky uspořádána kolem aplikací kabelů pro intrakardiální ultrazvuk.

Pokud jsou přenášené signály nízké amplitudy a vysoké frekvence → vyhodnoťte společně impedanci, kapacitu, útlum, stínění a konzistenci mezi kanály → poté ověřte celý kabelový soubor, nikoli pouze jediný vodič. Pro související úvahy týkající se impedance viz Význam konzistence impedance u mikrokoaxiálních kabelů s extrémně jemným průřezem v AWG .

Pokud je katétrový kabel opakovaně vpouštěn, otáčen nebo ohýbán v malém prostoru pro trasování → vyhodnoťte společně poloměr ohybu, životnost při ohybu, únava vodičů, stabilitu stínění a spolehlivost ukončení spolu s elektrickým výkonem.

Příslušná kabelová konstrukce tedy závisí na celkové architektuře katétru ICE, nikoli pouze na průměru vodiče (AWG) nebo počtu kanálů. Pro úvahy týkající se velikosti vodičů viz Jak ovlivňuje AWG výkon mikrokoaxiálního kabelu? .

Pro širší požadavky na lékařská zařízení viz HOTTENovo Lékařské vybavení řešení.

1. Co znamená aplikace ICE pro kabel?

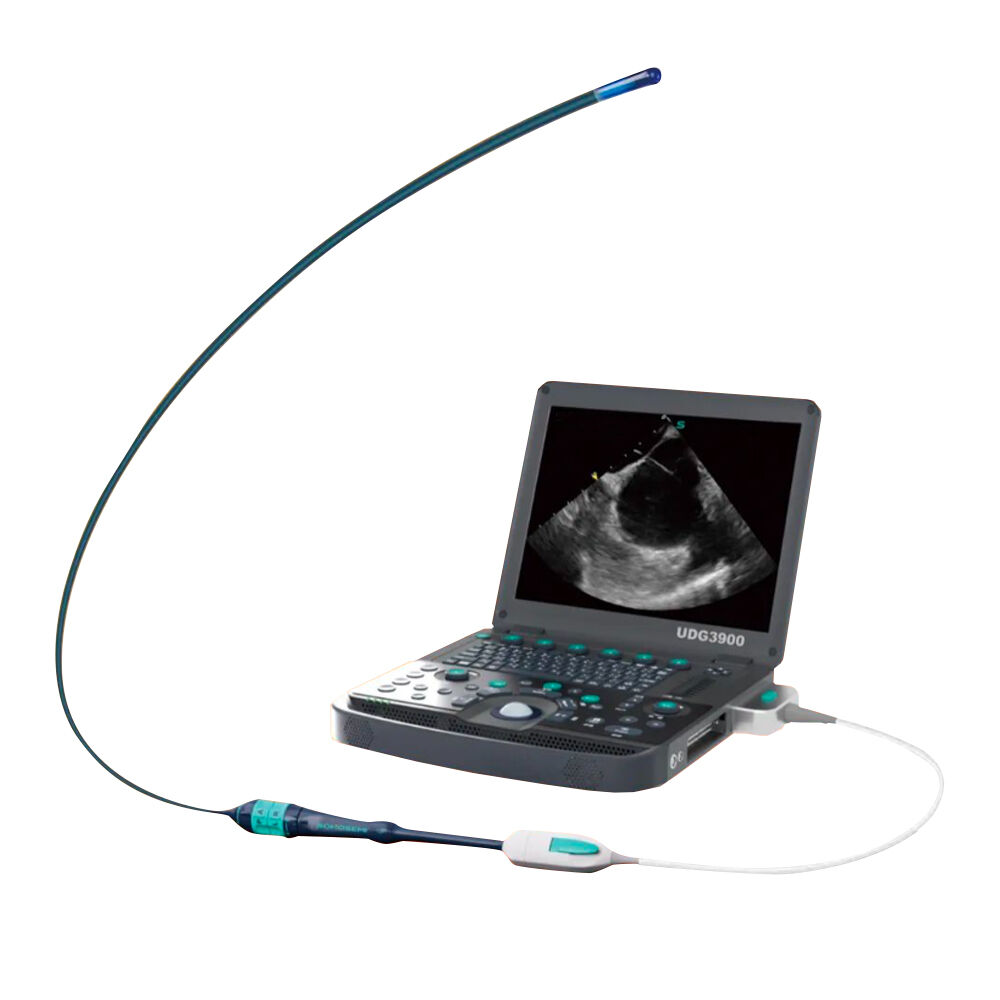

Intrakardiální echokardiografie ( Led ) je lékařská zobrazovací aplikace s vysokým rizikem a vysokou přesností. Sondu je nutné provést cévami do srdeční komory, kde provádí real-time zobrazování ve velmi omezeném prostoru.

To klade mimořádně vysoké požadavky na spolehlivost a determinismus přenosu signálu.

V systémech ICE není kabel pouze spojovací součástí – přímo ovlivňuje kvalitu obrazu.

2. Povaha signálů ICE: nízkoamplitudní, vysokofrekvenční analogové signály

Proby ICE vydávají extrémně nízkoamplitudní, vysokofrekvenční analogové ultrazvukové ozvěny. Tyto signály jsou charakterizovány tímto:

• Extrémní citlivost na šum

• Velmi přísné požadavky na konzistenci impedance a kapacity

• Jakékoli zhoršení signálu se přímo projevuje snížením jasnosti obrazu

Jakýkoli krosstalk, odraz nebo kolísání parametrů způsobené kabelem bude předním systémem zesílen a nakonec se projeví v klinických obrazových výsledcích.

Ultrajemný koaxiální kabel vs. tradiční vodič vs. FPC pro aplikace ICE

3. Proč musí kabely ICE používat Ultrajemný vícejaderný Konstrukce

Těla sond ICE jsou extrémně malá a vložitelné části mají přísná omezení průměru. Kabel tedy musí splňovat následující požadavky:

• Extrémně malý vnější průměr

• Vysoký počet kanálů (běžně 64 nebo 128 kanálů)

• Spolehlivé vedení v omezeném prostoru

V inženýrské praxi ICE kabely se obvykle používají ultrajemné koaxiální vodiče v rozsahu 46–50 AWG. Tyto vodiče jsou sestaveny do vícejaderných kabelových svazků, což umožňuje vysokou hustotu kanálů při zachování minimálního celkového průměru.

4. Koaxiální kabel versus FPC: Proč upřednostňují aplikace ICE koaxiální řešení

Ačkoli flexibilní tištěné obvody (FPC) nabízejí výhody vysoké integrace, v aplikacích ICE mají zásadní omezení.

Omezení FPC:

• Žádné individuální stínění, což vede ke slabší odolnosti proti elektromagnetickým rušením (EMI)

• Omezení délky; výroba delší než 1,5 metru zůstává extrémně náročná

• Rovinná struktura s návratní cestou závislou na uspořádání

• Vysoké riziko přeslechu u kompaktních vícekanálových návrhů

• Pozorovatelné únavové poškození mědi při dynamickém ohýbání

• Udržení dlouhodobé stability impedance při vysokofrekvenčních analogových signálech je obtížné

Výhody koaxiálního kabelu:

• Každý kanál má nezávislé uzavřené elektromagnetické prostředí

• Stabilní a předvídatelná návratní cesta

• Snazší řízení konzistence mezi kanály

• Vyšší strukturální trvanlivost za dynamických podmínek ohybu

• Silná odolnost proti elektromagnetickým rušivím signálům díky plně stíněné konstrukci a nízkému útlumu

Pro aplikace vysokofrekvenčních, nízkoamplitudových analogových signálů s dynamickým použitím – např. u ICE – se vícejádrové ultrajemné koaxiální kabely staly dominantním technickým řešením.

5. Skutečné mechanické provozní podmínky ICE kabelů

Během zákroku musí sondy ICE:

• Být vloženy do krevních cév

• Být posunovány, otáčeny a umisťovány

• Zvládat opakovaný ohyb malého poloměru uvnitř těla

To znamená, že kabel musí vydržet desetitisíce cyklů dynamického ohybu při extrémně malém poloměru ohybu, aniž by došlo k únavovému lomu vodičů, porušení pájených spojů nebo změně elektrických parametrů.

Spolehlivost kabelů pro ICE je zásadně dlouhodobým výsledkem spřažení mechanického i elektrického výkonu.

Jak mají inženýři vybrat vícejaderný ultrajemný koaxiální kabel pro ICE?

Výběr sady kabelů pro ICE vyžaduje vyvážení elektrické konzistence, hustoty kanálů, rozměrových omezení, mechanické spolehlivosti, stínění a ukončení. Protože je kabel integrován do systému katétrů s extrémně omezeným trasováním, je třeba posoudit celou architekturu kabelu, nikoli jednotlivé parametry nezávisle.

1. Začněte s počtem kanálů a dostupným prostorem

Pokud systém ICE vyžaduje 64, 128 nebo jiný vysoký počet kanálů v malé struktuře katétru → nejprve definujte požadovaný počet jader a dostupný prostor pro trasování → poté posuďte velikost vodičů, uspořádání kabelu, stínění a vnější průměr kabelu.

Vyšší hustota kanálů zvyšuje význam rozměrové konzistence a hustoty ukončení. Výběr nejmenších vodičů sám o sobě nezaručuje nejmenší nebo nejvhodnější kompletní sestavu.

Pro související kompromisy týkající se velikosti vodičů viz Jak ovlivňuje AWG výkon mikrokoaxiálního kabelu? .

Pro specializované produkty ICE viz HOTTEN's Kabel ICE kategorie.

2. Definovat elektrické požadavky ještě před dokončením konstrukce

Je-li signálová cesta s vnitřním spalovacím motorem (ICE) vysoce citlivá na elektrické změny → definovat impedanci, kapacitu, útlum, frekvenci signálu, délku kabelu a konzistenci mezi kanály → poté určit konstrukci vodiče a dielektrika.

U vícejádrového souboru může být konzistence mezi jednotlivými kanály stejně důležitá jako nominální výkon jednoho vodiče. Finální ověření proto musí posuzovat celou vícekanálovou konstrukci.

Pro související úvahy týkající se impedance viz Význam konzistence impedance u mikrokoaxiálních kabelů s extrémně jemným průřezem v AWG .

3. Posoudit koaxiální konstrukci proti alternativním propojovacím řešením

Vyžaduje-li aplikace samostatně řízené signálové cesty a stínění v kompaktní dynamické konstrukci → posoudit vícejádrovou koaxiální konstrukci → poté ji porovnat s FPC nebo jinými architekturami propojení podle požadavků na signál, trasování a mechanické vlastnosti.

FPC může poskytnout výkonnou integraci obvodů, avšak konečná volba by měla záviset na konkrétním návrhu katétrů ICE, nikoli na předpokladu, že jedna architektura je univerzálně vhodná.

Pro širší srovnání architektur propojení viz FPC vs. FFC vs. mikrokoaxiální kabelové sestavy: technické srovnání řešení pro vysokohustotní připojení .

4. Vyvážte pružnost se stabilitou signálu

Pokud je kabel během procedury opakovaně ohýbán, otáčen nebo posunován → vyhodnoťte únavu vodičů, stabilitu stínění, minimální poloměr ohybu, počet cyklů ohybu, odlehčení namáhání a spolehlivost ukončení spolu se signálovým výkonem → poté ověřte elektrickou stabilitu po mechanickém testování.

Kabel, který splňuje své elektrické požadavky před mechanickým testováním, není nutně vhodný pro dynamické katétrové aplikace. Celé sestavení je třeba vyhodnotit za podmínek očekávaného pohybového profilu.

Pro související případ extrémně jemného kabelu s vysokou pružností viz Jak jsme optimalizovali mikrokoaxiální kabel 46 AWG pro vynikající pružnost .

5. Vyhodnoťte dielektrikum a kapacitu společně

Pokud jsou důležité nízká kapacita a stabilní vlastnosti kanálu → vyhodnoťte dielektrický materiál, tloušťku izolace, geometrii vodičů a konstrukci kabelu současně → poté ověřte konzistenci kapacity napříč dokončeným sestavením.

Dielektrický systém je součástí elektrické architektury, nikoli pouze ochrannou vrstvou.

Pro širší úvahy týkající se dielektrik viz Srovnání tří technologií pěnění vysokofrekvenčních kabelů .

6. Považujte ukončení za součást Kabel ICE Design

Pokud musí být mnoho ultrajemných vodičů ukončeno v rámci velmi malého rozhraní → před definitivním stanovením konstrukce kabelu definujte typ konektoru, rozteč, přiřazení kolíků, metodu ukončení a dostupný montážní prostor → poté optimalizujte kabel podle tohoto rozhraní.

Ukončení by mělo být považováno za součást kompletní signálové cesty, protože rozestupy vodičů, ukončení stínění, odlehčení od tahového namáhání a mechanický přechod mohou ovlivnit jak spolehlivost, tak elektrickou konzistenci.

Pro přizpůsobené lékařské kabelové sestavy viz HOTTEN's Medicínská kabelová sestava .

7. Přizpůsobte kabel architektuře ICE katétrů

Různé návrhy ICE katétrů mohou klást různé požadavky na kabel.

Je-li hlavním omezením hustota kanálů → upřednostněte počet jader, vnější průměr kabelu (OD), průřez vodičů (AWG), uspořádání vodičů a hustotu ukončení → poté ověřte elektrickou konzistenci a mechanickou spolehlivost.

Je-li hlavním omezením integrita signálu → upřednostněte impedanci, kapacitu, útlum, stínění a shodu kanálů → poté ověřte celý vícejaderný přenosový okruh.

Je-li hlavním omezením dynamický pohyb → upřednostněte životnost při ohybu, minimální poloměr ohybu, odolnost proti torzi, stabilitu stínění a odlehčení namáhání → poté ověřte elektrický výkon po mechanickém testování.

Je-li hlavním omezením prostor pro konektor nebo ukončení → upřednostněte rozměry rozhraní, rozteč kontaktů, rozvody pinů, způsob ukončení a geometrii kabelu → poté vyvíjejte kabel a ukončení jako jednu sestavu.

8. Kontrolní seznam pro žádost o nabídku (RFQ) od OEM dodavatele ICE kabelů

Pro přizpůsobené sestavy kabelů pro ICE by měl inženýrský nebo nákupní tým poskytnout:

Poskytnutí výkresu katétrů, počtu kanálů, informací o konektorech, délky kabelu, dostupného prostoru pro vedení kabelu a očekávaného profilu pohybu pomůže dodavateli vyhodnotit celou architekturu kabelu ještě před výrobou prototypu.

9. Praktická logika výběru kabelu ICE

Vývojový proces lze shrnout jako:

Architektura katétru → počet kanálů → prostor pro vedení → požadavky na signál → průřez vodiče (AWG) / vodič → dielektrikum → stínění → konektor / ukončení → mechanické požadavky → prototyp → ověření → výroba

Pokud katétr vyžaduje velmi vysokou hustotu kanálů v omezeném prostoru → vyhodnotit vícejaderné ultrajemné koaxiální struktury → následně ověřit konzistenci kanálů, vnější průměr kabelu (OD), stínění a proveditelnost ukončení.

Pokud katétr vyžaduje citlivý přenos signálu vysoké frekvence → upřednostněte impedanci, kapacitu, útlum, stínění a konzistenci → poté ověřte kompletní vícekanálový kabel.

Pokud se katétr podrobuje opakovanému dynamickému pohybu → upřednostněte mechanickou spolehlivost spolu s elektrickým výkonem → poté proveďte kombinované mechanické a elektrické ověření.

Pro přizpůsobené ICE propojky viz HOTTEN Kabel ICE řešení.

Pro širší aplikace ultrajemných lékařských kabelů viz Mikrokabel a ultratenký kabel .

Pro širší kategorii lékařských zařízení viz Lékařské vybavení .

6. Inženýrské jádro kabelů pro ICE: konzistence a determinismus

V aplikacích ICE se inženýrský důraz neklade na to, jak extrémní může být výkon jediného vodiče, nýbrž spíše na to:

• Zda ultrajemné rozměry splňují klinické požadavky (do 2 mm, dokonce i pod 1 mm)

• Zda všechny kanály udržují vysokou konzistenci

• Zda se parametry zachovávají stabilní při dlouhodobém použití

• Zda je výkon reprodukovatelný napříč různými výrobními šaržemi

Zvláště u konstrukcí s 64 nebo 128 jádry může i přes splnění specifikací každým vodičem zvýšená mezikanálová variace způsobit viditelné artefakty obrazu na úrovni celého systému.

7. Inženýrská praxe společnosti Hotten v řešeních kabelů pro ICE

Společnost Hotten dlouhodobě zaměřuje svůj výzkum a výrobu na ultrajemné koaxiální struktury s více jádry. Tyto technické kapacity jsou systematicky využívány v řešeních kabelů pro ICE.

Prostřednictvím nepřetržité optimalizace ultrajemných koaxiálních vodičů o průřezu 42–50 AWG, konzistence vícejádrové struktury a spolehlivosti při dynamickém ohybání dosahuje Hotten inženýrského vyvážení mezi integritou signálu, konzistencí kanálu a mechanickou odolností.

To umožňuje řešením kabelů pro ICE přechod od ověřování prototypů ke stabilní sériové výrobě – s dodáním ultra malých rozměrů, dlouhé mechanické životnosti a dobře vyváženého inženýrského řešení.

Často kladené otázky

Jaký typ kabelu se používá v systémech ICE katetrů?

Systémy ICE obvykle vyžadují miniaturizované vícejaderné koaxiální kabelové sestavy, protože poskytují přenos signálů s vysokou hustotou a vynikající stínění.

Proč jsou v aplikacích ICE upřednostňovány koaxiální kabely před FPC?

Koaxiální kabely poskytují nezávislé stínění pro každý signálový kanál a udržují stabilnější elektrický výkon i při dynamickém ohybání.

Jaké velikosti AWG se běžně používají pro kabelové sestavy ICE?

Ultrajemné koaxiální vodiče, např. 42 AWG až 50 AWG, se běžně používají v lékařských aplikacích s omezeným prostorem.

Lze kabely ICE přizpůsobit různým návrhům katetrů?

Ano. Výrobci lékařských kabelů mohou přizpůsobit počet vodičů, průměr, konstrukci stínění, návrh konektorů a materiály pláště.
