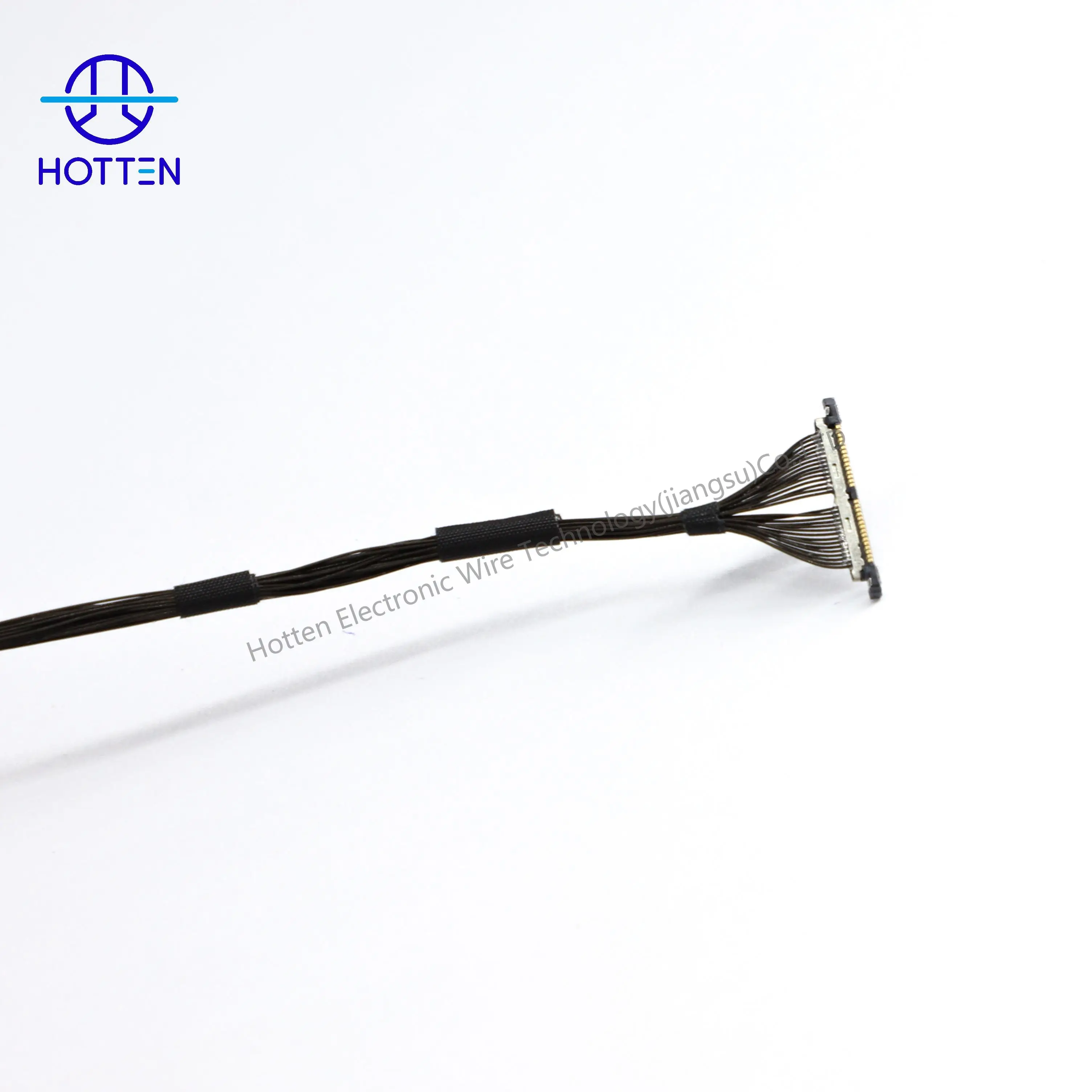

Koaxiální kabelový svazek pro UAV (dróny), mikrokoaxiální kabel 46 AWG s konektorem HRS DF56, 30p

Přehled produktu

HOTTEN mikrokoaxiální kabel 46 AWG Montáž kabelu s konektorem HRS DF56 30piny je navržena pro kompaktní systémy UAV, drony a kamery, které vyžadují vysokohustotní signálová propojení v omezeném montážním prostoru.

Tato sestava využívá extrémně jemný mikrokoaxiální kabel 46 AWG a konfiguraci konektoru HRS DF56 se 30 kontakty a umožňuje kompaktní propojení kompatibilních modulů kamer, zobrazovacích zařízení a dalších elektronických systémů.

Délku kabelu, impedanci, rozvržení kontaktů, zakončení i konstrukci kabelu lze přizpůsobit podle zákaznických výkresů, čísel dílů konektorů, schémat zapojení a referenčních vzorků.

HOTTEN podporuje vývoj OEM kabelových sestav pro aplikace UAV a kompaktní elektronická zařízení a pomáhá zákazníkům specifikovat konfigurace kabelů, které vyhovují jejich požadavkům na elektrické rozhraní a mechanické vedení kabelů.

Klíčové vlastnosti

46AWG Mikrokoaxiální kabel

Mikrokoaxiální konstrukce s průměrem vodiče 46 AWG umožňuje vedení kabelů s malým roztečem v prostorově omezených podmínkách. Konečná konfigurace vodičů, izolace a stínění musí odpovídat elektrickým a mechanickým požadavkům dané aplikace.

HRS DF56 30-pinový konektor

Kabelová sestava je navržena kolem rozhraní konektoru HRS DF56 se 30pinovou konfigurací. Přesné číslo dílu konektoru, typ protikusu, orientace a přiřazení pinů je třeba ověřit proti schválenému výkresu.

Kompaktní propojení UAV a dronů

Kabelová sestava je určena pro kompaktní elektronické systémy, kde jsou důležité rozměry kabelu a hustota konektorů. Hotové rozměry a hmotnost závisí na vybrané konfiguraci kabelu a konektoru.

Nastavitelné elektrické vlastnosti

Impedance a další elektrické vlastnosti lze specifikovat podle požadovaného rozhraní signálu. Vybranou konfiguraci kabelu je třeba ověřit proti požadovaným elektrickým přijímacím kritériím.

Přizpůsobená délka kabelu a ukončení

Délka kabelu, přiřazení pinů, požadavky na ukončení a trasování lze přizpůsobit podle výkresů zákazníka, seznamů materiálů (BOM) a referenčních vzorků.

Vývoj kabelových sestav pro OEM

HOTTEN podporuje vývoj přizpůsobených sestav kabelů pro drony, kamery a jiné kompaktní elektronické aplikace – od vyhodnocení prototypu až po výrobu podle schválených specifikací.

Technické specifikace

Možnosti materiálů a elektrické vlastnosti závisí na vybrané konfiguraci. Před výrobou potvrďte přesnou specifikaci konektoru a kabelu.

Typické aplikace

Sestava mikrokoaxiálního kabelu HRS DF56 s průměrem vodiče 46 AWG lze přizpůsobit pro:

• Elektronické systémy pro UAV a drony

• Připojení kamer FPV

• Kompaktní moduly kamer pro drony

• Zařízení pro letecké snímkování

• Systémy s gimbalem a kamerami

• Robotiku a miniaturizovaná elektronická zařízení

• Další aplikace vyžadující mikrokoaxiální připojení s vysokou hustotou

Konečná vhodnost pro konkrétní aplikaci závisí na rozhraní signálu, kompatibilitě konektorů, elektrických požadavcích a podmínkách instalace.

Inženýrské a zakázkové úvahy

Při specifikaci mikrokoaxiálního kabelu s průměrem vodiče 46 AWG musí inženýři posoudit kompatibilitu konektorů, elektrický výkon a mechanické vedení kabelu současně.

1. Číslo dílu konektoru a spojovací rozhraní

Uveďte přesné číslo dílu HRS DF56, podrobnosti o spojovacím konektoru, uspořádání kontaktů a výkres rozhraní. Potvrďte konfiguraci se 30 kontakty v souladu se skutečným rozhraním zařízení.

2. Typ signálu a impedance

Určete typ signálu a požadované elektrické vlastnosti. Pokud sestava přenáší signály vysoké rychlosti nebo video signály, uveďte cílovou impedanci, příslušnou toleranci a relevantní kritéria elektrických testů místo předpokladu univerzální hodnoty.

3. Délka kabelu a jeho vedení

Uveďte konečnou délku kabelu, poloměr ohybu, směr výstupu kabelu a dostupný montážní prostor. U pohyblivých kamer nebo systémů s gimbalovými závěsy specifikujte podmínky pohybu a jakékoli požadavky na opakované ohýbání.

4. Stínění a integrita signálu

Uveďte požadovanou konstrukci stínění a uspořádání uzemnění podle rozhraní signálu. Celou sestavu je třeba vyhodnotit vzhledem k elektrickým požadavkům cílového systému.

5. Mechanická integrace

Potvrďte dostupný prostor pro vedení kabelu, orientaci konektorů a požadované rozměry kabelu. Je-li hmotnost sestavy omezením návrhu, uveďte maximální povolenou hmotnost celé kabelové sestavy.

6. Výroba vzoru a přijetí kvality

Před výrobou potvrďte výkres, konfiguraci konektorů, přiřazení pinů, délku kabelu, požadavky na spojitost a elektrické zkoušky. Schválte prototyp podle dokumentovaných kritérií přijetí před uvedením do výroby.

Výroba přizpůsobeného kabelového souboru HRS DF56 pro UAV

HOTTEN podporuje výrobu přizpůsobených mikrokoaxiálních kabelových souborů pro výrobce UAV, dronů a kompaktních elektronických zařízení na základě výkresů, seznamů materiálů (BOM), požadavků na konektory a referenčních vzorků.

Pro technickou revizi a cenovou nabídku nám prosím zašlete:

• Číslo dílu konektoru HRS DF56 a jeho partnerující rozhraní

• Požadované přiřazení 30 pinů a schéma zapojení

• Výkres kabelu nebo referenční vzorek

• požadavky na konstrukci kabelu 46AWG

• Typ signálu a cílová impedance, pokud je to relevantní

• Délka kabelu a podmínky jeho vedení

• Požadavky na stínění a ukončení

• Množství prototypů a očekávaný objem sériové výroby

HOTTEN může posoudit stanovenou konstrukci kabelu a požadavky na sestavu, aby podpořil přizpůsobené projekty interkonekce pro UAV.

Požádat o cenovou nabídku pro přizpůsobený kabel UAV

Zašlete nám svůj výkres, číslo součásti konektoru, zapojení pinů, požadovanou délku kabelu a množství, abychom společně probrali přizpůsobené sestavení mikrokoaxiálního kabelu 46 AWG s konektorem HRS DF56 30P pro vaše aplikace UAV nebo dronů.
