تخصيص مرنة 42AWG كابل محوري ميكروي للطائرات بدون طيار (UAV) حزمة سلكية

نظرة عامة على المنتج

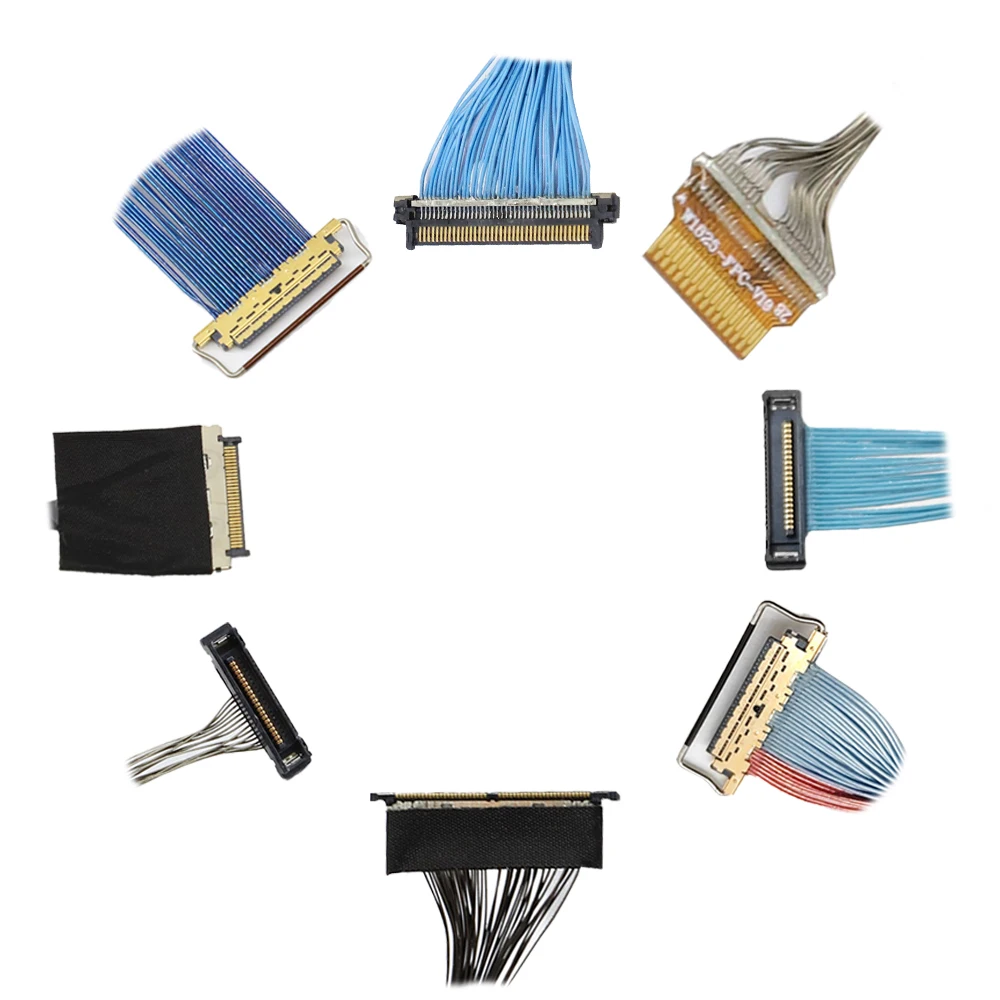

كابل HOTTEN الميكرو متماسك من نوع 42AWG تجميع الكابلات مصمَّم لأنظمة الطائرات بدون طيّار والطائرات المُسيَّرة التي تتطلّب وصلات مدمجة وخفيفة الوزن لوحدات الكاميرا وأنظمة الجيمبال وأجهزة الاستشعار والمكوّنات الإلكترونية الأخرى.

وباستخدام كابل ميكرو متماسك من نوع 42AWG، يدعم هذا التجميع التوجيه في المساحات الضيّقة حيث يجب أخذ أبعاد الكابل والدرع الحماية وتوافق الموصِلات ومتطلّبات الإشارة في الاعتبار مجتمعة.

تدعم شركة هوتين تطوير تجميعات الكابلات المخصصة استنادًا إلى الرسومات والعينات وقوائم المواد (BOMs) ومواصفات الموصلات المقدمة من العميل. ويمكن تحديد طول الكابل، وتكوين الموصلات، وتوزيع الدبابيس، وهيكل التحميل، وترتيب الحزمة وفقًا للنظام المستهدف للطائرات غير المأهولة (UAV).

يجب التحقق من البناء النهائي للكابل والأداء الكهربائي له مقابل متطلبات واجهة العميل والمواصفة الفنية المعتمدة.

الميزات الرئيسية

42AWG كابل شعاعي مصغّر

يتيح تصميم كابل الميكرو-كواكسيالي بحجم 42AWG توجيه الكابلات بشكل مدمج في الأنظمة الإلكترونية ذات المساحات المحدودة. ويمكن اختيار تكوين الموصل والغلاف والعزل والدرع وفقًا للأداء الكهربائي والميكانيكي المطلوب.

هيكل مدمج وخفيف الوزن

يمكن أن يساعد تصميم الكابل ذي القطر الرفيع في تقليل حجم الكابل في الإلكترونيات الخاصة بالطائرات غير المأهولة، حيث تُعد المساحة المتاحة ووزن الكابل عوامل بالغة الأهمية. وتعتمد أبعاد التجميع النهائي ووزنه على هيكل الكابل والموصلات والمواد الواقية المختارة.

الاتصال الإشاري المدرّع

الكابل الميكروي المحوري يوفّر مسار إشارة محوريًّا مع درعٍ يحيط بالموصل. ويجب تحديد المعاوقة المطلوبة وتركيب الدرع وأداء الإشارة وفقًا للكاميرا أو المستشعر أو الواجهة الإلكترونية المستهدفة.

دمج الموصلات المخصصة

يمكن تخصيص نوع الموصل وعدده من الدبابيس وتوزيعها واتجاهها استنادًا إلى الرسومات الهندسية الخاصة بالعميل وقوائم المواد (BOMs) وأرقام أجزاء الموصلات. ويجب التأكد من توافق الموصل مع الواجهة المتصلة الفعلية.

طول الكابل المخصص وتخطيط الحزمة السلكية

يمكن تحديد طول الكابل ومساره وتوزيع الفروع وترتيب الأسلاك والتغطية الحامية وفقًا لمساحة تركيب الطائرة غير المأهولة (UAV) ومتطلبات التجميع.

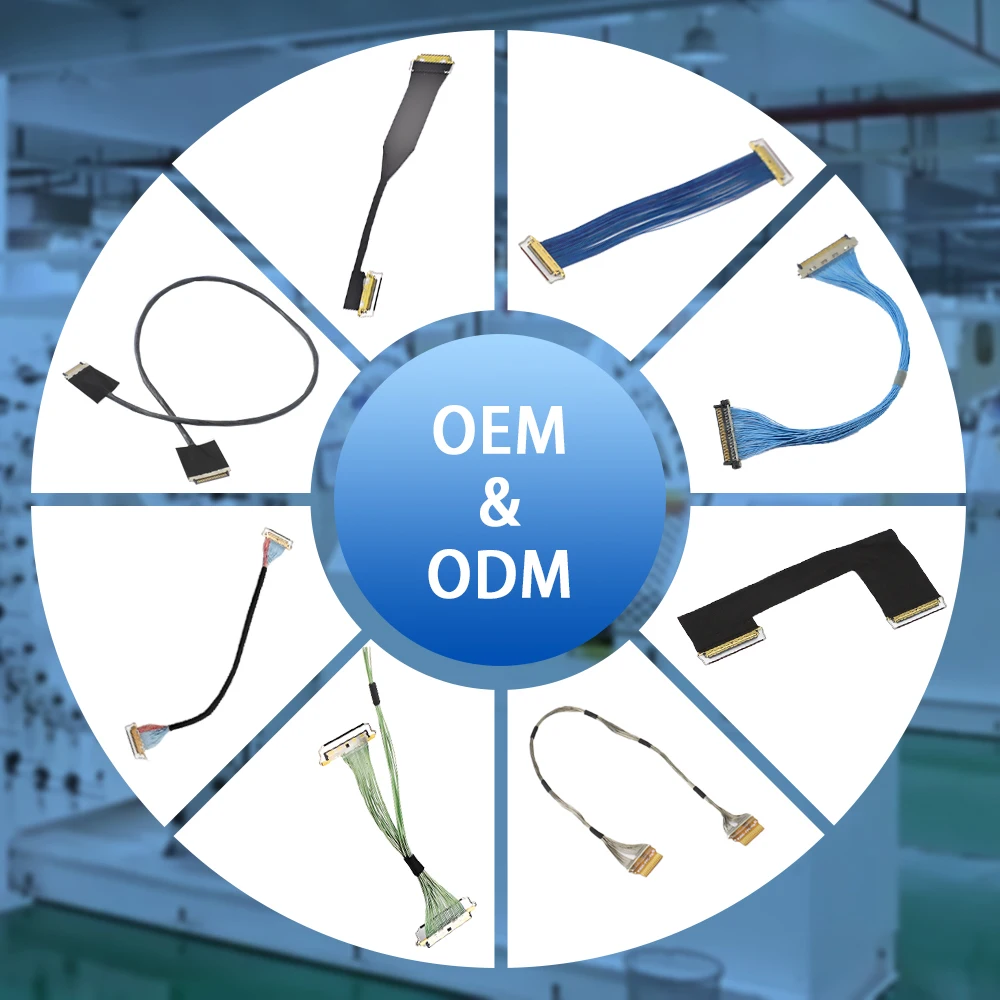

تطوير تجميعات كابلات الشركات المصنعة الأصلية (OEM)

تدعم شركة HOTTEN مشاريع الكابلات المخصصة، بدءًا من تطوير النموذج الأولي وحتى الإنتاج، استنادًا إلى الرسومات المعتمدة وعينات المرجع والمواصفات الفنية.

المواصفات الفنية

تعتمد مواصفات الموصل النهائي والعازل والدرع والموصل على التكوين المختار والرسم المعتمد.

التطبيقات النموذجية

يمكن تخصيص تجميع كابل الميكرو-كواكسيالي بحجم ٤٢ AWG لـ:

• وحدات الكاميرا الخاصة بالطائرات المُسيرة والطائرات بدون طيار

• أنظمة كاميرات الجيمبال

• معدات التصوير الجوي

• وحدات التحكم في الطيران والوحدات الإلكترونية

• اتصالات الاستشعار المدمجة

• أنظمة الفيديو المتطابقة مع رؤية الطيار الأول (FPV) وغيرها

• طائرات بدون طيار للفحص الصناعي

• تجميعات إلكترونية مخصصة للطائرات غير المأهولة (UAV)

تعتمد ملاءمة التطبيق النهائي على واجهة الإشارة، والمتطلبات الكهربائية للكابل، وتكوين الموصل، وظروف التركيب.

اعتبارات الهندسة والمشتريات

عند اختيار تجميع كابل ميكرو متحد المحور للطائرات غير المأهولة (UAV) بحجم ٤٢ AWG، يجب على المهندسين تقييم أداء الإشارة، وتوافق الموصلات، ووزن الكابل، ومتطلبات توجيهه بشكل متكامل.

١. نوع الإشارة والمتطلبات الكهربائية

حدد ما إذا كان الكابل ينقل إشارات الكاميرا أو الإشارات التفاضلية أو إشارات التردد اللاسلكي (RF) أو غيرها من الإشارات الإلكترونية. وحدّد مقاومة الخصائص المطلوبة، أو التوهين، أو غيرها من المعايير الكهربائية عند الاقتضاء.

٢. رقم جزء الموصل وتوزيع الدبابيس

قدّم رقم جزء الموصل الدقيق، ورسم واجهة الاتصال، وعدد الدبابيس، والمخطط التوصيلي. فقد تتشابه بعض الموصلات شكليًّا لكنها تختلف في البُعد الهندسي أو توزيع الدبابيس.

٣. طول الكابل وتوجيهه

تحديد طول الكابل النهائي، واتجاه خروجه، ونصف قطر الانحناء، والمساحة المتاحة للتثبيت. وفي أنظمة الجيمبال المتحركة، يجب تأكيد مدى الحركة وظروف ثني الكابل المتوقعة.

٤. التدريع وسلامة الإشارة

تحديد تركيب التغليف الواقي وترتيب التأريض وفقاً للواجهة الكهربائية. ويجب تقييم سلامة الإشارة باستخدام تكوين الكابل المختار واشتراطات الاختبار على مستوى النظام ذات الصلة.

٥. المتطلبات المتعلقة بالوزن والميكانيكا

عندما يكون وزن التجميع عاملاً حاسماً، يجب تأكيد الوزن المسموح للكابل، وكتلة الموصل، والتغطية الوقائية والأبعاد الكلية. ويعتمد وزن التجميع النهائي على التكوين الكامل، وليس فقط على مقياس السلك (AWG).

٦. النموذج الأولي وقبول الجودة

قبل الإنتاج، يجب تأكيد الرسم المعتمد، وتكوين الموصل، وطول الكابل، وتوزيع الدبابيس، ومتطلبات الاستمرارية والاختبارات الكهربائية ذات الصلة. ويجب تحديد معايير القبول قبل اعتماد النموذج الأولي.

تصنيع تجميعات كابلات الطائرات المسيرة المخصصة مقاس ٤٢ AWG

تدعم شركة هوتين تجميعات كابلات ميكروية متحدة المحور مخصصة لمصنّعي معدات الطائرات المُسيَّرة والطائرات الجوية غير المأهولة، استنادًا إلى الرسومات والعينات وقوائم المواد (BOMs) ومواصفات المشروع.

للمراجعة الهندسية وتقديم العروض السعرية، يُرجى تزويدي بما يلي:

• رسم الكابل أو عيِّنة مرجعية

• تكوين الكابل المطلوب بمقاس 42AWG

• نوع الإشارة والمتطلبات الكهربائية

• أرقام أجزاء الموصلات وتعيين الدبابيس

• طول الكابل المطلوب وظروف التوجيه

• متطلبات التغليف الواقية والدرع الحماية

• أبعاد التجميع المستهدفة ووزنه، إن وُجدت

• كمية النموذج الأولي والحجم الإنتاجي المُقدَّر

يمكن لشركة هوتين مراجعة تركيب الكابل المحدد وتكامل الموصلات ومتطلبات التجميع لدعم مشاريع الربط المخصصة للطائرات الجوية غير المأهولة.

اطلب عرض أسعار مخصص لكابلات الطائرات الجوية غير المأهولة

أرسل رسمك التخطيطي أو قائمة المواد (BOM) أو رقم جزء الموصل أو تعيين الدبابيس أو العينة المرجعية لمناقشة تجميع كابل ميكروي متحدة المحور مخصص بمقاس 42AWG لتطبيق طائرتك الجوية غير المأهولة أو طائرتك المُسيَّرة.
