كابل كهربائي ميكرو محوري مقاس 46AWG و42AWG لتجميع الحزم الكهربائية للطائرات بدون طيار مثل DJI Mini4 Pro لتطبيقات إلكترونية

نظرة عامة على المنتج

هوتن ميكرو متحد المحور مقاس ٤٦ أوغ‏/٤٢ أوغ تجميع الكابلات مع أسلاك إلكترونية مقاس ٤٠ أوغ‏/٤٤ أوغ مصمم لأنظمة الطائرات غير المأهولة والطائرات الدرون الإلكترونية المدمجة التي تتطلب اتصالات إشارات دقيقة ضمن مساحات تركيب محدودة.

ويجمع هذا التجميع بين كابلات ميكرو متحد المحور ذات المقاس الدقيق والأسلاك الإلكترونية لدعم متطلبات الإشارات والتوصيلات المختلفة داخل حزمة أسلاك مخصصة. ويمكن تهيئته لوحدات كاميرات الطائرات الدرون المتوافقة وأنظمة التصوير وغيرها من التجميعات الإلكترونية المدمجة، بما في ذلك المشاريع المرتبطة بطائرة درون دي جي آي ميني ٤ برو.

يمكن تخصيص تكوين الموصل، وتوزيع الدبابيس، وطول الكابل، وترتيب الأسلاك، والغطاء الواقي وفقًا للرسومات الفنية الخاصة بالعميل أو قوائم المواد (BOMs) أو أرقام أجزاء الموصلات أو العينات المرجعية.

تدعم شركة هوتين تطوير تجميعات الكابلات حسب الطلب (OEM) بدءًا من تقييم النموذج الأولي وحتى الإنتاج، مع تحديد التصميم النهائي للكابل وفقًا لمتطلبات العميل الكهربائية والميكانيكية ومتطلبات الواجهة.

الميزات الرئيسية

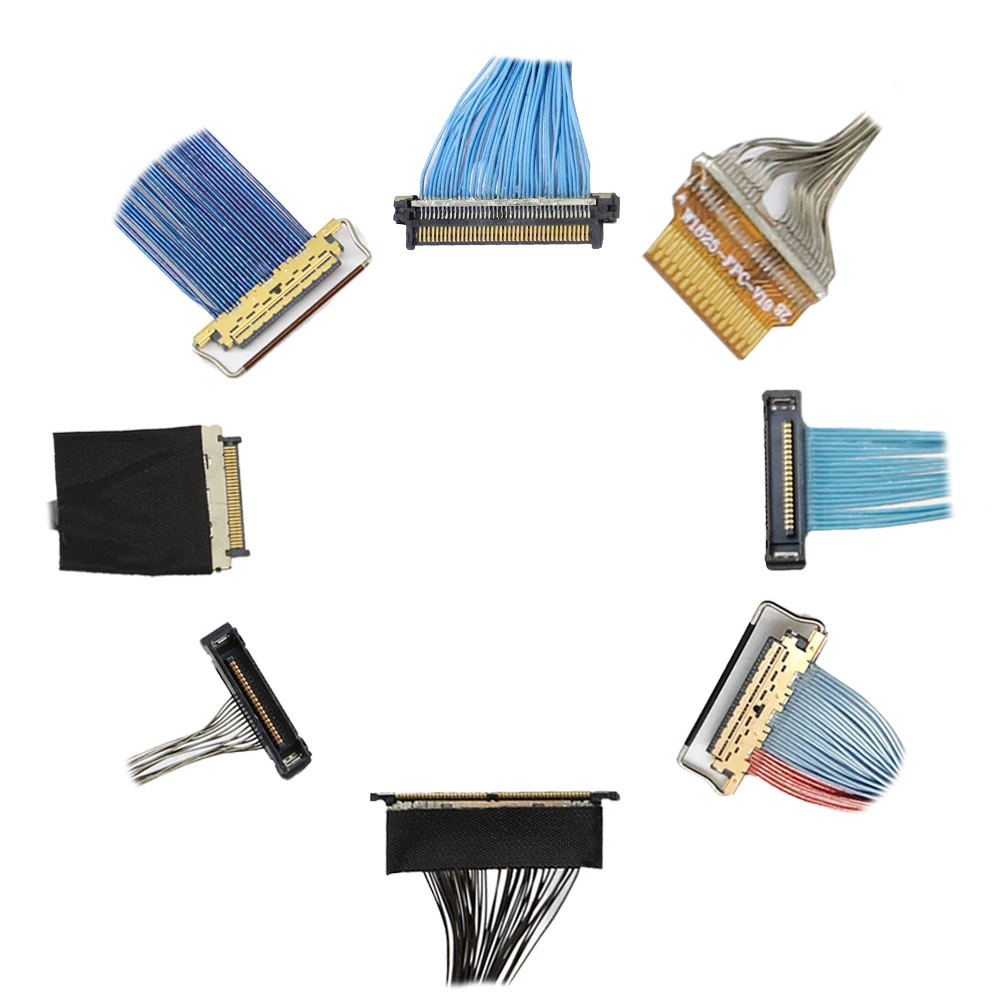

كابلات الميكرو متحد المحور ذات المقاس الدقيق

يتيح هيكل كابلات الميكرو متحد المحور مقاس ٤٦ AWG‏/٤٢ AWG توجيه الإشارات في أنظمة إلكترونية مُقيَّدة المساحة. ويجب أن يتطابق الهيكل المختار للكابل مع نوع الإشارة ومتطلبات المعاوقة والمساحة المتاحة للتثبيت.

كابلات متحد المحور ومدمجة مع أسلاك إلكترونية

يمكن دمج كابلات الميكرو متحد المحور مع أسلاك إلكترونية مقاس ٤٠ AWG‏/٤٤ AWG ضمن تجميع مخصص. ويعتمد ترتيب الموصلات وتوزيع الدبابيس على مخطط التوصيلات الخاص بالنظام المستهدف.

تكوين موصل مخصص

تشمل مرجع المنتج تكوينات الموصلات DF56 وDF36 وFPCA. ويجب التأكّد من طرازات الموصلات الدقيقة وعدد التوصيلات والواجهات المُطابِقة ومتطلبات الاتصال النهائي وفق الرسم المختار.

الاتصال البيني للطائرات المُسيَّرة الصغيرة

يهدف التجميع إلى إلكترونيات الطائرات المُسيَّرة الصغيرة، حيث تكتسب أبعاد الكابلات وتوافق الموصلات ومسارات التوصيل أهميةً بالغة. وتعتمد الأبعاد الإجمالية للتجميع ووزنه على تكوين الكابل والموصل المختار.

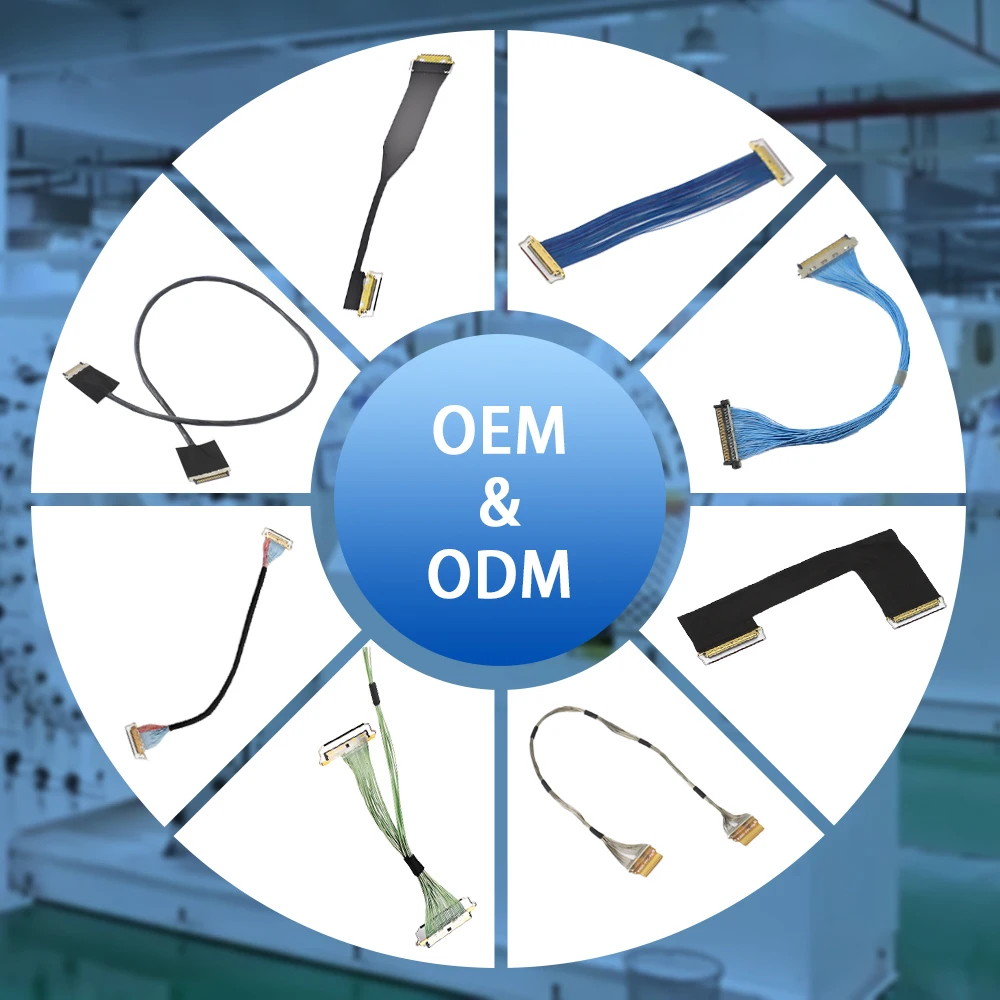

تخصيص مرن للعلامات التجارية الخاصة (OEM)

يمكن تحديد طول الكابل وتركيبة الموصلات واتجاه الموصلات والدرع والمواد الواقية وفق متطلبات المشروع. ويمكن للعملاء تزويدنا برسم تفصيلي أو قائمة المواد (BOM) أو أرقام أجزاء الموصلات أو عينة كابل موجودة لمراجعة الهندسة.

المواصفات الفنية

تمثل أحجام الموصلات والمواد وخيارات الموصلات المذكورة في مرجع المنتج خيارات التكوين المتاحة. يُرجى التأكّد من التركيبة الدقيقة للتجهيز المختار قبل الإنتاج.

التطبيقات النموذجية

يمكن تخصيص تجميع الكابلات لـ:

• الاتصالات الإلكترونية المرتبطة بطائرة دي جي آي ميني ٤ برو

• أنظمة الطائرات غير المأهولة والطائرات المسيرة المدمجة

• وحدات كاميرات الطائرات المسيرة وأنظمة التصوير

• أنظمة التحكم في الجيمبال والكاميرات

• حزم إشارات إلكترونية خفيفة الوزن

• معدات إلكترونية صغيرة أخرى تتطلب تجميعات كابلات دقيقة متحدة المحور

يحدّد تطبيق المرجع التوافق المقصود للمنتج. ويجب مع ذلك التحقق من توافق الموصلات والملاءمة الكهربائية مقابل واجهة الجهاز المستهدف والتصميم المعتمَد.

اعتبارات الهندسة والمشتريات

عند تحديد تجميع كابل طائرة غير مأهولة ذات عيار دقيق، ينبغي على المهندسين تقييم توافق الموصلات ومتطلبات الإشارة ومساحة التوجيه والتكوين الكامل للتجميع معًا.

١. تعيين الموصل ونوع الإشارة

حدد الدوائر التي تستخدم كابلات الميكرو متحد المحور والدوائر التي تستخدم الأسلاك الإلكترونية. قدِّم مخطط التوصيلات، وتوزيع الدبابيس، وأي متطلبات خاصة بالإشارة.

٢. أرقام أجزاء الموصلات

قدِّم اسم الشركة المصنِّعة للموصل ورقم الجزء بالضبط، وعدد التلامسات، ورسم واجهة الاتصال، واتجاهه. فقد تختلف مقاسات سلسلة موصلات متشابهة أو توزيع الدبابيس بينها.

٣. المقاومة المميزة وسلامة الإشارة

لمسارات الإشارة المتحد المحور، حدد مقاومة التوصيل المميزة المطلوبة ومعايير القبول الكهربائية المنطبقة. اختر تركيب الكابل وفق واجهة الإشارة الفعلية بدلًا من افتراض أن مقاومة واحدة تناسب جميع التطبيقات.

٤. طول الكابل ومساره

حدِّد الطول النهائي للكابل، ونصف قطر الانحناء، واتجاه خروج الكابل، والمساحة المتاحة للتركيب. وهذه التفاصيل بالغة الأهمية في تجميعات الطائرات المُسيَّرة الصغيرة (UAV) والأنظمة المتحركة ذات الرؤوس الدوارة (gimbal).

٥. الوزن والتكامل الميكانيكي

إذا كان وزن التجميع يُعَدّ قيداً تصميمياً، فيجب تحديد الوزن المسموح به والأبعاد القصوى للهيكل. ويعتمد وزن التجميع النهائي على تركيب الكابل، وغلاف الموصلات، والمواد الواقية.

٦. متطلبات النموذج الأولي والجودة

قبل الإنتاج، يجب التأكّد من اعتماد الرسم البياني، وتكوين الموصل، وتوزيع الدبابيس، ومتطلبات الاستمرارية، والاختبارات الكهربائية ذات الصلة. ويجب اعتماد النموذج الأولي وفق المواصفات المتفق عليها قبل بدء الإنتاج الضخم.

تصنيع تجميعات كابلات ميكرو-محورية مخصصة للطائرات المُسيَّرة (UAV)

تدعم شركة HOTTEN تطوير تجميعات الكابلات المخصصة لشركات تصنيع الطائرات المُسيَّرة والطائرات بدون طيار، استناداً إلى الرسومات البيانية وقوائم المواد (BOMs) ومواصفات الموصلات والعينات المرجعية.

للمراجعة الهندسية وتقديم العروض السعرية، يُرجى تزويدي بما يلي:

• مقاسات الكابلات المحورية والأسلاك الإلكترونية المطلوبة

• رسم الكابل أو عيِّنة مرجعية

• أرقام أجزاء الموصلات وعددها

• المخطط التوصيلي وتوزيع الدبابيس

• نوع الإشارة ومتطلبات الممانعة، عند الحاجة

• طول الكابل وظروف توجيهه

• متطلبات التغليف الواقية والدرع الحماية

• كمية النموذج الأولي والحجم الإنتاجي المُقدَّر

يمكن لشركة هوتين مراجعة متطلبات تركيب الكابل والتجميع المحددة لدعم مشاريع الربط المخصصة للطائرات غير المأهولة.

اطلب عرض أسعار مخصص لكابلات الطائرات الجوية غير المأهولة

أرسل رسمك التخطيطي، أو قائمة المواد (BOM)، أو أرقام أجزاء الموصلات، أو العينة المرجعية لمناقشة تركيب كابل دقيق مكوّن من موصلات هوائية صغيرة بقطر ٤٦ AWG‏/٤٢ AWG مع أسلاك إلكترونية بقطر ٤٠ AWG‏/٤٤ AWG لمتطلبات طائرتك غير المأهولة.
